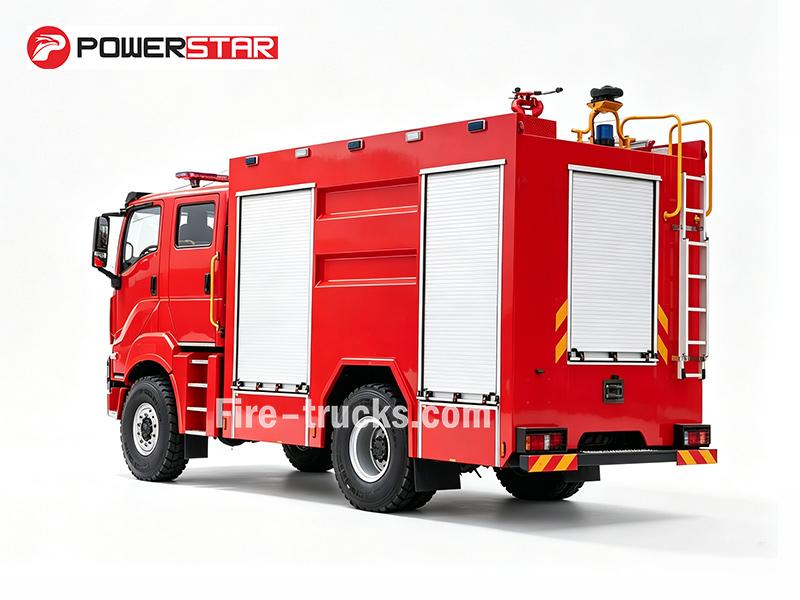

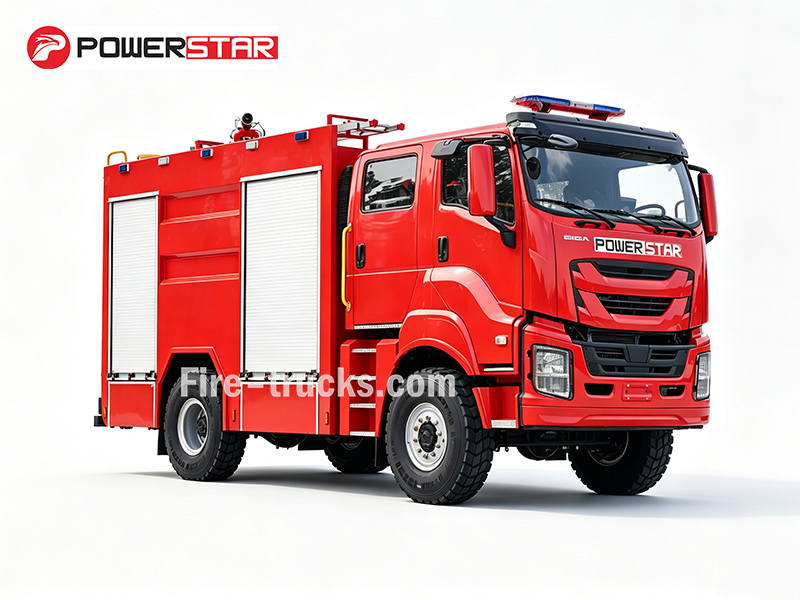

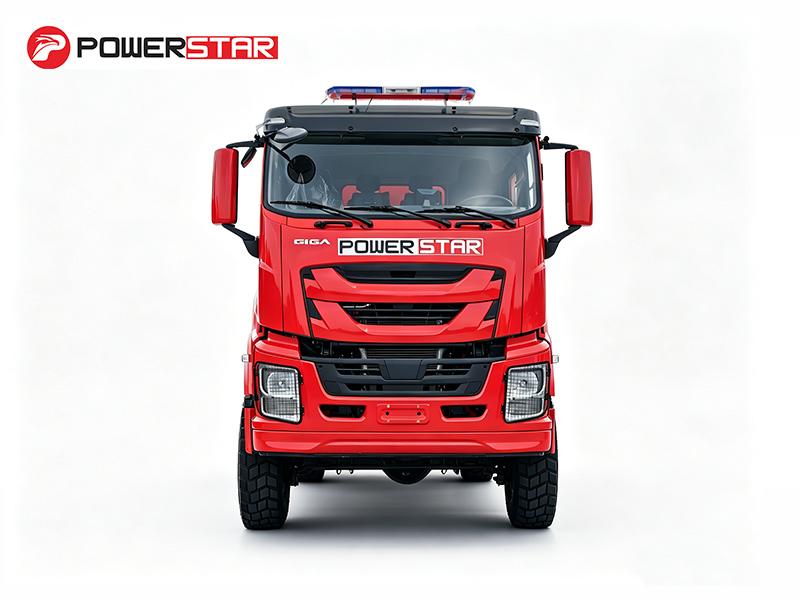

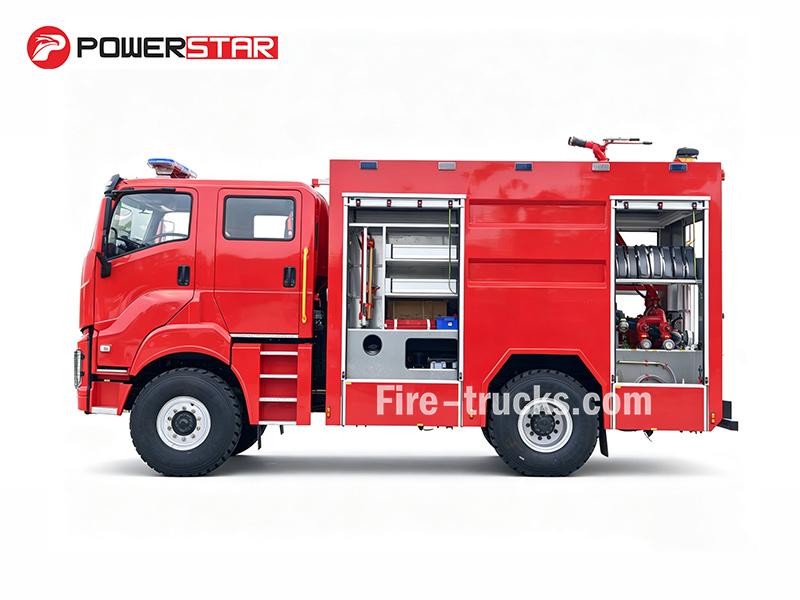

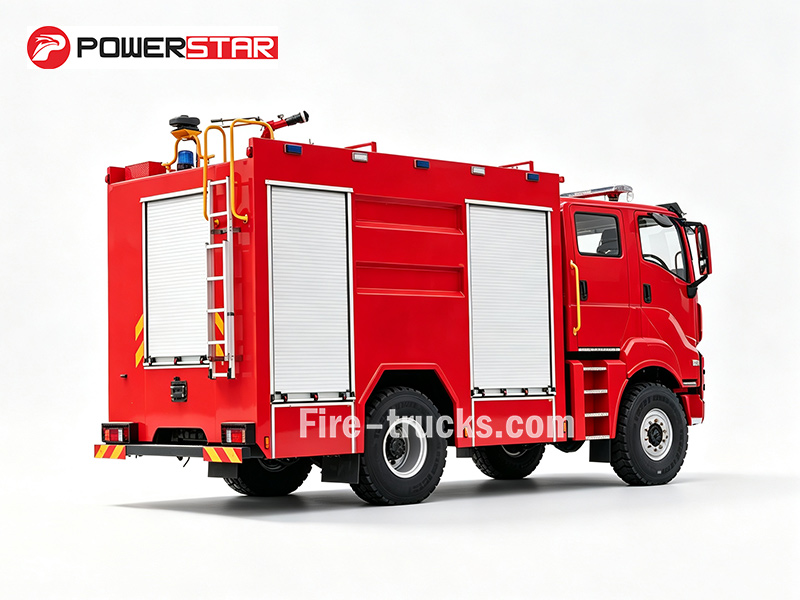

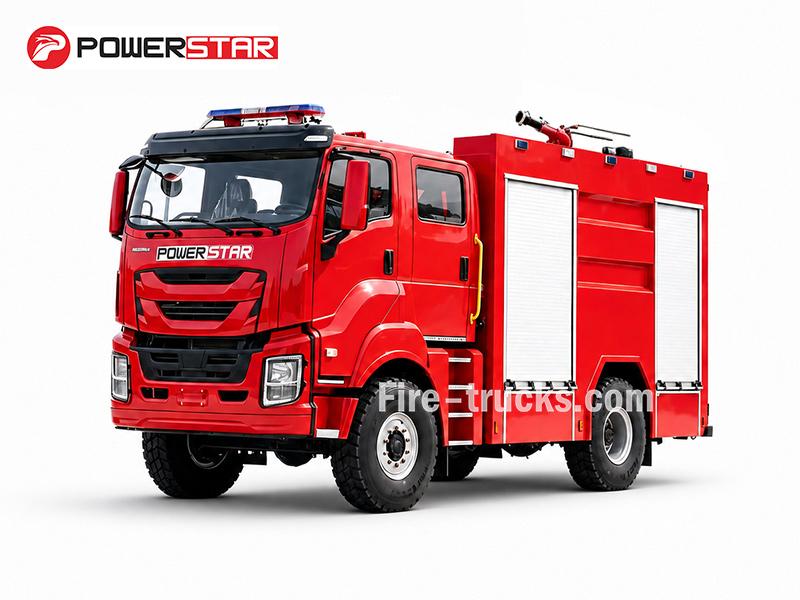

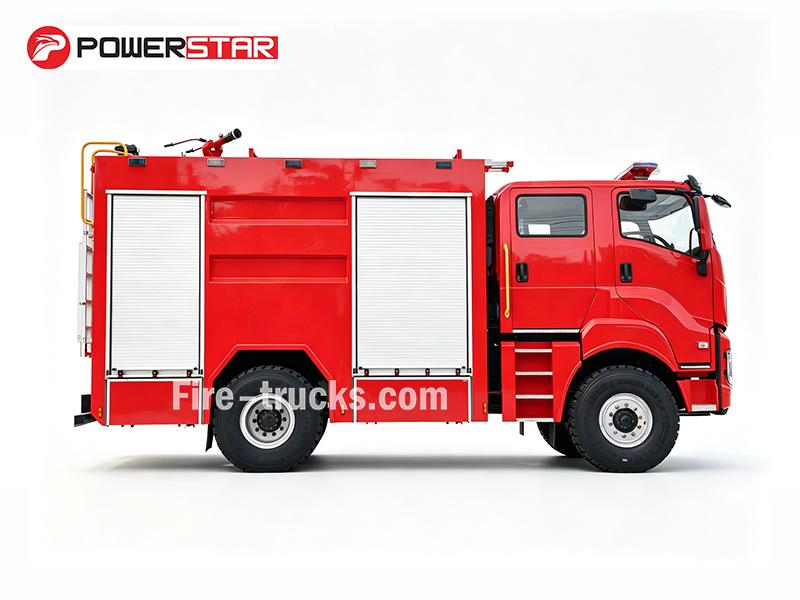

Questo ISUZU GIGA FVR 4×4 è alimentato da un motore diesel 6HK1-TCG60 da 300 CV con un telaio 4×4 costruito per terreni accidentati. La capacità totale dei fluidi raggiunge 3.500 litri, suddivisi tra 3.000 L di acqua e 500 L di schiuma. La soppressione degli incendi è gestita da una pompa CB10/40-XZ (40 L/s) e da un monitor da tetto PL8/32 con una portata di 60 m per l'acqua e 48 m per la schiuma. Un set completo di attrezzatura standard viene fornito con il camion, inclusi tubi, linea di aspirazione, raccordi, pistola per schiuma e kit di attrezzi.
Telaio del camion:
ISUZU GIGA 4×4Capacità di lavoro:
3000L water + 500L foam (3500L total)Potenza del motore:
300 HP (221 kW) / 6HK1-TCG60Pompa antincendio:
CB10/40-XZFlusso della pompa:
40 L/sPressione di lavoro:
1.0 MPaMonitor antincendio:
PL8/32Monitorare il flusso:
32 L/sGamma di monitoraggio:
Water ≥60 m , Foam ≥48 m:
PH64, 3%-6% mixing ratio, 64 L/s max flowAutopompa antincendio 4×4 ISUZU a schiuma alimentata da un motore 6HK1-TCG60 da 300 HP, costruita su un telaio a trazione integrale 4×4 con pneumatici anteriori 385/65R22.5 e posteriori 315/80R22.5 per prestazioni elevate su terreni fangosi e sabbiosi. Questa autopompa antincendio a schiuma ISUZUtrasporta complessivamente 3.500 litri (3.000 L di acqua + 500 L di schiuma), con una pompa antincendio CB10/40-XZ che eroga 40 L/s e un monitor PL8/32 montato sul tetto che raggiunge una gittata dell'acqua ≥60 m e una gittata della schiuma ≥48 m. Il proporzionatore di schiuma PH64-RS con rapporto di miscelazione del 6% è progettato per incendi di classe B causati da petrolio e prodotti chimici. L'equipaggiamento standard include manichette antincendio, pistola per schiuma, filtro e kit completo di attrezzi, rendendolo una scelta affidabile per vigili del fuoco, giacimenti petroliferi, aeroporti e strutture industriali che richiedono una risposta rapida.

|
Capacità operativa |
Modello motore |
Passo |
Sovrastruttura |
|
3000 L acqua + 500 L schiuma |
300 HP / 6HK1-TCG60 |
4500 mm |
★ Serbatoio in acciaio al carbonio, capacità 3500 L ★★ Pompa antincendio CB10/40, portata 40 L/s a 1,0 MPa ★★ Monitor sul tetto PL8/32, portata 32 L/s con gittata dell'acqua ≥60 m e della schiuma ≥48 m ★ Proporzionatore di schiuma PH64-RS, rapporto di miscelazione del 6% |
»Ⅰ.Caratteristiche principali:
❶ Il motore diesel 6HK1-TCG60 da 300 HP offre una coppia elevata per una rapida accelerazione e un pompaggio continuo della schiuma in condizioni di emergenza.
❷ Il telaio ISUZU GIGA FVR 4×4 trasporta un serbatoio dell'acqua da 3000 L e un serbatoio della schiuma da 500 L, abbinati a una pompa CB10/40-XZ con portata nominale di 40 L/s e 1,0 MPa.
❸ Il monitor sul tetto PL8/32 offre una gittata dell'acqua di 60 m e della schiuma di 48 m, fornendo alle squadre la portata necessaria per un intervento antincendio sicuro a lunga distanza.
❹ Il passo di 4500 mm combinato con pneumatici anteriori 385/65R22.5 e posteriori 315/80R22.5 garantisce una buona stabilità su terreni accidentati e cantieri fangosi.
❺ L'equipaggiamento standard include manichette antincendio, tubo di aspirazione, raccordi, pistola per schiuma e kit di attrezzi, tutto ciò che serve per combattere incendi di classe B direttamente dalla confezione.
»Ⅱ.Parametri del prodotto:
| Autopompa antincendio a schiuma ISUZU 4X4 Filippine | |||
| Generale | Capacità operativa | 3000 L acqua+500 L schiuma | |
| Telaio del camion | ISUZU GIGA FVR 4x4, doppia fila | ||
| Potenza del motore | 300 CV/ ISUZU 6HK1-TCG60 | ||
| Pompa antincendio | CB10/40-XZ | ||
| Monitor antincendio | PL8/32 | ||
| Miscelatore proporzionatore di schiuma | PH64-RS | ||
| Velocità massima | 105 km/h | ||

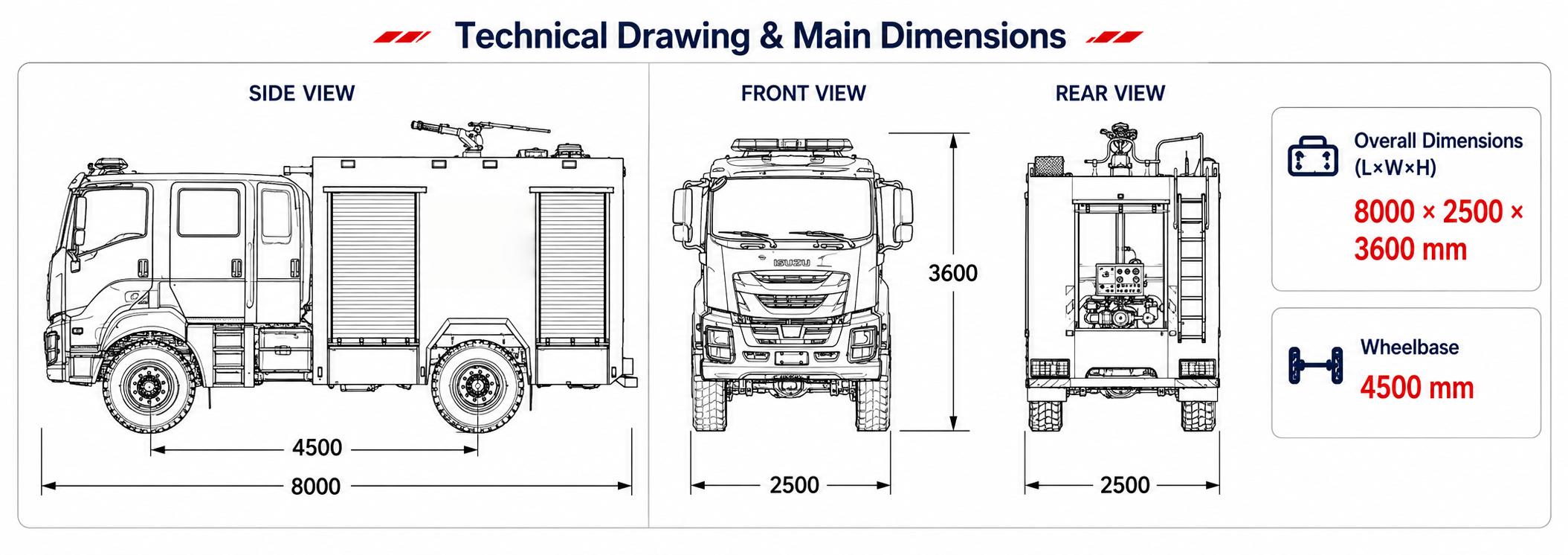

| Dimensioni complessive L*P*A | 8000*2500*3600 mm | ||
| Peso lordo del veicolo | 9900 kg | ||
| Peso a vuoto | 5850 kg | ||
| Motore | Modello motore | 6HK1-TCG60 | |
| Tipo di carburante | Diesel | ||
| Potenza | 300 CV(221KW) | ||
| Norma sulle emissioni | Euro 5 | ||
| Cilindrata | 7790 ml | ||
| Tipo di motore | 6 cilindri in linea, raffreddamento ad acqua, motore diesel turbocompresso, intercooler | ||
| Telaio | Tipo di trazione | 4x4 | |
| Passo | 4500 mm | ||
| Pneumatico | Anteriore 385/65R22.5, posteriore 315/80R22.5, ruota 6+1 | ||
| Numero pneumatici | 6 pneumatici e 1 pneumatico di scorta | ||
| Pompa antincendio | Modello | CB10/40-XZ | |
| Flusso | 40L/s | ||
| Pressione | 1MPa | ||
| Pressione massima di esercizio | 1.251MPa | ||
| Pressione massima ammissibile in ingresso | 0.4MPa | ||
| Altezza massima di aspirazione | 7m | ||
| Velocità nominale | 3135±50r/min | ||
| Rapporto di velocità | 1:1.4 | ||
| Tempo di deviazione dell'acqua | ≤50s | ||
| Monitor antincendio | Modello | PL8/32 | |
| Portata | 32L/s | ||
| Pressione di esercizio nominale | 0.8MPa | ||
| Pressione massima di esercizio | 1.2MPa | ||
| Portata | Acqua | ≥60m | |
| Schiuma | ≥48m | ||
| Rotazione verticale | - 35~+70° | ||
| Rotazione orizzontale | 0~360° | ||
| Miscelatore proporzionale per schiuma | Modello | PH64-RS | |
| Rapporto di miscelazione | 6% | ||
| Intervallo di pressione di esercizio | 0.6~1.4MPa | ||
| Intervallo di flusso | 16~64L/s | ||
| Categorie di liquidi schiumogeni adatte | Categoria B | ||
| Configurazione standard | Tutti gli accessori standard: manichetta antincendio, filtro, raccordo, chiave, lancia acqua/schiuma, kit di attrezzi di base, manuale in inglese…… | ||


1. Telaio e gruppo propulsore
♦ Telaio: ISUZU GIGA FVR 4×4, passo 4500 mm, per stabilità su terreni fuoristrada e accidentati
♦ Motore: diesel 6HK1-TCG60, 300 HP (221 kW), coppia elevata per una risposta rapida e un funzionamento prolungato della pompa
♦Trasmissione: manuale a 9 marce, selezione precisa delle marce per diverse condizioni stradali

2. Sistema di spegnimento incendi
♦ Serbatoio: 3000L di acqua + 500L di schiuma (3500L totali), acciaio al carbonio, paratie antisloshing per la stabilità su terreni accidentati
♦ Pompa: CB10/40-XZ, 40 L/s a 1.0 MPa, azionata tramite PTO, altezza di aspirazione 7m, tempo di adescamento ≤50s

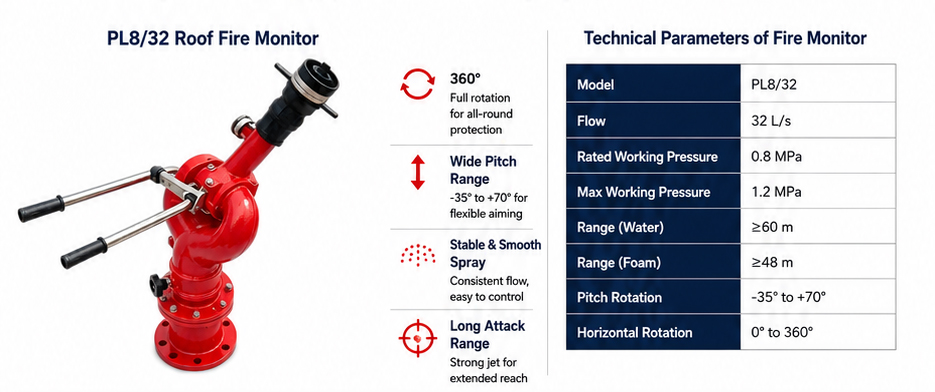

♦ Monitor: PL8/32, portata 32 L/s, acqua ≥60m, schiuma ≥48m, rotazione orizzontale a 360°, inclinazione da -35° a +70°
♦ Miscelatore di schiuma: PH64-RS, rapporto fisso del 6%, intervallo di flusso 16-64 L/s, per incendi di liquidi di Classe B

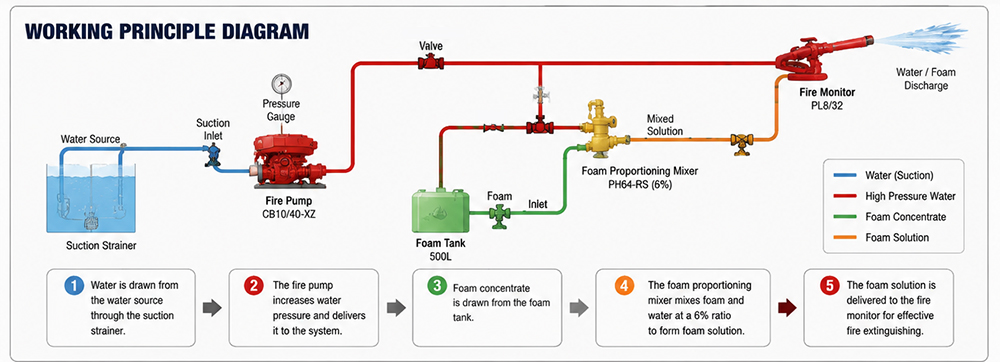

»Ⅳ.Principio di funzionamento dell'autopompa antincendio schiuma:
• Aspirazione
Bocca di aspirazione di grande diametro DN125 con adescamento rapido e portata elevata, preleva acqua da fonti naturali come stagni o fiumi quando gli idranti non sono disponibili.
• Collegamento di riempimento
Ingresso acqua esterno DN65 per il collegamento a idranti o pompe ausiliarie, consente di riempire rapidamente il serbatoio in scenari di approvvigionamento urbano o municipale.
• Bocche di scarico
Le uscite DN65 e DN80 su entrambi i lati supportano collegamenti simultanei dei tubi, adattandosi a diverse esigenze di pressione e portata per una distribuzione dell'acqua più rapida.
• Circuito schiuma
Il sistema indipendente a circuito chiuso per la schiuma gestisce autonomamente aspirazione, miscelazione e scarico pressurizzato. Passa istantaneamente tra acqua e schiuma mantenendo un rapporto di miscelazione costante del 6% per lo spegnimento degli incendi di petrolio.

» Ⅴ.Sistema pompa antincendio :

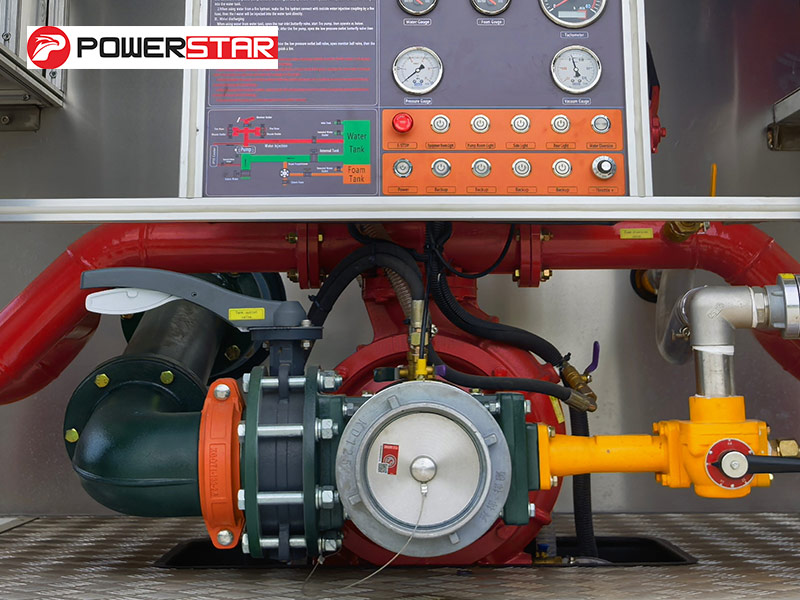

Pompa antincendio:
Una pompa antincendio CB10/40 con una portata nominale di 40 L/s a 1,0 MPa è installata nella sala pompe posteriore. Questa pompa è progettata per prestazioni affidabili, fornendo una pressione dell'acqua costante per garantire che le manichette antincendio e i monitor possano erogare efficacemente acqua o schiuma su lunghe distanze per lo spegnimento degli incendi.
|
Modello pompa antincendio |
Portata |
Pressione |
Pressione massima di esercizio |
Pressione massima consentita in ingresso |
|
CB10/40 |
40 L/s |
1,0 MPa |
1,251 MPa |
0,4 MPa |

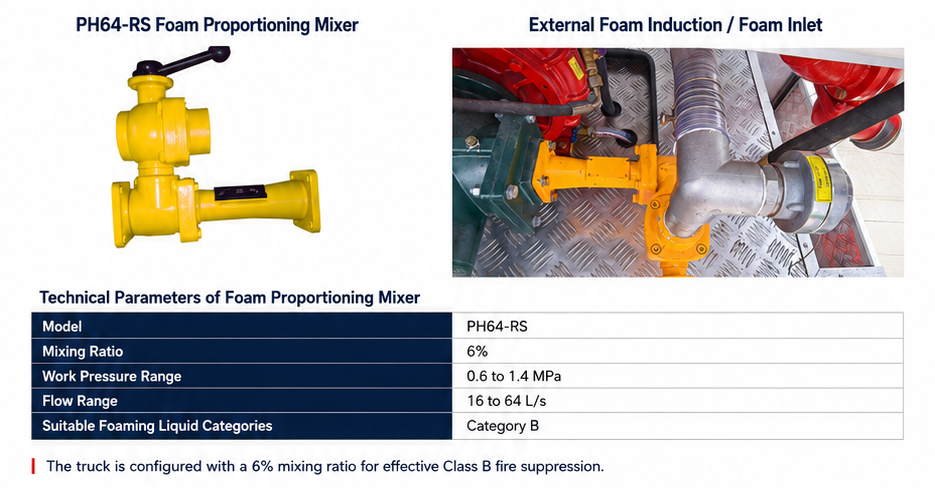

Proporzionatore di schiuma tipo pompa ad anello PH64, rapporto di miscelazione regolabile dal 3% al 6%, portata massima di miscelazione 64 L/s. Miscela automaticamente il concentrato schiumogeno con l'acqua per un'efficace soppressione degli incendi di Classe B. Funzionamento semplice senza necessità di alimentazione esterna.

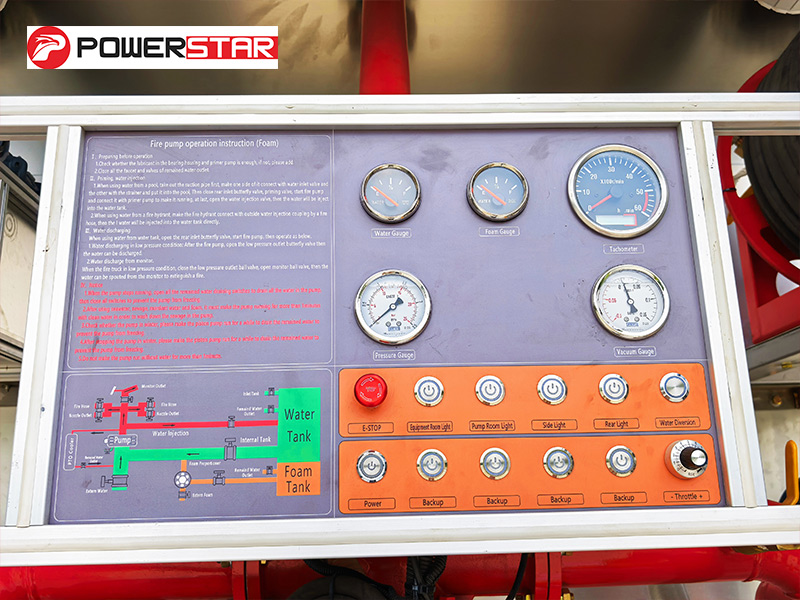

Include istruzioni operative, schema delle tubazioni del serbatoio, manometro, indicatore del livello dell'acqua, indicatore del livello della schiuma, arresto di emergenza, controllo PTO, interruttore principale, comandi della pompa, comandi del monitor e illuminazione dei vani. Tutti i comandi sono chiaramente contrassegnati per un funzionamento intuitivo.

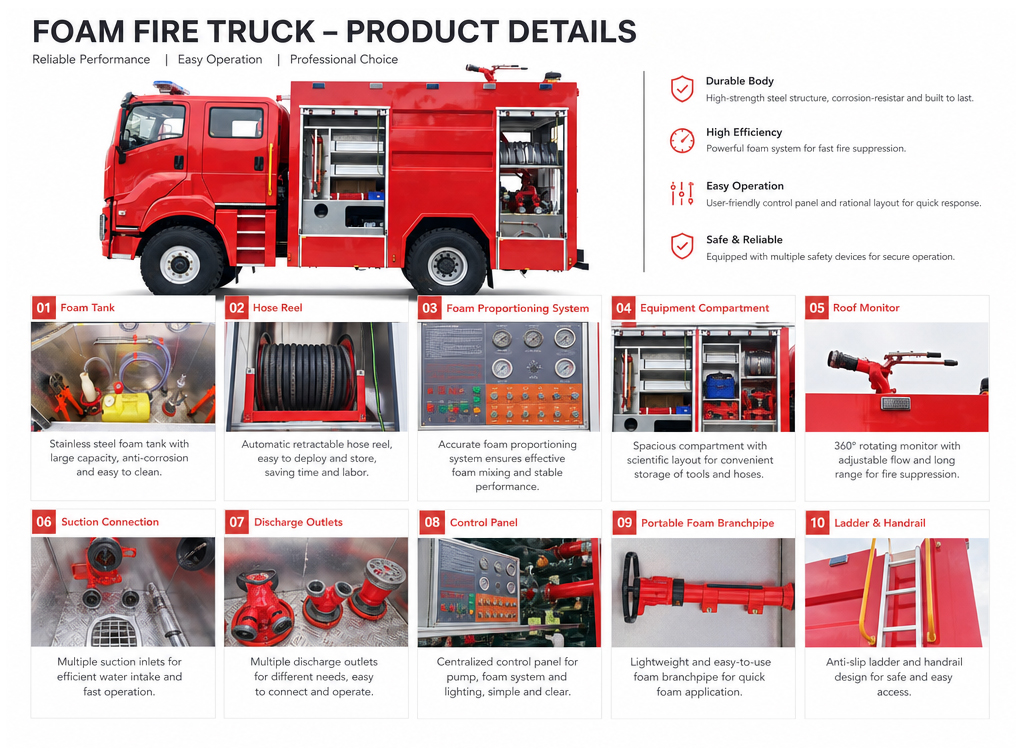

» Ⅵ.Attrezzature antincendio :

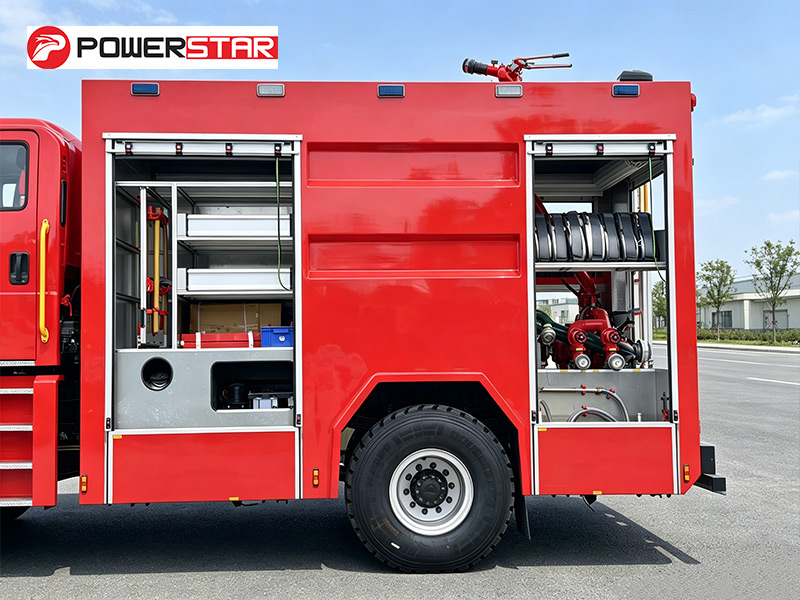

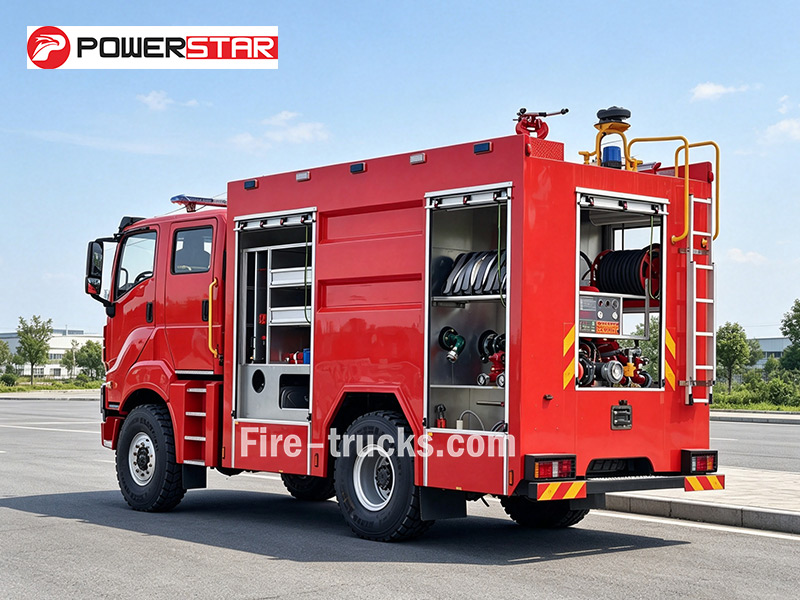

• Vano attrezzature
Situati su entrambi i lati del veicolo, questi vani sono dotati di rastrelliere e vassoi di stoccaggio. Le rastrelliere mantengono ordinate manichette antincendio, tubi di aspirazione e lance schiuma. I vassoi di stoccaggio consentono un rapido accesso a strumenti come chiavi inglesi, asce e leve, migliorando l'efficienza delle operazioni di soccorso.

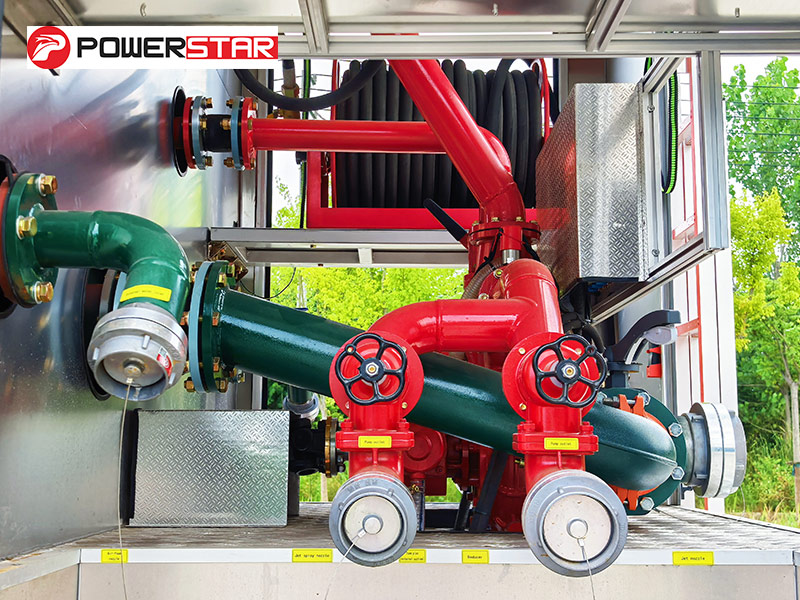

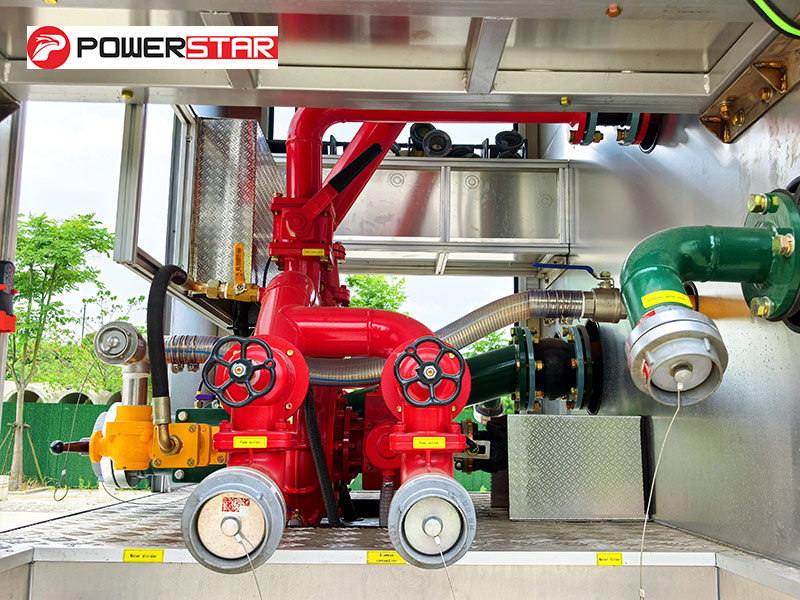

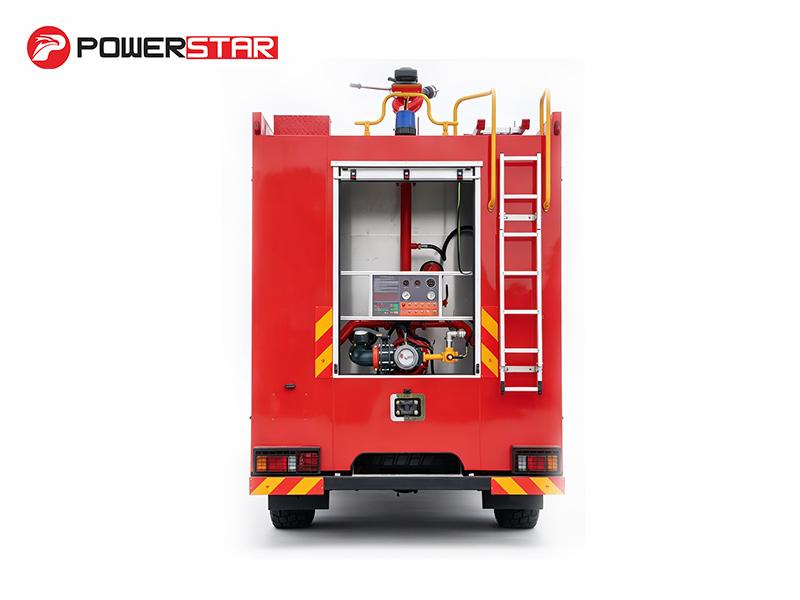

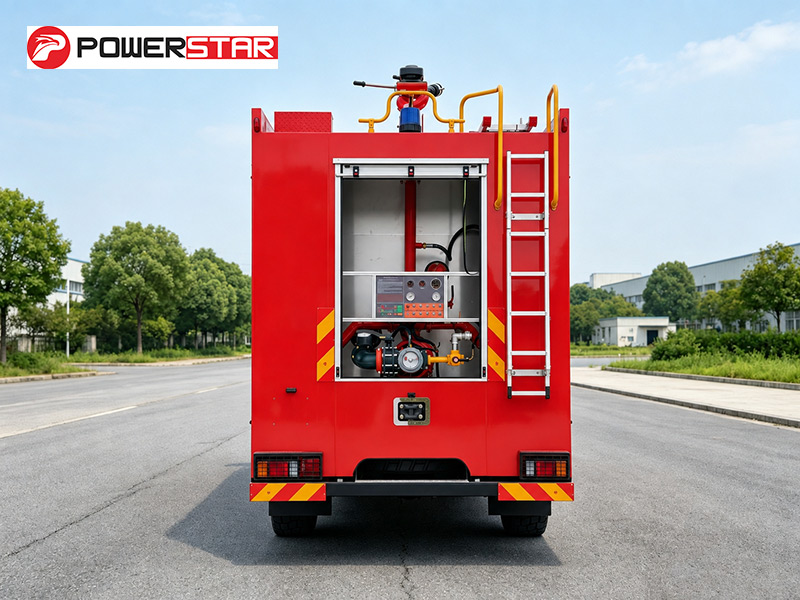

•Sala pompe: Dotata di pompa antincendio CB10/40, pannello di controllo, manometro, vacuometro e sistema di illuminazione. Gli accessori includono manichette antincendio, tubi di aspirazione, collettori, filtri, ugelli antincendio, lance schiuma, chiavi per tubi di aspirazione e riduttori.

Questo camion antincendio schiuma ISUZU GIGA FVR 4×4 è dotato di una pompa CB10/40-XZ montata posteriormente e di un monitor PL8/32 sulla parte superiore della cabina. La capacità dei fluidi è di 3.500 litri totali—3.000 L per l'acqua e 500 L per la schiuma. Il camion è costruito su un robusto telaio 4×4 ed è alimentato da un motore 6HK1-TCG60 da 300 CV. La dotazione standard include manichette antincendio, linea di aspirazione, raccordi, lancia schiuma e un kit completo di attrezzi. Le specifiche complete sono riportate di seguito:

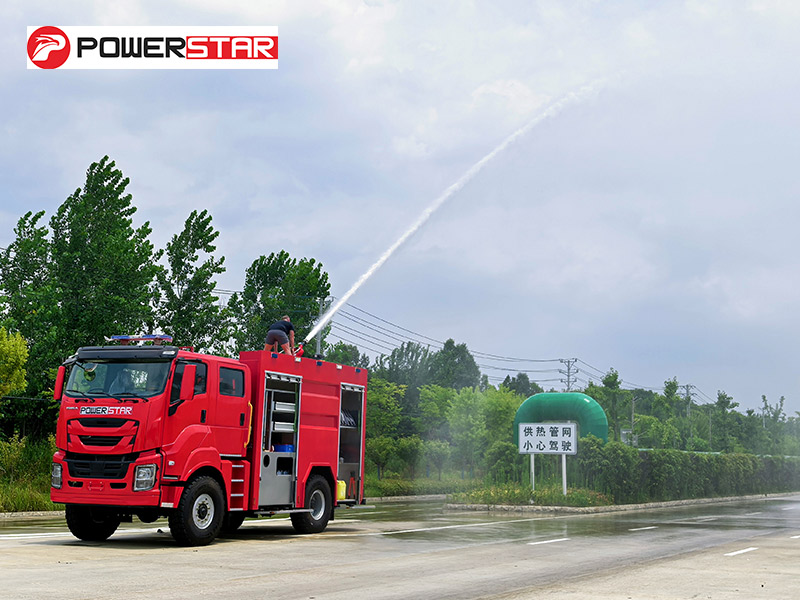

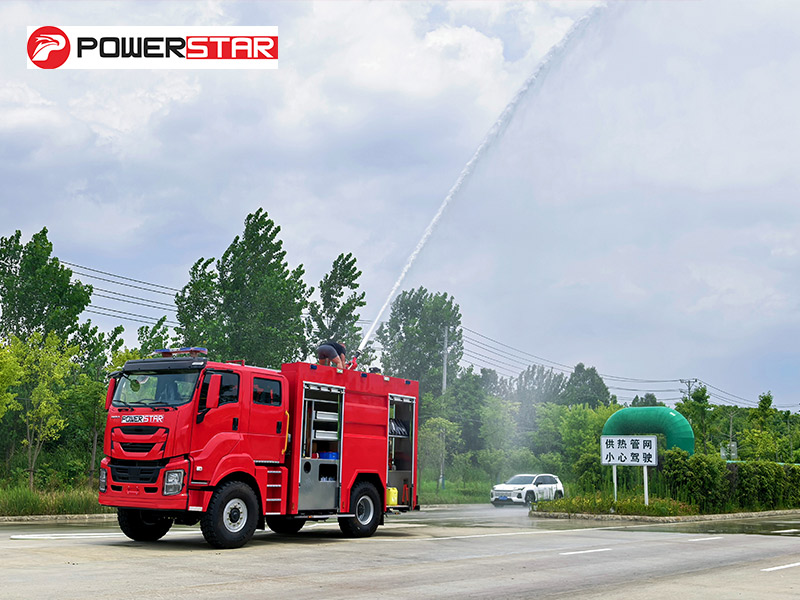

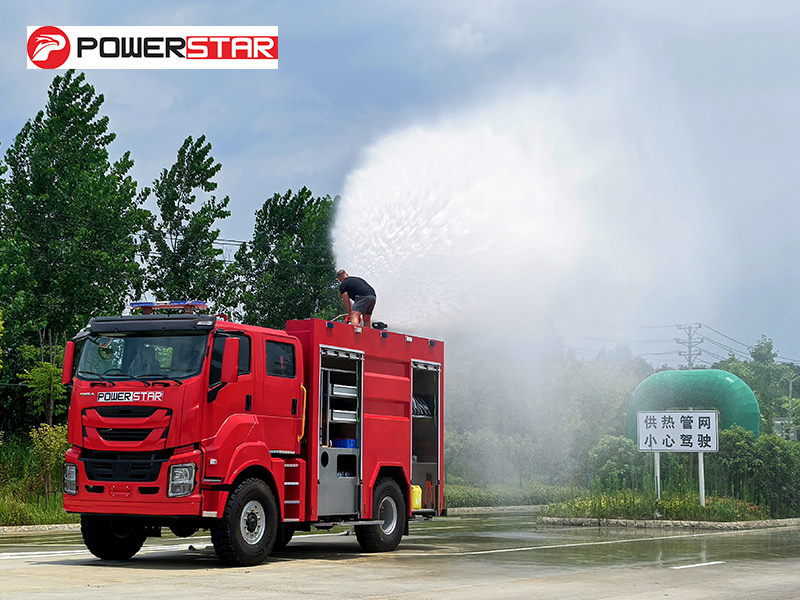

» Ⅶ.Test delle prestazioni del monitor antincendio :

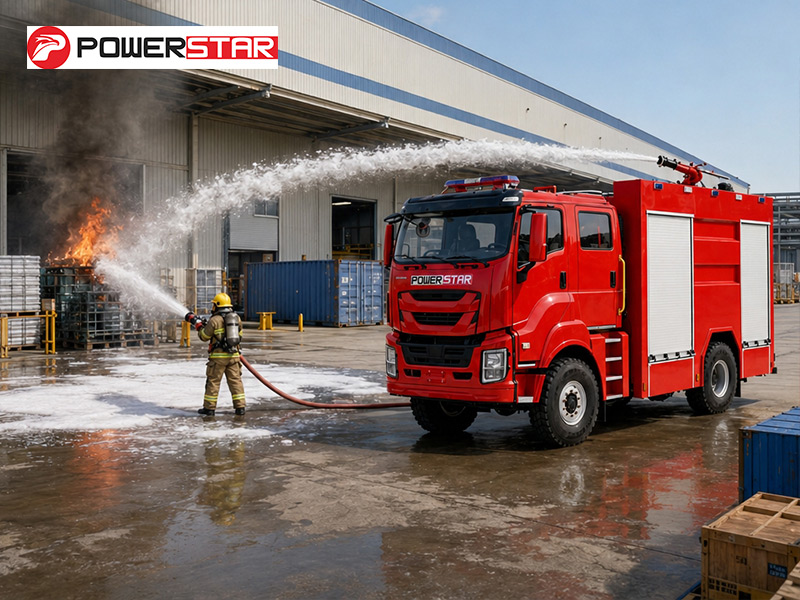

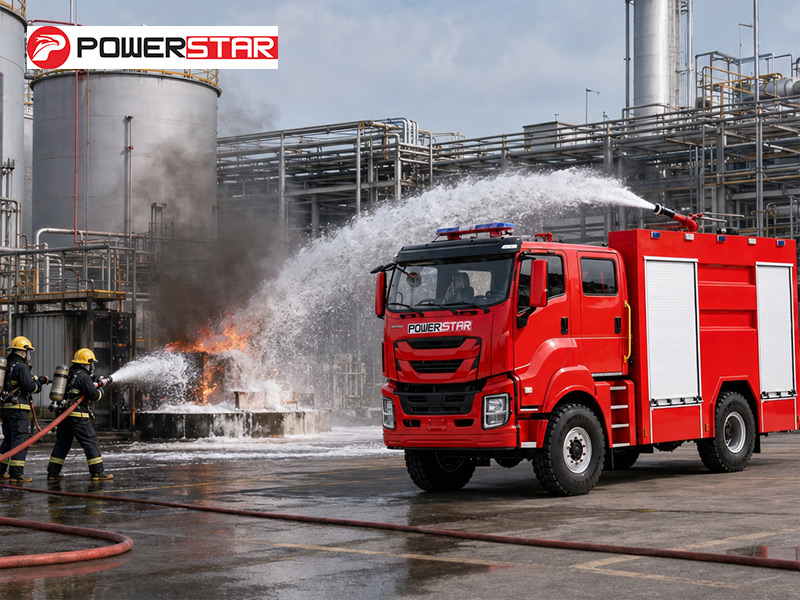

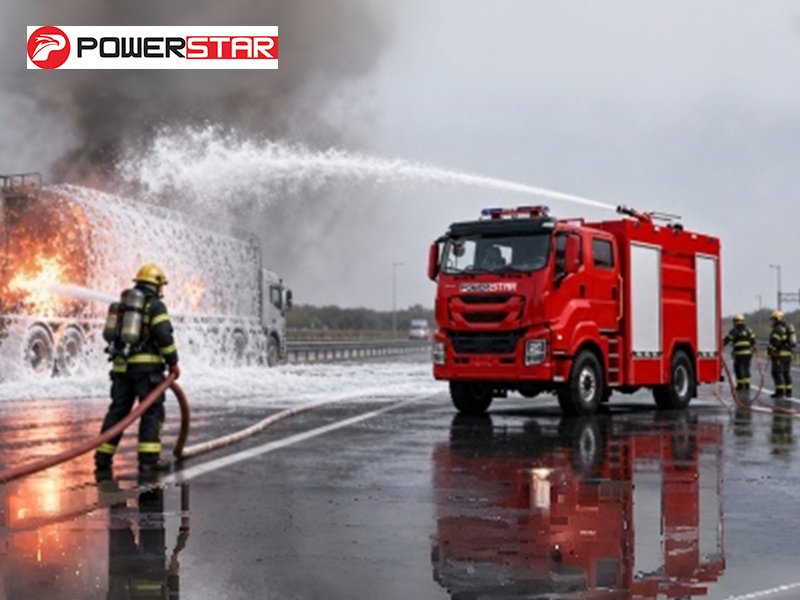

» Ⅷ.Scenari applicativi :
