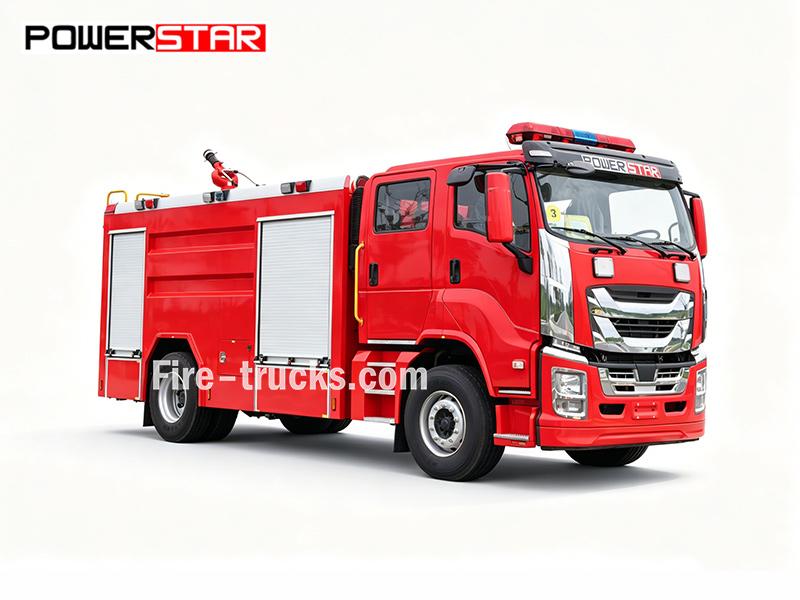

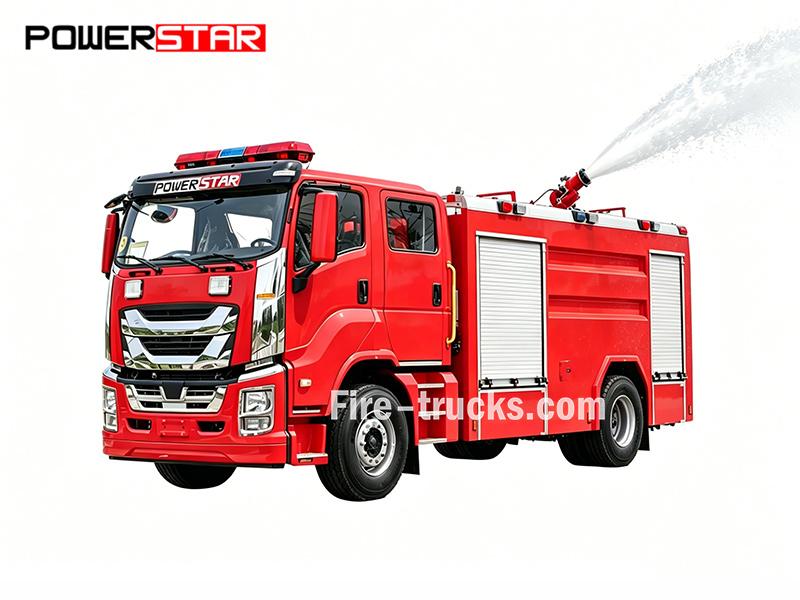

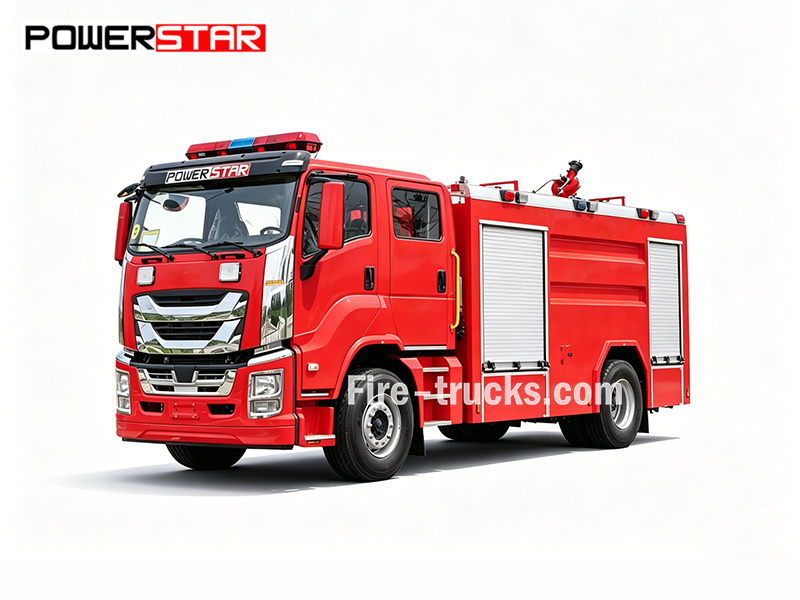

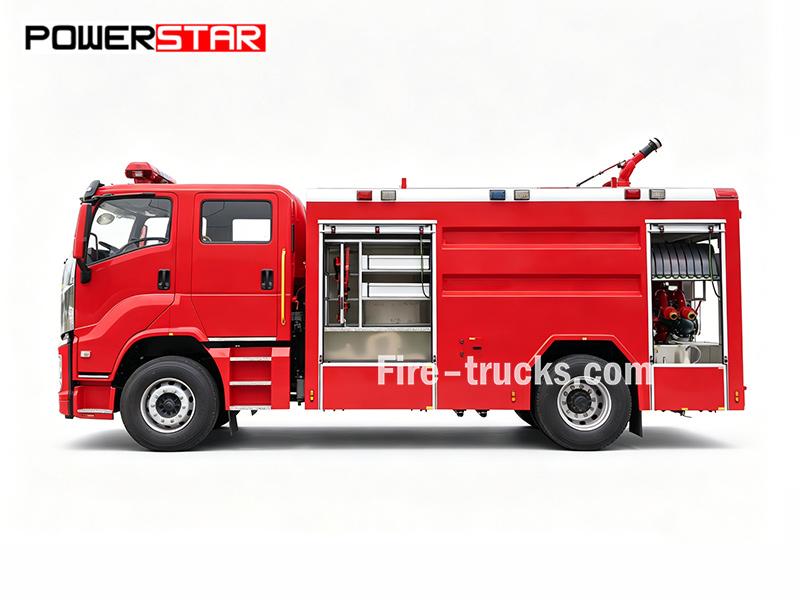

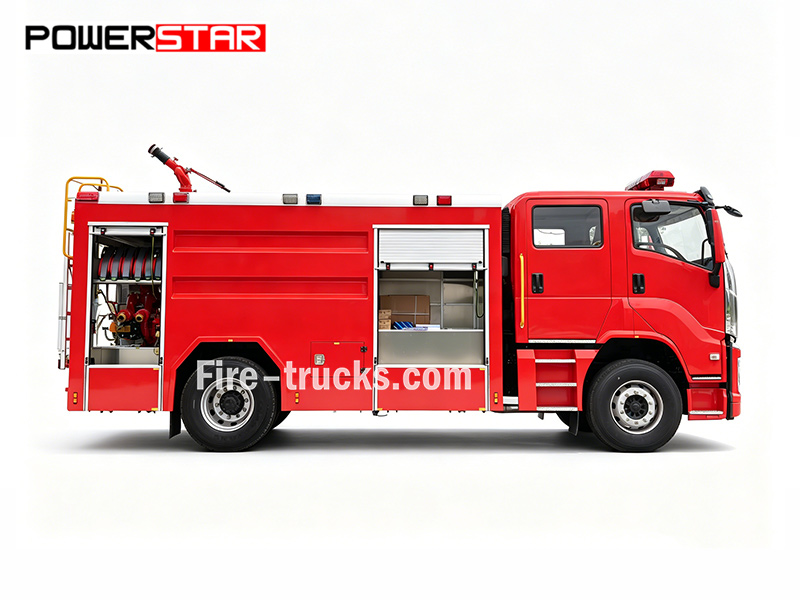

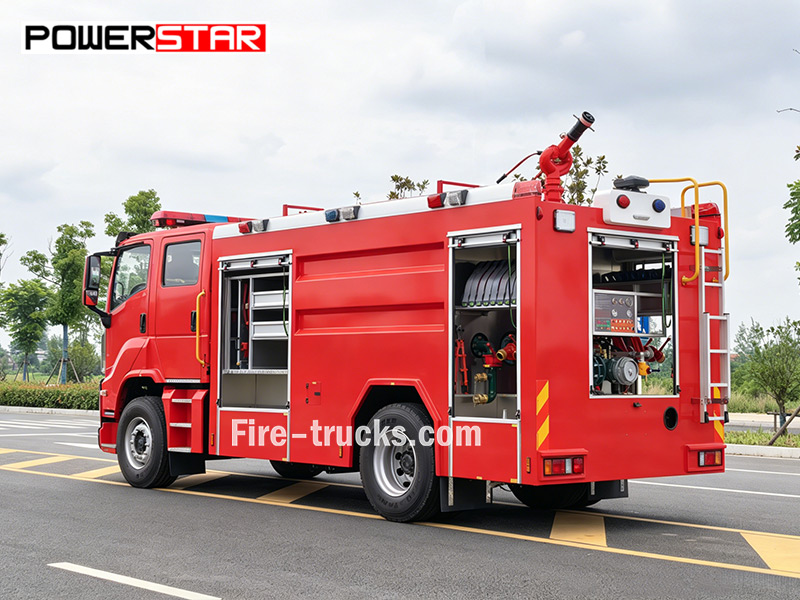

L'autopompa antincendio di emergenza ISUZU GIGA 240HP è alimentata da un motore 6HK1-TCG61 da 240 HP su un telaio 4×2. È dotata di un serbatoio dell'acqua da 6000 L e di un serbatoio della schiuma da 2000 L, una pompa antincendio CB10/60 (60 L/s) e un monitor PL8/48 (48 L/s, acqua ≥70 m, schiuma ≥65 m). La dotazione standard comprende manichette antincendio, tubi di aspirazione, raccordi, pistola per schiuma e kit di attrezzi di base. Le attrezzature aggiuntive includono presa di forza sandwich, sistema di tubazioni, vano attrezzature, vano pompa, pedale ribaltabile e impianto elettrico.
Telaio del camion:
ISUZU GIGA 4×2Capacità di lavoro:
6000L water + 2000L foam (8000L total)Potenza del motore:
240 HP (176 kW) / 6HK1-TCG61Pompa antincendio:
CB10/60Flusso della pompa:
60 L/sPressione di lavoro:
1.0 MPaMonitor antincendio:
PL8/48Monitorare il flusso:
48 L/sGamma di monitoraggio:
Water ≥70 m , Foam ≥65 mQuesta autopompa antincendio di emergenza ISUZU GIGA è costruita per la lotta antincendio e la risposta alle emergenze. Questa autopompa antincendio ISUZU da 240 HP 4x2 con schiuma e acqua dispone di un serbatoio dell'acqua da 6000 L, un serbatoio della schiuma da 2000 L, una pompa antincendio CB10/60 (60 L/s a 1,0 MPa) e un monitor antincendio PL8/48 montato sul tetto con portata dell'acqua di 70 m e della schiuma di 65 m.

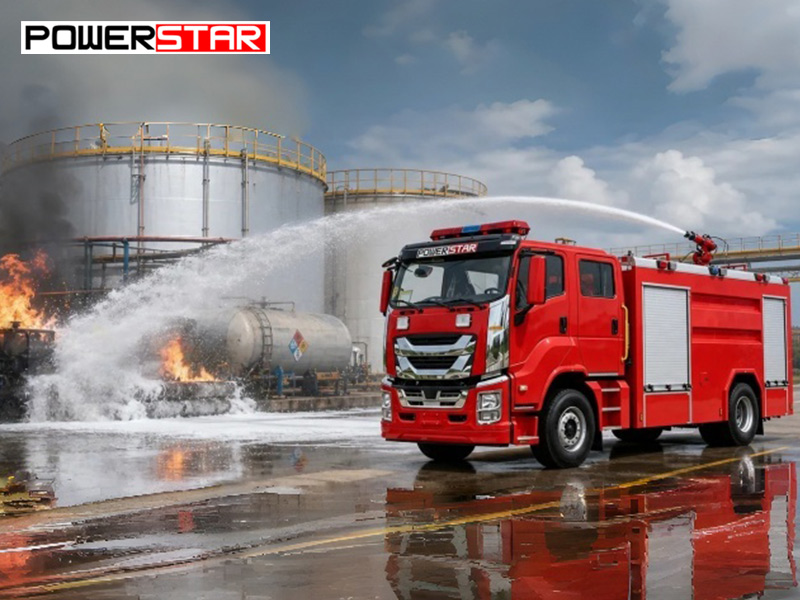

Questo camion antincendio trasporta un set completo di attrezzature antincendio standard, inclusi tubi, tubi di aspirazione, raccordi e una pistola per schiuma. Funziona bene per gli incendi di Classe B che coinvolgono olio, benzina e prodotti chimici. È adatto per attività antincendio presso depositi di petrolio, impianti chimici, aeroporti e strutture industriali.

|
Capacità operativa |
Modello motore |
Passo |
Sovrastruttura |
|
6000 L acqua + 2000 L schiuma |
240 HP / 6HK1-TCG61 |
5600 mm |
★ Serbatoio in acciaio al carbonio, capacità di 8000 L ★Pompa antincendio CB10/60, portata di 60 L/s a 1,0 MPa ★Monitor sul tetto PL8/48, portata di 48 L/s con acqua ≥70 m, schiuma ≥60 m ★ Presa di forza sandwich, sistema di tubazioni, cassetta attrezzature, cassetta pompa, pedana ribaltabile, sistema elettrico |
»Ⅰ.Caratteristiche principali:
★Motore 6HK1-TCG61 con potenza nominale di 240 HP per lo spegnimento di incendi con schiuma e la risposta alle emergenze
★Telaio ISUZU GIGA 4×2 con serbatoio dell'acqua da 6000 L, serbatoio della schiuma da 2000 L e pompa antincendio CB10/60 (60 L/s a 1,0 MPa)
★Monitor PL8/48 montato sul tetto con portata di 48 L/s, gittata dell'acqua ≥70 m e gittata della schiuma ≥65 m per interventi antincendio a lunga distanza
★ Presa di forza sandwich, sistema di tubazioni, cassetta attrezzature, cassetta pompa, pedana ribaltabile e sistema elettrico per un supporto operativo completo
★Attrezzatura antincendio completa inclusi tubi, ugelli, pistola per schiuma e kit di utensili di base per la lotta agli incendi di Classe B
»Ⅱ.Parametri del prodotto:
| Autopompa antincendio di emergenza Powerstar Isuzu da 240 HP | |||
| Generale | Capacità operativa | 6000 L acqua + 2000 L schiuma | |
| Telaio del camion | ISUZU GIGA 4x2 | ||
| Potenza del motore | 240 HP / 6HK1-TCG61 | ||
| Pompa antincendio | CB10/60 | ||
| Monitor antincendio | PL8/48 | ||
| Dimensioni complessive L*P*A | 7800*2500*3500 mm | ||
| Peso lordo del veicolo | 22000 kg | ||
| Peso a vuoto | 10800 kg | ||
| Motore | Modello motore | 4HK1-TCG61 | |
| Tipo di carburante | Diesel | ||
| Potenza | 240 HP(176KW) | ||
| Norma sulle emissioni | Euro 6 | ||
| Cilindrata | 7800 ml | ||
| Tipo di motore | Motore diesel a 6 cilindri in linea, raffreddato ad acqua, turbocompresso, con intercooler | ||
| Telaio | Tipo di trazione | 4x2 | |
| Passo | 5600 mm | ||
| Pneumatico | 235/75R17.5 16PR | ||
| N. pneumatici | 6 pneumatici e 1 pneumatico di scorta | ||
| Pompa antincendio | Modello | CB10/60 | |
| Portata | 60L/s | ||
| Pressione | 1MPa | ||
| Pressione massima di esercizio | 1,251MPa | ||
| Pressione massima di ingresso consentita | 0,4MPa | ||
| Altezza massima di aspirazione | 3m | ||
| Velocità nominale | 3916±50g/min | ||
| Rapporto di velocità | 1:1,4 | ||
| Tempo di deviazione dell'acqua | ≤50s | ||
| Monitor antincendio | Modello | PL8/48 | |
| Portata | 48L/s | ||
| Pressione di lavoro nominale | 0,8MPa | ||
| Pressione massima di lavoro | 1,2MPa | ||
| Distanza | Acqua | ≥70m | |
| Schiuma | ≥65m | ||
| Rotazione inclinazione | -35~+70° | ||
| Rotazione orizzontale | 0~360° | ||
| Configurazione standard | Dotato di PTO a sandwich, sistema di tubazioni; Dotato di scatola attrezzature e scatola pompa; Dotato di pedale ribaltabile e sistema elettrico. Altre attrezzature. |
||


1. Telaio e gruppo motopropulsore
♦ Telaio ISUZU GIGA 4×2 con passo di 5600 mm, progettato per operazioni stabili su strade urbane, siti industriali e percorsi di emergenza.
♦ Motore diesel 6HK1-TCG61, con potenza nominale di 240 HP, che fornisce una coppia affidabile per una risposta rapida, il funzionamento continuo della pompa e una soppressione degli incendi con schiuma di lunga durata.
♦Trasmissione manuale per un funzionamento semplice e una manutenzione agevole.

2. Sistema di soppressione incendi e sicurezza
♦ Serbatoio dell'acqua da 6000 L e serbatoio della schiuma da 2000 L, costruzione in acciaio al carbonio con paratie interne per ridurre gli sbalzi del liquido.
♦ Pompa antincendio CB10/60, portata di 60 L/s a 1,0 MPa, azionata tramite PTO, altezza di aspirazione di 3 m, tempo di adescamento ≤50 s.
♦ Monitor da tetto PL8/48, portata di 48 L/s, gittata acqua ≥70 m, gittata schiuma ≥65 m, rotazione orizzontale di 360°, inclinazione da -35° a +70°.

» Ⅳ.Sistema della pompa antincendio :

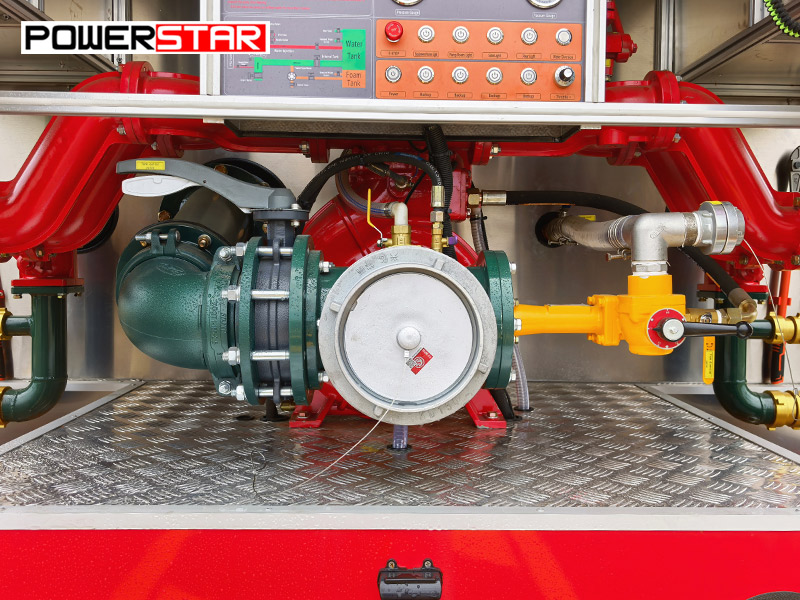

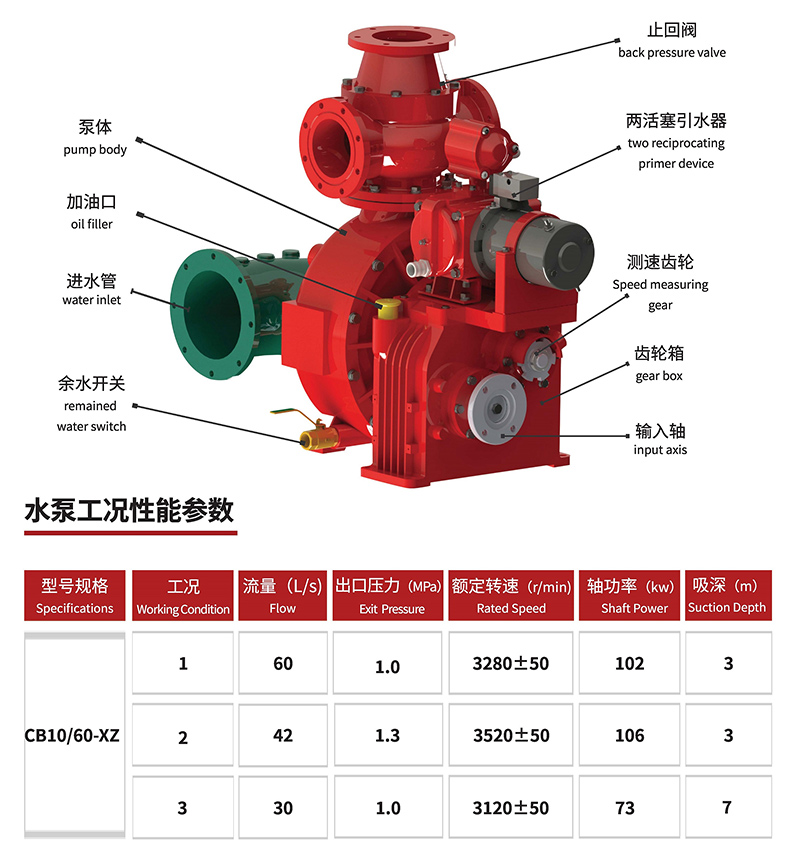

Pompa antincendio:

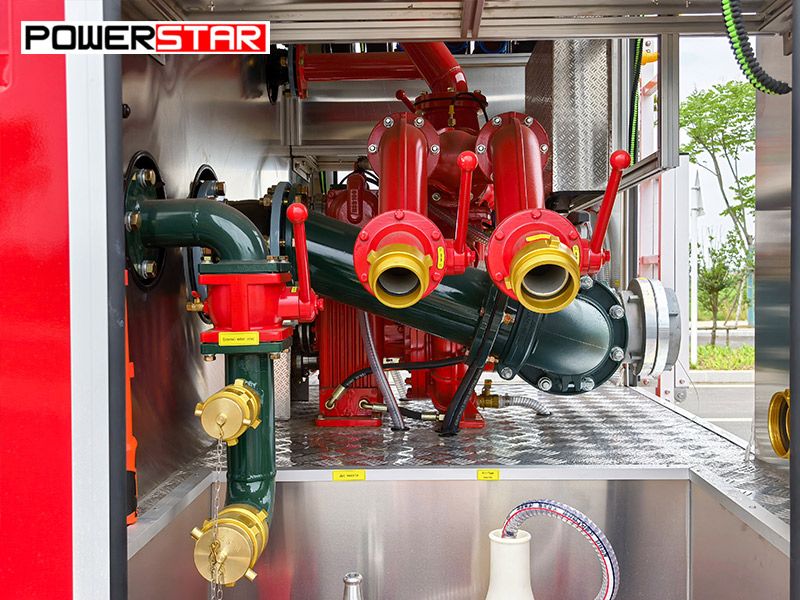

Una pompa antincendio CB10/60 con una portata nominale di 60 L/s a 1,0 MPa è installata nel vano pompa posteriore. Questa pompa è progettata per prestazioni affidabili, fornendo una pressione dell'acqua costante per garantire che manichette e monitor antincendio possano erogare acqua o schiuma efficacemente su lunghe distanze per la soppressione degli incendi.

|
Modello della pompa antincendio |
Portata |
Pressione |
Pressione massima di esercizio |
Pressione massima consentita in ingresso |
|
CB10/60 |
60 L/s |
1,0MPa |
1,251 MPa |
0,4MPa |

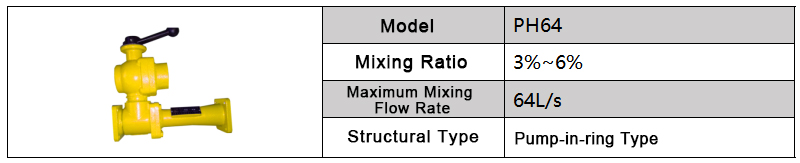

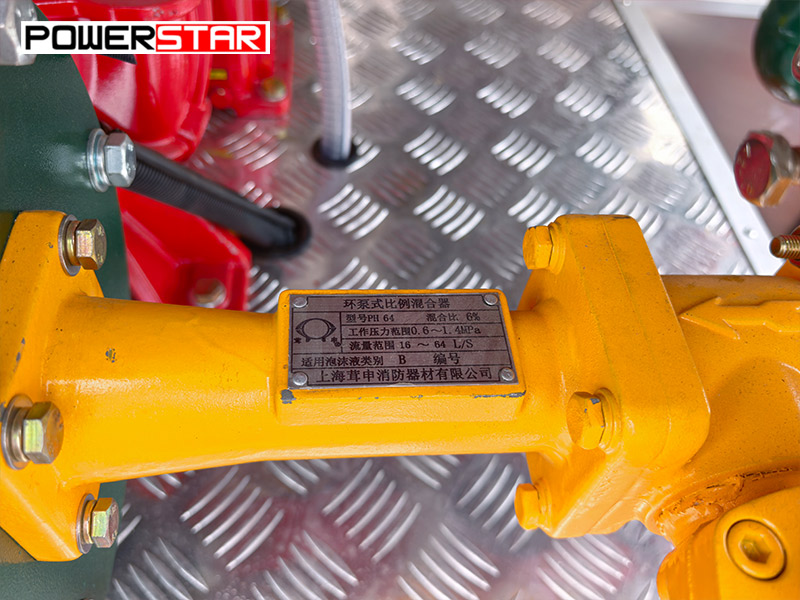

Dosatore di schiuma PH64 del tipo pompa ad anello, rapporto di miscelazione regolabile dal 3% al 6%, portata massima di miscelazione 64 L/s. Miscela automaticamente il concentrato schiumogeno con l'acqua per un'efficace soppressione degli incendi di Classe B. Funzionamento semplice senza necessità di alimentazione esterna.

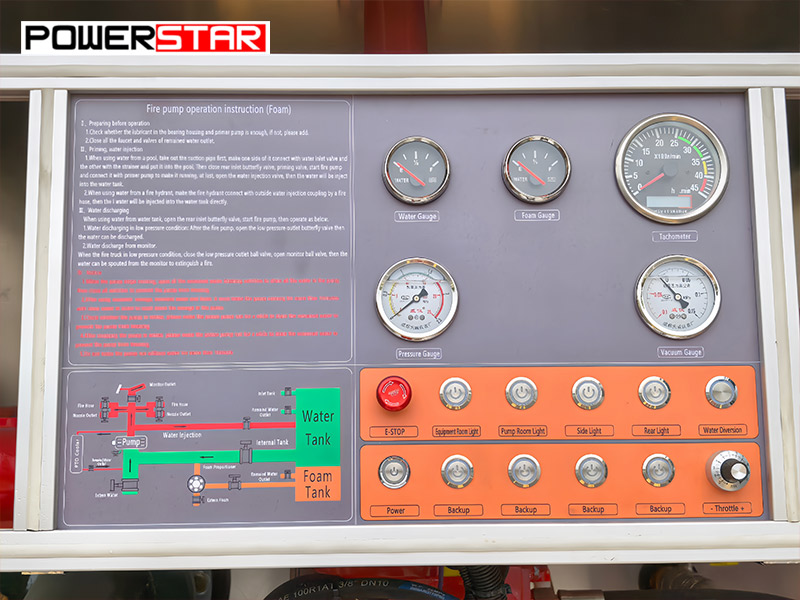

Include istruzioni operative, schema delle tubazioni del serbatoio, manometro, indicatore del livello dell'acqua, indicatore del livello della schiuma, arresto di emergenza, controllo PTO, interruttore principale di alimentazione, comandi della pompa, comandi del monitor e illuminazione dei vani. Tutti i comandi sono chiaramente contrassegnati per un funzionamento semplice.

» Ⅴ.Sistema del monitor antincendio :
Il monitor antincendio PL8/48 è montato sul tetto della cabina. Fornisce una portata di 48 L/s con una gittata dell'acqua ≥70 m e una gittata della schiuma ≥65 m. Il monitor supporta sia getti diretti sia modalità a spruzzo per operazioni antincendio flessibili.

| Modello del monitor antincendio | Portata | Gittata | Pressione nominale | Rotazione dell'inclinazione | Rotazione orizzontale |
| PL8/48 | 48L/s | Acqua≥70 m Schiuma ≥65 m | 0,8 MPa | -35°~+70° |
0~360° |
» Ⅵ.Attrezzatura antincendio :

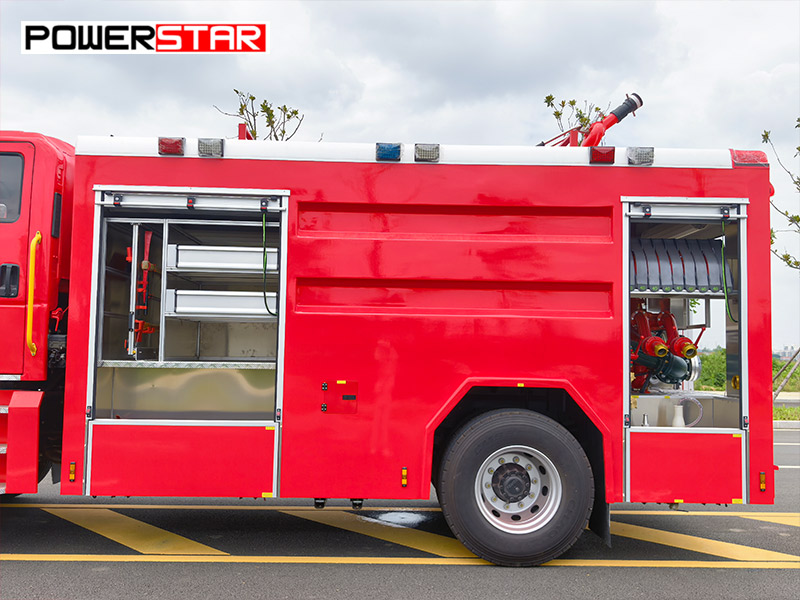

• Vano attrezzature
Situati su entrambi i lati del veicolo, questi vani sono dotati di scaffali per attrezzature e vassoi di stoccaggio. Gli scaffali mantengono ordinatamente organizzati manichette antincendio, tubi di aspirazione e lance schiuma. I vassoi di stoccaggio consentono un rapido accesso a strumenti come chiavi inglesi, asce e piedi di porco, migliorando l'efficienza delle operazioni di soccorso.

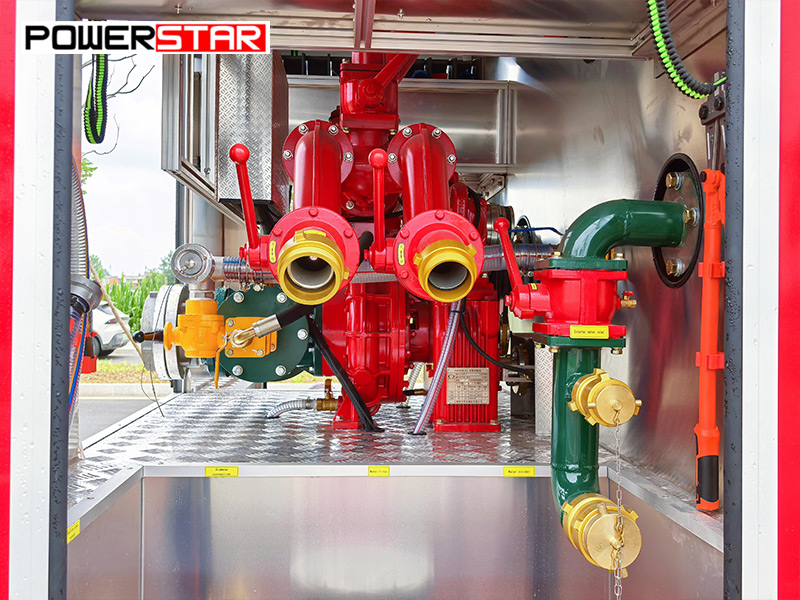

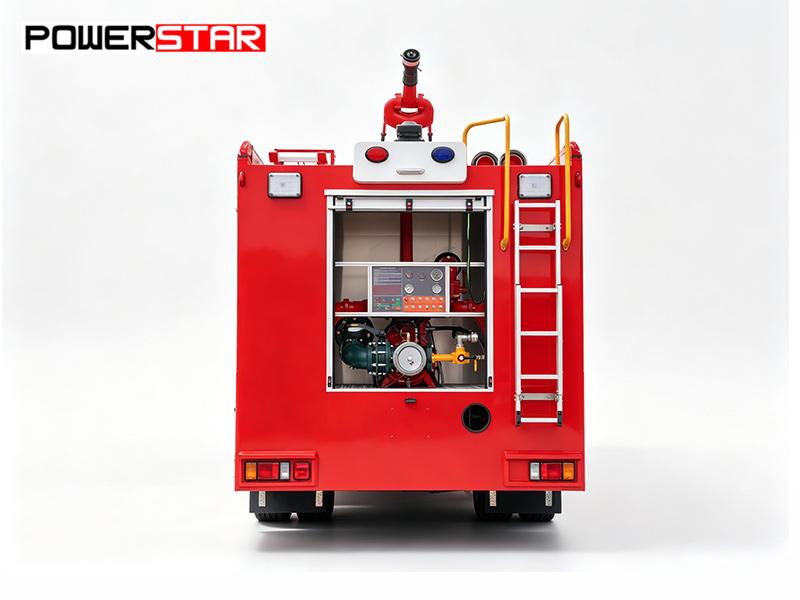

•Vano pompa:Dotato di pompa antincendio CB10/60, pannello di controllo, manometro, vacuometro e sistema di illuminazione. Gli accessori includono manichette antincendio, tubi di aspirazione, collettori, filtri, ugelli antincendio, lance schiuma, chiavi per tubi di aspirazione e riduttori.

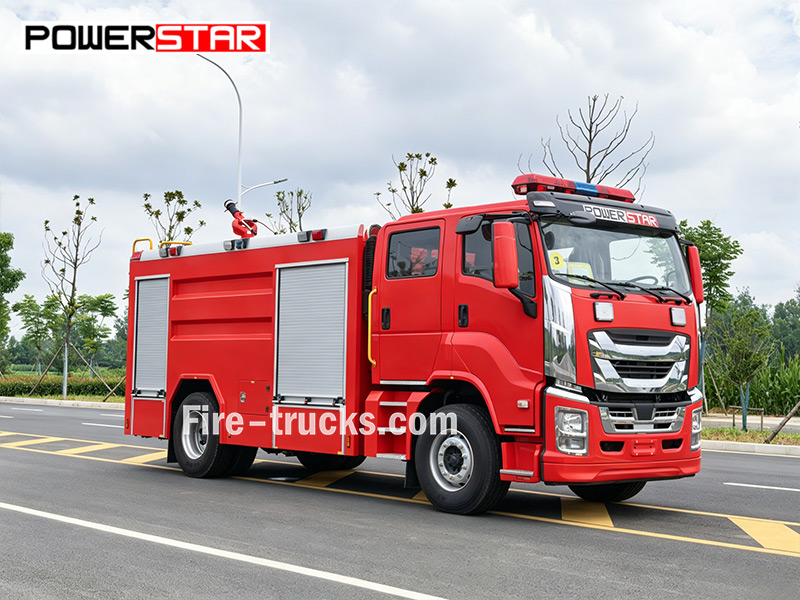

L'autopompa antincendio d'emergenza ISUZU GIGA è dotata di una pompa antincendio CB10/60 montata posteriormente e di un monitor PL8/48 montato sul tetto della cabina. Il serbatoio dell'acqua contiene 6.000 litri e il serbatoio della schiuma contiene 2.000 litri, montati su un robusto telaio ISUZU GIGA 4×2 alimentato da un motore 6HK1-TCG61 da 240 HP. L'equipaggiamento standard comprende manichette antincendio, tubi di aspirazione, raccordi, una lancia schiuma e un kit completo di attrezzi. Le dotazioni aggiuntive includono presa di forza sandwich, sistema di tubazioni, cassetta attrezzature, vano pompa, pedale ribaltabile e sistema elettrico. È inoltre dotato di un proporzionatore di schiuma PH64 (rapporto di miscelazione 3%-6%, portata massima 64 L/s) per la miscelazione automatica della schiuma. Le specifiche complete sono elencate di seguito:

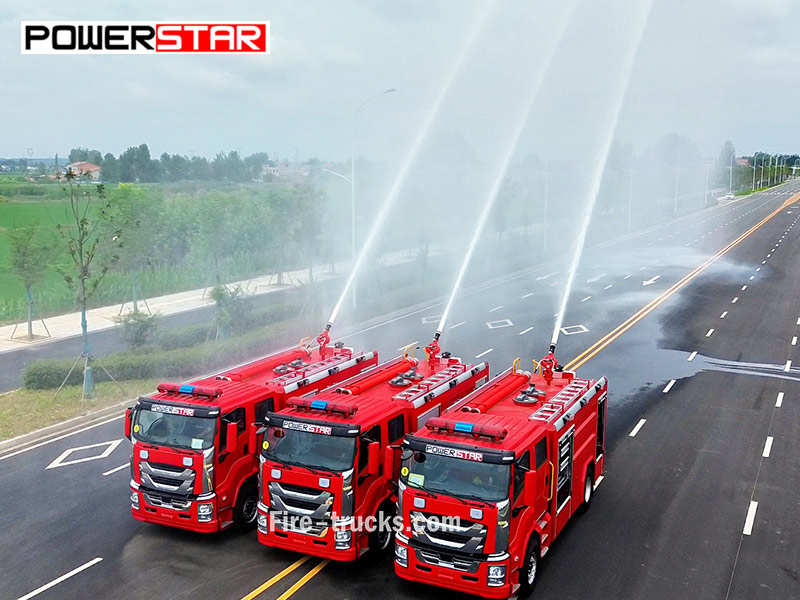

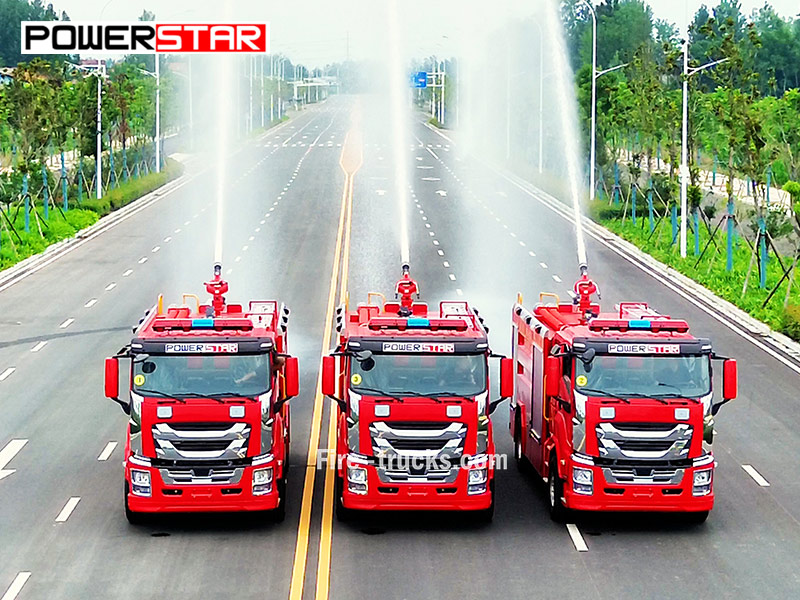

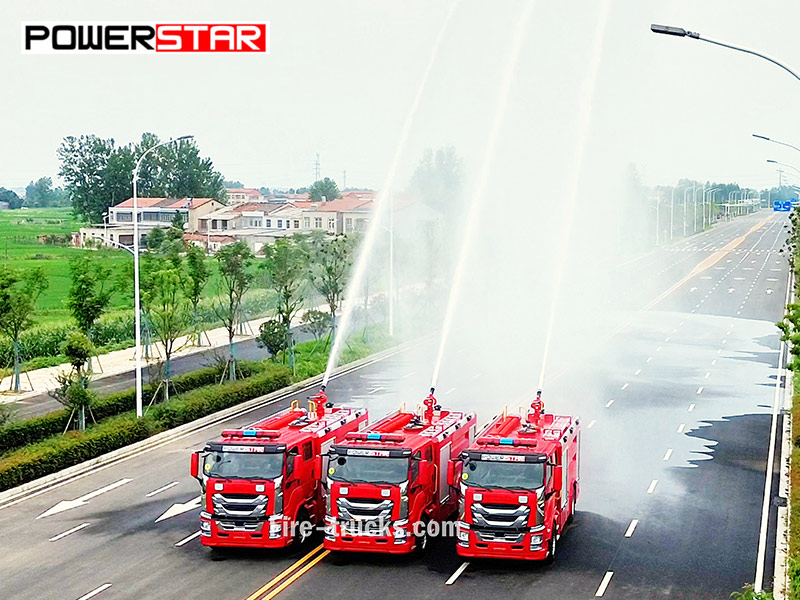

» Ⅶ.Test di portata e pressione dell'acqua :

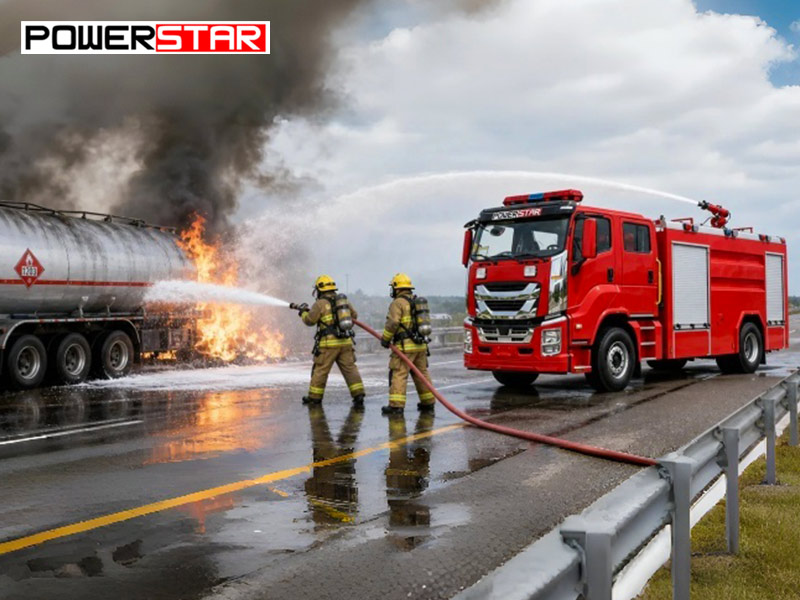

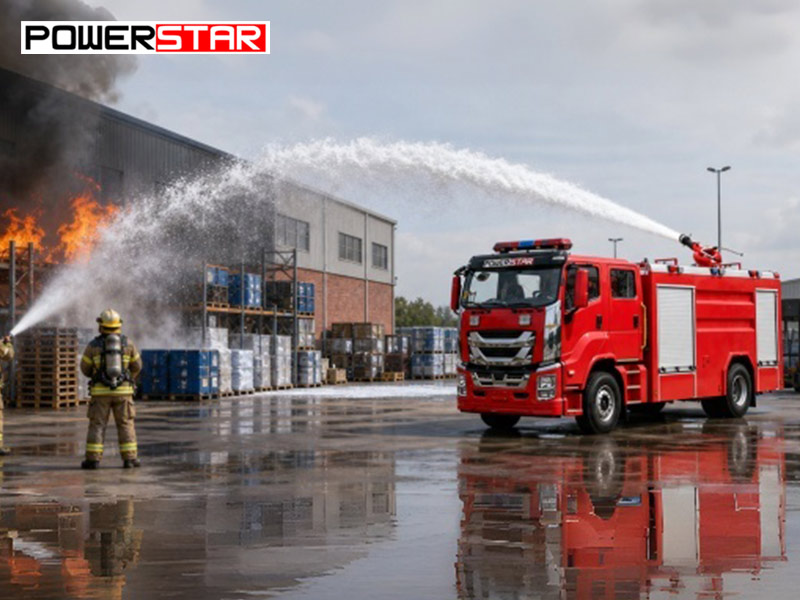

» Ⅷ.Scenari di applicazione :
