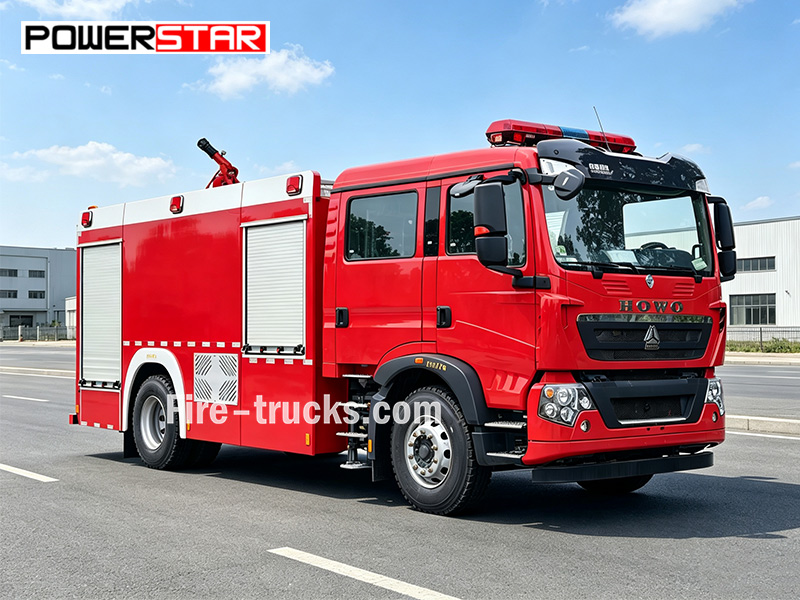

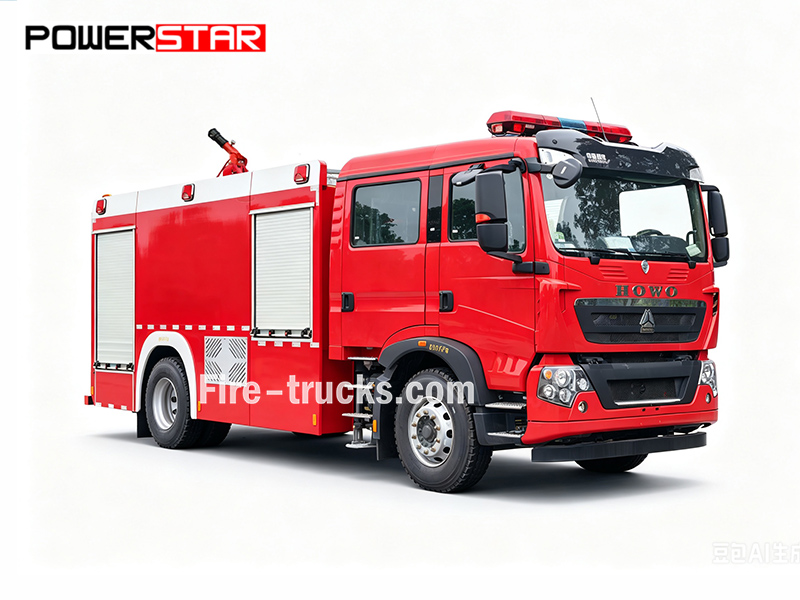

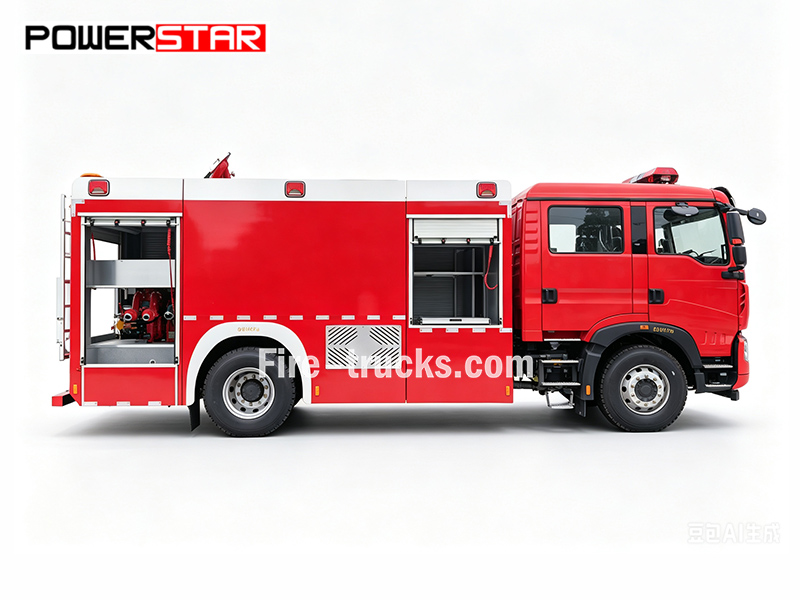

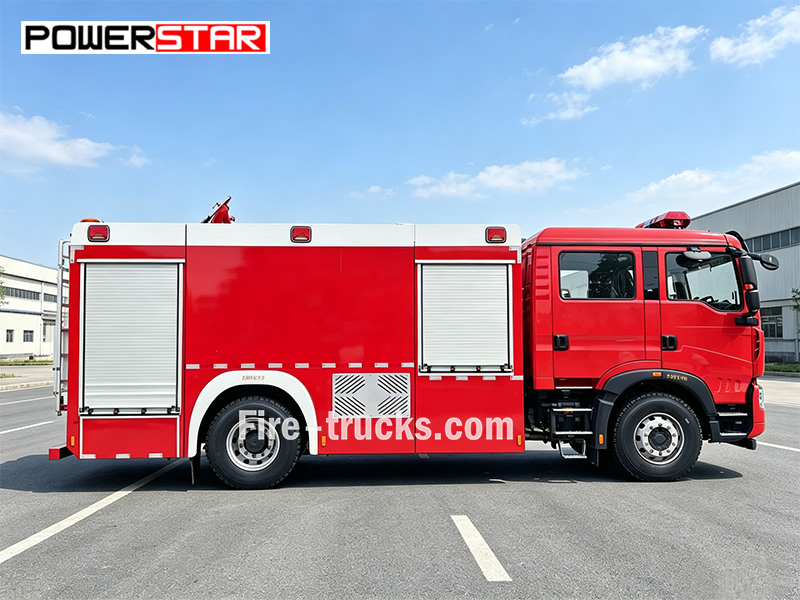

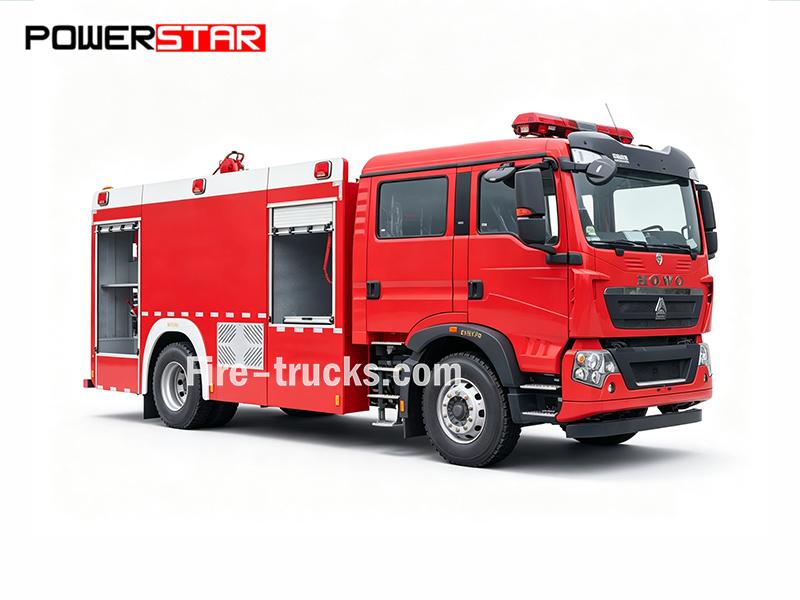

L'autobotte antincendio con schiuma SINOTRUK HOWO TX è alimentata da un motore MC07H.35-60 da 350 HP su un telaio 4×2. È dotata di un serbatoio dell'acqua da 6000 L e di un serbatoio della schiuma da 2000 L, una pompa antincendio CB10/60-RS (60 L/s) e un monitor PS60 (60 L/s, gittata acqua ≥70 m, gittata schiuma ≥65 m). La dotazione standard comprende manichette antincendio, tubi di aspirazione, raccordi, pistola per schiuma e kit di attrezzi di base. È inoltre equipaggiata con un proporzionatore di schiuma PH64 (rapporto di miscelazione 3%-6%, portata massima 64 L/s) per la miscelazione automatica della schiuma.
Telaio del camion:
SINOTRUK HOWO TX 4×2Capacità di lavoro:
6000L water + 2000L foam (8000L total)Potenza del motore:
350 HP (257 kW) / MC07H.35-60Pompa antincendio:
CB10/60-RSFlusso della pompa:
60 L/sPressione di lavoro:
1.0 MPaMonitor antincendio:
PS60Monitorare il flusso:
60 L/sGamma di monitoraggio:
Water ≥70 m , Foam ≥65 m:
PH64, 3%-6% mixing ratio, 64 L/s max flowQuesta autocisterna antincendio con schiuma SINOTRUK HOWO TX è costruita per la lotta antincendio e la risposta alle emergenze. Questa autopompa antincendio con schiuma e acqua HOWO TX 350HP 4x2 presenta un serbatoio dell'acqua da 6000 L, un serbatoio della schiuma da 2000 L, una pompa antincendio CB10/60-RS (60 L/s a 1,0 MPa) e un monitor antincendio PS60 montato sul tetto con gittata dell'acqua di 70 m e gittata della schiuma di 65 m.

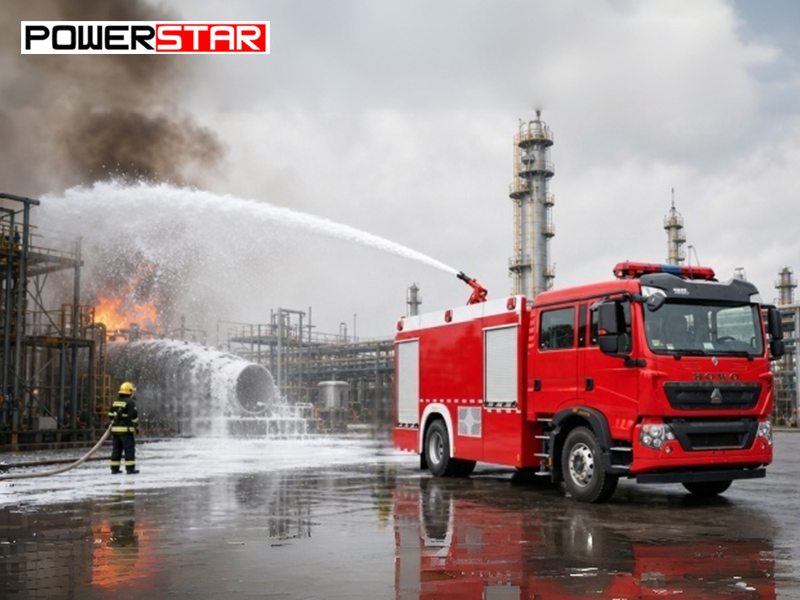

Questo camion antincendio trasporta un set completo di attrezzature antincendio standard, inclusi tubi, tubi di aspirazione, raccordi e una pistola per schiuma. Funziona bene per gli incendi di Classe B che coinvolgono olio, benzina e prodotti chimici. È adatto per attività antincendio presso depositi di petrolio, impianti chimici, aeroporti e strutture industriali.

|
Capacità operativa |
Modello motore |
Interasse |
Sovrastruttura |
|
6000 L acqua + 2000 L schiuma |
350 HP / MC07H.35-60 |
4700 mm |
★ Serbatoio in acciaio al carbonio, capacità di 8000 L ★ Pompa antincendio CB10/60-RS, portata di 60 L/s a 1,0 MPa ★ Monitor da tetto PS60, portata di 60 L/s con gittata acqua ≥70 m, schiuma ≥65 m ★ Proporzionatore di schiuma PH64, rapporto di miscelazione 3%-6%, portata massima 64 L/s |
» Ⅰ.Caratteristiche principali:
★ Motore MC07H.35-60 con potenza nominale di 350 HP per lo spegnimento di incendi con schiuma e la risposta alle emergenze
★ Telaio SINOTRUK HOWO TX 4×2 con serbatoio acqua da 6000 L, serbatoio schiuma da 2000 L e pompa antincendio CB10/60-RS (60 L/s a 1,0 MPa)
★ Monitor PS60 montato sul tetto con portata di 60 L/s, gittata acqua ≥70 m e gittata schiuma ≥65 m per attacchi antincendio a lunga distanza
★ Proporzionatore di schiuma PH64 con rapporto di miscelazione 3%-6% e portata massima di 64 L/s per la miscelazione automatica della schiuma
★ Full'attrezzatura antincendio completa inclusi tubi, ugelli, pistola per schiuma e kit di strumenti di base per la lotta agli incendi di Classe B
» Ⅱ.Parametri del prodotto:
| Autocisterna antincendio con schiuma montata su camion SINOTRUK HOWO TX | |||
| Generale | Capacità operativa | 6000 L acqua + 2000 L schiuma | |
| Telaio del camion | SINOTRUK HOWO TX 4x2 | ||
| Potenza motore | 350 HP/ MC07H.35P-61 | ||
| Pompa antincendio | CB10/60-RS | ||
| Monitor antincendio | PS60 | ||
| Dosatore di schiuma | PH 64 | ||
| Velocità massima | 95 km/h | ||
| Dimensioni complessive L*P*H | 8680*2505*3700 mm | ||
| Massa complessiva del veicolo | 20100 kg | ||
| Massa a vuoto | 6600 kg | ||
| Motore | Modello motore | MC07H.35-60 | |
| Tipo di carburante | Diesel | ||
| Potenza | 350 CV(257KW) | ||
| Normativa sulle emissioni | Euro VI | ||
| Cilindrata | 7360 ml | ||
| Tipo di motore | Motore diesel a 6 cilindri in linea, raffreddato ad acqua, turbocompresso, con intercooler | ||
| Telaio | Tipo di trazione | 4x2 | |
| Passo | 4700 mm | ||
| Pneumatico | 235/75R17.5 16PR | ||
| N. pneumatici | 6 pneumatici e 1 pneumatico di scorta | ||
| FPompa antincendio | Modello | CB10/60-RS | |
| Portata | 60L/s | ||
| Pressione | 1MPa | ||
| Pressione massima di esercizio | 1.251MPa | ||
| Pressione massima consentita in ingresso | 0.4MPa | ||
| Altezza massima di aspirazione | 3m | ||
| Velocità nominale | 3916±50r/min | ||
| Rapporto di velocità | 1:1.4 | ||
| Tempo di deviazione dell'acqua | ≤50s | ||
| Monitor antincendio | Modello | PS60 | |
| Portata | 60L/s | ||
| Pressione di esercizio nominale | 0.8MPa | ||
| Pressione massima di esercizio | 1.2MPa | ||
| Gittata | Acqua | ≥70m | |
| Schiuma | ≥65m | ||
| Rotazione verticale | - 35~+70° | ||
| Rotazione orizzontale | 0~360° | ||
| Standard Configurazione | Tutti gli accessori standard: manichetta antincendio, filtro, raccordo, chiave, lancia acqua/schiuma, kit di attrezzi di base, manuale in inglese…… | ||


1. Telaio e gruppo propulsore
♦ Telaio SINOTRUK HOWO TX 4×2 con passo di 4700 mm, progettato per un funzionamento stabile su strade urbane, siti industriali e percorsi di intervento di emergenza.
♦ Motore diesel MC07H.35-60, con potenza nominale di 350 HP, che fornisce una coppia affidabile per una risposta rapida, il funzionamento continuo della pompa e la soppressione degli incendi con schiuma di lunga durata.
♦Trasmissione manuale per un funzionamento semplice e una manutenzione agevole.

2. Sistema di spegnimento incendi
♦ Serbatoio dell'acqua da 6000 L e serbatoio della schiuma da 2000 L, costruzione in acciaio al carbonio con paratie interne per ridurre le oscillazioni del liquido.
♦ Pompa antincendio CB10/60-RS, portata di 60 L/s a 1.0 MPa, azionata tramite PTO, altezza di aspirazione di 3 m, tempo di adescamento ≤50 s.
♦ Monitor da tetto PS60, portata di 60 L/s, gittata dell'acqua ≥70 m, gittata della schiuma ≥65 m, rotazione orizzontale di 360°, inclinazione da -35° a +70°.

» ⅣSistema della pompa antincendio:
Pompa antincendio:

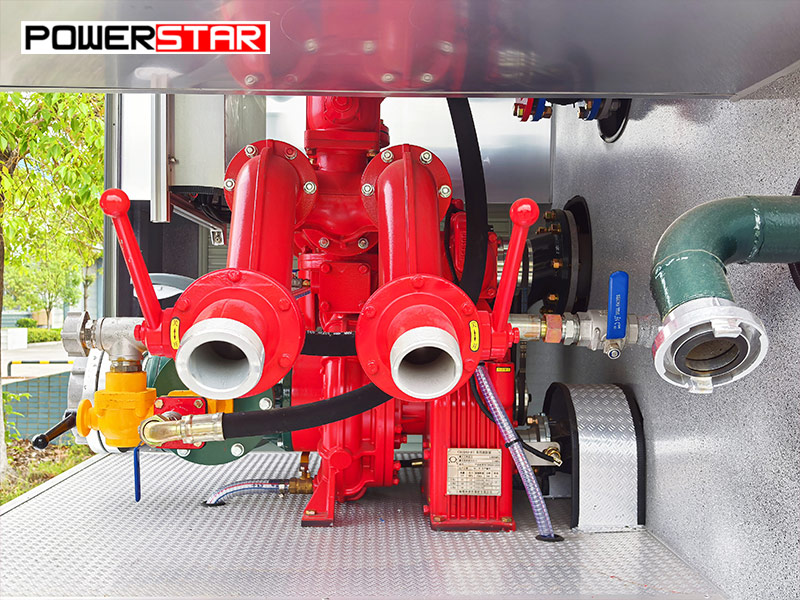

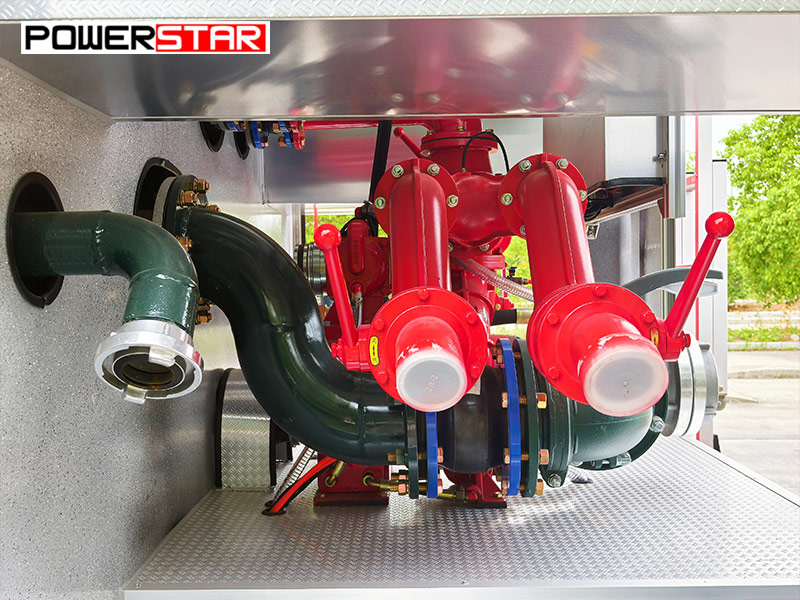

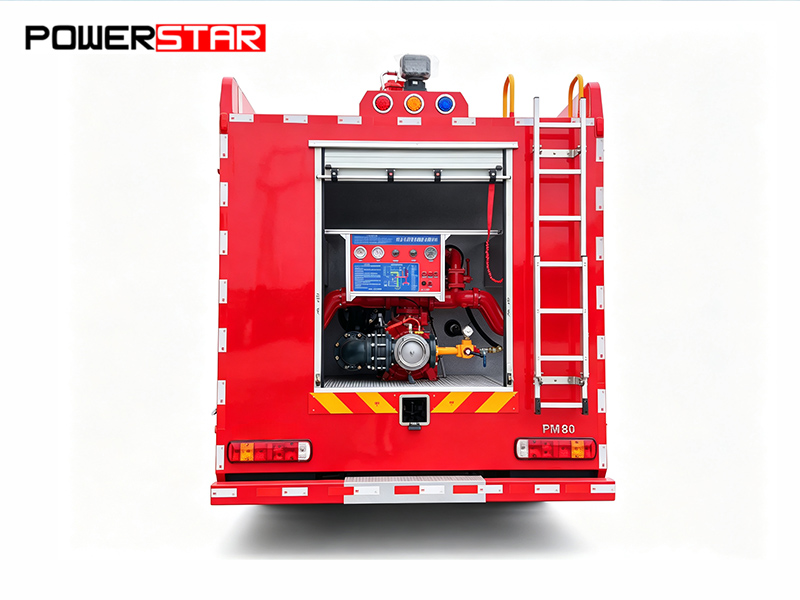

Una pompa antincendio CB10/60-RS con portata nominale di 60 L/s a 1.0 MPa è installata nel vano pompa posteriore. Questa pompa è progettata per prestazioni affidabili, fornendo una pressione dell'acqua costante per garantire che manichette e monitor possano erogare acqua o schiuma efficacemente su lunghe distanze per lo spegnimento degli incendi.

|
Modello della pompa antincendio |
Portata |
Pressione |
Pressione massima di esercizio |
Pressione massima consentita in ingresso |
|
CB10/60 |
60 L/s |
1.0MPa |
1.251 MPa |
0.4MPa |

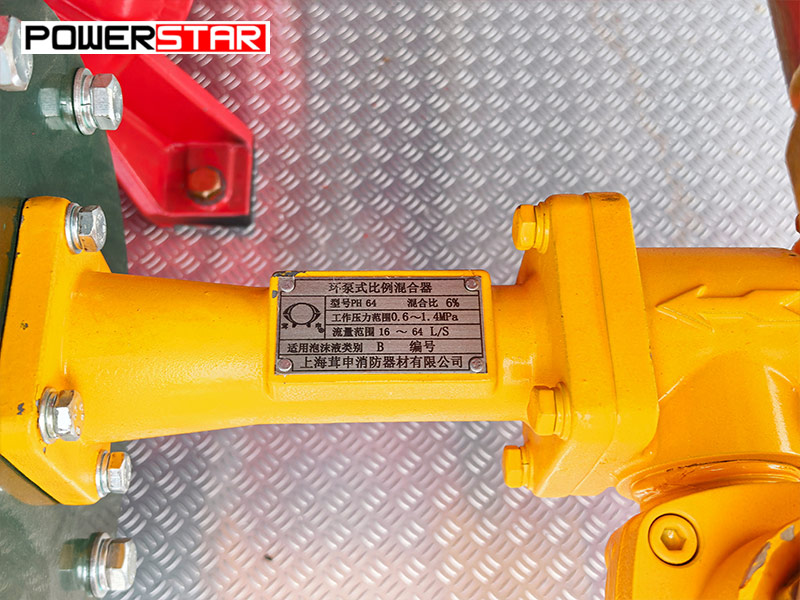

Dosatore di schiuma tipo pompa ad anello PH64, rapporto di miscelazione regolabile dal 3% al 6%, portata massima di miscelazione 64 L/s. Miscela automaticamente il concentrato schiumogeno con l'acqua per un'efficace estinzione degli incendi di Classe B. Funzionamento semplice senza necessità di alimentazione esterna.

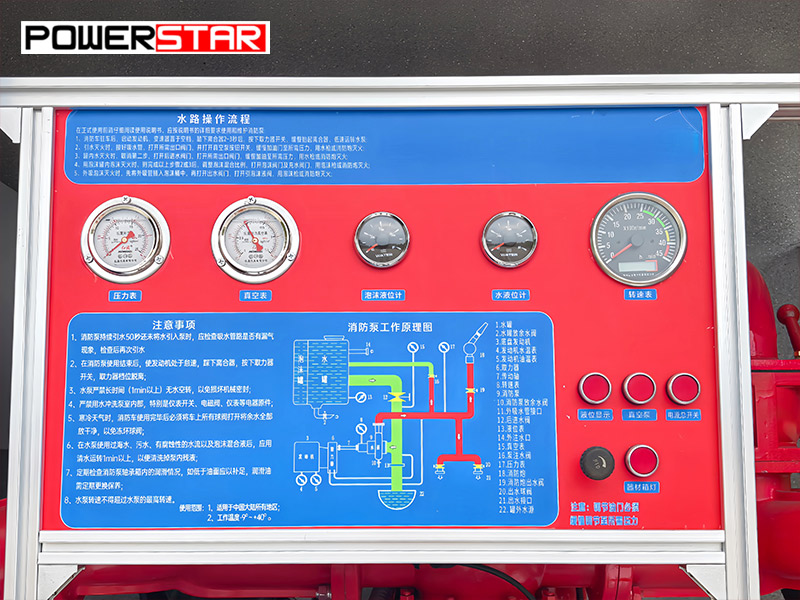

Include istruzioni operative, schema delle tubazioni del serbatoio, manometro, indicatore del livello dell'acqua, indicatore del livello della schiuma, arresto di emergenza, controllo PTO, interruttore principale di alimentazione, comandi della pompa, comandi del monitor e illuminazione del compartimento. Tutti i comandi sono chiaramente contrassegnati per un funzionamento intuitivo.

»Ⅴ.Sistema monitor antincendio :

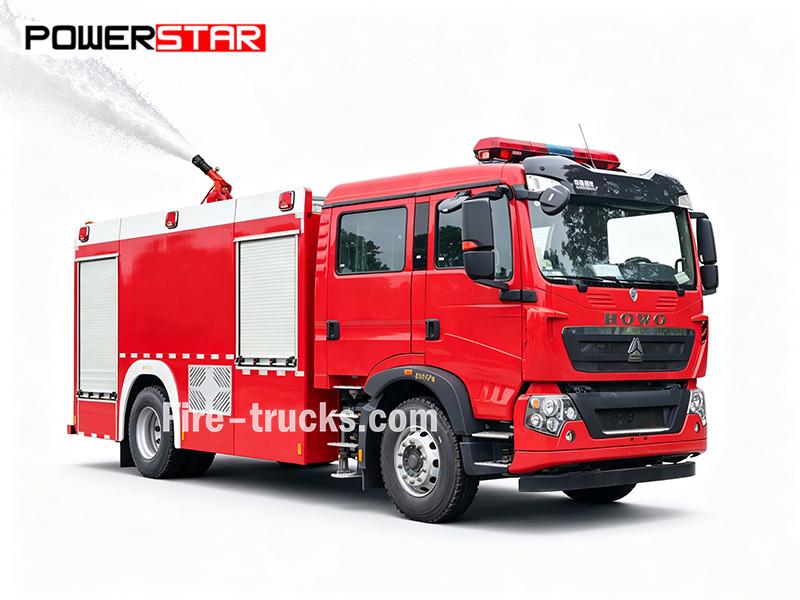

Il monitor antincendio PS60 è montato sul tetto della cabina. Fornisce una portata di 60 L/s con una gittata dell'acqua ≥70 m e una gittata della schiuma ≥65 m. Il monitor supporta sia getto pieno sia modalità a spruzzo per operazioni antincendio flessibili.

| Modello monitor antincendio | Portata | Gittata | Pressione nominale | Rotazione verticale | Rotazione orizzontale |
| PS60 | 60L/s | Acqua≥70m Schiuma ≥65 m | 0.8MPa | -35°~+70° |
0~360° |
» Ⅵ.Attrezzatura antincendio :

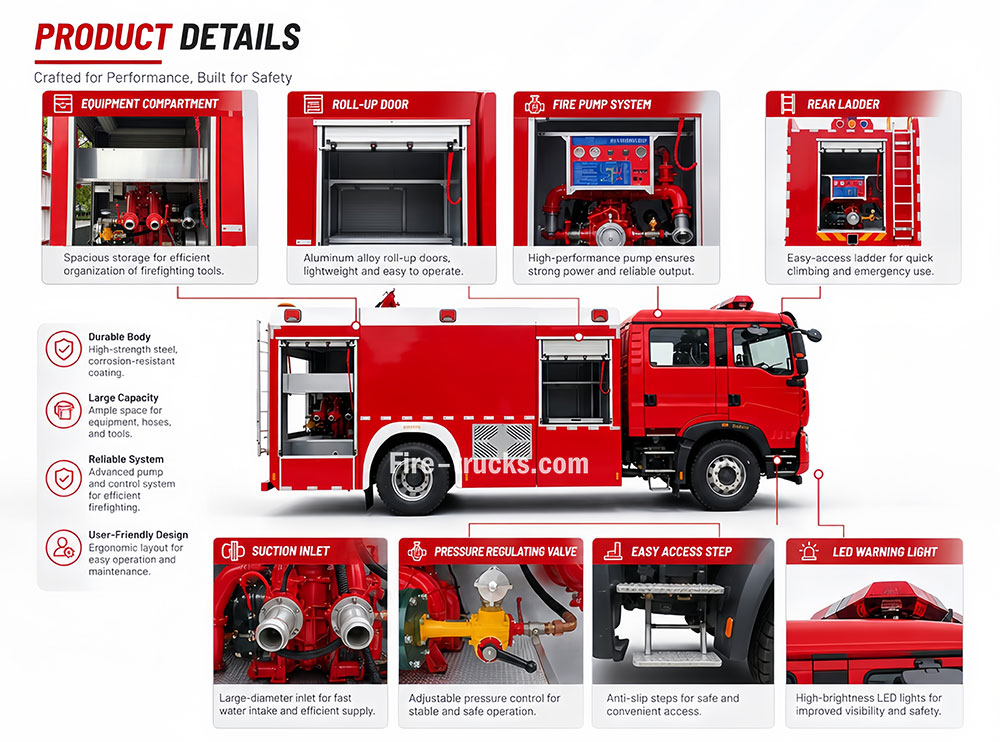

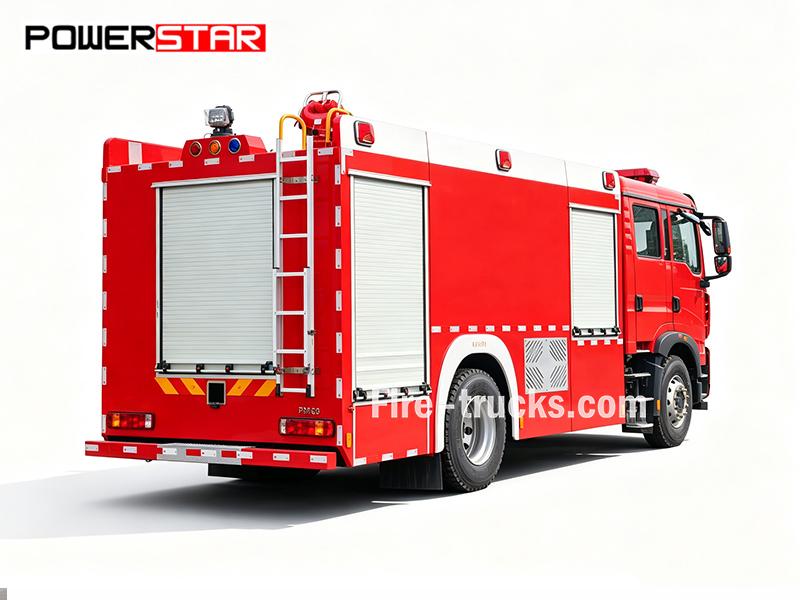

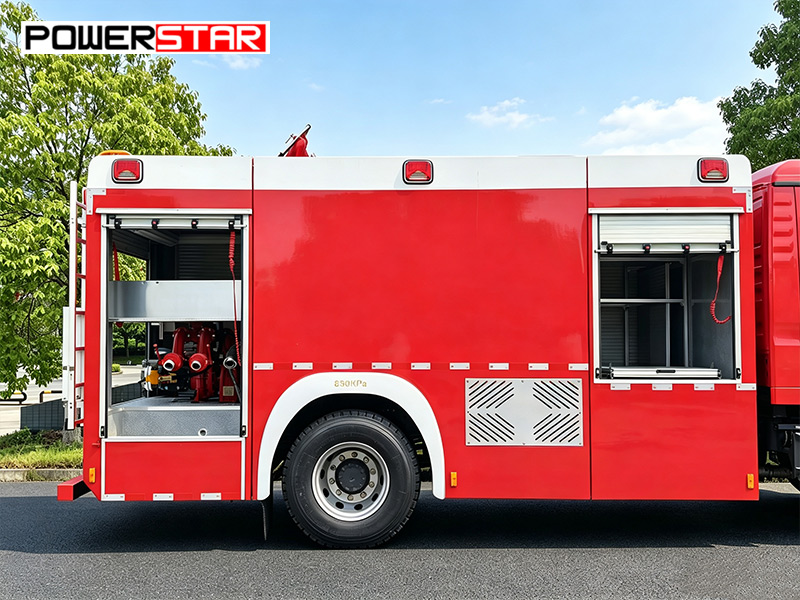

• Vano attrezzature
Situati su entrambi i lati del veicolo, questi vani sono dotati di scaffali per attrezzature e vassoi di stoccaggio. Gli scaffali mantengono ordinatamente organizzati tubi antincendio, tubi di aspirazione e lance schiuma. I vassoi di stoccaggio consentono un rapido accesso a strumenti come chiavi, asce e piedi di porco, migliorando l'efficienza delle operazioni di soccorso.

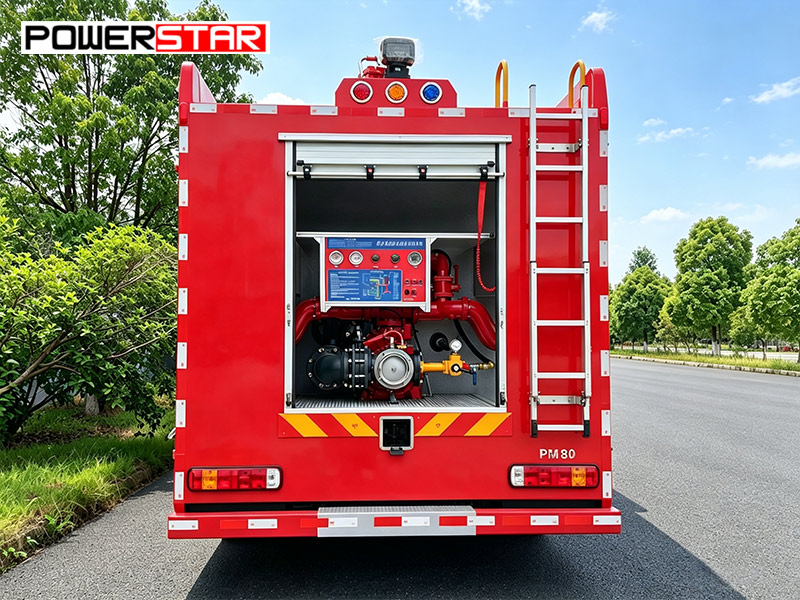

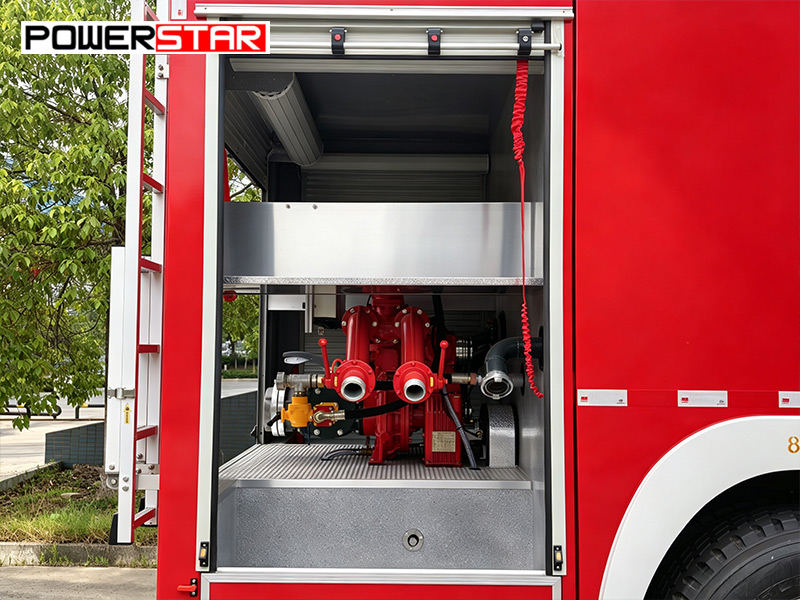

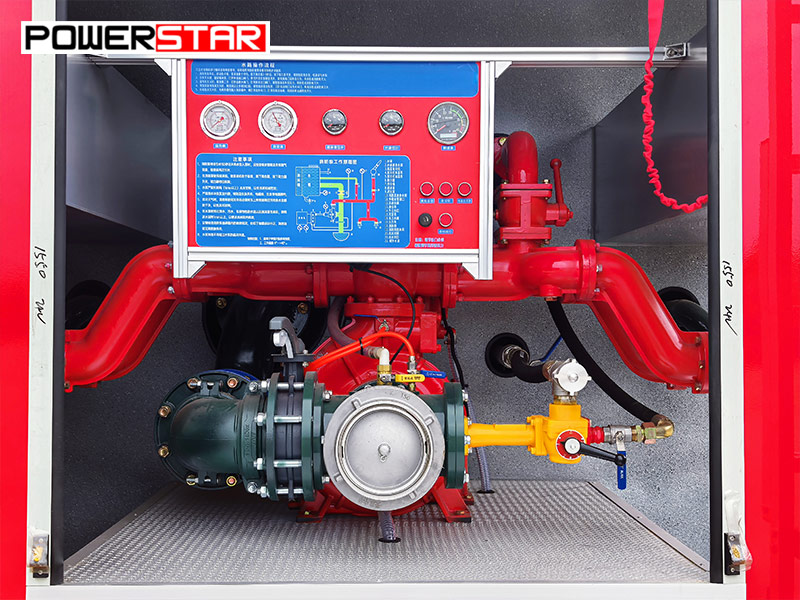

•Sala pompe:Dotata di pompa antincendio CB10/60, pannello di controllo, manometro, vacuometro e sistema di illuminazione. Gli accessori includono tubi antincendio, tubi di aspirazione, collettori, filtri, ugelli antincendio, lance schiuma, chiavi per tubi di aspirazione e riduttori.


L'autobotte antincendio con schiuma SINOTRUK HOWO TX è dotata di una pompa antincendio CB10/60-RS montata posteriormente e di un monitor PS60 montato sul tetto della cabina. Il serbatoio dell'acqua contiene 6.000 litri e il serbatoio della schiuma contiene 2.000 litri, installati su un robusto telaio HOWO TX 4×2 alimentato da un motore MC07H.35-60 da 350 HP. La dotazione standard comprende tubi antincendio, tubi di aspirazione, raccordi, una lancia schiuma e un kit completo di attrezzi. È inoltre installato un dosatore di schiuma PH64 (rapporto di miscelazione 3%-6%, portata massima 64 L/s) per la miscelazione automatica della schiuma. Le specifiche complete sono elencate di seguito:


» Ⅶ.Scenari di applicazione :
