How Does a Fire Truck PTO (Power Take-Off) Work?

How Does a Fire Truck PTO (Power Take-Off) Work?

July 03, 2026

The fire truck PTO (Power Take-Off) is a power transmission device that transfers engine power to the fire pump. When the firefighter activates the PTO, mechanical power from the engine is transmitted through the transmission and PTO to the fire pump — this is the core working principle of how a fire fighting truck PTO system operates — enabling the pump to deliver high-pressure, high-flow water or foam without the need for a separate auxiliary engine.

Modern fire trucks typically use side-mounted PTO or full power PTO systems. These offer stable power output, convenient operation, and low maintenance costs, making them an essential component of the fire truck's firefighting system.

How Does a Fire Truck PTO(Power Take Off) Work

» I. What Is a Fire Truck PTO?

1. PTO Definition

PTO (Power Take-Off) is a critical component in the fire truck's power system. It is a gear transmission device installed between the engine and the transmission, designed to "divert" a portion of mechanical power from the vehicle's engine or transmission to the fire pump or other auxiliary equipment, without affecting the vehicle's normal driving capability.

The fire truck engine is originally responsible only for driving the wheels. However, once the fire truck arrives at the fire scene, the wheels no longer need power, while the fire pump requires power to draw and pressurize water. The PTO is the device that accomplishes this "power switch."

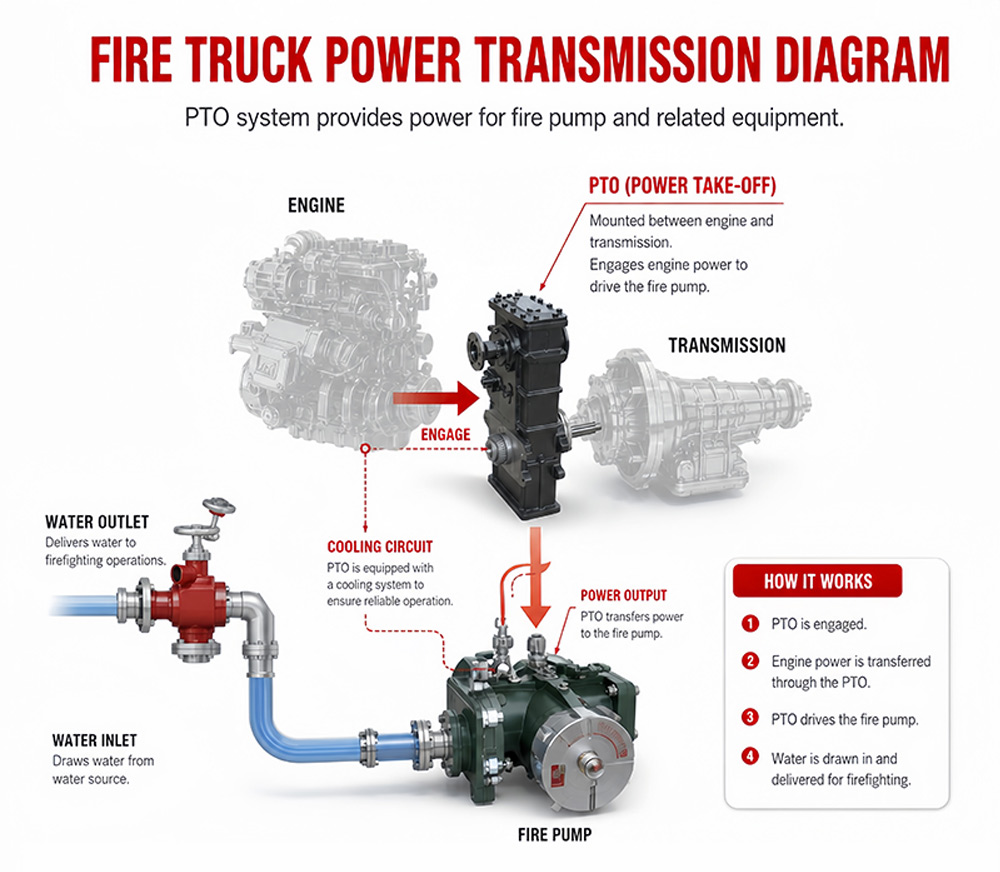

fire truck power transmission diagram

2. What Does Power Take-Off Mean?

Power Take-Off (PTO) literally means "power output device."

On a fire truck, it refers to extracting rotational power from the engine flywheel or transmission gears through gear engagement, and delivering it to the fire pump or other auxiliary equipment.

Its name describes its function:

  • Engine = Power source

  • PTO = Power distributor

  • Fire pump = Power consumption end

Therefore, the PTO is the bridge connecting the "power source" and the "firefighting system."

» II. Why Does a Fire Truck Need a PTO?

The core reason fire trucks must be equipped with a PTO is that firefighting operations require continuous, stable, high-power output that cannot rely on the vehicle's driving state.

Main reasons:

1. Provides continuous firefighting power

The fire pump needs to run for extended periods during firefighting operations. The PTO allows the engine to continuously drive the fire pump at idle or fixed RPM, ensuring stable water pressure and flow.

2. Improves power utilization efficiency

Without a PTO, a separate auxiliary engine would be required to drive the fire pump, which would increase:

  • Cost

  • Maintenance complexity

  • Risk of failure

  • Space occupation

The PTO directly utilizes the vehicle's engine power, improving overall efficiency.

3. Supports multiple firefighting systems

Modern industrial fire trucks may include not only water pumps but also:

  • Foam systems

  • Dry powder systems

  • High-pressure water systems

  • Remote-controlled fire monitors

Without a PTO, there are only two solutions:

  • Install a separate engine to drive the pump → increases weight, cost, maintenance points, and occupies space

  • Keep the pump permanently connected to the transmission → pump stops when vehicle stops, unable to pump water on site

The PTO solves both problems at once:

Mode PTO Status Power Destination Result
Driving mode Disengaged All to wheels Normal driving
Firefighting mode Engaged All to fire pump Pumping while stationary

» III. How Does a Fire Truck PTO Work?

The PTO is essentially a "power distribution and conversion system" that transforms vehicle driving power into firefighting operational power.

From an engineering perspective, the complete power path is:

Engine → Transmission → PTO → Drive Shaft → Fire Pump → Fire Monitor/Hose System

The PTO's working principle can be summarized in three key stages: power take-off, engagement, and transmission.

1. Power Take-Off — Where Does the Power Come From?

The PTO draws power from the engine. Depending on the installation position, the power take-off method differs:

PTO Type Installation Position Power Source Characteristics
Side-mounted PTO Transmission side Transmission countershaft gear Simple structure, lower power (≤50% engine power)
Sandwich PTO Between engine and transmission Engine flywheel Full power output, mainstream configuration
Split-shaft PTO Between transmission and driveshaft Transmission output shaft High power, allows pumping while driving



2. Engagement — How Is Power Connected?

After the driver presses the PTO switch in the cab, the engagement mechanism activates:

Engagement Method Working Principle Common On
Electric solenoid control Electrical signal activates solenoid, pushing shift fork Mainstream on modern fire trucks
Pneumatic control Compressed air pushes piston, actuating fork Large fire trucks
Manual cable Mechanical cable directly pulls fork Older vehicles

Operation sequence:

Press PTO switch → Solenoid/cylinder actuates → Shift fork pushes sliding gear → Meshes with flywheel or transmission gear → Power connected

3. Transmission — How Does Power Reach the Pump?

After the PTO output shaft begins rotating, power is transmitted through the drive shaft to the fire pump:

PTO output shaft rotates → Drive shaft → Fire pump input shaft → Pump impeller rotates → Water is pressurized and discharged

4. Complete Working Sequence



Step Action Result
Step 1 Engine starts, vehicle idling or driving Engine running, PTO disengaged
Step 2 Arrive at scene, driver presses PTO switch Driving power disengaged (on some models), PTO gear activated
Step 3 PTO establishes power connection with transmission Transmission power is diverted to PTO output shaft
Step 4 Drive shaft transmits power to fire pump Fire pump begins receiving continuous mechanical power
Step 5 Fire pump impeller rotates at high speed Suction → Pressurization → Delivery to discharge lines → Firefighting
Step 6 System reaches balanced RPM Stable output, adjustable pressure, flow, and spray pattern

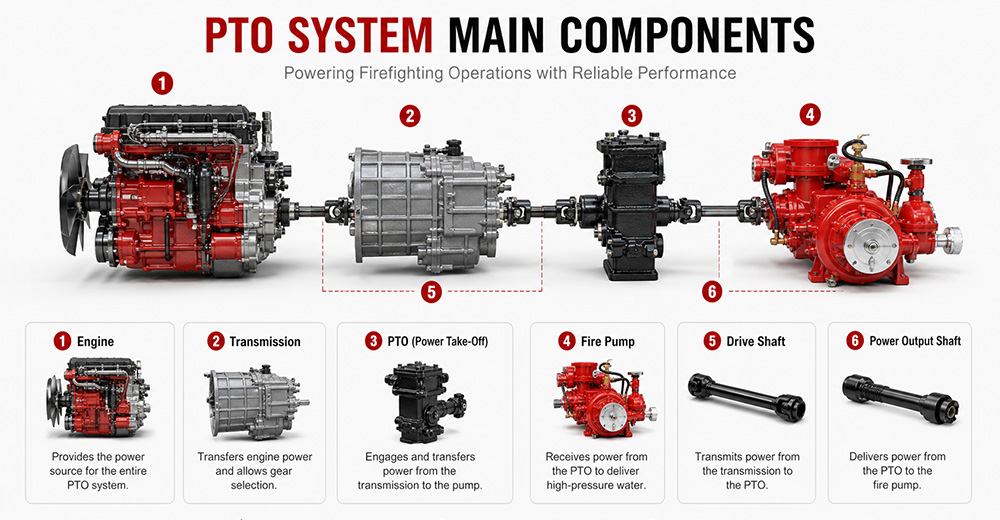

» IV. Main Components of the PTO System

The fire truck PTO system is a complete power transmission chain, with multiple components working together to transfer engine power to the fire pump. The system can be broken down into six core components:

1. Engine

The engine is the power source of the PTO system and the heart of the entire fire truck.

  • Function: Generates raw rotational power, driving the flywheel or crankshaft.

  • Power output: Typically 300–600 HP (depending on chassis model and configuration).

  • Relationship with PTO: The PTO draws power from the engine flywheel or crankshaft — it is the starting point of power.

  • Key characteristic: Engine RPM directly affects PTO output speed and the fire pump's water discharge capability. Fire trucks are typically equipped with high-power diesel engines, which not only drive the vehicle but also provide ample power reserve for the fire pump. After PTO engagement, the operator can control pump discharge pressure by adjusting engine RPM.

2. Transmission

The transmission is responsible for power delivery and speed matching.

  • Function: Receives engine power and adjusts speed and torque through different gear combinations.

  • Relationship with PTO: Side-mounted PTO draws power from internal transmission gears; sandwich PTO is installed at the front of the transmission.

  • Key characteristic: Transmission gear position does not affect PTO output speed — PTO operates independently of gear selection.

  • Two power take-off positions:

    • Transmission side window take-off: PTO mounted on transmission side, drawing power from countershaft or intermediate shaft gears; common on medium-duty fire trucks.

    • Transmission rear-end take-off (sandwich): PTO installed between engine and transmission, drawing power directly from the flywheel, enabling full power output.

3. PTO Unit

The PTO is the core of the entire system, responsible for "extracting" power from the engine and delivering it to the fire pump.

  • Function: Extracts power from the engine or transmission and converts it to the speed and torque suitable for the fire pump.

  • Installation position: Transmission side (side-mounted) or between engine and transmission (sandwich).

  • Key characteristic: Determines power transmission efficiency, speed matching, and operational convenience.

4. Drive Shaft

The drive shaft is the "power bridge" connecting the PTO and the fire pump.

  • Function: Transmits rotational power from the PTO output shaft to the fire pump input.

  • Structure: Typically consists of a metal shaft tube, universal joints, and splined connections.

  • Key characteristic: Must be precisely aligned to avoid vibration; universal joints allow angular compensation.



5. Fire Pump

The fire pump is the final load of the PTO system, responsible for converting mechanical energy into water pressure energy.

  • Function: Receives rotational power from the PTO, drives the impeller to rotate, draws water in, and discharges it under high pressure.

  • Type: Centrifugal pump (single-stage, two-stage, or multi-stage).

  • Typical flow rate: 20 L/s – 180 L/s (1,200 – 6,000 L/min).

  • Typical pressure: 1.0 – 2.5 MPa (10 – 25 bar).

6. PTO Control System

The PTO control system is the "command center" between the driver and the PTO system, responsible for engagement, disengagement, safety protection, and status indication.

  • Function: Controls PTO engagement and disengagement, monitors system status, and provides safety protection.

  • Operating location: Cab interior (primary control) and pump panel (auxiliary control).

  • Control methods: Manual cable, electric solenoid, pneumatic.

Specific control functions:

(1) PTO Engagement Control

The operator presses the PTO switch (electric solenoid/pneumatic) or pulls the lever (manual) in the cab. The control system sends a signal to engage the PTO's internal gears with the power source. After successful engagement is confirmed, an indicator light illuminates, allowing the operator to increase engine RPM.

(2) PTO Disengagement Control

The operator presses the switch again or resets the lever. The control system cuts the signal, and the PTO gears disengage. After disengagement is confirmed, the indicator light turns off.

» V. Different Types of Fire Truck PTO

1. Comparison of Three PTO Types

PTO Type Installation Position Power Source Power Output Typical Application
Sandwich PTO Between engine and transmission Engine flywheel Full power (≥90%) Fire pumpers, aerial trucks
Split-shaft PTO Middle of chassis driveshaft Transmission output shaft Full power Large vacuum trucks, airport fire trucks
Side-mounted PTO Transmission side Transmission gears Partial power (lower) Sprinkler trucks, small vacuum trucks



2. Advantages and Disadvantages of Each PTO Type

Sandwich PTO

  • Advantages: Full power output (≥90%), supports "pumping while driving" (dual-function), high transmission efficiency, easy lubrication.

  • Disadvantages: Higher cost, complex installation, requires modification to the engine-transmission connection.

Split-shaft PTO

  • Advantages: Full power output, no additional space required, high reliability, good dynamic balance, can replace auxiliary engine to drive large pumps.

  • Disadvantages: Requires cutting the original driveshaft, installation position selection must consider driveshaft angle and length compensation.

Side-mounted PTO

  • Advantages: Low cost, simple installation, can draw power directly from the transmission side.

  • Disadvantages: Only partial power available, lower output torque, cannot drive high-power fire pumps, mainly used for low-speed, low-power equipment.

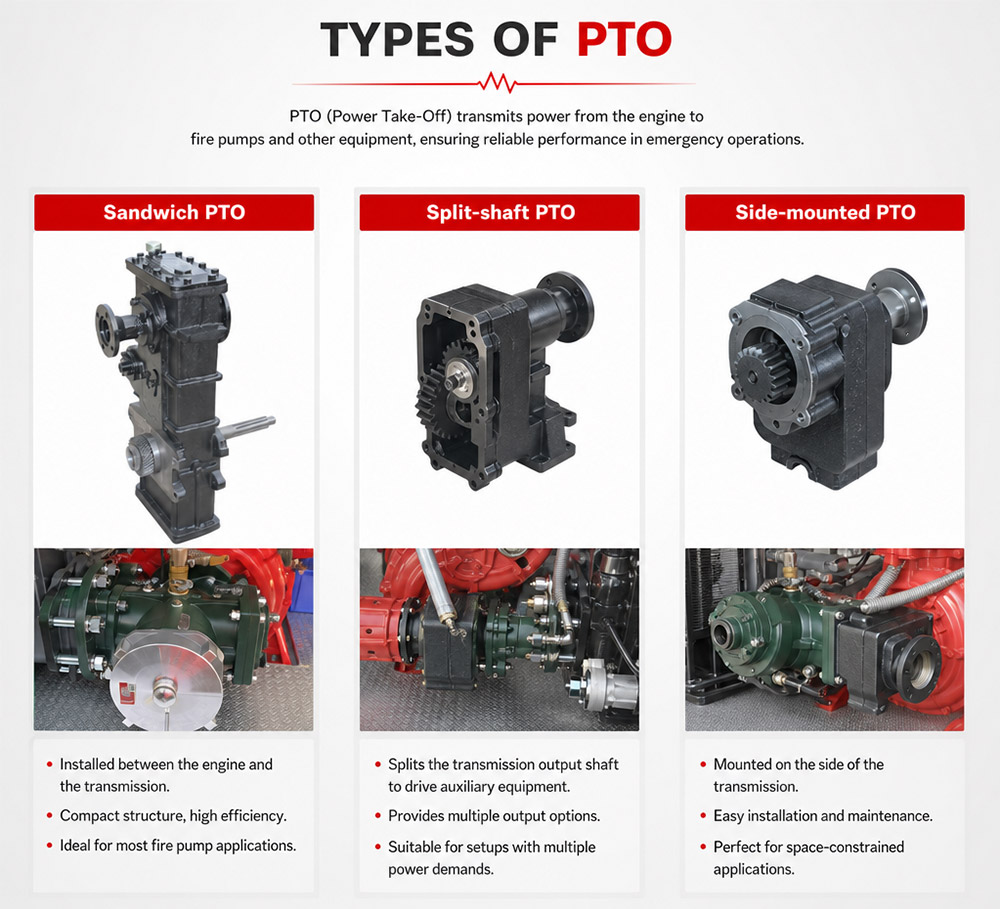

Types of Power Take-off (PTO) for Fire Trucks

» VI. How Does the PTO Drive the Fire Pump?

1. Power Transmission Chain

The process follows a clear mechanical transmission chain:

Engine → PTO → Drive Shaft → Fire Pump → Impeller Rotation → Suction → Pressurization → Fire Monitor

2. Why Is Fire Pump Pressure Stable?



Factor Role
Centrifugal pump characteristic When impeller speed is constant, discharge pressure remains naturally stable
PTO rigid connection No slippage or power loss, ensuring continuous stable power input
Pressure governor Automatically detects flow changes and adjusts engine RPM to maintain set pressure
Relief valve Automatically bypasses when pressure exceeds limit, preventing equipment damage

3. Why Does Engine RPM Affect Pump Pressure?

① Pump speed is determined by engine RPM

Fire pump impeller speed = Engine RPM × PTO ratio. The PTO ratio is fixed (e.g., 1.75:1), so pump speed changes directly with engine RPM.

Calculation formula:

Engine RPM × PTO ratio = Pump speed (RPM)

② Physical relationship between pressure and speed

The pressure generated by a centrifugal pump is proportional to the square of the impeller speed. This physical law means that small changes in RPM cause significant pressure fluctuations.

  • Speed increases → Centrifugal force increases → Discharge pressure rises

  • Speed decreases → Centrifugal force decreases → Discharge pressure drops

How Does a Isuzu Fire Truck PTO Work

» VII. Common PTO Faults and Solutions

1. PTO will not engage

  • Possible causes: Low air pressure (pneumatic type), faulty solenoid, damaged or stuck cable, interlock conditions not met (parking brake not applied, transmission not in neutral).

  • Solutions: Check air system pressure (must be ≥0.6 MPa); test solenoid; inspect cable; confirm parking brake is applied and transmission is in neutral.

2. PTO engages but pump does not work

  • Possible causes: PTO clutch failure, broken drive shaft or worn splines, damaged internal gears.

  • Solutions: Check PTO clutch engagement; inspect drive shaft for breakage or loose connections; disassemble and inspect internal gears.

3. PTO unusual noise

  • Possible causes: Poor gear meshing or wear, worn bearings, insufficient or degraded lubrication, PTO not fully disengaged.

  • Solutions: Check gear clearance and tooth wear; inspect bearings; replace with qualified lubricant; confirm PTO is fully disengaged.

4. PTO oil leakage

  • Possible causes: Worn or deteriorated seals, cracked housing, loose mounting bolts.

  • Solutions: Replace seals (O-rings, oil seals); inspect housing for cracks; tighten mounting bolts.

5. PTO overheating

  • Possible causes: Prolonged high-load operation, insufficient or degraded lubricating oil, cooling system failure.

  • Solutions: Reduce load or shut down for cooling; replace with qualified lubricant; inspect cooling lines.

6. PTO insufficient power

  • Possible causes: Improper PTO ratio selection, engine RPM set too low, clutch slippage.

  • Solutions: Confirm PTO ratio matches the fire pump; increase engine RPM to rated operating range; inspect clutch for slippage.

» VIII. FAQ

Q1. What does PTO stand for on a fire truck?

PTO stands for Power Take-Off. It is a mechanical system that transfers engine power from the truck's transmission to the fire pump. In simple terms, PTO allows the fire truck's engine to power the pumping system so it can deliver high-pressure water or foam for firefighting operations without needing a separate engine. It is a critical component in industrial and municipal fire trucks.

Q2. Why do fire trucks need a PTO?

Fire trucks need a PTO because it enables the vehicle's main engine to drive the fire pump efficiently. Without a PTO, the fire pump would require a separate engine, which increases cost, weight, and maintenance complexity. PTO systems provide a compact, reliable, and fuel-efficient way to ensure continuous water or foam supply during firefighting operations.

Q3. Can a fire truck operate without a PTO?

Most modern fire trucks cannot operate their pumping system without a PTO because the PTO is responsible for transferring engine power to the fire pump. However, some specialized fire vehicles may use an independent auxiliary engine to drive the pump. These designs are less common due to higher cost, increased maintenance, and lower efficiency compared to PTO-based systems.

Q4. What is the difference between PTO and a fire pump?

The PTO is a power transmission device, while the fire pump is a water or foam pumping system. The PTO delivers mechanical power from the engine to the pump, and the fire pump converts that power into hydraulic pressure to move water or foam. In short, PTO is the "power source connector," and the fire pump is the "firefighting output device."

Q5. How much power can a fire truck PTO provide?

The power output of a fire truck PTO depends on the vehicle design and transmission system. Typically, PTO systems can provide between 50 kW to over 300 kW of mechanical power. Heavy-duty industrial and airport fire trucks often use high-capacity PTO systems capable of supporting large-flow fire pumps and continuous high-pressure operations.

Q6. What are the different types of fire truck PTOs?

There are several types of fire truck PTO systems, including side-mounted PTO, rear-mounted PTO, split shaft PTO, and full power PTO. Side-mounted PTO is commonly used in standard fire trucks, while split shaft and full power PTO systems are used in industrial and airport fire trucks where higher power output and continuous operation are required.

Q7. How do you maintain a fire truck PTO?

PTO maintenance includes regular inspection of lubrication oil levels, checking for leaks, tightening mounting bolts, and ensuring proper alignment of the drive shaft. Operators should also test engagement and disengagement functions regularly. Preventive maintenance is essential to avoid overheating, mechanical wear, and unexpected failure during emergency operations.

Q8. What causes a fire truck PTO to fail?

Common causes of PTO failure include insufficient lubrication, worn gears, misalignment of the drive shaft, overheating, and improper operation by the driver. Electrical or hydraulic control system failures can also prevent PTO engagement. Regular maintenance and correct operating procedures significantly reduce the risk of PTO failure.

Q9. Which PTO is best for industrial fire trucks?

For industrial fire trucks, the best option is usually a split shaft PTO or full power PTO system. These systems can handle high power output, continuous operation, and large-capacity fire pumps. They are widely used in petrochemical plants, refineries, airports, and large industrial facilities where reliable and long-duration firefighting performance is required.

Q10. What should buyers consider when choosing a fire truck PTO?

Buyers should consider engine power compatibility, required fire pump flow rate, vehicle type, and working environment. It is also important to evaluate PTO durability, cooling performance, maintenance accessibility, and compatibility with the chassis. For export projects, compliance with international standards and local regulations should also be taken into account to ensure approval and operational reliability.

» IX. Key Takeaways

  • PTO (Power Take-Off) is the core system that transfers engine power to the fire pump — it determines whether the entire firefighting system can operate properly.

  • The fire truck power chain is: Engine → Transmission → PTO → Drive Shaft → Fire Pump → Fire Monitor. Any weak link in this chain affects final firefighting performance.

  • The primary function of the PTO is to provide stable, continuous mechanical power output, enabling the fire truck to deliver efficient water or foam supply without requiring a separate engine.

  • Different PTO types (Side-mounted, Rear-mounted, Split shaft, Full power) are suited to different fire truck classes. Industrial fire trucks typically prioritize high-power PTO systems.

  • PTO performance must match the fire pump flow rate and vehicle chassis, otherwise issues such as insufficient power, unstable pressure, or system overload may occur.

  • Regular PTO system maintenance (lubrication, tightening, alignment inspection) is key to ensuring reliable fire truck operation, especially in high-intensity industrial applications.

  • When purchasing industrial fire trucks, buyers should not focus solely on price. PTO power, stability, compatibility, and after-sales support are equally critical factors to evaluate.

  • For high-risk scenarios such as petrochemical plants, airports, and large industrial parks, Full Power PTO or Split Shaft PTO systems are recommended to ensure continuous operational capability.



Facebook Linkedin Youtube Twitter Pinterest

Informazioni correlate

Potresti essere interessato alle seguenti informazioni

Autopompa ad acqua o autopompa a schiuma: quale scegliere?
Autopompa ad acqua o autopompa a schiuma: quale scegliere?

Autobotti antincendio I camion dei pompieri con sistema a schiuma sono adatti a spegnere incendi ordinari che coinvolgono legno, carta e stoffa. I camion dei pompieri con sistema a schiuma sono adatti a spegnere incendi di liquidi infiammabili come benzina e olio. La scelta del mezzo più adatto dipende dai rischi presenti. UN autopompa antincendio Trasporta un grande serbatoio d'acqua e si affida a una pompa ad alta pressione per erogare l'acqua tramite tubi flessibili o un cannone ad acqua. È il tipo di autopompa più comune utilizzato dai vigili del fuoco municipali e dai siti industriali di tutto il mondo. UN camion dei pompieri con schiuma D'altra parte, è specificamente progettato per trasportare e distribuire schiuma antincendio. Quando l'acqua da sola non è in grado di estinguere efficacemente un incendio, come nel caso di liquidi infiammabili, sostanze chimiche o incendi di carburante, la schiuma è la scelta migliore. La schiuma agisce creando una sorta di "coperta" sopra il fuoco, interrompendo l'apporto di ossigeno e impedendo la riaccensione. I. Cos'è un'autopompa antincendio? Un'autopompa antincendio è esattamente ciò che il nome suggerisce: un veicolo dotato di un grande serbatoio d'acqua, una potente pompa e tubi o lance per erogare acqua sugli incendi. Il serbatoio d'acqua ha in genere una capacità compresa tra 500 e 3.000 galloni (circa 2.000-12.000 litri). La pompa aspira l'acqua dal serbatoio o da una fonte esterna come un idrante, un lago o uno stagno, e la spinge attraverso i tubi ad alta pressione. Dove le autobotti antincendio sono più efficaci: I camion dei pompieri sono ideali per Incendi di classe A che coinvolgono combustibili ordinari: Legno e legname Carta e cartone Tessuto e stoffa Gomma e plastica Erba, arbusti e materiali forestali Se l'incendio coinvolge materiali combustibili in una casa, un magazzino o un campo, di solito l'acqua è sufficiente a spegnerlo. Limitazioni dell'acqua: L'acqua ha un grosso punto debole. Quando viene spruzzata su liquidi infiammabili come benzina, olio o sostanze chimiche, affonda perché è più pesante di questi combustibili. Il combustibile galleggia in superficie e continua a bruciare. In alcuni casi, l'acqua può persino propagare l'incendio a un'area più ampia. Ecco perché l'acqua da sola non è efficace per spegnere gli incendi di liquidi infiammabili. Specifiche della pompa antincendio dell'autopompa antincendio: Autocisterna antincendio addetto antincendio specifiche: II. Cos'è un'autopompa con schiuma? Un'autopompa antincendio a schiuma è un veicolo specializzato progettato per trasportare e distribuire schiuma antincendio. È dotata di due serbatoi separati: uno per l'acqua e uno per il concentrato di schiuma. Un sistema di dosaggio della schiuma miscela i due componenti in un rapporto specifico, in genere dell'1%, 3% o 6% di concentrato di schiuma rispetto all'acqua. Questa miscela passa quindi attraverso un ugello dove viene aggiunta aria, creando una coltre di schiuma espansa e s...

Dettagli
Come funzionano i camion dei pompieri: sistemi e componenti essenziali
Come funzionano i camion dei pompieri: sistemi e componenti essenziali

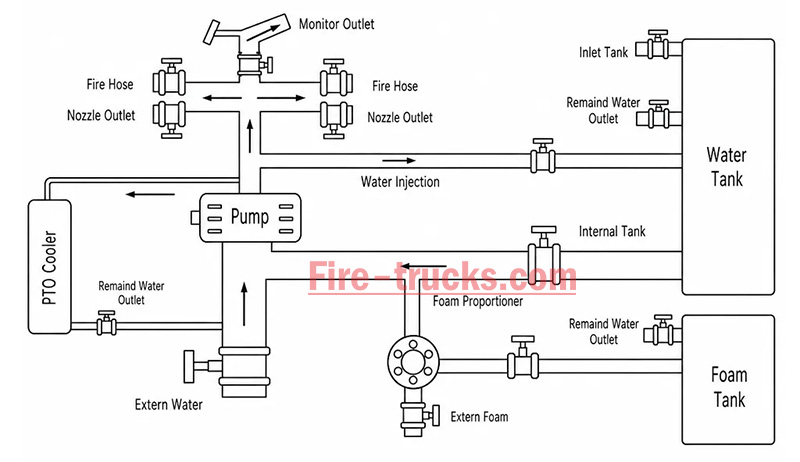

Autopompe Il loro funzionamento si basa sul coordinamento di molteplici sistemi per garantire l'approvvigionamento idrico, la generazione di pressione e lo spegnimento degli incendi. La comprensione di questi principi aiuta le squadre antincendio a operare efficacemente nelle situazioni di emergenza. » I. Come funzionano i camion dei pompieri: ▪ A. Sistema di pompaggio: Il cuore del sistema antincendio: Il cuore di ogni autopompa è la sua pompa. Questa potente unità aspira l'acqua dal serbatoio di bordo o da una fonte esterna, come un idrante, un lago o uno stagno, e la distribuisce attraverso tubi ad alta pressione. La pompa più comunemente utilizzata è la pompa centrifuga, che si basa su una girante rotante per pressurizzare e spostare l'acqua. I vigili del fuoco controllano il flusso d'acqua utilizzando una serie di leve e manometri sul pannello di controllo della pompa. Possono regolare la pressione secondo necessità e dirigere l'acqua verso più manichette contemporaneamente. Tipo di pompa Caratteristiche Migliore applicazione Pompa centrifuga monostadio Flusso elevato, pressione moderata Vigili del fuoco municipali in generale Pompa centrifuga a due stadi Commutabile tra volume e pressione Edifici alti, lunghi tubi flessibili Pompa multistadio pressione molto alta Impianti industriali, sistemi di schiuma ▪ Parametri chiave della pompa: › Portata: da 1.200 a 6.000 litri al minuto (a seconda del modello) › Pressione massima: 1,0 - 2,5 MPa (10-25 bar) › Tempo di innesco: ≤30 secondi ▪ B. Serbatoio e sistema di stoccaggio dell'acqua: › Capacità del serbatoio: da 500 a 1.500 galloni (circa da 2.000 a 6.000 litri), a seconda delle dimensioni e del tipo di veicolo › Materiale del serbatoio: acciaio inossidabile resistente alla corrosione o acciaio al carbonio rivestito › Deflettori interni: Scomparti multipli con design anti-sovrapressione per controllare il movimento dell'acqua durante gli interventi di emergenza › Tempo di riempimento: ≤3 minuti tramite idrante antincendio o aspirazione › Indicatore del livello dell'acqua: indicatore visivo sul lato del serbatoio; display opzionale in cabina Il serbatoio è costruito con materiali resistenti alla corrosione, in genere acciaio inossidabile o acciaio al carbonio rivestito, con piastre deflettrici interne che controllano l'afflusso d'acqua durante la guida in situazioni di emergenza. ▪ C. Sistemi di tubi flessibili e ugelli I camion dei pompieri trasportano vari tipi di tubi flessibili con funzioni diverse: › Tubo di attacco: diametro da 1,5 a 2,5 pollici — eroga acqua direttamente alla fonte dell'incendio › Tubo di alimentazione: 4 - 5 pollici di diametro — trasporta l'acqua dagli idranti o da altre pompe › Tubo di sovralimentazione: piccolo diametro su avvolgitubo — utilizzato per piccoli incendi come incendi di erba o di veicoli All'estremità del tubo, l'ugello consente ai vigili del fuoco di controllare il getto d'acqua, regolandone la pressione, il modello e la direzione in base al tipo di incen...

Dettagli
Progetto di successo per il veicolo antincendio Isuzu 700P, anno 2026.
Progetto di successo per il veicolo antincendio Isuzu 700P, anno 2026.

Essendo la fabbrica di autopompe Isuzu più professionale, il progetto principale dell'autopompa antincendio Isuzu NPR con sistema ad acqua e schiuma consiste nell'integrare un sistema antincendio a schiuma in un'autocisterna, creando un'attrezzatura antincendio composita in grado di spruzzare sia acqua che schiuma. Può estinguere autonomamente gli incendi, fornire acqua o miscela di schiuma ad altre attrezzature ed è adatta per operazioni in aree aride e con scarsità d'acqua. ★ Tecnico Specifiche Tutti i camion dei pompieri di CS Trucks, realizzati al 100% in base alle esigenze del cliente. Capacità Modello del motore Acqua Schiuma Pompa antincendio Addetto antincendio 2.500 litri ISUZU 4HK1 / 19 0 CV 2.500 litri 500 litri Pompa antincendio CB10/40 PL8/32 Autocarro con cabina e telaio ISUZU Fire Truck ufficiale del 2026 Disegno originale del telaio dell'autopompa del 2026 Articolo Dettagli di progettazione dei camion dei pompieri Isuzu Nucleo di progettazione Integra un sistema di estinzione a schiuma in un'autocisterna antincendio, creando un veicolo antincendio a doppia capacità in grado di erogare sia acqua che schiuma. Le caratteristiche includono: • Sistema antincendio indipendente • Fornitura di acqua o miscela di schiuma ad altre apparecchiature • Adatto ad aree aride o con scarsità d'acqua, consente un utilizzo multifunzionale Concetto di design generale Progettato per soddisfare le esigenze antincendio in officine e aree circostanti, con capacità potenziate per incendi di olio, di origine elettrica e di materiali solidi, il veicolo è costituito da un telaio e da una carrozzeria specializzata, che privilegia l'affidabilità, la multifunzionalità e la facilità d'uso. Selezione del telaio • Utilizza telai di tipo II di comprovata affidabilità per impieghi medi o pesanti • La trazione integrale è consigliata per migliorare la mobilità e la trazione su terreni complessi NUOVO DESIGN 2026 PER GLI AUTOCARRI ANTINCENDIO ISUZU 700P Componenti principali del sistema e punti chiave della progettazione 1. Serbatoio dell'acqua e serbatoio del liquido schiumogeno • Materiale: acciaio inossidabile, resistente alla corrosione • Capacità consigliata: serbatoio dell'acqua 3000–5000 litri, serbatoio del liquido schiumogeno 300–600 litri • Ottimizzazione strutturale: deflettori interni separano le camere dell'acqua e della schiuma, commutabili tramite porte di collegamento in modalità a serbatoio d'acqua singolo, consentendo un utilizzo multiuso. 2. Sistema di dosaggio della schiuma • Utilizza un dosatore a pressione bilanciata (componente principale) per miscelare con precisione acqua e concentrato di schiuma in rapporti del 3% o del 6%. • Uscita stabile, non influenzata da fluttuazioni di portata o pressione, adatta anche a operatori non specializzati. • Dotato di ingresso esterno per l'aspirazione della schiuma per il rifornimento in loco 3. Sistema di scarico • Pompa antincendio: pompa centrifuga multistadio ad alta efficienza e risparmio energetico, por...

Dettagli
Monitor di polvere secca fisso PF5-15 della Cina
Monitor di polvere secca fisso PF5-15 della Cina

Il PF5-15 monitor fisso di polvere secca Utilizza polvere secca come mezzo e si basa su una base fissa per una spruzzatura stabile. È adatto per aree chimiche e magazzini e può coprire rapidamente la superficie in fiamme nelle fasi iniziali di un incendio, migliorando l'efficienza di estinzione. IL Monitor fisso per polvere secca PF5-15 ha una struttura robusta, è facile da usare e può essere collegato a un sistema di controllo automatico per l'attivazione a distanza e una spruzzatura precisa. » Ⅰ. Monitor fisso per polvere secca PF5-15 struttura: Caratteristiche del monitor fisso per polvere secca PF5-15: ● Completamente funzionante; ● Struttura semplice e innovativa; ● Prestazioni stabili e facile manutenzione; ● Bassa pressione di ingresso; ● Dotato di valvola di scarico automatica con funzioni di bloccaggio orizzontale e verticale; ● Materiale: lega di alluminio fusa di precisione; ● Testa del cannone: lega di alluminio. » Ⅱ. Cannone a schiuma PL24 specifiche: Modello Fluire ( kg /S ) Allineare ( M ) Pressione di esercizio nominale ( Mpa ) Rotazione del passo ( ° ) Rotazione orizzontale ( ° ) L×P×A ( mm ) Peso ( Kg ) PF5-15/40 40 ≥42 0,80 -45 ~ +70 0 ~ 360 980x340x550 28.5 » III. Applicazioni del prodotto: Autopompa con monitor fisso a polvere secca PF5-15 Test del monitor a polvere secca fissa PF5-15 Il monitor fisso a polvere secca PF5-15 offre un'ampia gittata di spruzzo e un'ampia copertura, e può formare rapidamente una barriera antincendio a polvere secca. È adatto per installazioni fisse come impianti chimici, depositi di petrolio e aree di stoccaggio, garantendo capacità di spegnimento incendi continue e stabili su ampie aree.

Dettagli
Codice di errore del motore Isuzu del camion dei pompieri 6HK1-TC
Codice di errore del motore Isuzu del camion dei pompieri 6HK1-TC

Camion dei pompieri Isuzu 6HK1-TC , anche chiamato Veicolo antincendio di soccorso Isuzu , Diagnosi e soluzioni dei codici di errore del motore. Il motore Isuzu 6HK1-TC utilizza l'avanzato sistema di controllo elettronico della pompa di iniezione TICS, mentre la centralina ECU (Engine Control Unit) è dotata di autodiagnosi. Quando il sistema rileva un guasto, la spia "CHECK ENGINE" si accende e il codice di errore corrispondente viene memorizzato. Comprendere l'interpretazione e le soluzioni per questi codici di errore può migliorare efficacemente l'efficienza della manutenzione del motore. Codici di errore comuni e soluzioni Codici di errore della serie P P0101 (Circuito del sensore di flusso d'aria di massa basso) Controllare il sensore della temperatura del liquido di raffreddamento del motore e il relativo cablaggio. Verificare la tensione di alimentazione del sensore e il collegamento a massa. Sostituire la centralina o il sensore se necessario. P0102 (Circuito sensore di flusso d'aria di massa alto) Controllare la qualità del carburante e le condizioni del filtro. Pulire il sistema di alimentazione. Controllare il regolatore di pressione del carburante, la pompa del carburante e i circuiti degli iniettori. P0103 (Circuito sensore di flusso d'aria di massa A alto) Controllare il circuito del segnale del sensore per verificare la presenza di un cortocircuito. Testare lo stato operativo del sensore. Sostituire il sensore o la centralina, se necessario. Codici di errore digitali 10 (Errore sensore rack) Controllare il sensore del rack e il relativo cablaggio. Verificare la normale trasmissione del segnale. 11 (Errore del sistema servo del regolatore di velocità) Controllare lo stato operativo del servosistema del regolatore di velocità. Testare i collegamenti dei circuiti correlati. 14 (Errore sensore velocità ausiliario) Controllare la posizione di installazione del sensore di velocità ausiliario. Testare l'uscita del segnale del sensore. 15 (Errore sensore N-TDC) Controllare la connessione del sensore N-TDC Verificare l'accuratezza del segnale Manutenzione del sistema e misure preventive SN Articoli diagnostici Tempo di decisione Controllo di backup dati regolatore elettronico Prima di partire 10 Errore del sensore del rack 160 ms Fuori olio o velocità costante Controllo normale 11 Errore del sistema servo del governatore 1s Fuori olio o velocità costante Controllo normale 14 Errore del sensore di velocità secondario 10 secondi Controllo normale Controllo normale 15 Errore del sensore N-TDC — Controllo normale Controllo normale 14/15 Errore del sensore N-TDC e del sensore di velocità secondario 2,5 secondi Olio rotto Controllo disattivato 211 Errore del sensore della temperatura del carburante 3 secondi 20℃ Controllo disattivato 22 Errore del sensore della temperatura atmosferica 1s 25℃ 23 Errore del sensore della temperatura del liquido di raffreddamento del motore 3 secondi 55℃ Controllo normale Connettore Terminale n. Segnale Diametro/cope...

Dettagli
Suggerimenti per la manutenzione del motore dei veicoli antincendio Isuzu 6HK1
Suggerimenti per la manutenzione del motore dei veicoli antincendio Isuzu 6HK1

Veicoli antincendio Isuzu 6HK1 , anche chiamato Camion dei vigili del fuoco Isuzu , Se il motore di un camion dei pompieri Isuzu si surriscalda, è necessario controllare innanzitutto le seguenti aree: 1. Sistema di raffreddamento: problemi come una ventola danneggiata, un radiatore intasato, un termostato danneggiato o una quantità insufficiente di liquido di raffreddamento possono contribuire al surriscaldamento del motore. 2. Qualità e quantità dell'olio: anche una scarsa qualità dell'olio o una quantità insufficiente possono causare il surriscaldamento del motore. 3. Anche guasti meccanici come scoppio del cilindro, crepe nella canna del cilindro o crepe nella canna del cilindro possono causare questo fenomeno. Essendo un propulsore diesel per impieghi gravosi, il motore Isuzu 6HK1 richiede il rigoroso rispetto delle specifiche tecniche per la manutenzione. I punti chiave sono i seguenti: 1. Comprensione strutturale e specifiche di smontaggio e montaggio Meccanismo albero motore-biella La canna del cilindro presenta un design a accoppiamento libero, che richiede l'uso di utensili speciali per evitare che cada durante lo smontaggio e il montaggio. Il gioco standard è compreso tra 0,122 e 0,156 mm. Il diametro esterno del pistone ha una tolleranza ristretta (114,894–114,909 mm). Durante l'installazione, prestare attenzione al senso di apertura delle fasce elastiche e alla regolazione dei "tre giochi" (gioco terminale, gioco laterale e gioco posteriore). Il basamento inferiore è una struttura monoblocco e deve essere sollevato durante la manutenzione per evitare deformazioni. Allineamento del sistema di distribuzione Durante il montaggio del cambio, allineare i segni dell'ingranaggio dell'albero motore e dell'ingranaggio intermedio. Il segno B sull'albero a camme deve essere a filo con la superficie della testata. Il motore deve trovarsi al punto morto superiore di compressione sul primo cilindro. Durante l'installazione della pompa di iniezione del carburante, allineare l'indicatore di fasatura con il punto S sul connettore e allineare il segno dell'anticipo dell'iniezione con l'indicatore del corpo della pompa. • Il motore lineare a corrente continua spinge la bobina verso l'alto e verso il basso in base al segnale di uscita dell'unità di controllo. • La biella installata sul gruppo bobina trasmette il movimento verticale della bobina al blocco di collegamento, che è installato all'estremità della cremagliera. Sotto la spinta del blocco di collegamento, la cremagliera si muove a sinistra e a destra per modificare la quantità di carburante iniettata. Quando il gruppo bobina si muove verso l'alto, il collegamento spinge la cremagliera per aumentare la direzione dell'olio; viceversa, quando il gruppo bobina si muove verso il basso, la cremagliera si muove nella direzione di riduzione dell'olio, e la funzione della colonna è quella di convertire il movimento verticale all'altezza della cremagliera. • Il blocco di rame è montato sulla parte superior...

Dettagli

Lascia un messaggio

Lascia un messaggio
Se sei interessato ai nostri prodotti e desideri maggiori dettagli, lascia un messaggio qui, ti risponderemo il prima possibile.
Invia
Contattaci:info@fire-trucks.com

Casa

Prodotti

whatsapp

contatto
