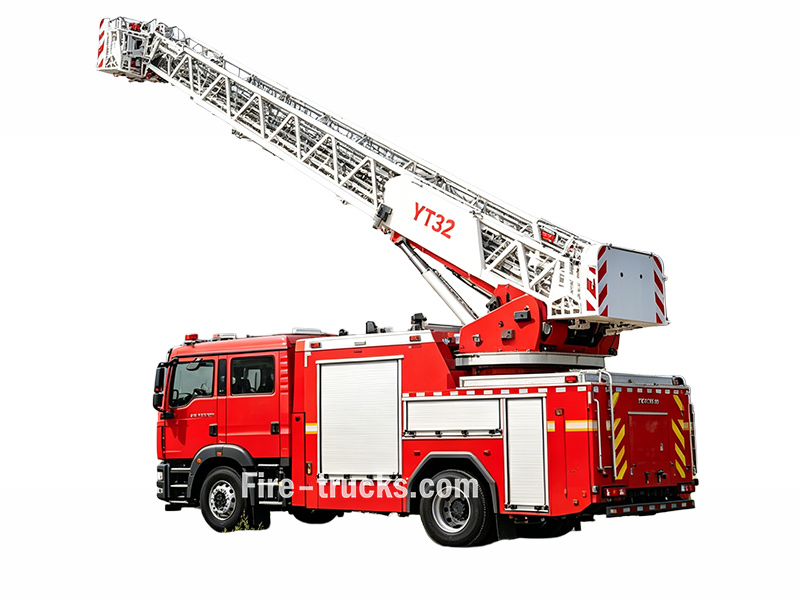

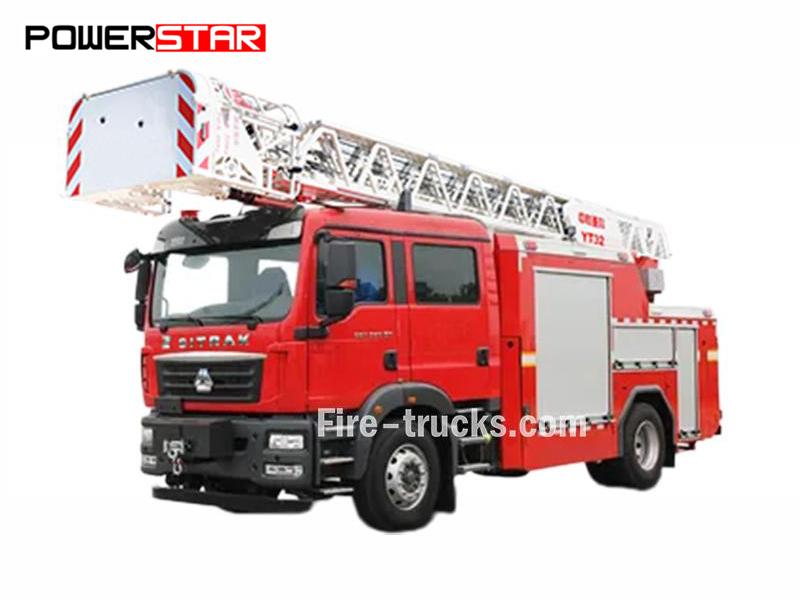

Veicolo antincendio con piattaforma aerea HOWO da 25 metri

Veicolo antincendio con piattaforma aerea HOWO da 25 metri

L'autocarro antincendio con piattaforma aerea HOWO da 25 metri è dotato di un motore MC07H.35-60 (257 kW) e di un telaio HOWO 4×2. Dispone di una scala telescopica a 4 sezioni che raggiunge un'altezza di 25 m e uno sbraccio di 15 m. L'autocarro trasporta 2.000 L di acqua e 350 L di schiuma. Una pompa CB10/60-MBP eroga 3.600 L/min e il monitor sul tetto ha una portata di 65 m. La piattaforma di lavoro da 300 kg include il livellamento automatico. Le caratteristiche di sicurezza includono il blocco per sovraccarico, la protezione dall'inclinazione e un faro LED su mast da 5 m per le operazioni notturne.

  • Telaio del camion:

    HOWO 4x2
  • Capacità di lavoro:

    2,000 L water + 350 L foam
  • Potenza del motore:

    350 HP/ MC07H.35-60
  • Pompa antincendio:

    CB10/60-MBP
  • Flusso della pompa:

    3,600 L/min (max) / 2,400 L/min at ladder height (1.2 MPa)
  • Pressione di lavoro:

    1.2 MPa
  • Monitor antincendio:

    PSKD10/60W
  • Monitorare il flusso:

    2,400 L/min
  • Sistema di compressore d'aria:

    CAFS 60/10/60-ZL-B
  • Lunghezza massima del braccio:

    25 m
Facebook Linkedin Youtube Twitter Pinterest

Il veicolo antincendio con scala aerea HOWO da 25 m (chiamato anche autocarro antincendio con piattaforma aerea, autocarro di soccorso con scala antincendio o unità antincendio elevata) è costruito su un telaio HOWO 4×2 con motore MC07H.35-60 da 257 kW. Questo mezzo antincendio e soccorso HOWO 25 m con sistema CAFSè dotato di una scala telescopica a 4 sezioni che raggiunge un'altezza operativa di 25 m e uno sbraccio di 15 m, oltre a un serbatoio dell'acqua da 2.000 L e un serbatoio schiuma da 350 L. Una pompa antincendio CB10/60-MBP eroga 3.600 L/min e il monitor sul tetto ha una gittata di 65 m. La piattaforma di lavoro da 300 kg include un sistema intelligente di livellamento automatico. Le caratteristiche di sicurezza includono protezione dal sovraccarico, arresto in caso di inclinazione, sistema anticollisione e un faro LED su palo da 5 m per le operazioni notturne, rendendolo una scelta affidabile per il soccorso antincendio in edifici alti, la protezione di strutture industriali e le missioni di risposta alle emergenze.

Veicolo antincendio con piattaforma aerea HOWO da 25 metri

Elementi principali

Parametri tecnici per il veicolo antincendio con scala aerea HOWOVeicolo antincendio con scala aerea

Capacità operativa

Serbatoio acqua

4000 L

Serbatoio schiuma

2000 L

Sistema scala aerea

Materiale della scala

25 m

Sbraccio massimo operativo

15 m

Carico nominale della piattaforma di lavoro

300 kg

Area della piattaforma

1,34 m²

Sezioni della scala

4 sezioni telescopiche sincronizzate

Materiale della scala

Tubo in acciaio sagomato speciale ad alta resistenza

Livellamento della piattaforma

Sistema intelligente indipendente di livellamento meccatronico-idraulico

Lunghezza del cavo d'acciaio

≥36 m

Installazione

Parte anteriore del veicolo, con 4 stabilizzatori

Rotazione della torretta

Continua a 360°

Tempo di azionamento combinato della scala

≤ 55 s

Portata del sistema di spruzzatura autoprotettivo

≥ 285 L/min

Sistema verricello

Tipo di azionamento

Controllo elettrico

Tensione massima

≥7000 kg

Diametro della fune metallica

≥11,5 mm

Lunghezza della fune metallica

≥36 m

Installazione

Parte anteriore del veicolo, con 4 supporti

Pompa antincendio

Modello della pompa

CB10/60-MBP

Portata massima

600 L/min

Portata a 1,2 MPa (altezza massima della scala)

2400 L/min

Tipo di pompa

PTO a piena potenza dal motore del telaio

Connessione di uscita della pompa

DN80 × 2 (sinistra e destra)

Connessione di aspirazione della pompa

DN125 × 2 (sinistra e destra)

Connessione di alimentazione del giunto

DN80 × 2 (sinistra e destra)

Sistema CAFS

Modello CAFS

CAFS 60/10/60-ZL-B

CAFS 60/10/60-ZL-B

0,85 MPa

Proporzione di schiuma

0,2~1% (regolazione automatica completa)

Connessione di uscita CAFS

DN65 × 2 (sinistra e destra)

Monitor antincendio

Modello del monitor

Elkhart PSKD10/60W-7100EXM

Tipo di monitor

Controllo elettrico, con regolazione orizzontale/inclinazione e del modello di flusso

Portata nominale

2400 L/min

Portata

≥65 m

Raggio massimo di spegnimento incendi

80 m

Rotazione orizzontale

-46° ~ +46° (±1°)

Cabina

Struttura

Doppia fila, 4 porte, con interfaccia radio predisposta

Sedili

2+4, con cintura di sicurezza a 3 punti; i 4 sedili posteriori con supporto SCBA per bombole d'aria da 6-9 L, con vano portaoggetti sotto i 4 sedili posteriori

Funzioni aggiuntive

Limitatore elettronico della velocità del veicolo, sistema di riscaldamento elettrico per avviamento a freddo

Sistema di illuminazione del palo telescopico

Luci di avvertimento

2× luci circolari rosse sul tetto della cabina, 2× lampeggianti quadrati rossi posteriori

Sistema sirena Integrato nella cabina; allarme antincendio, sirena, funzione PA
Attrezzatura varia
Sistema di assistenza alla retromarcia Sistema di assistenza alla retromarcia
Kit di attrezzi
Kit di attrezzi standard
Documenti Manuale utente (2 copie), elenco attrezzi, elenco accessori, elenco parti soggette a usura (inclusi fusibili 5A/10A, 5 pezzi ciascuno), documenti del telaio, certificato
documenti del telaio, certificato Manichette antincendio, filtro, raccordi, chiavi, lance acqua/schiuma, kit di attrezzi base, manuale in inglese, sistema completo di illuminazione e segnalazione, radar di retromarcia + telecamera, caricabatterie con disconnessione automatica



»Ⅰ. Caratteristiche principali :



★ Motore MC07H.35-60, 257 kW per soccorso antincendio in edifici alti e operazioni aeree

★ Telaio HOWO 4×2 con scala telescopica a 4 sezioni, altezza operativa di 25 m e sbraccio di 15 m

★ Pompa antincendio CB10/60-MBP (3.600 L/min) + monitor da tetto PSKD10/60W-7100EXM (portata 65 m)

★ Serbatoio acqua da 2.000 L + serbatoio schiuma da 350 L, oltre a piattaforma di lavoro da 300 kg con livellamento automatico

★ Sistema di illuminazione con palo LED 2×300 W (altezza di sollevamento 5 m), protezioni di sicurezza complete incluse interruzione per sovraccarico e protezione contro l'inclinazione

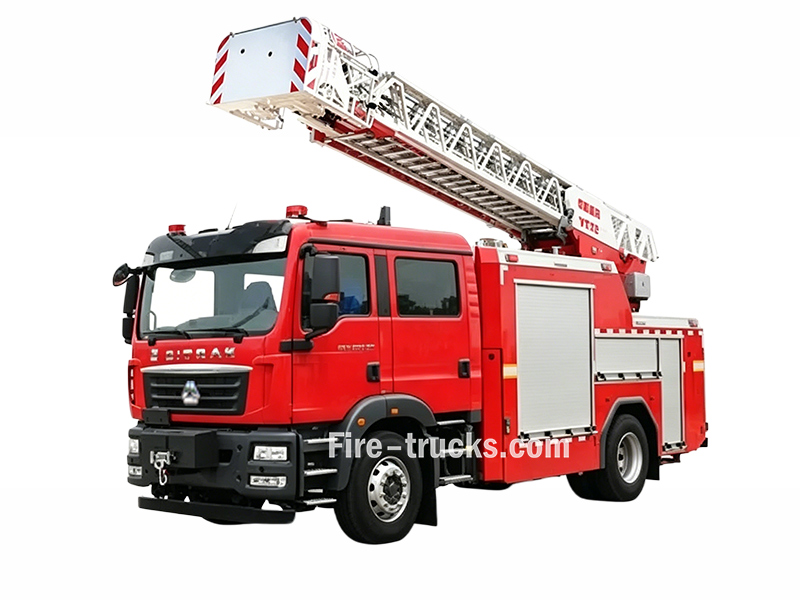

  • HOWO 25 Meter CAFS Fire Fighting Ladder Truck

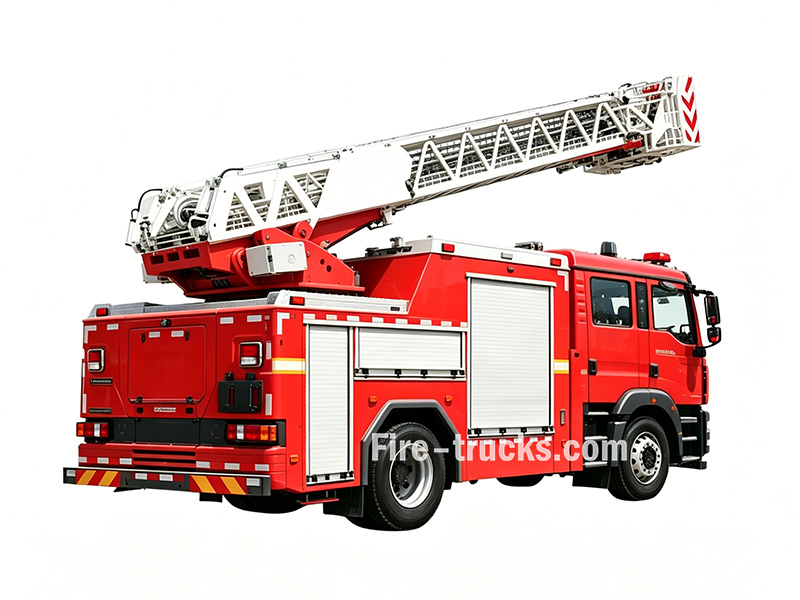

  • HOWO 25 Meter Aerial Ladder Truck for Fire Rescue
  • HOWO 25 Meter Aerial Platform Fire Fighting Vehicle

» Ⅱ. Parametri del prodotto :

Veicolo antincendio con piattaforma aerea HOWO da 25 metri

Generale

Telaio del camion

HOWO 4x2

Potenza del motore

350 HP/ MC07H.35-60

Velocità massima

100 km/h

Dimensioni complessive L*W*H

8825*2505*3950 mm

Peso lordo del veicolo

16850 kg

Peso a vuoto

10550 kg

Motore

Modello del motore

MC07H.35-60

Tipo di carburante

Diesel

Potenza

350 HP(257KW)

Norma sulle emissioni

Euro 6

Cilindrata

7360 ml

Tipo di motore

Motore diesel a 6 cilindri in linea, raffreddamento ad acqua, turbocompresso, con intercooler

Telaio

Tipo di trazione

4x2

Passo

4500 mm

Pneumatico

295/80R22.5

Numero di pneumatici

6 pneumatici e 1 ruota di scorta

Serbatoio

Serbatoio dell'acqua

2000L

Serbatoio della schiuma

350L

 »Ⅲ.Sistema di verricello di traino anteriore :

Verricello di traino montato anteriormente con tiro massimo di 75 kN, fune metallica da 38 m × φ13 mm, angolo verticale di 8° e angolo orizzontale di 5° per terreni complessi

Alimentazione CC 12V/24V, riduzione a ingranaggi epicicloidali a doppio stadio 430:1 (ingranaggio cilindrico + epicicloidale), ingranaggi in metallurgia delle polveri ad alta resistenza per un'affidabilità gravosa

Azionamento del motore avvolto in serie con sistema di frenatura affidabile e rilascio manuale della fune tramite frizione—facile utilizzo e controllo sicuro

Design compatto con elevata capacità di carico, installazione semplice e struttura durevole per operazioni di soccorso impegnative
howo 4x2 fire rescue tender
Capacità di traino: 16800 libbre (7938 kg)
Motore: 5,4 kW/7,1 CV (12 V); 6,0 kW/7,9 CV (24 V)
Rapporto di riduzione: 430:1
Dimensioni della fune d'acciaio: Φ15/32"*87'(Φ12 mm*26,5 m)
Dimensioni del rullo: Φ3,5"*8,6"(Φ89 mm*219 mm)
Dimensioni complessive: 24,4"*8,4"*11,4"(620 mm*214 mm*290 mm)
Dimensioni di installazione: 10"*4,5"(254 mm*114,3 mm)
Peso a vuoto: 147,7 libbre (67 kg)

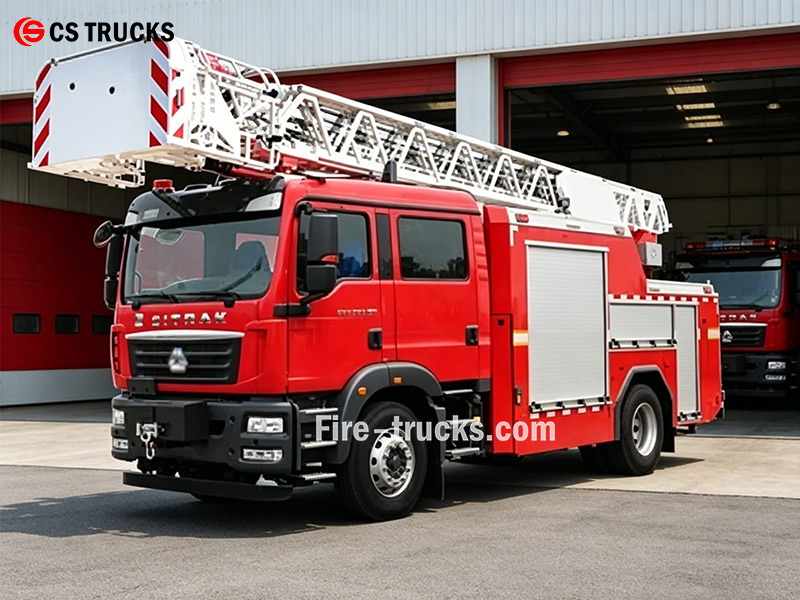

  • HOWO 25 Meter High Rise Aerial Ladder Fire Truck

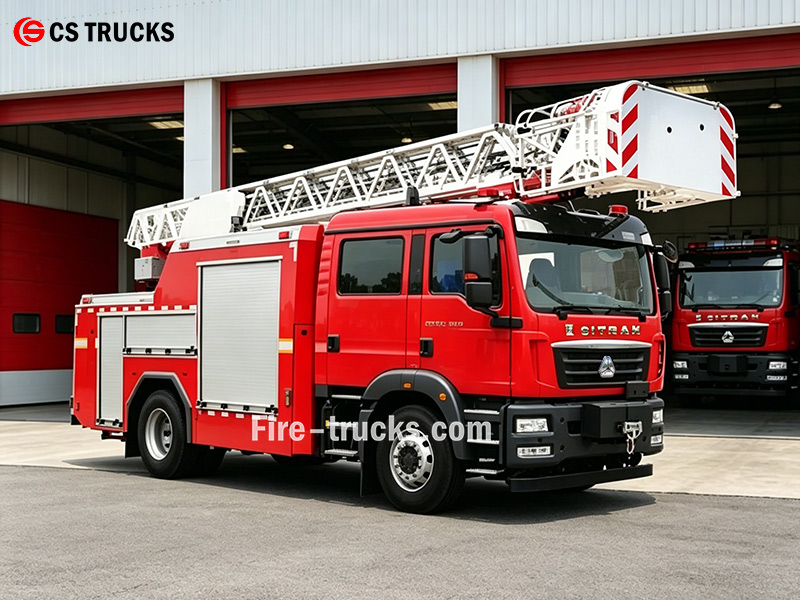

  • HOWO 25 Meter Emergency Fire Rescue Ladder Vehicle

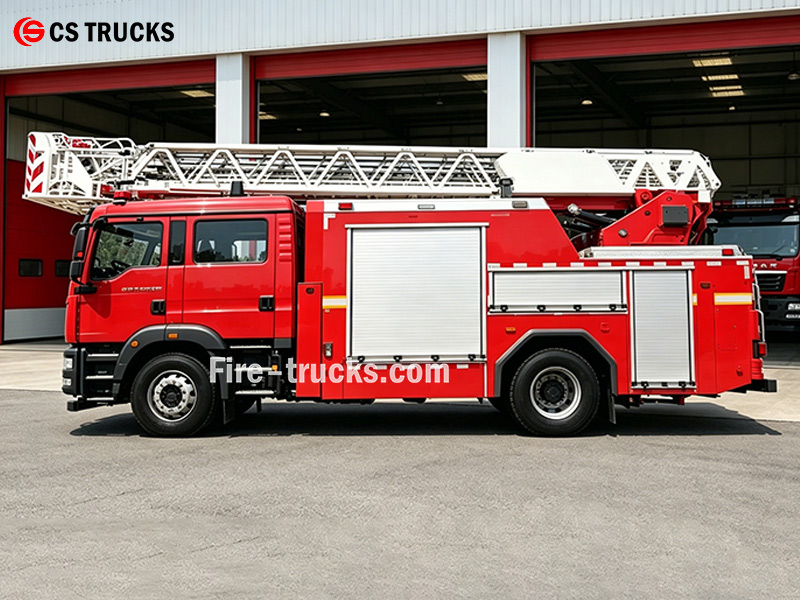

  • HOWO 25 Meter Aerial Ladder Platform Fire Engine

» Ⅳ.Sistema di scala aerea :

★ Scala telescopica sincronizzata a 4 sezioni con altezza massima di lavoro di 25 m e sbraccio di 15 m, realizzata con tubi profilati ad alta resistenza appositamente rinforzati per una rigidità superiore.

★ Piattaforma di lavoro con capacità di carico nominale di 300 kg e area di 1,34 m², dotata di sistema intelligente elettromeccanico-idraulico di autolivellamento che si ribalta e si dispiega automaticamente durante il funzionamento.

★ La rotazione continua a 360° della piattaforma girevole consente un posizionamento flessibile; gli stabilizzatori tipo K con apertura di 3.550 mm (larghezza) × 4.815 mm (lunghezza) garantiscono un supporto stabile su terreni irregolari.

★ Tempo di movimento della combinazione della scala ≤55 secondi, tempo di livellamento degli stabilizzatori ≤30 secondi; dotata di autolivellamento automatico, retrazione con un solo tasto e opzioni di override manuale per uso in emergenza..

★ Protezioni di sicurezza integrate: avviso di sovraccarico a 1,1× della capacità nominale, arresto per inclinazione a 7°, prevenzione delle collisioni e arresto lento automatico nelle posizioni limite.

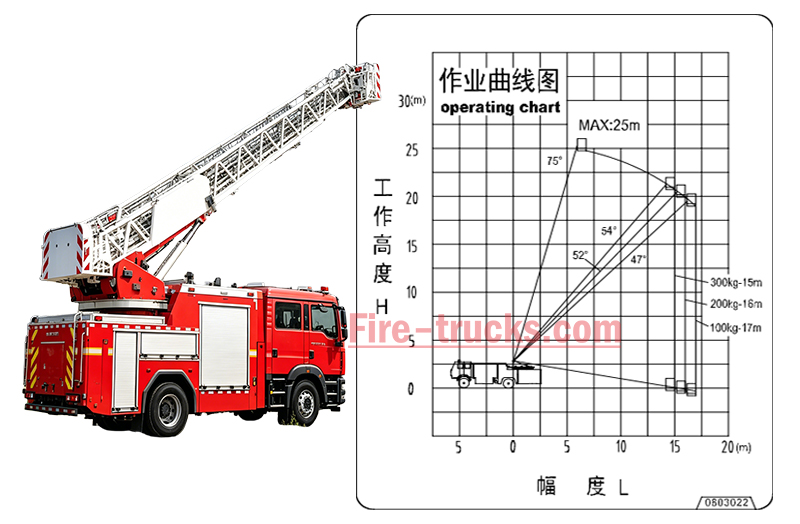

howo 25 Meter Aerial Platform Fire Fighting Vehicle Working Height Diagram

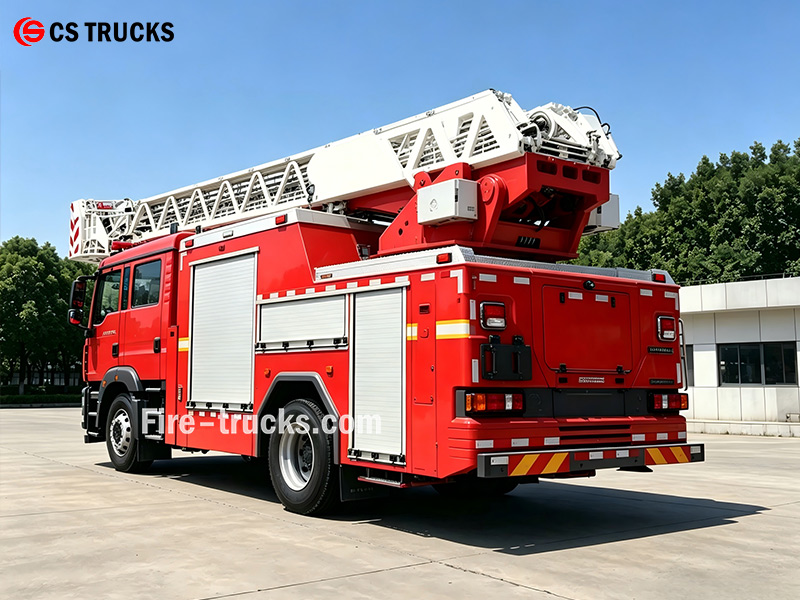

howo 25 Meter Heavy Duty Aerial Rescue Fire Truck

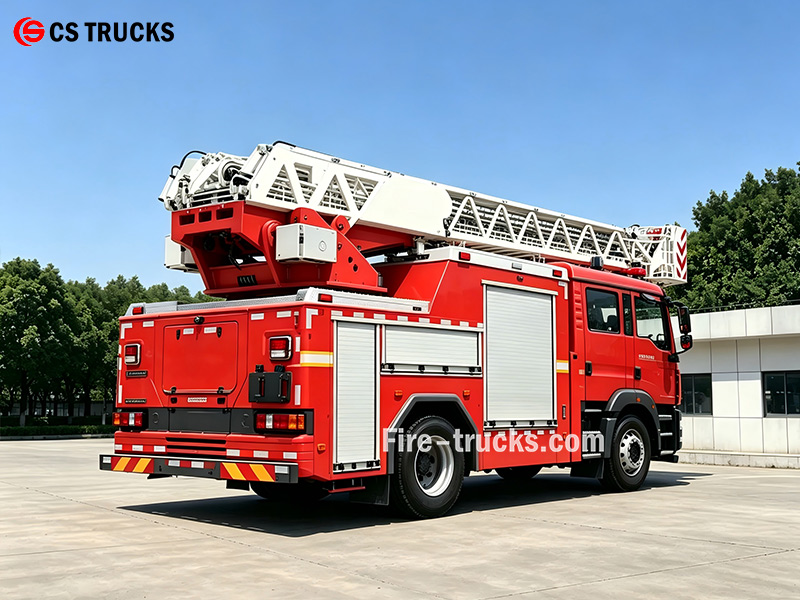

howo 25 Meter Automatic Outrigger Fire Ladder Truck

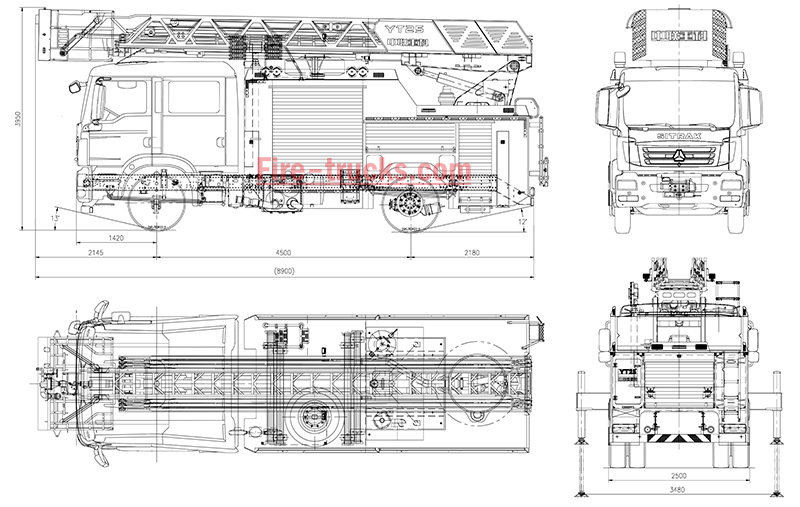

».Disegno della struttura del veicolo antincendio con scala aerea :

howo 25 Meter Aerial Platform Fire Fighting Vehicle Structure drawing».FAttrezzature antincendio :

Il veicolo antincendio con scala aerea HOWO da 25 m è dotato di un sistema di scala telescopica sincronizzata a 4 sezioni per il soccorso in edifici alti e gli interventi antincendio in quota. Il veicolo trasporta un serbatoio dell'acqua da 2.000 L e un serbatoio di schiuma da 350 L, abbinati a una pompa antincendio CB10/60-MBP (3.600 L/min) e a un monitor da tetto PSKD10/60W-7100EXM (raggio d'azione di 65 m). La piattaforma di lavoro da 300 kg dispone di un sistema intelligente di autolivellamento che si ribalta e si dispiega automaticamente durante il funzionamento. Le protezioni di sicurezza includono il blocco per sovraccarico, l'arresto in caso di inclinazione, l'evitamento delle collisioni e un faro LED su palo da 5 m per il lavoro notturno. Le configurazioni dettagliate sono le seguenti:

fire rescue equipment

fire rescue equipment

».Scenari applicativi :

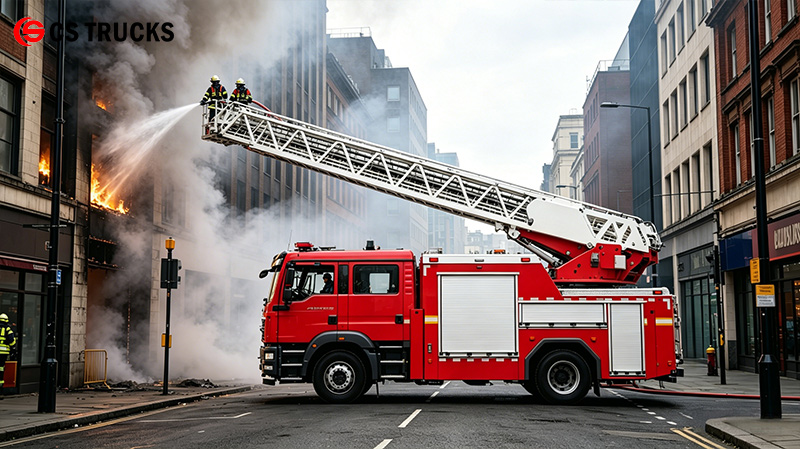

howo 25 Meter 360 Degree Turntable Aerial Ladder Fire Truck

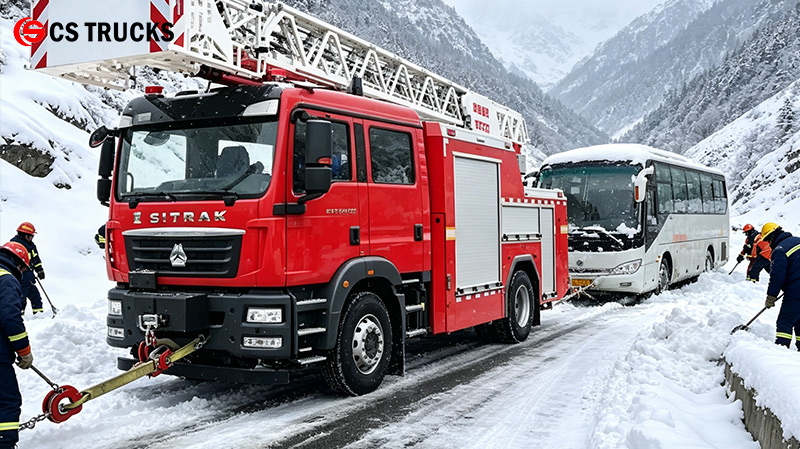

howo 25 Meter High Capacity Water Tank Fire Ladder Truck
