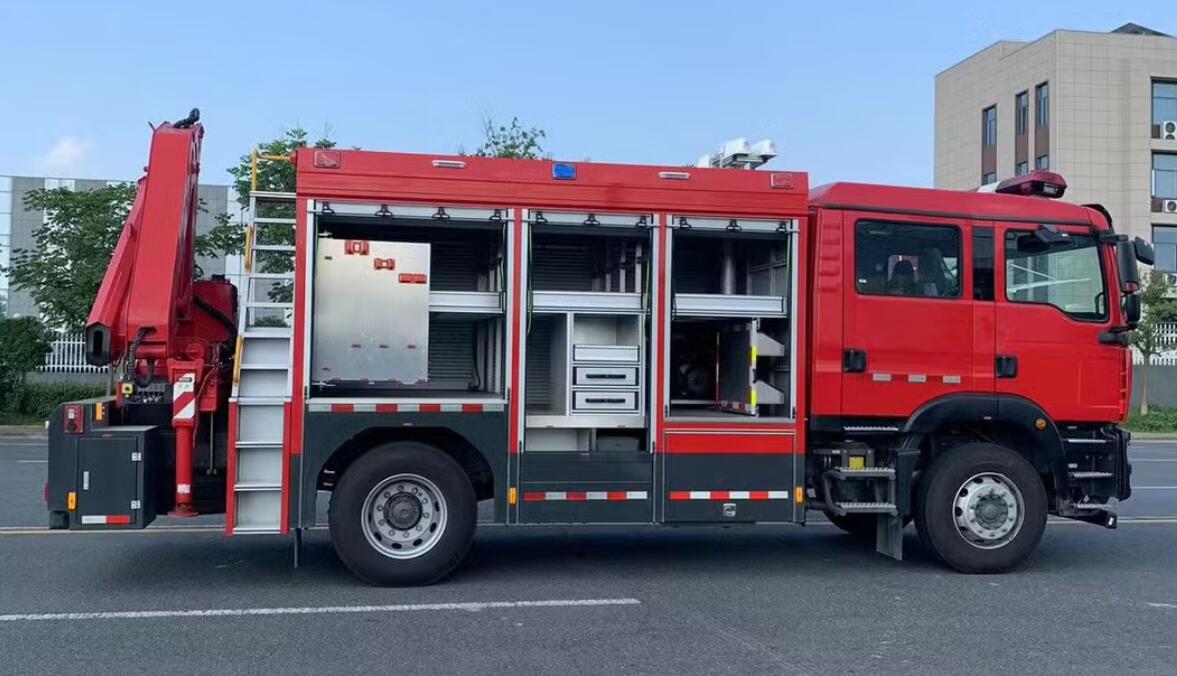

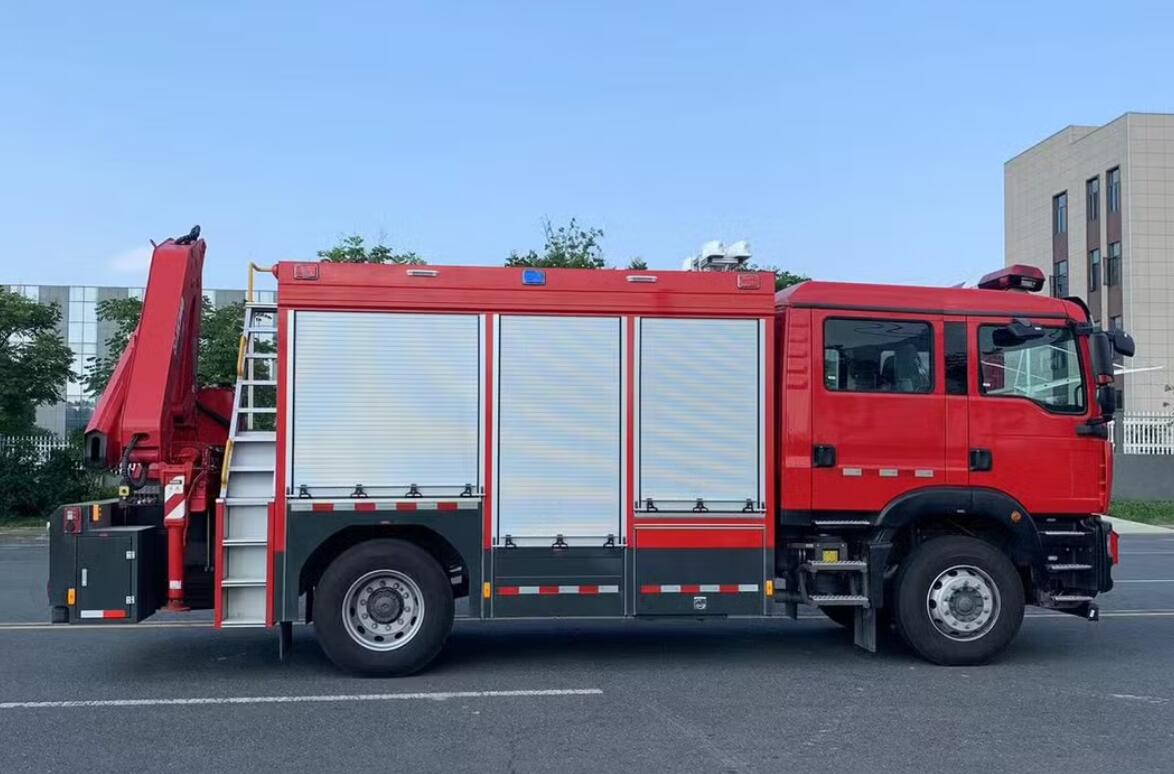

Disegno tecnico della gru montata su camion antincendio HOWO Rescue

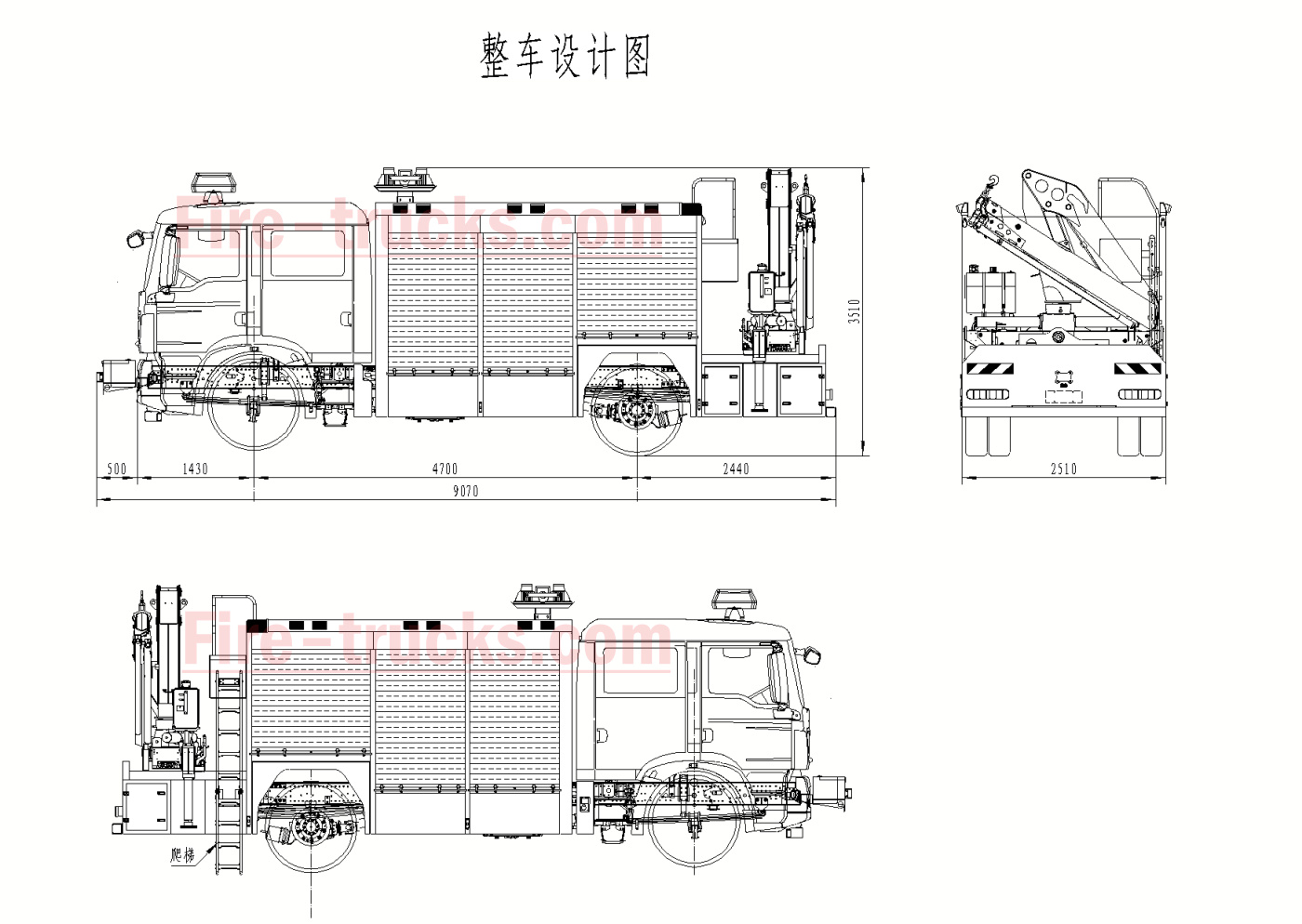

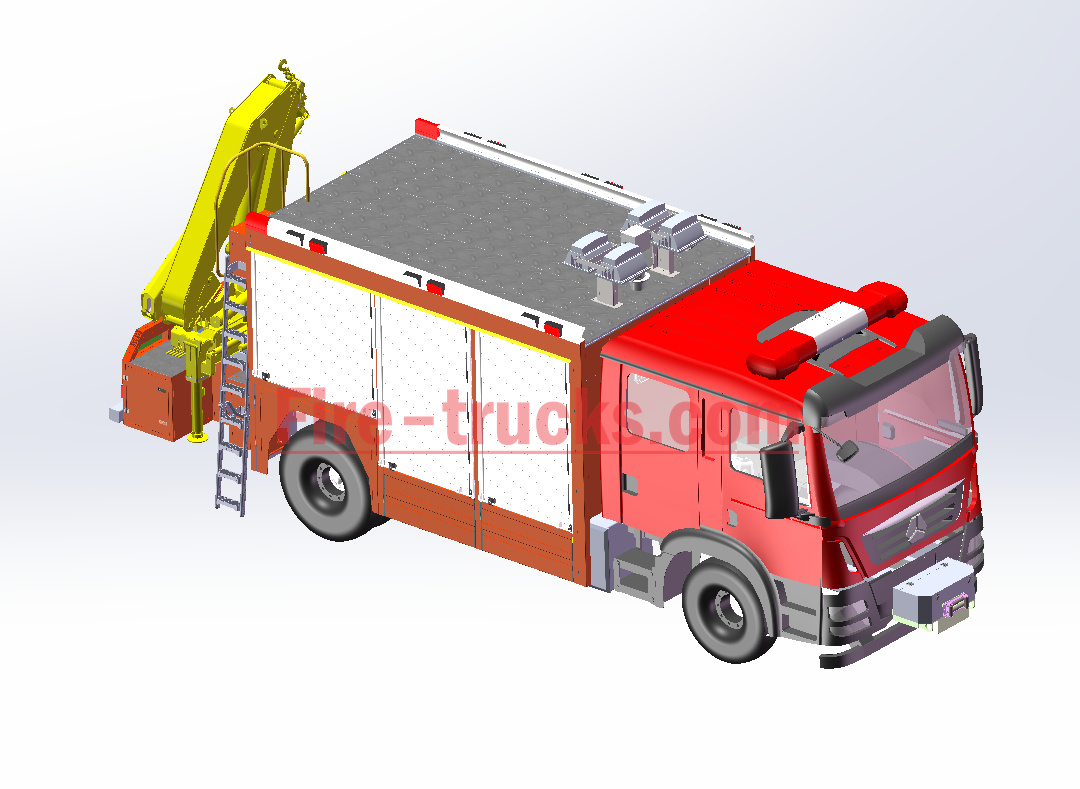

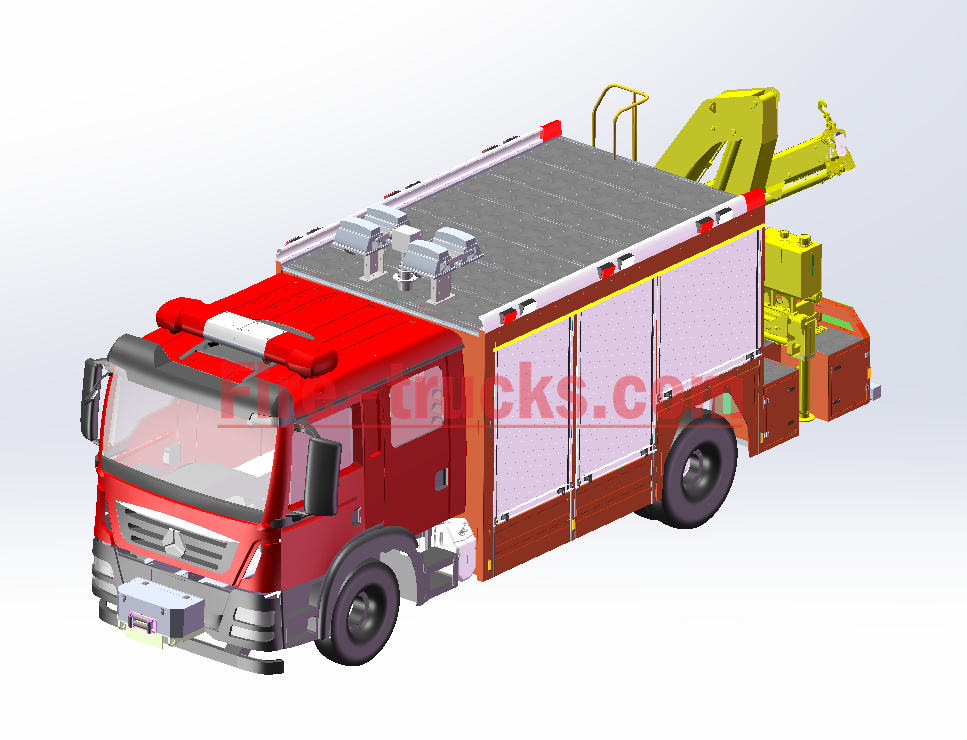

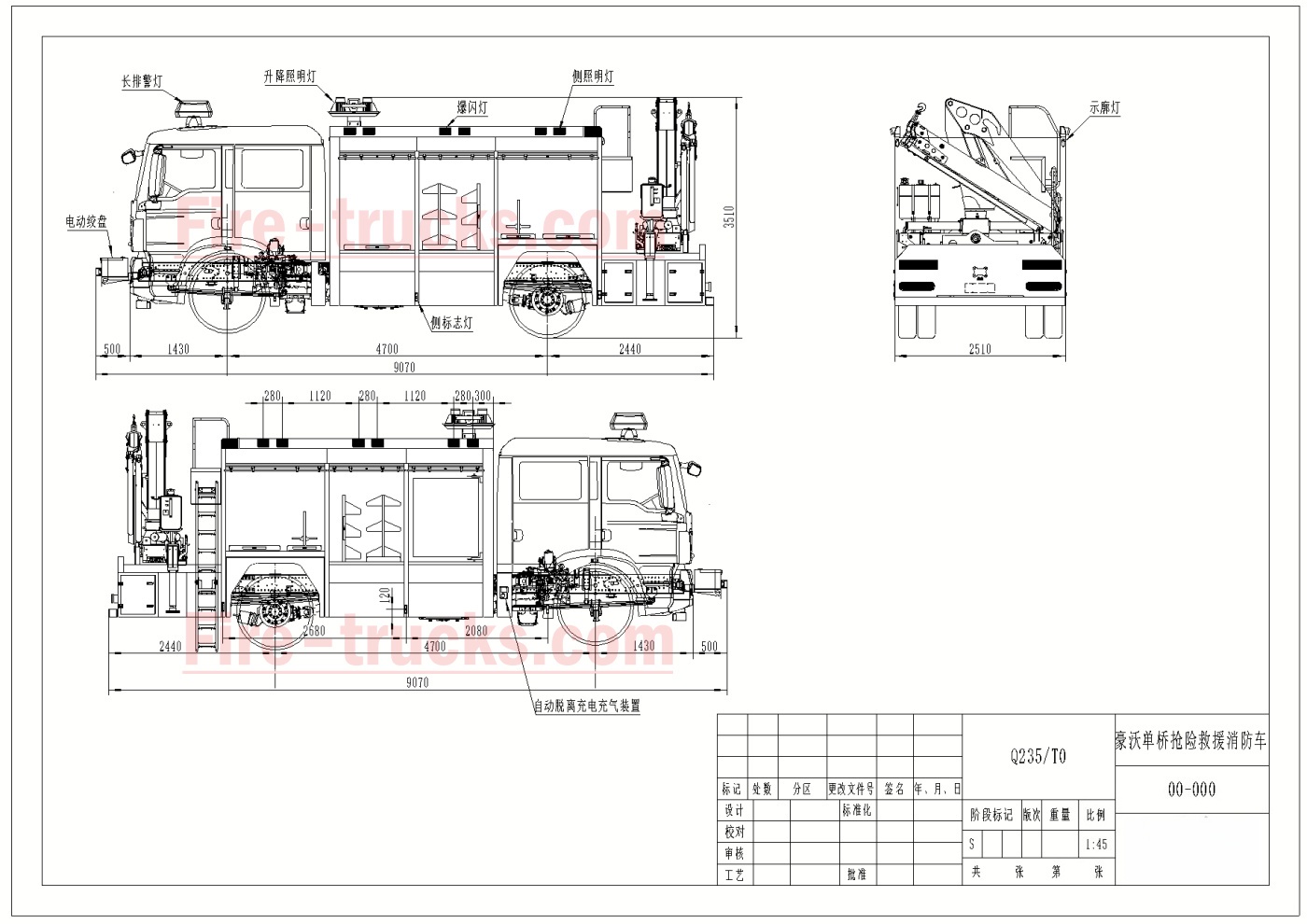

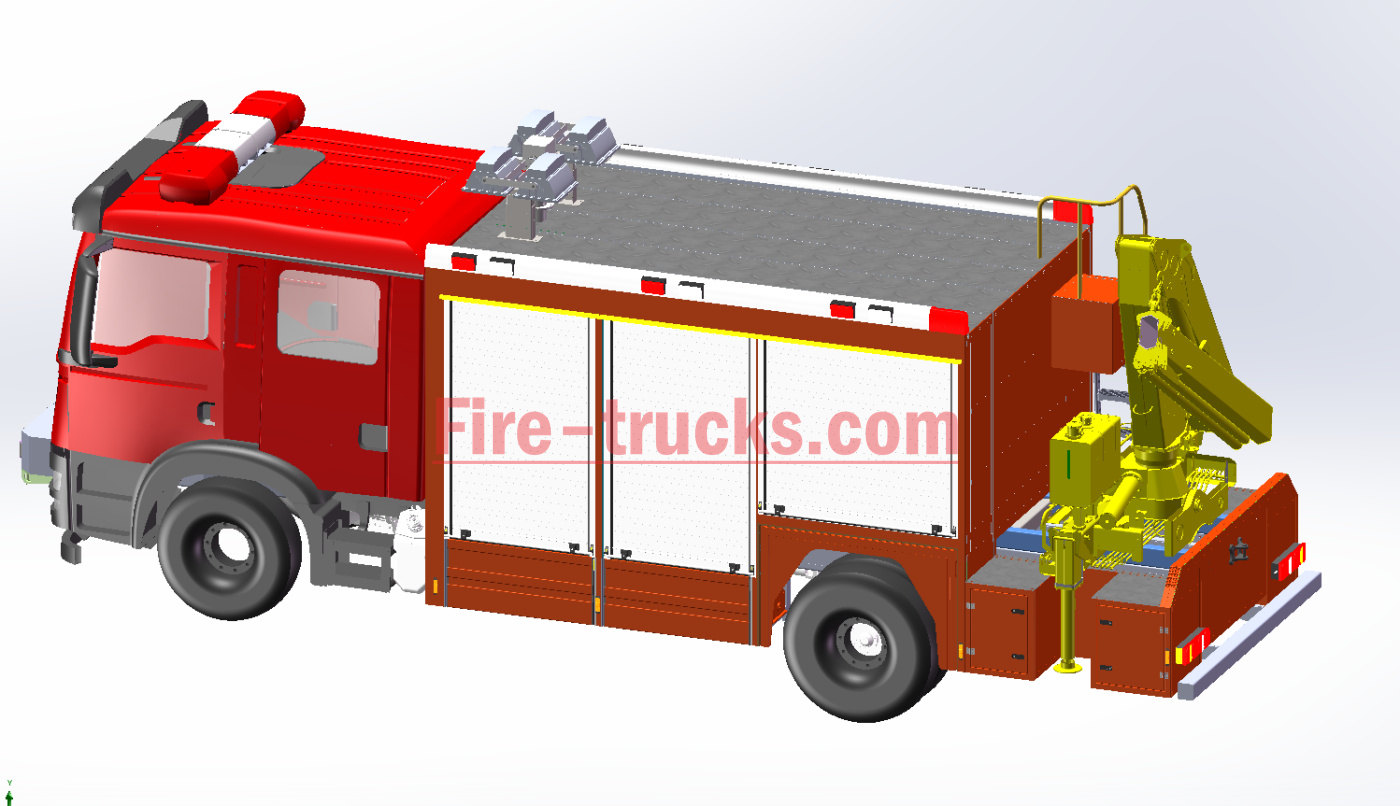

IL Autopompa di soccorso e soccorso di emergenza HOWO con gru è un camion dei pompieri multifunzionale che integra capacità di demolizione, traino, sollevamento e illuminazione, specificamente progettato per scene di catastrofe complesse. La sua configurazione principale include una gru con braccio pieghevole da 5 tonnellate, un verricello idraulico da 3 tonnellate, un proiettore da 500 W e un gruppo elettrogeno, che gli consentono di svolgere compiti di sollevamento, traino e illuminazione. È adatto per interventi in caso di calamità naturali e incidenti stradali, per interventi di demolizione, soccorso e produzione di energia. Il suo design modulare consente rapide modifiche alla configurazione dell'attrezzatura per adattarsi alle diverse esigenze di soccorso. ⇒ Scarica il PDF del disegno : Disegno tecnico della gru montata su camion antincendio HOWO Rescue Vista anteriore sinistra del disegno tecnico della gru montata su camion antincendio HOWO Rescue Veicolo antincendio con gru di soccorso di emergenza HOWO Specifiche principali Cabina CABINA DOPPIA, 6 PERSONE AMMESSE Gru Modello SQ5ZK2 Capacità di sollevamento 5000 kg Quantità braccio 3 Verricello Quantità 1 Capacità 3000 kg Faro di ricerca Angolo di rotazione 360 ° Altezza di lavoro 5m, sollevamento automatico Buble 500w*4 pezzi Velocità massima del vento

Ghana HOWO camion dei pompieri a polvere secca , chiamato anche veicolo antincendio a polvere chimica Howo o Howo autopompa di soccorso con polvere da sparo Telaio Howo I camion antincendio a polvere secca sono veicoli specializzati progettati per estinguere incendi che coinvolgono liquidi infiammabili, gas combustibili, apparecchiature elettriche e materiali solidi in genere. Sono particolarmente efficaci contro gli incendi di grandi condotte chimiche e sono attrezzature standard per le aziende petrolchimiche. ⇒ Caratteristiche principali Capacità Modello del motore Acqua Polvere secca Schiuma Pompa antincendio Monitor antincendio 12.000 litri MC11.46 / 460 CV 6.000 litri 2.000 litri 4.000 litri Pompa antincendio CB10/80 PL8/64 Scarica il PDF del disegno : Disegno tecnico del camion dei pompieri a polvere secca Ghana HOWO La loro attrezzatura principale è costituita da un serbatoio di polvere secca e da un dispositivo di spruzzatura. L'azoto ad alta pressione spinge l'agente estinguente a polvere secca, sfruttando i principi di inibizione chimica e copertura fisica per estinguere rapidamente l'incendio. Alcuni modelli sono dotati anche di un sistema combinato schiuma-polvere secca, che consente loro di gestire ambienti di incendio più complessi. Il sistema antincendio del Ghana sta gradualmente migliorando, con al centro il Servizio Nazionale dei Vigili del Fuoco del Ghana (GNFS), responsabile della prevenzione degli incendi, della lotta e delle operazioni di soccorso a livello nazionale. La normativa antincendio del Ghana si basa sul *Ghana Fire Service Act*, integrato da documenti come la *National Fire Policy*, che costituisce un quadro giuridico. Acqua schiumosa Veicolo antincendio a polvere secca disegno tecnico Disegno tecnico dei camion dei pompieri a polvere secca e acqua schiumosa della Cina Disegno del motore antincendio a polvere secca e schiuma Fabbrica di camion antincendio in Ghana con schiuma, acqua e polvere secca Per quanto riguarda le strutture antincendio, il Ghana dispone di un numero limitato di stazioni dei vigili del fuoco, concentrate principalmente nelle grandi città come Accra e Kumasi, con una copertura insufficiente nelle aree rurali. L'equipaggiamento antincendio consiste principalmente in attrezzature di base, tra cui autopompe, pompe ed estintori, ma mancano ancora attrezzature avanzate come autoscale e termocamere. I vigili del fuoco necessitano di una formazione professionale, ma c'è carenza di personale e devono affrontare sfide come condizioni di lavoro difficili e bassi salari. Disegno del camion dei pompieri HOWO Foam Dry Powder Disegno di un veicolo antincendio a polvere secca Disegno del motore antincendio ad azoto di fabbrica COME Camion dei pompieri a polvere secca/azoto disegno In Ghana, il rischio di incendi è molto elevato e le cause principali sono guasti elettrici, perdite di gas e negligenza umana. Per sensibilizzare l'opinione pubblica, il governo ghanese promuove la conoscenza della sicurezza anti...

FEDERAL FIER SERVICE NIGERIA si affida ai camion antincendio Isuzu Foam di Powerstar. Questi camion antincendio Isuzu Foam, con capacità di 5.000 litri di acqua e 1.000 litri di schiuma, sono dotati di motore diesel ISUZU 6HK1-TC, cambio MLD a 6 marce, pompa antincendio CB10/60 da 60 litri/s e potente sistema di monitoraggio antincendio. La Nigeria è il paese più popoloso dell'Africa, con circa 227 milioni di persone. L'inglese è la lingua ufficiale e Abuja è la capitale. Il paese è ricco di risorse petrolifere ed è il maggiore produttore di petrolio dell'Africa, ma la sua economia è altamente diversificata e dipende fortemente dalle importazioni alimentari. ⇒ Caratteristiche principali Capacità Modello del motore Acqua Schiuma Pompa antincendio Monitor antincendio 6.000 litri 6HK1 / 240 CV 5.000 litri 1.000 litri Pompa antincendio CB10/60 PL8/48 ⇒ Scarica il PDF del disegno : Disegno tecnico del camion dei vigili del fuoco Isuzu a cabina singola federale nigeriano Disegno tecnico del camion dei vigili del fuoco federali nigeriani Isuzu La Nigeria conta oltre 250 gruppi etnici, con l'Islam e il Cristianesimo come religioni principali. Lagos, la città più grande, è il centro economico e possiede un importante porto dell'Africa occidentale. Il paese ha un clima caldo, con il fiume Niger che fornisce abbondanti risorse idriche, ma la sua situazione di sicurezza è complessa, con gruppi estremisti attivi nel nord-est. La Nigeria ha una cultura diversificata e un grande potenziale turistico, ma è necessario prestare attenzione alle questioni di sicurezza in alcune aree. Disegno tecnico del veicolo di soccorso antincendio federale Nigeria 6000L Isuzu ⇒ Descrizione del prodotto Modello: PST5180GXF Camion dei pompieri con acqua e schiuma 2. Dimensioni: circa 8640*2500*3560 mm 3. Peso a pieno carico: circa 18000 kg 4. Numero dell'equipaggio: 6 (incluso l'autista) 5. Velocità massima: 95 km/h 6. Scomparto: completamente in alluminio e non arrugginisce mai 7. Capacità: 5000L acqua e 1000L schiuma. 8. Portata della pompa antincendio: 60 l/s a 10 bar 9. Portata del monitor del tetto: 48 l/s 10. Pittura: colore rosso o altri Chi è il Federal Fire Service Nigeria? Oltre 119 anni di esperienza I vigili del fuoco in Nigeria furono istituiti nel 1901 come corpo dei vigili del fuoco della polizia di Lagos. Nell'aprile del 1963, una legge del parlamento istituì il Servizio antincendio federale. Formazione e istruzione Offriamo corsi di formazione professionale per il personale dei servizi antincendio e di soccorso del Paese. Ciò è in linea con la Missione del servizio, in quanto mira a formare vigili del fuoco competenti nella prevenzione e mitigazione degli incendi e di altre emergenze. La National Fire Academy (NFA), in collaborazione con la Nigeria Defence Academy (NDA), offre corsi di laurea specialistica in diverse discipline di sicurezza. Questo per fornire al personale affiliato le competenze necessarie per svolgere al meglio le proprie responsabilità. La rifo...

Oggi celebriamo il recente acquisto da parte del Corpo Nazionale dei Vigili del Fuoco del Cile di autopompe Powerstar da 12.000 litri (telaio Isuzu). Questo modello è specificamente progettato per interventi di soccorso in caso di calamità su larga scala. I camion Powerstar sono specializzati da circa 15 anni nelle attrezzature antincendio. Il Cile è il paese più lungo e stretto del Sud America, con una lunghezza di 4.300 chilometri da nord a sud. Il suo territorio si estende dal deserto di Atacama a nord ai ghiacciai della Patagonia a sud, dando origine a un clima molto vario. Essendo il maggiore produttore mondiale di rame e fornitore di litio, è ricco di risorse minerarie e la sua economia si basa sull'attività mineraria e sull'agricoltura (come la coltivazione di ciliegie e la produzione di vino). La sua cultura fonde tradizioni spagnole e indigene, con le statue Moai dell'Isola di Pasqua e la danza Kueka come simboli unici. La capitale, Santiago, coniuga elementi moderni e storici, mentre i cieli stellati del deserto di Atacama e i ghiacciai del Parco Nazionale Torres del Paine sono meraviglie naturali. ⇒ Caratteristiche principali Capacità Modello del motore Acqua Schiuma Pompa antincendio Monitor antincendio 12.000 litri 6WG1 / 520 CV 6.000 litri 6.000 litri Pompa antincendio CB10/140 PL8/64 ⇒ Scarica il PDF del disegno : Disegno di progettazione del camion dei pompieri di soccorso Isuzu da 12.000 litri del Cile Disegno di progettazione del nuovissimo Chile CB10/140 Fire Pump 12.000L Rescue Fire Engine Isuzu del 2026 Disegno tecnico del pedale del motore dei vigili del fuoco federali della Nigeria Disegno tecnico del collegamento del serbatoio Isuzu della gara d'appalto federale dei vigili del fuoco della Nigeria Disegno del serbatoio di schiuma del camion dei pompieri di Lagos, Nigeria Disegno del fondo del serbatoio di schiuma del camion dei pompieri di Lagos, Nigeria Questo modello migliorerà la capacità del Cile di rispondere a disastri quali terremoti e incendi boschivi ed è particolarmente adatto al suo territorio lungo e stretto e all'ambiente vulcanico. Cile CB10/140 Pompa antincendio Schiuma Autopompa modello Isuzu per l'esportazione Cile CB10/140 Pompa antincendio Schiuma Autopompa modello GIGA per esportazione ⇒ Descrizione del prodotto 1. Modello: PST5250GXF Camion dei pompieri con acqua e schiuma 2. Dimensioni: circa 10040*2600*3560 mm 3. Peso a pieno carico: circa 25000 kg 4. Numero dell'equipaggio: 6 (incluso l'autista) 5. Velocità massima: 95 km/h 6. Scomparto: completamente in alluminio e non arrugginisce mai 7. Capacità: 6000 litri di acqua e 6000 litri di schiuma. 8. Portata della pompa antincendio: 140 l/s a 10 bar 9. Portata del monitor del tetto: 64 L/s 10. Pittura: colore rosso o altri Vista anteriore destra del camion dei pompieri Isuzu del Cile Vista laterale destra del camion dei pompieri Chile Foam Vista posteriore destra del veicolo di soccorso dei vigili del fuoco del Cile Vista posteriore sinistra del camion d...

Powerstar Brand Dominican Giga camion dei pompieri disegno tecnico, chiamato anche disegno del camion dei pompieri dominicano o disegno di progettazione per il veicolo antincendio Isuzu Giga della Repubblica Dominicana. I camion Powerstar forniscono una gamma completa di camion dei pompieri, tra cui Camion dei pompieri Isuzu , Camion dei pompieri Howo E Camion dei pompieri con schiuma . La Repubblica Dominicana attrae turisti da tutto il mondo con i suoi magnifici paesaggi naturali e il suo ricco patrimonio culturale, ma è anche esposta a potenziali rischi come incendi e disastri naturali. Le squadre antincendio e di soccorso, in quanto garanti della sicurezza nazionale, svolgono un ruolo fondamentale nella società dominicana. ⇒ Caratteristiche principali Capacità Modello del motore Acqua Schiuma Pompa antincendio Monitor antincendio 5.000 litri 6UZ1 / 380 CV 4.000 litri 1.000 litri Pompa antincendio CB10/60 PL8/48 ⇒ Caratteristiche principali : D disegno tecnico del camion dei pompieri ad acqua Isuzu 5000L dell'ominicano Disegno tecnico del nuovo modello Dominican Giga Fire Engine del 2026 Disegno di progettazione dell'autocisterna dei pompieri Isuzu della Repubblica Dominicana Disegno del tetto dell'autocisterna dei pompieri Isuzu della Repubblica Dominicana Disegno del fondo dell'autocisterna dei pompieri Isuzu della Repubblica Dominicana 4 unità di camion antincendio Isuzu Giga Dominicano pronti per la consegna al porto marittimo ⇒ Descrizione del prodotto 1. Modello: PST5180GXF Camion dei pompieri con acqua e schiuma 2. Dimensioni: circa 7770*2500*3560 mm 3. Peso a pieno carico: circa 18000 kg 4. Numero dell'equipaggio: 6 (incluso l'autista) 5. Velocità massima: 95 km/h 6. Scomparto: completamente in alluminio e non arrugginisce mai 7. Capacità: 4000L acqua e 1000L schiuma. 8. Portata della pompa antincendio: 60 l/s a 10 bar 9. Portata del monitor del tetto: 48 l/s 10. Pittura: colore rosso o altri Vista anteriore sinistra dei camion dei pompieri di soccorso e emergenza ISUZU GIGA Vista posteriore sinistra del camion dei pompieri ISUZU serie GIGA Il sistema antincendio e di soccorso della Repubblica Dominicana è composto da vigili del fuoco professionisti e volontari che seguono una formazione rigorosa e sono attrezzati per rispondere a diverse emergenze. Dagli incendi urbani ai soccorsi in caso di calamità naturali, dagli incidenti stradali alle emergenze mediche, sono sempre in prima linea, salvaguardando la vita e i beni delle persone.

Disegno tecnico di camion di soccorso dei vigili del fuoco ， denominato anche disegno del camion dei pompieri pesante Isuzu. Oggi, con l'accelerazione del processo di urbanizzazione, l'aumento di grattacieli, spazi sotterranei e complessi impianti industriali ha imposto requisiti più elevati per la lotta antincendio e il soccorso. I camion dei pompieri tradizionali spesso sembrano incapaci di affrontare queste situazioni complesse. Pertanto, la progettazione di un camion dei pompieri per impieghi gravosi L'esigenza di un veicolo antincendio in grado di affrontare le sfide future è diventata una direzione importante per lo sviluppo della tecnologia antincendio. Sulla base del background tecnico del 2025, questo articolo esplorerà i disegni di progettazione di un innovativo camion antincendio per impieghi gravosi e ne analizzerà le caratteristiche uniche. 1. Concetto di design: combinazione di intelligenza e modularità Il camion dei pompieri per impieghi gravosi del futuro non è solo una "macchina antincendio", ma anche una piattaforma di soccorso mobile che integra intelligenza, modularità e multifunzionalità. Il concetto fondamentale del progetto è "percezione intelligente, risposta rapida e adattamento multi-scenario". Grazie all'intelligenza artificiale, all'Internet delle cose e al design modulare, questo camion dei pompieri può cambiare rapidamente funzione in diversi scenari per massimizzare l'efficienza del soccorso. 2. Design estetico: materiali aerodinamici e ad alta resistenza Dal punto di vista estetico, questo camion dei pompieri per impieghi gravosi adotta un design aerodinamico, che non solo riduce la resistenza al vento, ma migliora anche le prestazioni aerodinamiche del veicolo. La carrozzeria è realizzata in lega ad alta resistenza, in grado di mantenere la stabilità strutturale in ambienti estremi come alte temperature ed esplosioni. Il tetto è dotato di una piattaforma di lancio per droni retrattile, che può dispiegare rapidamente i droni per il rilevamento di incendi nelle fasi iniziali. 3. Sistema di alimentazione: potenza ibrida e adattamento a tutti i terreni Il sistema di propulsione adotta un design ibrido, che combina i vantaggi dei motori diesel e dei motori elettrici. Il motore diesel fornisce una potenza elevata, mentre il motore elettrico raggiunge zero emissioni a basse velocità e in ambienti urbani. Inoltre, il veicolo è dotato di un sistema di adattamento a tutti i terreni, che include sospensioni regolabili e trazione cingolata, che consente di muoversi liberamente su terreni complessi come montagne e paludi. 4. Apparecchiature intelligenti: analisi antincendio tramite intelligenza artificiale e spegnimento automatico degli incendi Il veicolo è dotato di un sistema di analisi antincendio basato sull'intelligenza artificiale, in grado di raccogliere dati sull'incendio in tempo reale tramite sensori e telecamere, analizzare l'andamento della propagazione dell'incendio e generare automaticamente il piano di spegnimen...

I disegni tecnici del progetto del 38 metri camion dei pompieri aereo Coprono diverse parti chiave, come la struttura del veicolo, l'impianto idraulico, l'impianto elettrico, il sistema di erogazione e la progettazione della sicurezza, garantendo il funzionamento efficiente, flessibile e sicuro del veicolo in scenari di incendio complessi. Grazie alla continua innovazione tecnologica e all'ottimizzazione, il camion antincendio a reazione ad alta portata da 38 metri svolgerà un ruolo sempre più importante nelle future operazioni di lotta antincendio e soccorso. L'autopompa aerea Isuzu Giga da 38 metri è un'attrezzatura antincendio appositamente utilizzata per il soccorso antincendio in edifici alti, spazi di grandi dimensioni, impianti petrolchimici, ecc. Adotta un telaio per autocarro con cabina Isuzu GIGA 6x4 o 8x4, cambio FAST a 12 marce, specifico per applicazioni antincendio. La sua funzione principale è quella di sollevare il cannone antincendio o il dispositivo a getto a un'altezza di 38 metri sollevando il braccio per ottenere operazioni antincendio precise e a lunga distanza. Questo modello è composto principalmente da una struttura a braccio telescopico pieghevole, un cannone antincendio elettrico telecomandato, un cassone e un telaio di seconda classe. Il braccio è solitamente un design telescopico multisezione (come un braccio a due sezioni, un braccio a tre sezioni o un braccio a quattro sezioni) e un cannone antincendio elettronico telecomandato è installato all'estremità del braccio. I vigili del fuoco possono regolare in modo flessibile l'angolo di spruzzo ad alta quota tramite un dispositivo di controllo remoto elettrico per eseguire operazioni antincendio come spruzzatura, spruzzatura d'acqua o spruzzatura di schiuma. Il movimento telescopico del braccio è sincronizzato da un cilindro idraulico, una catena e una ruota di guida. La manichetta antincendio è fissata su un lato del braccio telescopico e viene estratta e sollevata insieme al braccio. L'operatore può controllare il movimento telescopico e la rotazione del braccio tramite la leva di comando elettrica sulla piattaforma girevole, garantendo flessibilità ed efficienza nelle operazioni antincendio. Inoltre, l'autopompa a reazione da 38 metri di altezza è in grado di operare su una campata molto ampia e di realizzare operazioni coordinate tridimensionali e interventi antincendio estremamente ravvicinati. È adatta a scenari di incendio complessi come grattacieli, spazi di grandi dimensioni e impianti petrolchimici. Di seguito è riportata un'analisi dettagliata dei disegni tecnici di progettazione. 1. Progettazione della struttura del veicolo Il design della struttura del veicolo è alla base dell'autopompa a reazione ad alta portata da 38 metri, che comprende principalmente telaio, braccio di sollevamento, piattaforma girevole e cabina. Il telaio è realizzato in acciaio ad alta resistenza per garantire la stabilità e la capacità di carico del veicolo in condizioni stradali com...

Disegno tecnico 2D di Autopompa antincendio Isuzu Giga Water Foam è la chiave per la realizzazione delle funzioni del veicolo. La sua progettazione deve considerare in modo completo molteplici aspetti come struttura, sistema, materiali e processo. Grazie alla progettazione e alla produzione scientifica, l'autopompa antincendio con serbatoio d'acqua e schiuma può svolgere un ruolo importante nelle operazioni di soccorso antincendio e proteggere vite umane e proprietà. L'autopompa antincendio Isuzu Giga Water Foam è un veicolo speciale che integra le funzioni di un'autocisterna per l'acqua e camion dei pompieri con schiuma È ampiamente utilizzato in situazioni di emergenza come la lotta antincendio e il trattamento delle perdite chimiche. Di seguito è riportata un'analisi dettagliata del disegno tecnico di un'autopompa antincendio con serbatoio d'acqua e schiuma. Motore e prestazioni Dotato di un motore diesel turbocompresso Isuzu 4HK1-TCG da 5,2 litri, che eroga 205 CV a 2.500 giri/min e 506 Nm di coppia. Conforme agli standard sulle emissioni Euro 5, garantisce efficienza nei consumi e basso impatto ambientale. Progettazione del telaio Costruito su un telaio rinforzato Isuzu Giga 4X FTR, con un peso lordo del veicolo (GVWR) di 15.000 kg. Il telaio rigido supporta operazioni antincendio gravose, con un passo di 4.800 mm per garantire stabilità. Sistema antincendio Sistema integrato a doppio agente acqua e schiuma, in grado di erogare 3.000 l/min di acqua e 1.500 l/min di schiuma. Funziona tramite un monitor montato frontalmente con una portata di 60 metri. Capacità del serbatoio Include un serbatoio d'acqua in acciaio inox da 6.000 litri e un serbatoio di concentrato schiumogeno da 1.000 litri. Entrambi i serbatoi sono dotati di rivestimenti anticorrosione e porte di riempimento rapido. Specifiche della pompa Alimentato da una pompa centrifuga con una pressione massima di 10 bar. Supporta lo scarico simultaneo di acqua/schiuma o il funzionamento indipendente tramite comandi ergonomici delle valvole. 1. Progettazione dell'intera struttura del veicolo L'intera struttura del veicolo antincendio Isuzu Giga comprende telaio, carrozzeria, serbatoio dell'acqua, serbatoio della schiuma, sala pompe e piattaforma operativa. Il telaio è solitamente di tipo pesante per garantire la capacità di carico e la stabilità del veicolo. La carrozzeria è realizzata in acciaio ad alta resistenza con buona resistenza agli urti e al fuoco. Il serbatoio dell'acqua e il serbatoio della schiuma sono utilizzati rispettivamente per immagazzinare l'acqua e la schiuma estinguente. 2. Progettazione del sistema idrico L'impianto idrico è il cuore dell'autopompa antincendio Isuzu Giga Water Foam e comprende una pompa dell'acqua, tubazioni dell'acqua, ugelli e un sistema di controllo. La pompa dell'acqua utilizza una pompa centrifuga ad alta pressione, in grado di fornire pressione e portata dell'acqua stabili. Le tubazioni dell'acqua sono realizzate in gomma o materiali compositi a...
