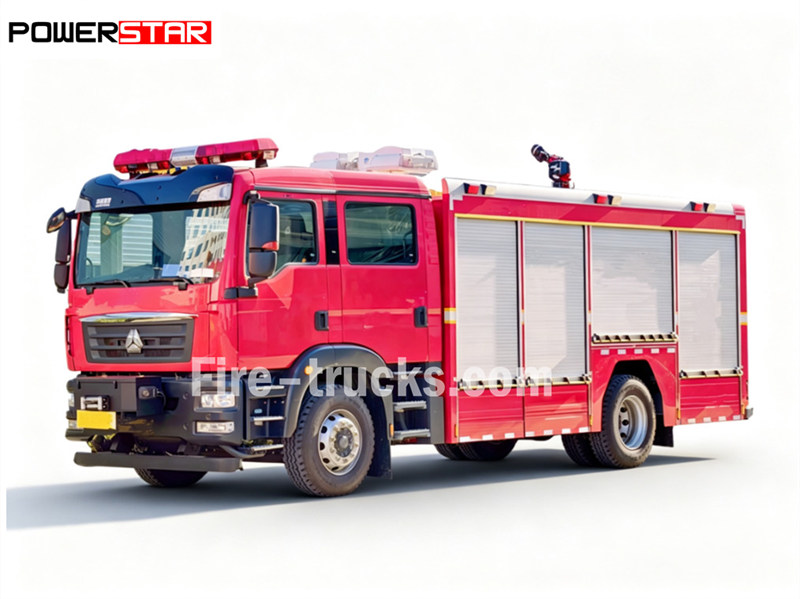

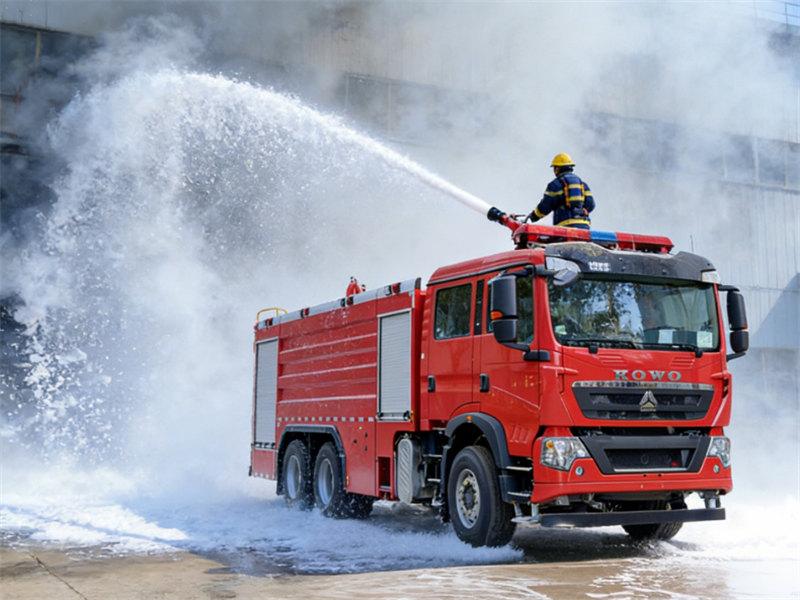

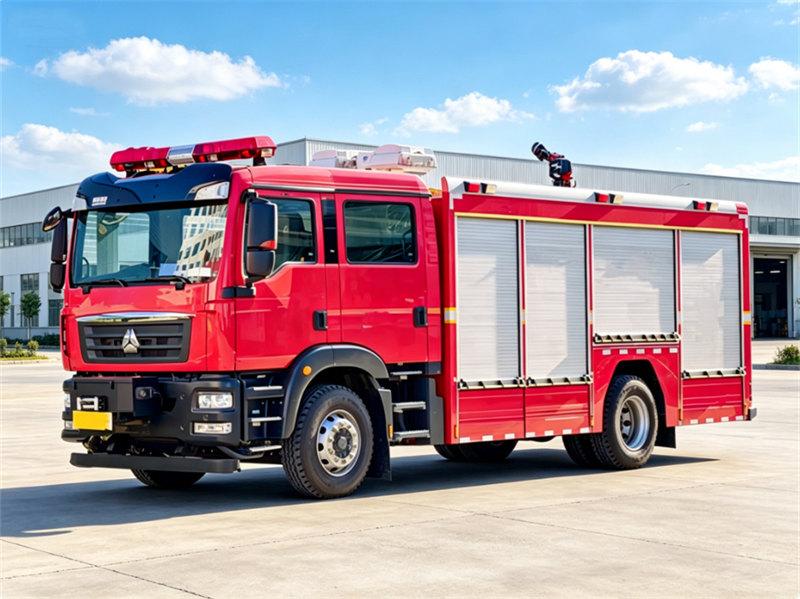

Costruito sulla premium HOWOtelaio C5H di CAFS, l'autopompa antincendio pesante 4x2 offre una potenza robusta insieme a prestazioni ecocompatibili in termini di emissioni, garantendo un funzionamento affidabile su diversi terreni difficili e complessi.Dotato di una pompa dell'acqua integrata, di un sistema di proporzionamento della schiuma e di un sistema di compressione dell'aria, questo veicolo adotta la tecnologia di spruzzatura della schiuma ad aria compressa per un'estinzione degli incendi efficiente e rapida. Dispone inoltre di un sistema autonomo di generazione di energia e di un sistema di illuminazione di emergenza a gamma completa, offrendo un'illuminazione omnidirezionale multiangolo per liberare rapidamente i passaggi di soccorso negli scenari di incendio.
Telaio del camion:
HOWO TX 4×2Capacità di lavoro:
4000L water + 2000L foam (6000L total)Potenza del motore:
350 HP (257 kW) / MC07H.35-60Pompa antincendio:
CB10/60-RSFlusso della pompa:
60 L/sPressione di lavoro:
1.0 MPaMonitor antincendio:
PS60Monitorare il flusso:
60 L/sGamma di monitoraggio:
Water ≥70 m , Foam ≥65 m:
PH64, 3%-6% mixing ratio, 64 L/s max flowCostruito sul telaio premium HOWO C5H, il camion antincendio pesante CAFS 4x2 offre una potenza robusta insieme a prestazioni ecologiche in termini di emissioni, garantendo un funzionamento affidabile su diversi terreni difficili e complessi.Dotato di una pompa dell'acqua integrata, sistema di proporzionamento della schiuma e sistema di compressione dell'aria, questo veicolo adotta la tecnologia di spruzzatura della schiuma ad aria compressa per una soppressione degli incendi efficiente e rapida. Dispone inoltre di un sistema di generazione di energia autonomo e di un sistema di illuminazione di emergenza completo, offrendo un'illuminazione omnidirezionale multiangolo per liberare rapidamente i passaggi di soccorso negli scenari di incendio.
Dotato di un pannello di controllo multilingue personalizzabile e di configurazioni opzionali flessibili, il camion può essere completamente adattato per soddisfare diverse esigenze operative e applicative.

|
Capacità operativa |
Modello motore |
Interasse |
Sovrastruttura |
|
4000 L acqua + 2000 L schiuma |
350 HP / MC07H.35-60 |
4700 mm |
★ Serbatoio in acciaio al carbonio, capacità 6000 L ★ ★ Pompa antincendio CB10/60-RS, portata 60 L/s a 1,0 MPa ★ ★ Monitor da tetto PS60, portata 60 L/s con acqua ≥70 m, schiuma ≥65 m ★ Proporzionatore di schiuma PH64, rapporto di miscelazione 3%-6%, portata massima 64 L/s |
» Ⅰ. Caratteristiche principali :
1. Telaio del camion: Telaio camion Sinotruk HOWO, modello 4X2, 4x4
MC modello con 350 HP ed Euro 2,3
2. Materiale del serbatoio: Acciaio inossidabile spesso 4-6 mm per una maggiore durata di servizio
acciaio al carbonio, lega di alluminio o materiale PP possono essere scelti
3. Corpo dell'autocisterna: Personalizzato per agente antincendio ad acqua + schiuma + polvere secca
4. Pompa antincendio: Pompa antincendio centrifuga CB10/40, portata 40 L/s, distanza di lavoro superiore a 55 m
Opzionale CB10/40, CB10/60 disponibile anche pompa antincendio Darley
5. Design speciale: Temperatura di lavoro progettata da -41℃ a +48℃ giorno e notte, con altezza operativa efficiente superiore a 5000 m
Sistema schiuma CAFS opzionale e sistema a polvere secca
Equipaggiamento completo antincendio e di soccorso per un lavoro pratico, l'estinzione degli incendi e il salvataggio delle persone
» Ⅱ. Parametri del prodotto :

|
Pesante HOWO 4x2antincendio schiumaautocarro |
|||
|
Generale |
Marca del veicolo |
CS Trucks Group |
|
|
Marca del telaio |
HOWO |
||
|
Dimensioni complessive |
8300*2570*3350 mm |
||
|
Peso totale a pieno carico/Peso a vuoto |
22,000 kg/11,820 kg |
||
|
Cabina |
Capacità della cabina |
Sono ammesse 2+4 persone |
|
|
Aria condizionata |
aria condizionata |
||
|
Motore |
Tipo di carburante |
Diesel |
|
|
Marca del motore |
MC07H.35-60 |
||
|
Potenza |
350 CV |
||
|
Cilindrata |
7.36L |
||
|
Norma sulle emissioni |
Euro5 |
||
|
Telaio |
Tipo di trazione |
4X2,guida a sinistra |
|
|
Trasmissione |
HW10marce avanti, 2 retromarce |
||
|
Interasse/Numero di assi |
4600 mm |
||
|
Specifiche degli pneumatici |
295/80R22.5 |
||
|
Numero di pneumatici |
6pneumatici e 1 pneumatico di scorta |
||
|
Velocità massima |
95km/h |
||
|
Verniciatura |
Vernice metallizzata |
||
|
Capacità del serbatoio dell'acqua |
4,000 Litrirs |
||
|
Materiale del serbatoio |
acciaio al carbonio |
||
|
Serbatoio della schiuma Capacità |
2.000 litri |
||
|
Pompa antincendio |
Marca |
Marchio TOP cinese |
|
|
Modalità di azionamento |
PTO |
||
|
Metodo di adescamento |
Automatico |
||
|
Intervallo di pressione |
1.6-2.5 MPa |
||
|
Portata |
45L / s |
||
|
Altezza di aspirazione |
9m |
||
|
Cannone antincendio |
Velocità di flusso |
45L /s |
|
|
Gittata |
65 m |
||
|
Apparecchiature elettriche della sovrastruttura |
Luce di avvertimento e sirena |
La luce di avvertimento e la sirena a fila lunga sono montate sopra la cabina. Il controller è installato nella cabina del conducente. |
|
|
Luce stroboscopica |
Montata su entrambi i lati del compartimento |
||
|
Illuminazione esterna |
Le luci LED sono montate su entrambi i lati del compartimento |
||
|
Illuminazione del tetto |
Le luci LED sono montate all'interno del tetto |
||
|
Luce indicatrice laterale |
La luce di avvertimento gialla in linea è montata sul lato del compartimento e sui pedali |
||
|
Tutti gli accessori standard. Un tipico moderno veicolo antincendio trasporta attrezzature per un'ampia gamma di attività antincendio e di soccorso. Queste includono pala, aste uncinate, asce e attrezzature da taglio, barre Halligan... |
|||
|
Opzionale |
** L'allarme posteriore e la telecamera possono essere installati ** Acciaio al carbonio standard, acciaio inossidabile opzionale ** La pompa antincendio USA o Germania può essere opzionale |
||


1. Telaio e gruppo propulsore

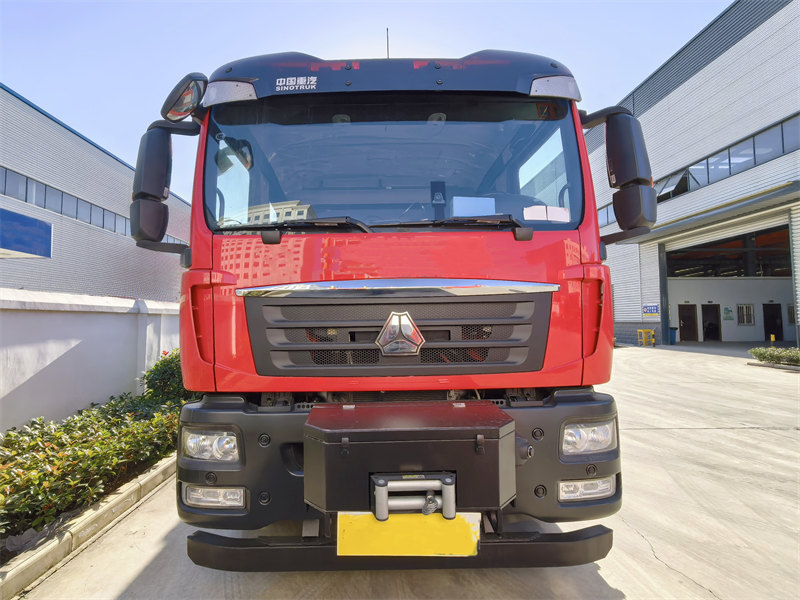

♦ Motore e gruppo propulsore Il Howo C5H è dotato di unMC07H.35-60motore diesel, che eroga una potenza massima di 350CVe una coppia di 1230 N·m.
♦ Dotato di pneumatici per impieghi gravosi 295/80R22.5, offre un raggio minimo di sterzata di ≤12 metri e una profondità di guado di ≥800 mm, rendendolo adatto a terreni complessi e condizioni meteorologiche avverse.

2. Progettazione strutturale

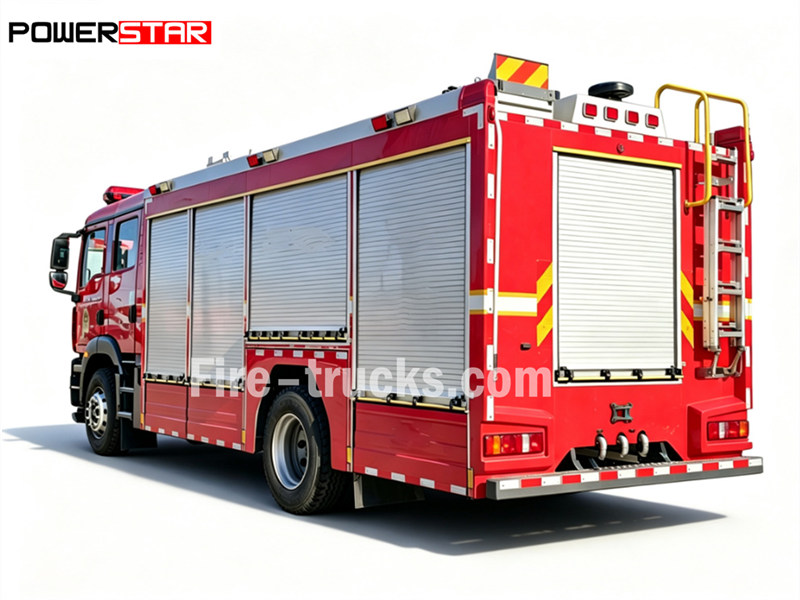

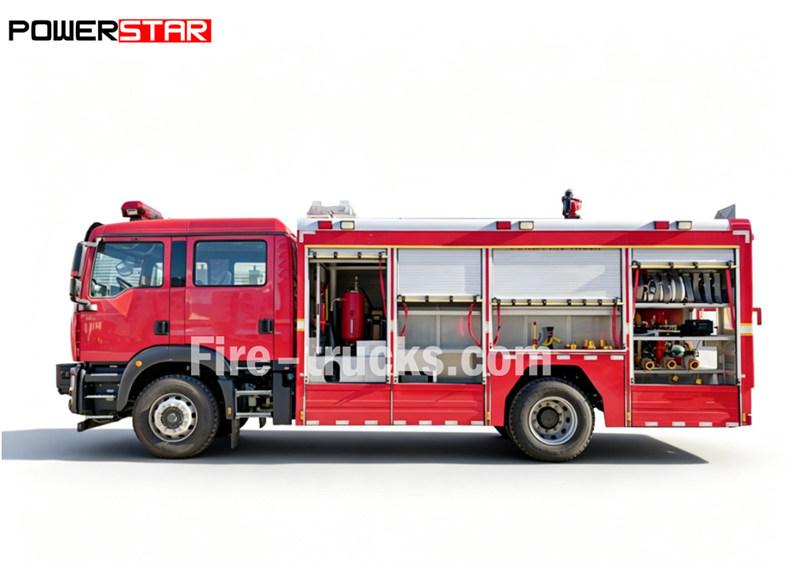

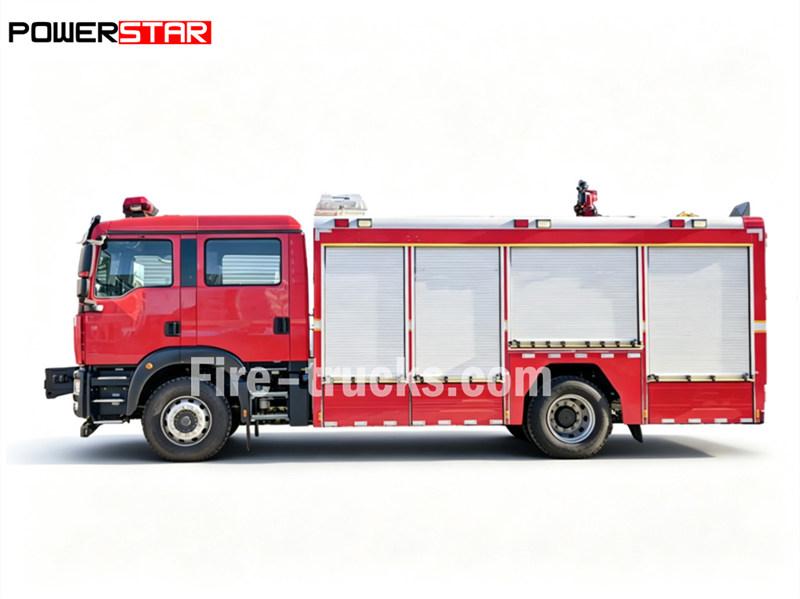

♦ Il telaio adotta una struttura in acciaio al carbonio ad alta resistenza, una struttura a cassone anti-torsione e il design della porta avvolgibile esterna facilita l'accesso rapido agli strumenti di soccorso.
♦ L'interno è dotato di scaffalature regolabili in lega di alluminio e rimorchi rotanti per ottimizzare l'utilizzo dello spazio.

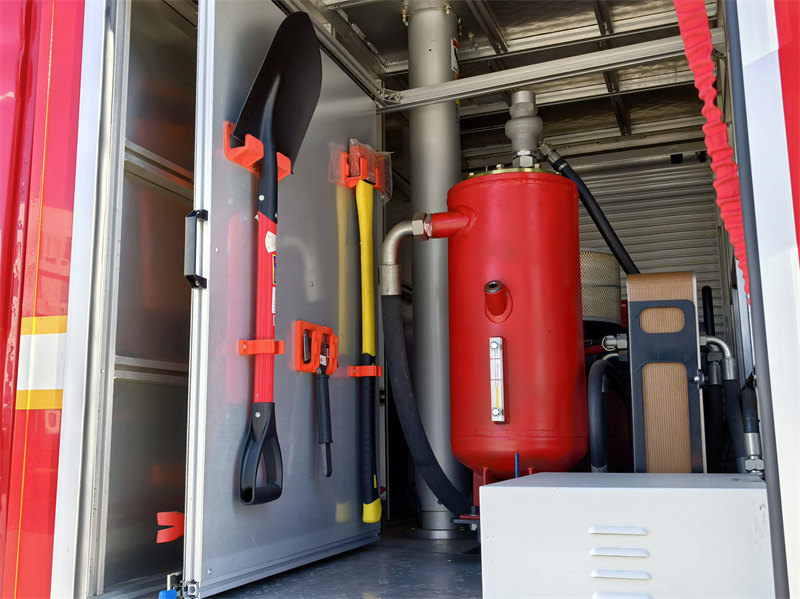

» Ⅳ.Sistema di schiuma CAFS:
Il processo antincendio CAFS (Sistema antincendio combinato) può essere riassunto in tre passaggi chiave, corrispondenti ai suoi3sistemi principali:

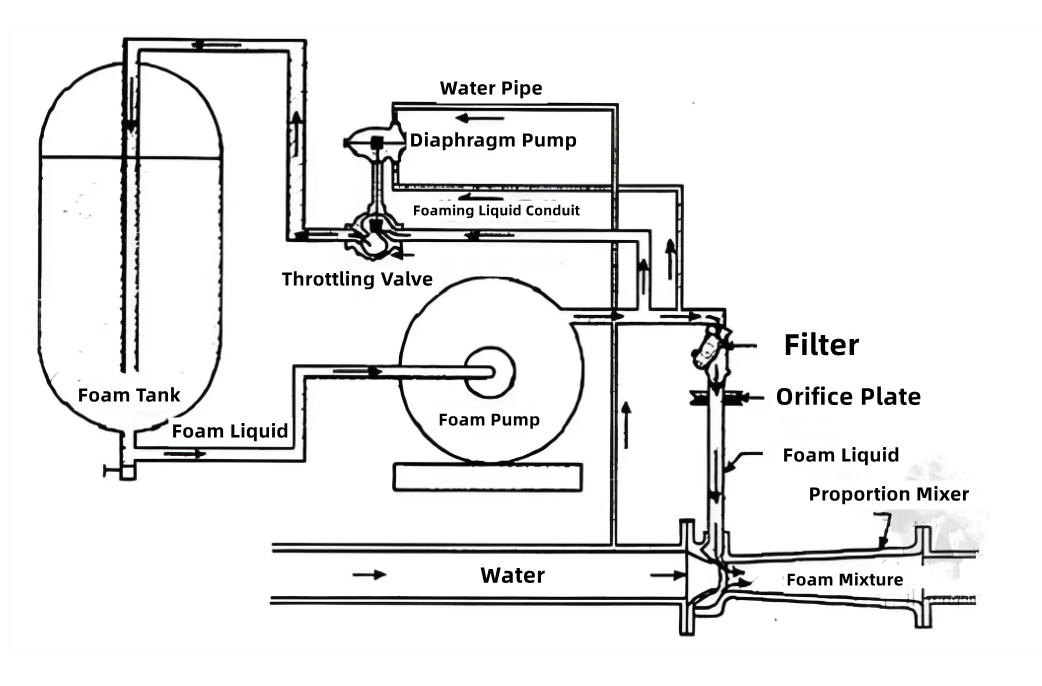

✦Miscelazione proporzionale:
Il serbatoio dell'acqua del veicolo fornisce acqua.
Il serbatoio della schiuma del veicolo fornisce il concentrato schiumogeno.
Un proporzionatore elettronico o meccanico preciso miscela accuratamente l'acqua e il concentrato schiumogeno in un rapporto preimpostato (tipicamente dallo 0,1% al 6%) per formare una "soluzione schiumogena".

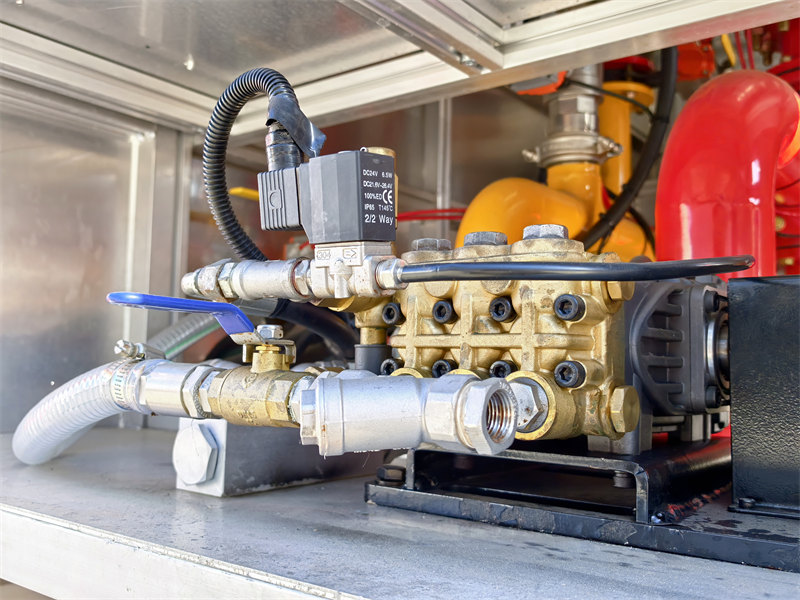

✦Iniezione dell'aria:
Il compressore d'aria del veicolo entra in funzione, generando aria ad alta pressione.
L'aria ad alta pressione viene iniettata nella tubazione contenente la "soluzione schiumogena" appena miscelata.
✦Nebulizzazione e spruzzatura:
L'acqua, il concentrato schiumogeno e l'aria compressa subiscono turbolenza e miscelazione nella tubazione, reagendo infine completamente nel generatore di schiuma (come una lancia idrica) all'estremità della manichetta antincendio, producendo schiuma ad aria compressa estremamente fine e uniforme.
I vigili del fuoco spruzzano questa schiuma di alta qualità sulla scena dell'incendio utilizzando lance idriche.
» Ⅴ.Sistema della pompa antincendio:

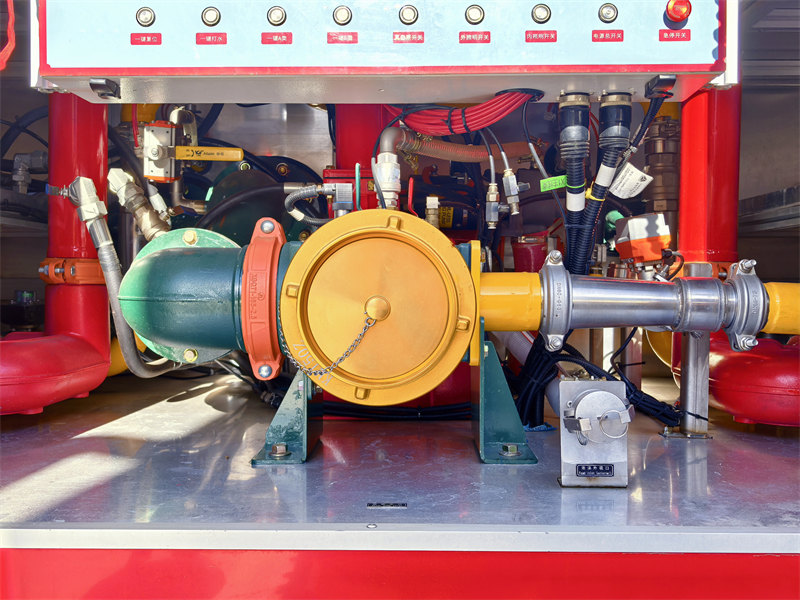

Pompa antincendio:

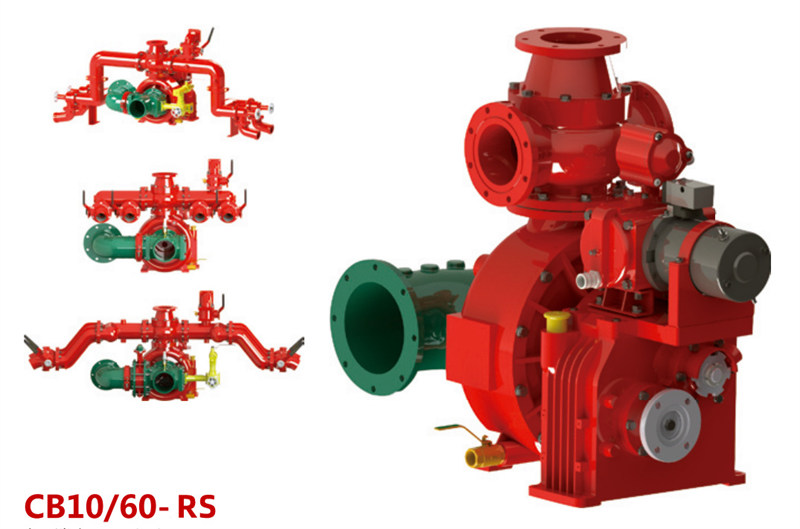

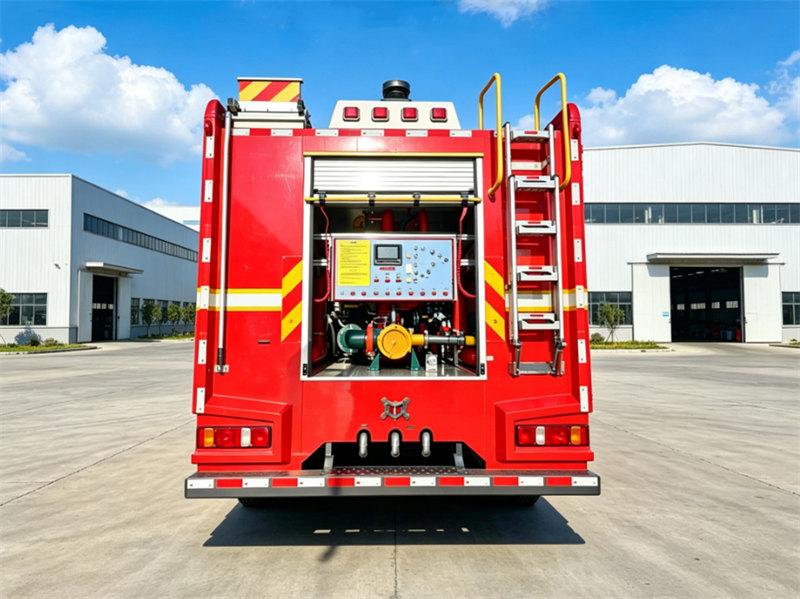

Una pompa antincendio CB10/60-RS con una portata nominale di 60 L/s a 1,0 MPa è installata nel vano pompa posteriore. Questa pompa è progettata per prestazioni affidabili, fornendo una pressione dell'acqua costante per garantire che manichette antincendio e monitori possano erogare efficacemente acqua o schiuma su lunghe distanze per lo spegnimento degli incendi.

|
Modello della pompa antincendio |
Portata |
Pressione |
Pressione massima di esercizio |
Pressione massima consentita in ingresso |
|
CB10/60 |
60 L/s |
1.0MPa |
1.251 MPa |
0.4MPa |
»Ⅵ.Sistema monitor antincendio:
Il monitor antincendio PS60 è montato sul tetto della cabina. Fornisce una portata di 60 L/s con una gittata dell'acqua di ≥70 m e una gittata della schiuma di ≥65 m. Il monitor supporta sia getti dritti sia modalità a spruzzo per operazioni antincendio flessibili.

| Modello monitor antincendio | Portata | Gittata | Pressione nominale | Rotazione verticale | Rotazione orizzontale |
| PS60 | 60L/s | Acqua≥70m Schiuma ≥65 m | 0.8MPa | -35°~+70° |
0~360° |
» Ⅶ.Attrezzatura di soccorso:

|

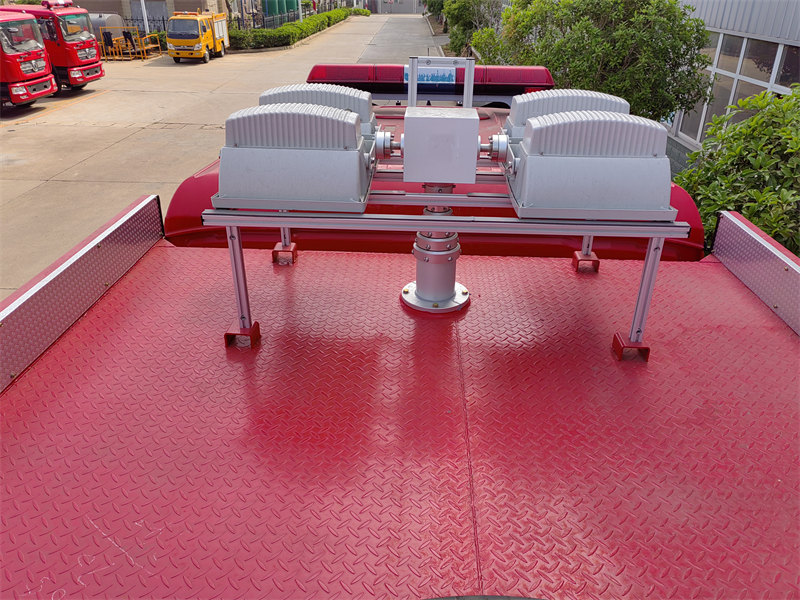

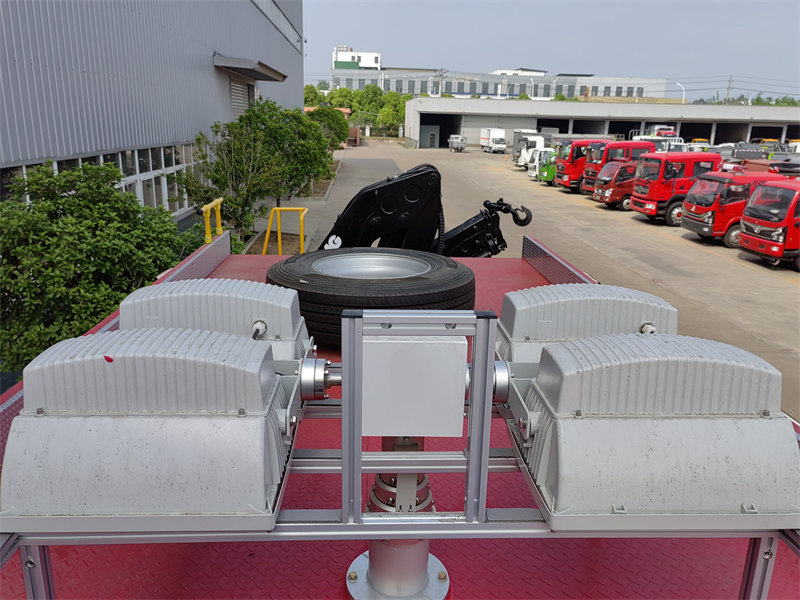

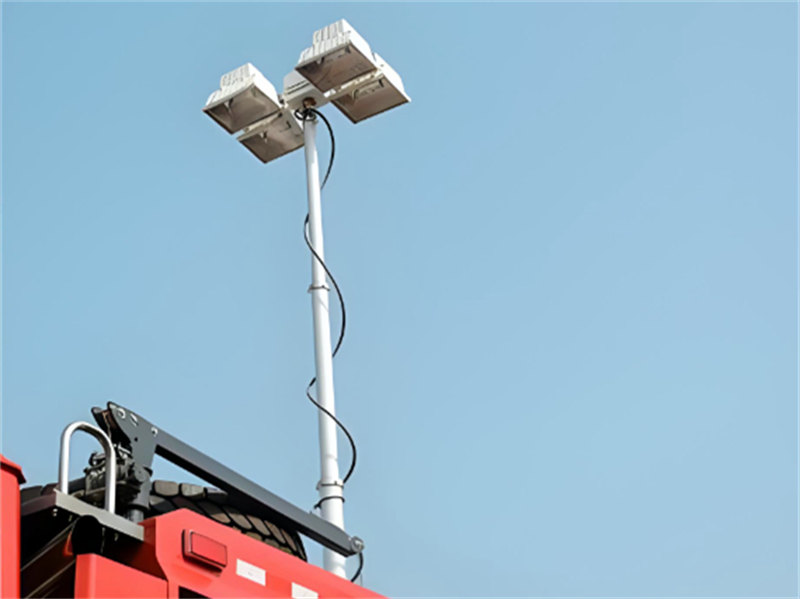

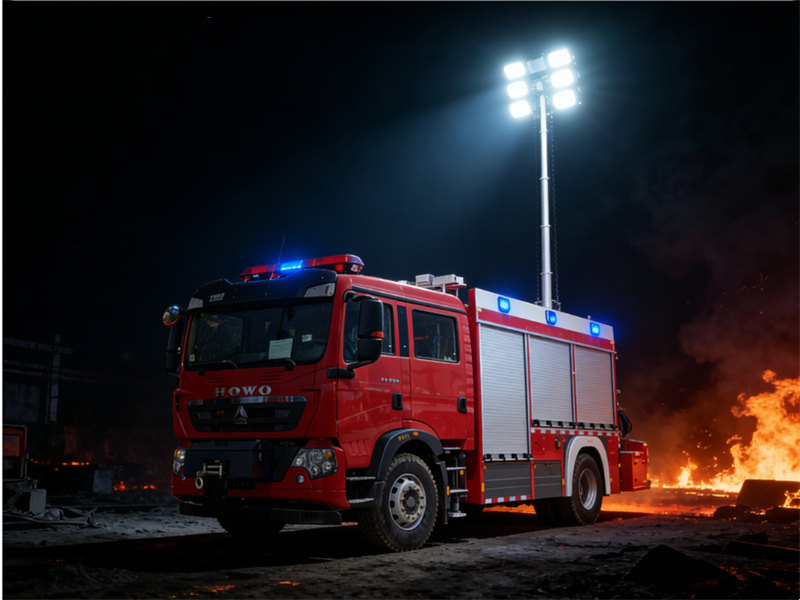

Torre faro |
Altezza: 5 m |
|
azionamento pneumatico telescopico |
|
|
generatore elettrico integrato con motore a benzina |
