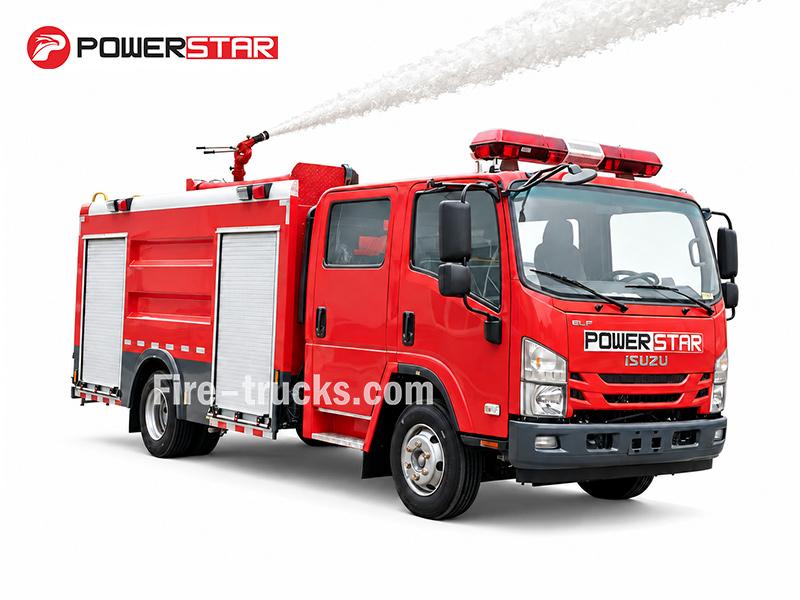

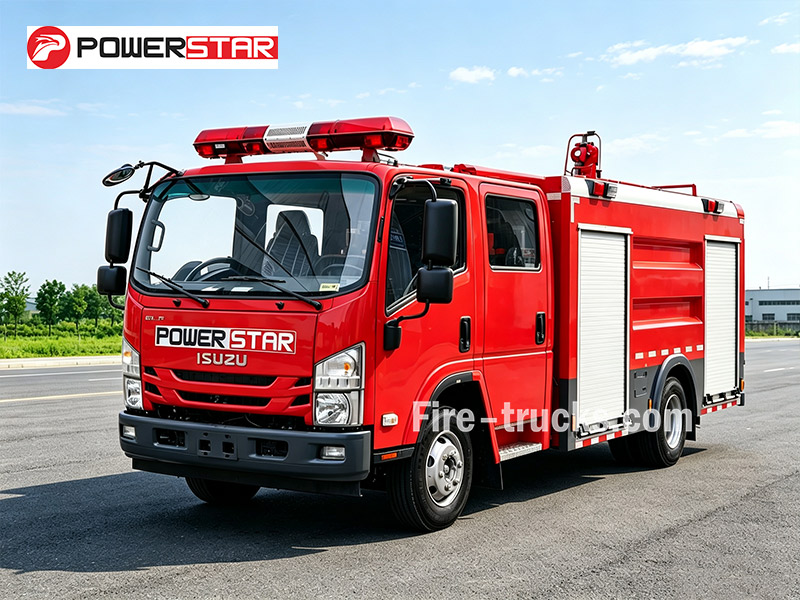

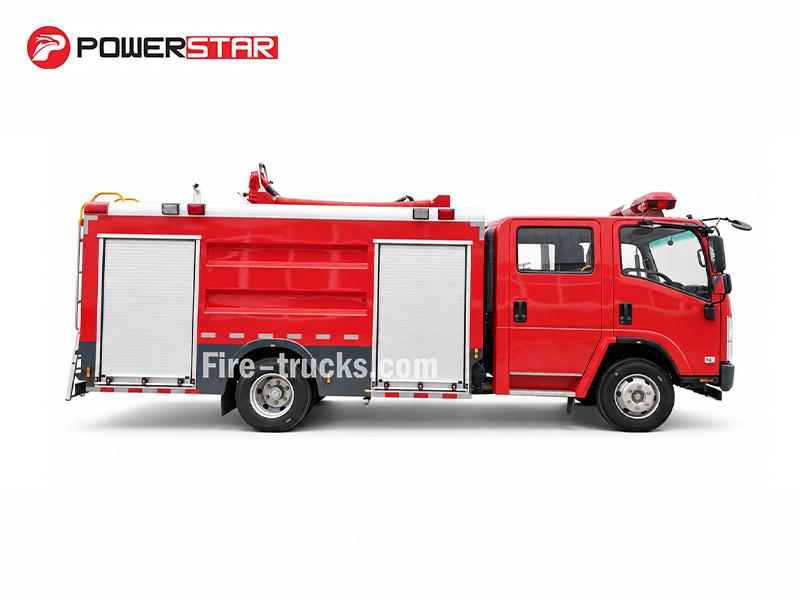

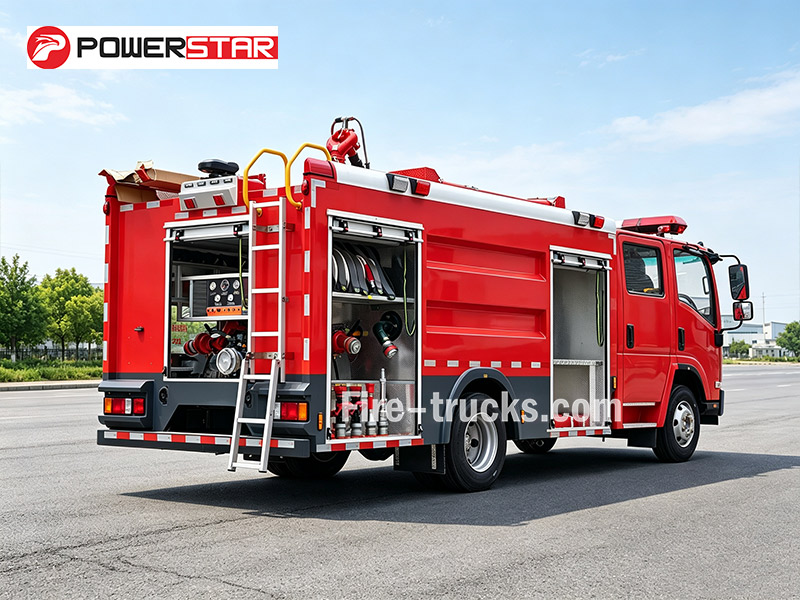

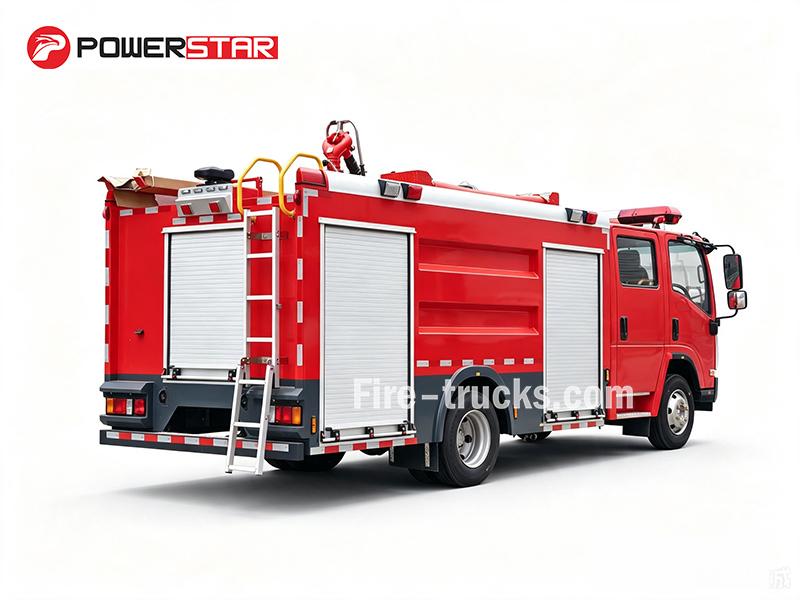

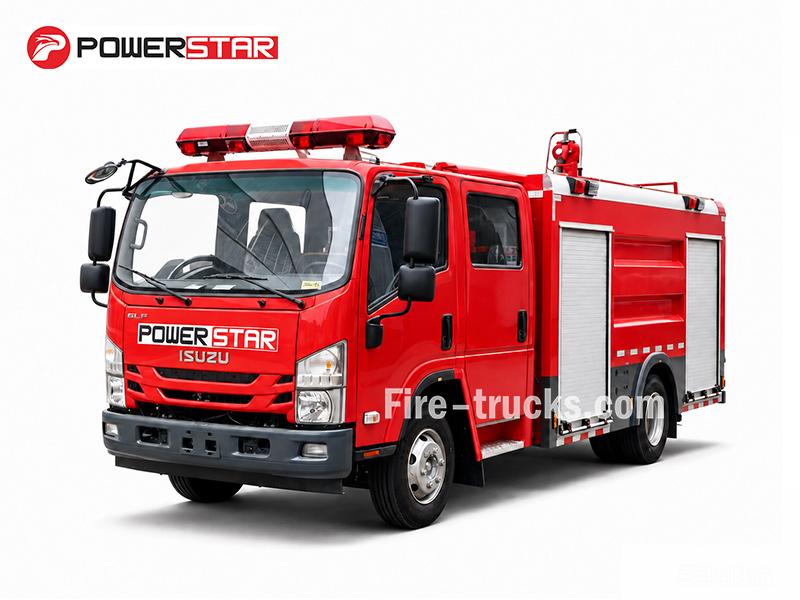

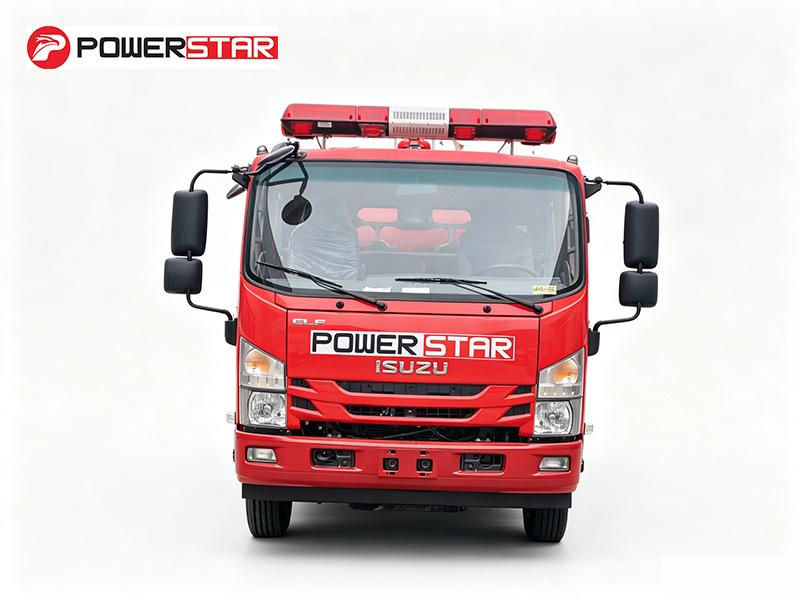

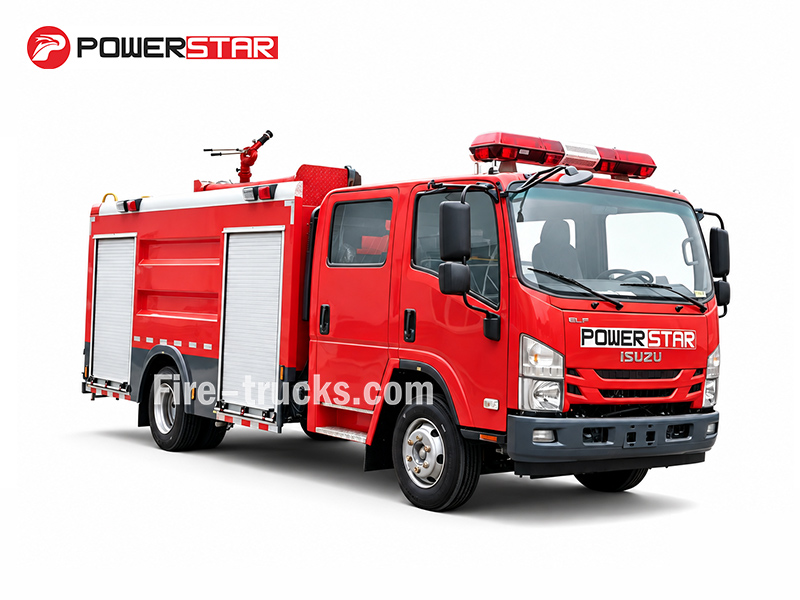

L'autopompa antincendio urbana compatta ISUZU 4×2 è alimentata da un motore diesel 4HK1-TCG61 da 189 CV, con un agile telaio 4×2 progettato per le strade cittadine e i vicoli stretti. Ha una capacità totale di 5.000 L: 4.000 L di acqua e 1.000 L di schiuma. Una pompa CB10/40-XZ eroga 40 L/s a 1.0 MPa, mentre il monitor da tetto PL8/32 raggiunge 60 m con acqua e 48 m con schiuma, ideale per interventi rapidi nelle aree urbane densamente costruite. L'equipaggiamento standard include manichette, linea di aspirazione, raccordi, lancia schiuma e kit di attrezzi di base.
Telaio del camion:
ISUZU 4×2Capacità di lavoro:
4000L water + 1000L foam (5000L total)Potenza del motore:
189 HP (139 kW) / 4HK1-TCG61Pompa antincendio:
CB10/40-XZFlusso della pompa:
40 L/sPressione di lavoro:
1.0 MPaMonitor antincendio:
PL8/32Monitorare il flusso:
32 L/sGamma di monitoraggio:
Water ≥60 m, Foam ≥48 m:
PH64, 3%-6% mixing ratio, 64 L/s max flowQuesto camion antincendio urbano ISUZU 4×2 è costruito attorno a un motore diesel 4HK1-TCG61 da 189 HP e a un telaio compatto 4×2 che si muove facilmente nelle strette strade cittadine e nei vicoli angusti. Questo veicolo compatto di soccorso antincendio urbano ISUZU trasporta una capacità totale di 5.000 L—4.000 L di acqua e 1.000 L di schiuma. Una pompa CB10/40-XZ eroga 40 L/s a 1,0 MPa, e il monitor PL8/32 sul tetto lancia acqua fino a 60 m e schiuma fino a 48 m. Questo Icamion antincendio ISUZU 4x2 per intervento rapido urbanoè dotato di equipaggiamento standard: manichette, linea di aspirazione, raccordi, lancia schiuma e kit di attrezzi. Le dimensioni compatte e la guida agile lo rendono una soluzione valida per interventi antincendio urbani, copertura di edifici alti e interventi industriali rapidi dove i camion più grandi non possono entrare.

|
Capacità operativa |
Modello motore |
Passo |
Sovrastruttura |
|
4000 L di acqua + 1000 L di schiuma |
189 HP / 4HK1-TCG61 |
3815 mm |
★ Serbatoio in acciaio al carbonio, capacità 5000 L ★★ Pompa antincendio CB10/40-XZ, portata 40 L/s a 1,0 MPa ★★ Monitor da tetto PL8/32, portata 32 L/s; acqua ≥60 m, schiuma ≥48 m ★ Dosatore di schiuma PH64, rapporto di miscelazione 3%-6%, portata massima 64 L/s |
»Ⅰ.Caratteristiche principali:
❶ Il motore diesel 4HK1-TCG61 da 189 HP fornisce potenza sufficiente per gli interventi urbani, con un funzionamento stabile della pompa mantenuto durante tutte le operazioni antincendio.
❷ Il camion antincendio urbano ISUZU 4×2 è equipaggiato con un serbatoio dell'acqua da 4000 L e un serbatoio della schiuma da 1000 L, abbinati a una pompa CB10/40-XZ con portata nominale di 40 L/s e 1,0 MPa per un rapido attacco iniziale agli incendi.
❸ Il monitor PL8/32 offre una gittata dell'acqua di 60 m e una gittata della schiuma di 48 m, consentendo alle squadre di intervenire sugli incendi da una distanza sicura mentre il telaio 4×2 mantiene la stabilità sulle strade urbane asfaltate.
❹ Con un passo di 3815 mm e pneumatici 235/75R17.5, questo compatto mezzo antincendio 4×2 percorre strette strade cittadine, curve anguste e aree urbane con spazi limitati dove i camion antincendio tradizionali non possono accedere.
❺ L'equipaggiamento standard include manichette, linea di aspirazione, raccordi, lancia schiuma e kit di attrezzi, pronti per l'impiego immediato. Le sue dimensioni compatte e il telaio 4×2 agile lo rendono una soluzione pratica per i vigili del fuoco municipali, la copertura di edifici alti e i siti industriali con accesso limitato.
»Ⅱ.Parametri del prodotto:
| Camion antincendio urbano compatto ISUZU 4x2 per intervento rapido | |||
| Generale | Capacità operativa | 4000 L di acqua + 1000 L di schiuma | |
| Telaio del camion | ISUZU 4x2 | ||
| Potenza del motore | 189 HP/ 4HK1-TCG61 | ||
| Pompa antincendio | CB10/40-XZ | ||
| Monitor antincendio | PL8/32 | ||
| Dosatore di schiuma | PH64 | ||
| Velocità massima | 95 km/h | ||

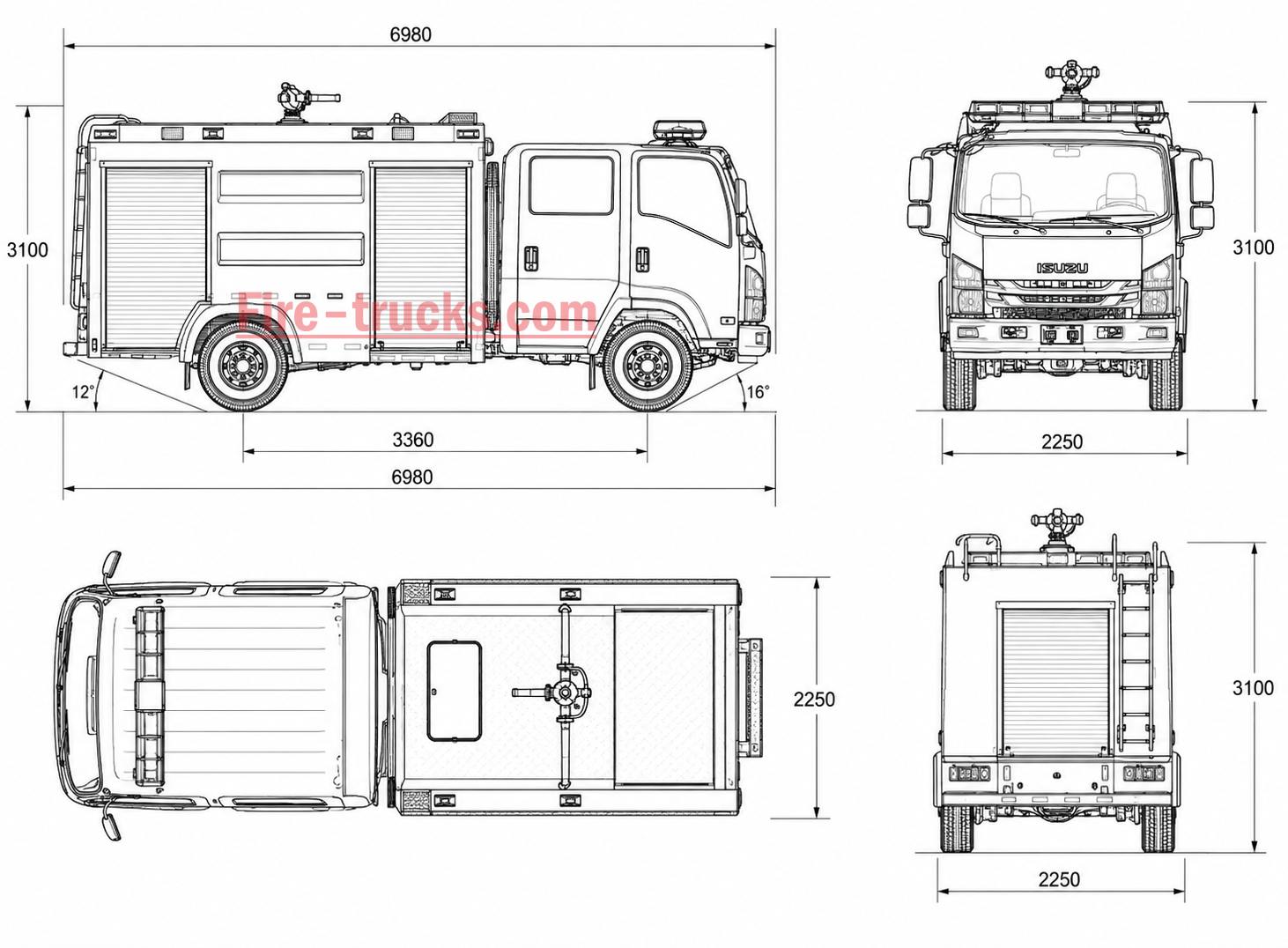

| Dimensioni complessive L*P*A | 6980*2250*3100 mm | ||
| Peso totale del veicolo | 10550 kg | ||
| Peso a vuoto | 5850 kg | ||
| Motore | Modello del motore | 4HK1-TCG61 | |
| Tipo di carburante | Diesel | ||
| Potenza | 189 HP(139KW) | ||
| Norma sulle emissioni | Euro 6 | ||
| Cilindrata | 5193 ml | ||
| Tipo di motore | Motore diesel a 4 cilindri in linea, raffreddamento ad acqua, turbocompresso, intercooler | ||
| Telaio | Tipo di trazione | 4x2 | |
| Passo | 3815 mm | ||
| Pneumatico | 235/75R17.5 16PR | ||
| Numero di pneumatici | 6 pneumatici e 1 pneumatico di scorta | ||
| Cabina | Cabina doppia, con aria condizionata, finestrini elettrici, USB | ||
| Pompa antincendio | Modello | CB10/40 | |
| Portata | 40L/s | ||
| Pressione | 1MPa | ||
| Pressione massima di esercizio | 1.251MPa | ||
| Pressione massima consentita in ingresso | 0.4MPa | ||
| Altezza massima di aspirazione | 7m | ||
| Velocità nominale | 3135±50r/min | ||
| Rapporto di velocità | 1:1.4 | ||
| Tempo di adescamento dell'acqua | ≤50s | ||

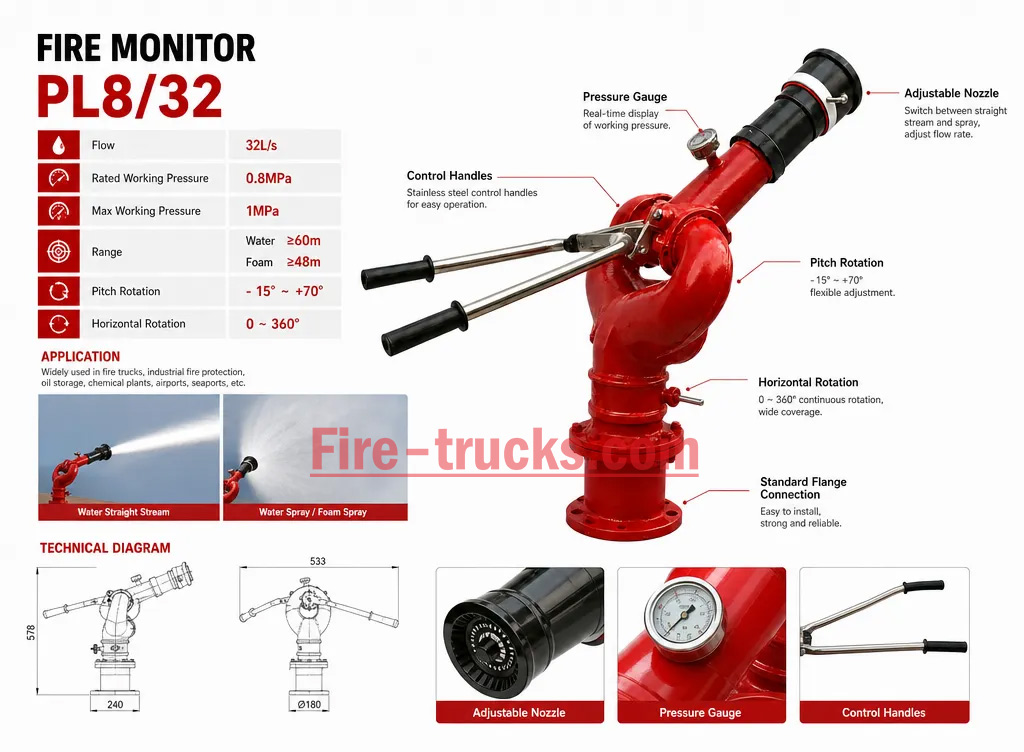

| Monitor antincendio | Modello | PL8/32 | |
| Portata | 32L/s | ||
| Pressione di esercizio nominale | 0.8MPa | ||
| Pressione massima di esercizio | 1MPa | ||
| Gittata | Acqua | ≥60m | |
| Schiuma | ≥48m | ||
| Rotazione verticale | - 15~+70° | ||
| Rotazione orizzontale | 0~360° | ||
| Configurazione standard | Tutti gli accessori standard: tubo antincendio, filtro, raccordo, chiave, pistola acqua/schiuma, kit di attrezzi di base, manuale in inglese…… | ||


1. Telaio e gruppo propulsore
♦ Telaio: Telaio per camion ISUZU 4×2, passo di 3815 mm, progettato per la manovrabilità nelle strade cittadine e la stabilità su strade asfaltate
♦ Motore: Diesel turbo 4HK1-TCG61, 189 HP (139 kW), potenza affidabile per interventi urbani e funzionamento continuo della pompa
♦Trasmissione: Trasmissione manuale, funzionamento semplice per la guida in città e l'invio in emergenza

2. Sistema di spegnimento incendi
♦ Serbatoio: 4000 L di acqua + 1000 L di schiuma (5000 L totali), acciaio al carbonio, con paratie per una gestione stabile sulle strade cittadine
♦ Pompa: CB10/40-XZ, 40 L/s a 1,0 MPa, azionata da PTO, altezza di aspirazione di 7 m, tempo di adescamento ≤50 s
♦ Monitor: JBQ 5.5/10, 10 L/s a 0,55 MPa, azionato da PTO, altezza di aspirazione di 7 m, adescamento rapido per uso immediato
♦ Lancia Monitor:: PL8/32, portata di 32 L/s, acqua ≥60 m, schiuma ≥48 m, rotazione orizzontale di 360°, inclinazione da -15° a +70°

»Ⅳ.Principio di funzionamento dell'autopompa antincendio a schiuma:
• Aspirazione
Dotato di una porta di aspirazione DN50 per prelevare acqua da fonti aperte come stagni, corsi d'acqua o idranti quando la rete idrica municipale non è disponibile.
• Collegamento di riempimento
L'ingresso dell'acqua esterno consente il collegamento a un idrante standard o a una pompa ausiliaria per un rapido riempimento del serbatoio in ambienti urbani.
• Bocche di scarico
Le uscite DN65 su entrambi i lati del veicolo supportano più collegamenti per tubi, adattandosi a diverse esigenze di pressione e portata per un efficiente spegnimento degli incendi.
• Circuito della schiuma
Il sistema indipendente a circuito chiuso di proporzionamento della schiuma gestisce automaticamente l'aspirazione del concentrato, la miscelazione e lo scarico. Passa dalle modalità acqua e schiuma mantenendo un rapporto di miscelazione costante per gli incendi di Classe B.
» Ⅴ.Sistema della pompa antincendio :
Pompa antincendio:
Una pompa antincendio CB10/40 con una portata nominale di 40 L/s a 1,0 MPa è installata nel vano pompa posteriore. Questa pompa è progettata per prestazioni affidabili, fornendo una pressione dell'acqua costante per garantire che le manichette antincendio e i monitor possano erogare acqua o schiuma efficacemente su lunghe distanze per lo spegnimento degli incendi

|
Modello della pompa antincendio |
Portata |
Pressione |
Pressione massima di esercizio |
Pressione massima consentita in ingresso |
|
CB10/40 |
40 L/s |
1.0MPa |
1.251 MPa |
0.4MPa |
Dosatore di schiuma tipo pompa ad anello PH64, rapporto di miscelazione regolabile dal 3% al 6%, portata massima di miscelazione 64 L/s. Miscela automaticamente il concentrato schiumogeno con l'acqua per un'efficace soppressione degli incendi di Classe B. Funzionamento semplice senza necessità di alimentazione esterna.



» Ⅵ.Attrezzature antincendio :

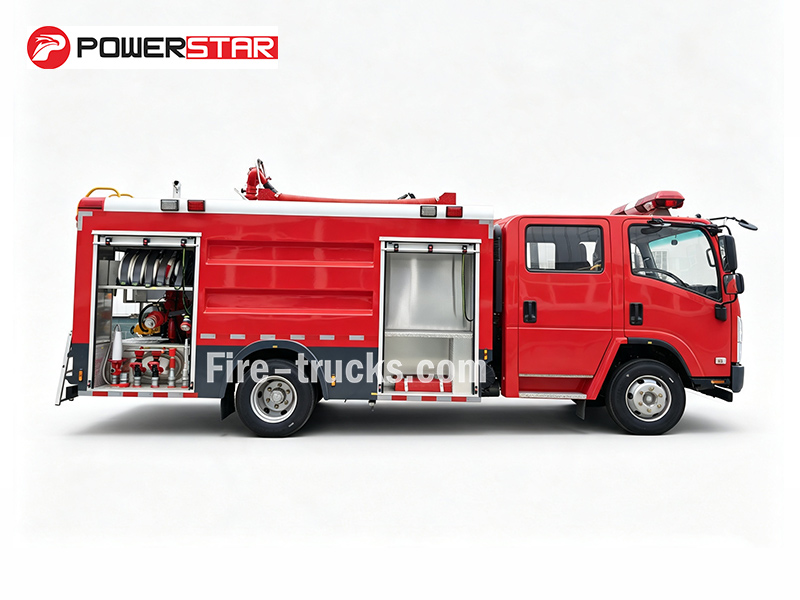

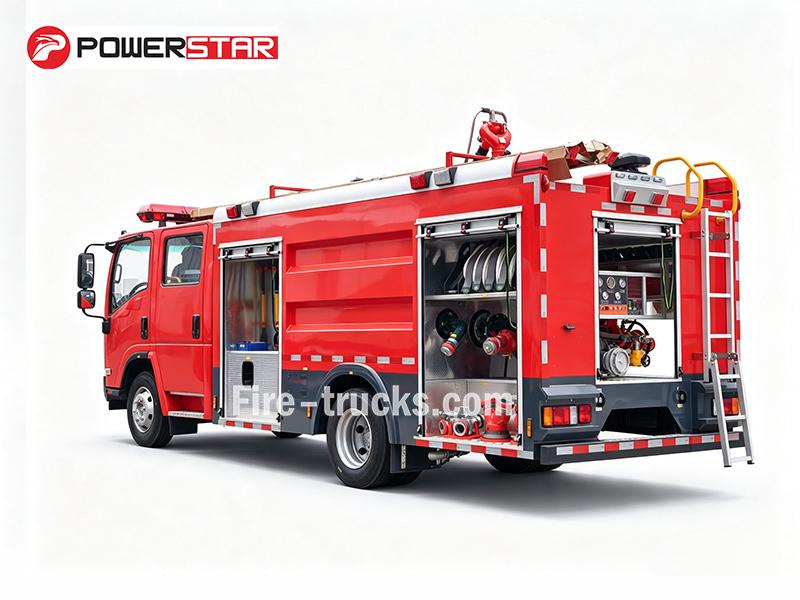

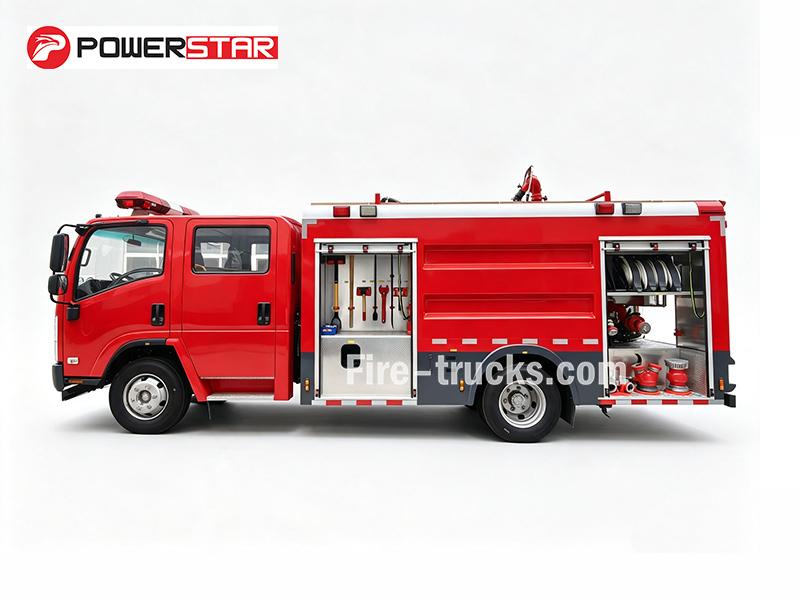

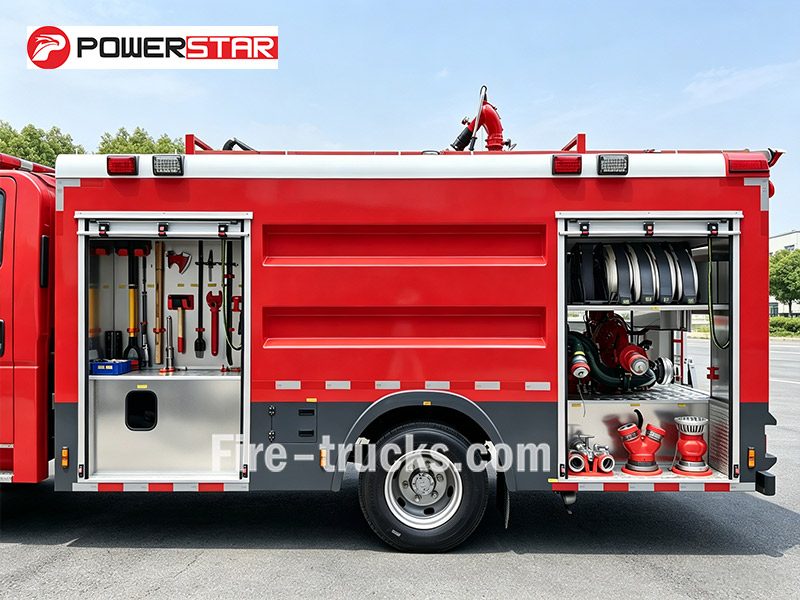

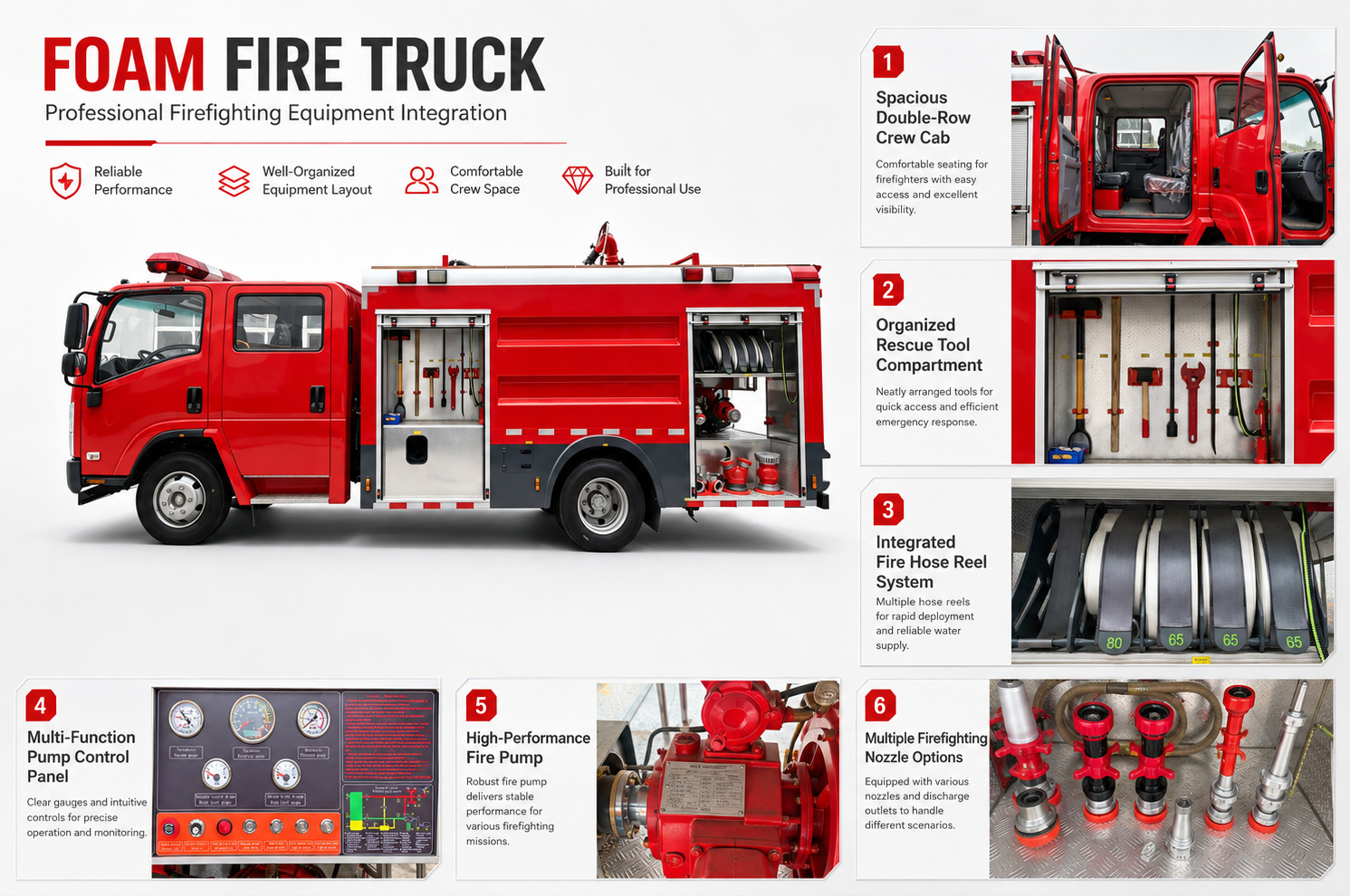

• Vano attrezzature
I compartimenti di stoccaggio sono disposti su entrambi i lati del veicolo, dotati di scaffali regolabili e vassoi estraibili. Gli scaffali mantengono in posizione manichette antincendio, linee di aspirazione e lance per schiuma, mentre i vassoi consentono un rapido accesso agli utensili manuali come chiavi, asce e leve—riducendo i tempi di intervento durante le chiamate di emergenza.

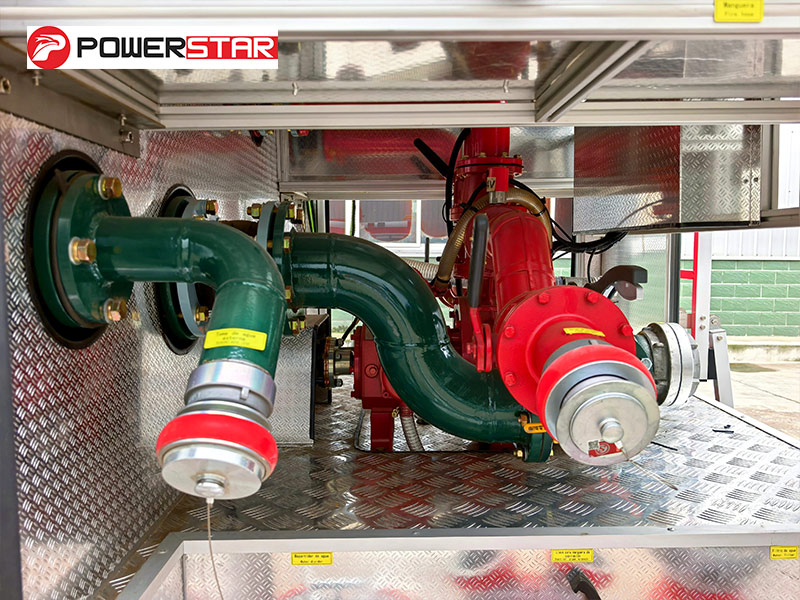

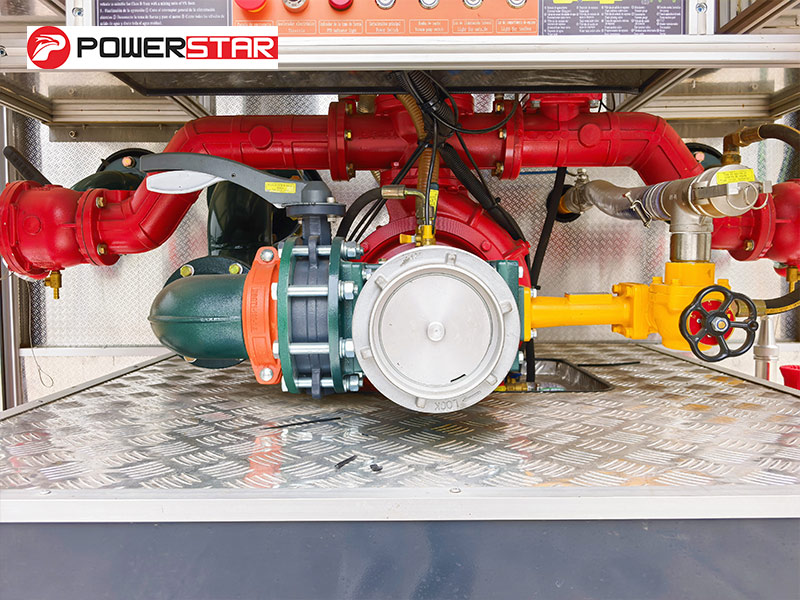

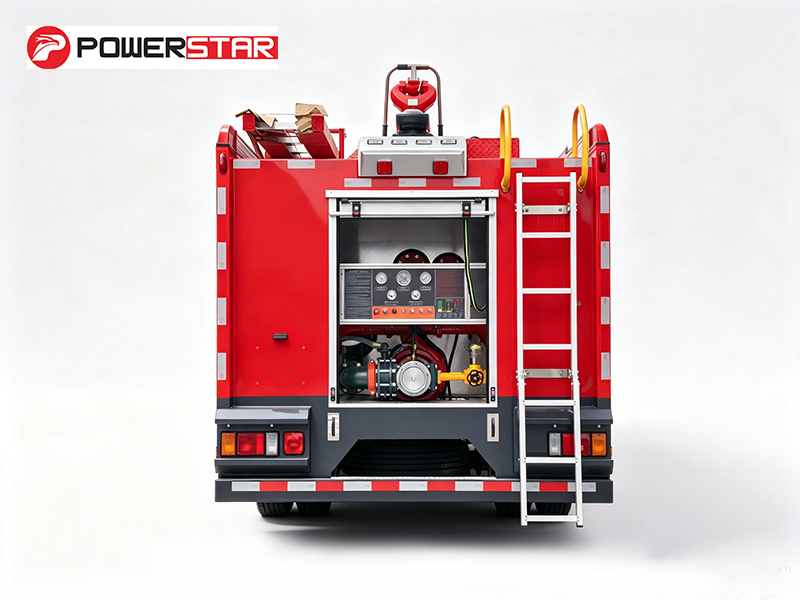

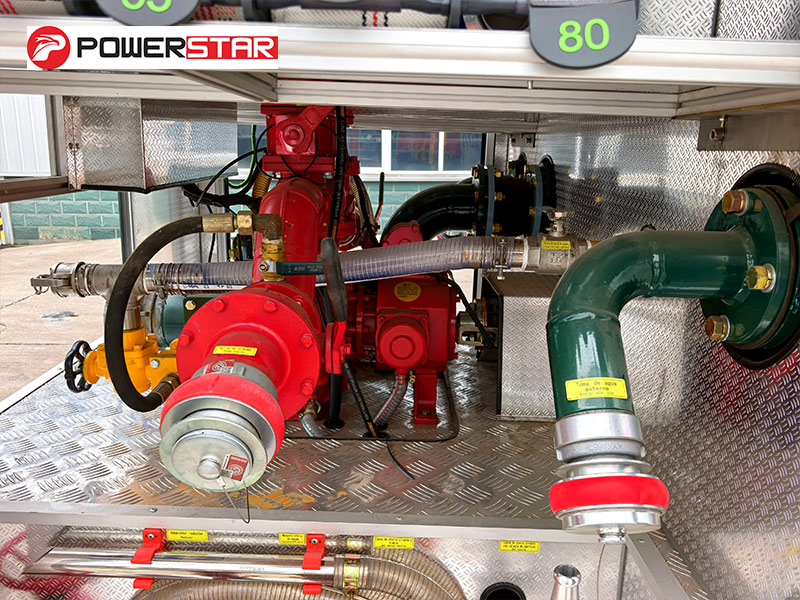

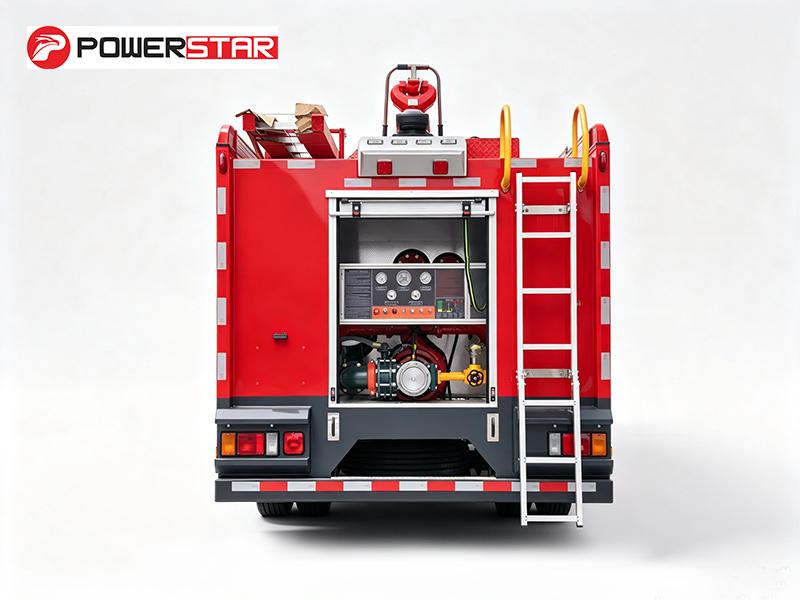

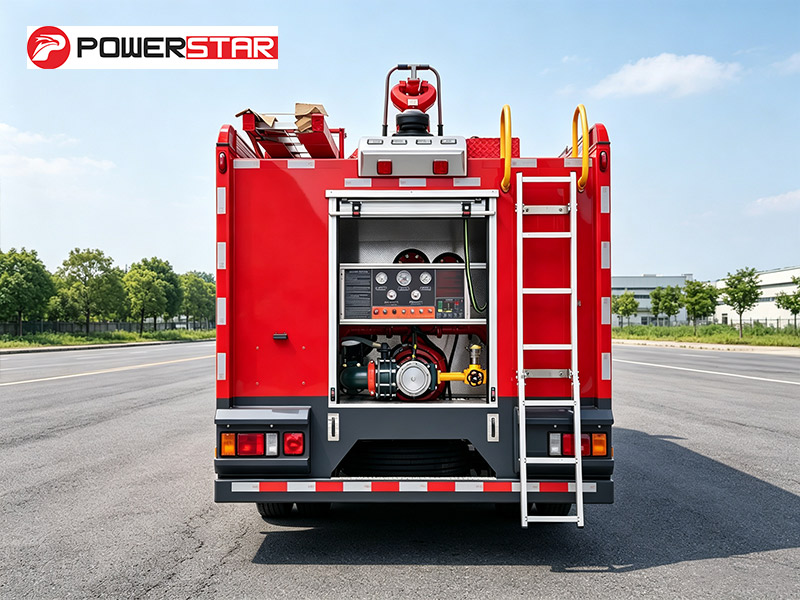

•Vano pompa:Dotato di pompa antincendio CB10/40-XZ, pannello di controllo, manometro, vacuometro e illuminazione del compartimento. Gli accessori includono manichette antincendio, linee di aspirazione, collettori, filtri, ugelli antincendio, lance per schiuma, chiavi per tubi di aspirazione e adattatori.

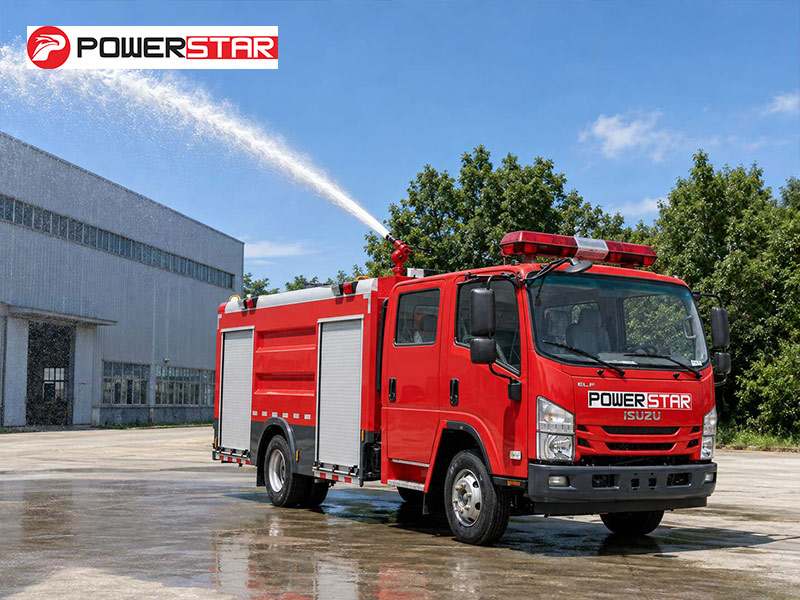

L'autopompa antincendio urbana ISUZU 4×2 è dotata di una pompa CB10/40-XZ montata posteriormente e di un monitor PL8/32 installato sul tetto della cabina. La capacità totale dei fluidi è di 5.000 litri—4.000 L di acqua e 1.000 L di schiuma. Il veicolo è basato su un telaio compatto 4×2 ed è alimentato da un motore diesel 4HK1-TCG61 da 189 HP. La dotazione standard comprende manichette, linea di aspirazione, raccordi, lancia per schiuma e un kit di attrezzi di base. Le specifiche complete sono elencate di seguito:

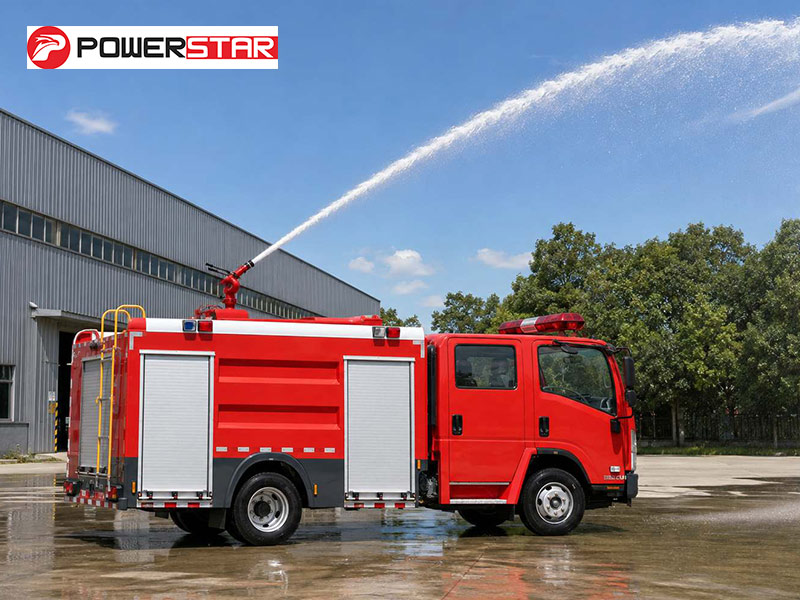

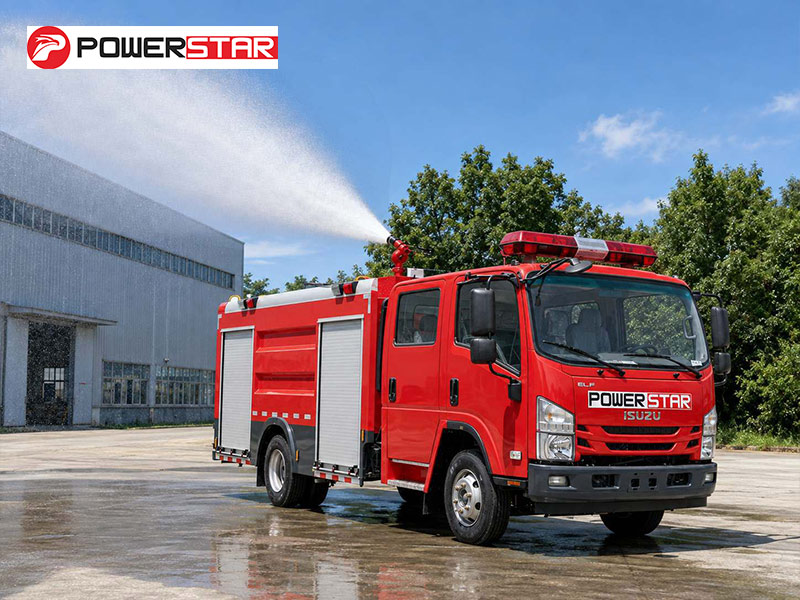

» Ⅶ.Test delle prestazioni del monitor antincendio :

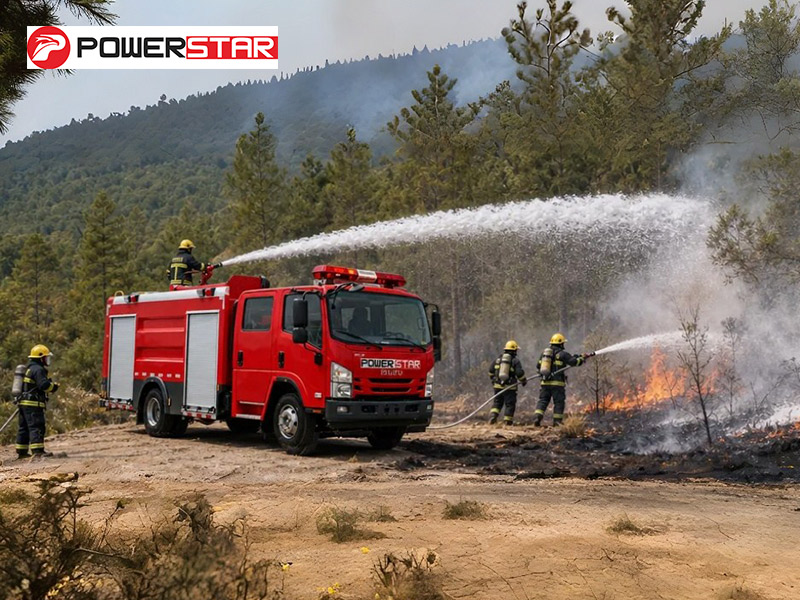

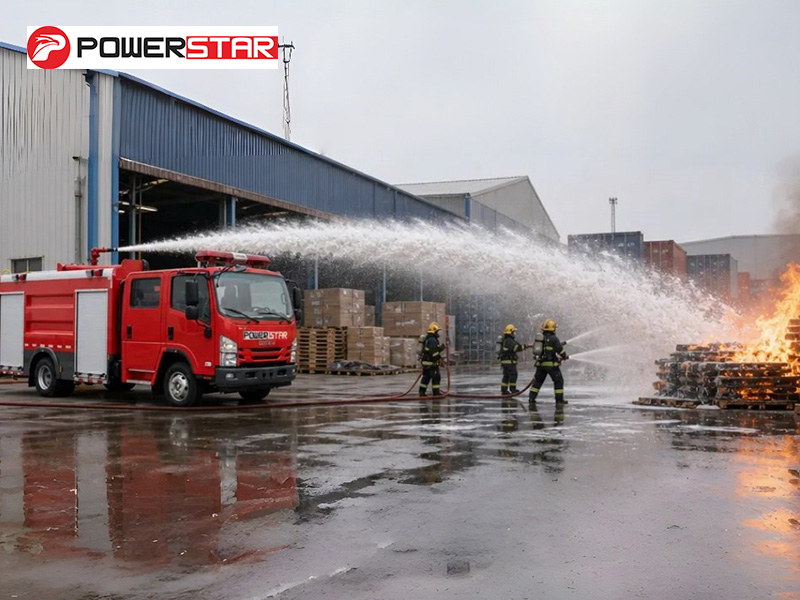

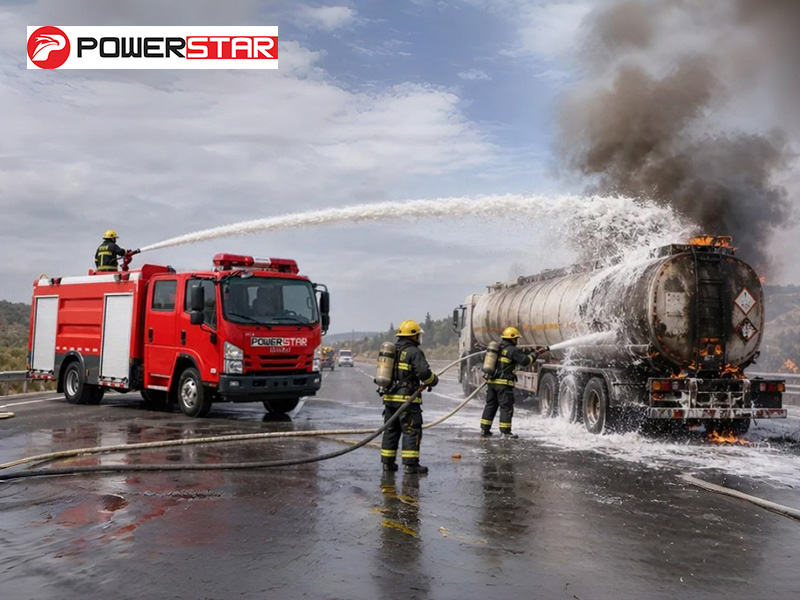

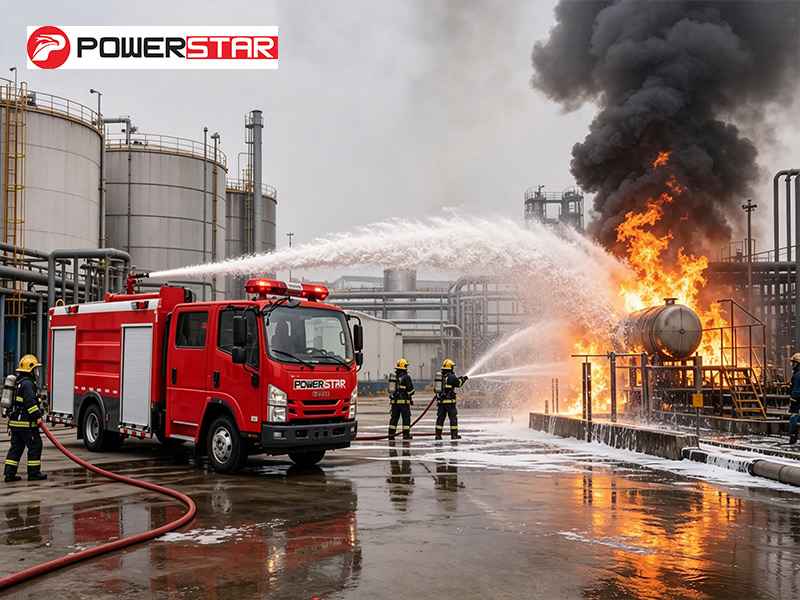

» Ⅷ.Scenari di applicazione :
