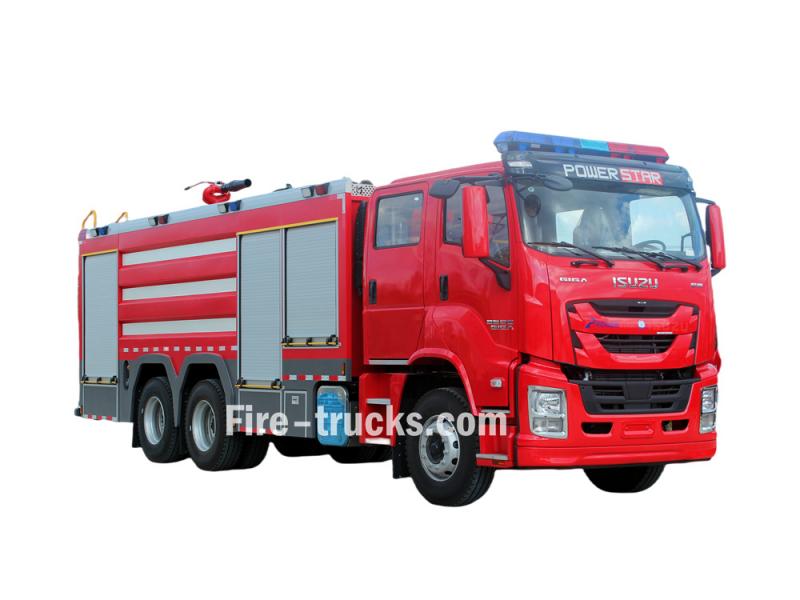

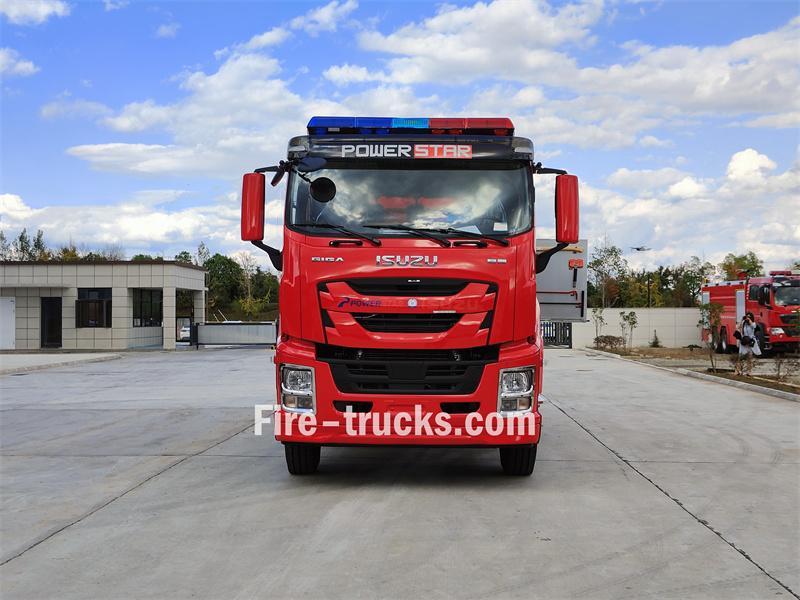

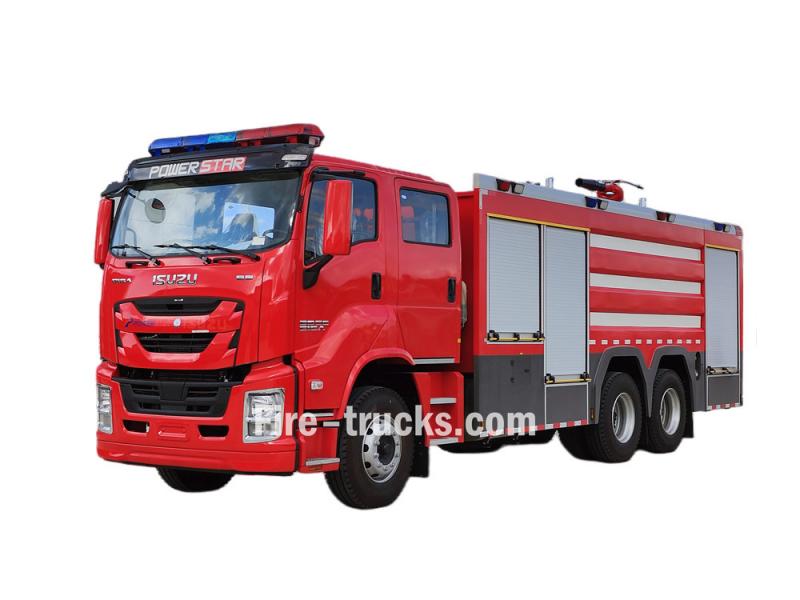

Camion dei pompieri di soccorso pesante Isuzu GIGA per il Senegal

L'autopompa Isuzu GIGA 6X4 da 10 metri cubi con schiuma è basata sul telaio Isuzu GIGA 6X4, con un passo di 4600 mm + 1370 mm. È equipaggiato con un motore Isuzu 6UZ1-TCG61 e un cambio rapido a 12 velocità. La parte anteriore della sovrastruttura ospita il vano attrezzature, la sezione centrale contiene un serbatoio dell'acqua in acciaio al carbonio da 8500 litri e un serbatoio di schiuma in acciaio inossidabile da 1500 litri, mentre la parte posteriore ospita la sala pompe, dotata di una pompa antincendio CB10/60-XZ, pannello di controllo, manichette antincendio, attrezzature antincendio, ecc. Sul tetto è presente un monitor antincendio PL8/48.

Telaio del camion:
ISUZU GIGA , 6X4
Capacità di lavoro:
8500L water +1500L foam
Potenza del motore:
380 HP/ 6UZ1-TCG61
Pompa antincendio:
China CB10/60-XZ
Flusso della pompa:
60L/s
Pressione di lavoro:
1.0 Mpa
Monitor antincendio:
China PL8/48
Monitorare il flusso:
48 L/s
Gamma di monitoraggio:
Water≥70 m,Foam≥60m

Categorie di prodotti

Costruisci i tuoi automezzi antincendio ora

Ci proponiamo di fornire automezzi antincendio di qualità superiore ai clienti di tutto il mondo. Il tuo partner fidato e migliore per sempre.

Contattaci

Nuovi prodotti

♦ Senegal Isuzu GIGA Heavy Rescue Fire Truck ♦

Capacità lavorativa

Modello del motore

Passo

Sovrastruttura

8500L acqua + 1500L schiuma

6UZ1/ 380 CV

4600+1370 millimetri

★Serbatoio dell'acqua in acciaio al carbonio

★Serbatoio di schiuma 304 acciaio inossidabile

★ La famosa pompa antincendio cinese CB10/60-XZ

★ Il famoso monitor antincendio PL8/48 della Cina

★ Anno 2025, nuovo di zecca

» Ⅰ. Caratteristiche principali:

★ Motore Isuzu da 380 CV potente, 100.000 Km senza problemi.

★ Cabina dell'equipaggio Isuzu GIGA 6x4, design europeo

★ La famosa pompa antincendio CB10/60 cinese, super affidabile

★ La capacità del serbatoio può essere personalizzata

» Ⅱ.Parametro del prodotto:

Autopompa ISUZU GIGA 6x4 10000L con schiuma e acqua
Generale	Capacità lavorativa	Serbatoio dell'acqua da 8500 litri, serbatoio della schiuma da 1500 litri
	Telaio del camion	Isuzu GIGA6x4
	Potenza del motore	380 CV / Isuzu 6UZ1-TCG61
	Pompa antincendio	CB10/60-XZ
Telaio	Tipo di unità	4x2
	Trasmissione	FAST 12-shift, manuale
	Passo	4600+1370mm
	Pneumatico	12R22.5 18PR,10+1 ruota
Pompa antincendio	Modello	CB10/60-XZ
	Pressione	1 MPa
	Pressione massima di esercizio	1,232 MPa
	Pressione di ingresso massima consentita	0,4 MPa
	Flusso	40L/s
	Altezza massima di aspirazione	7 milioni
	Velocità nominale	3286 ± 50 giri/min
	Rapporto di velocità	1:1.44
	Tempo di deviazione dell'acqua	≤50 S
Miscelatore dosatore di schiuma e acqua	Modello	PH64-RS
	Rapporto di miscelazione	6%
	Intervallo di pressione di lavoro	0,6 ~ 1,4 MPa
	intervallo di portata	16 ~ 64L/s
	Categorie di liquidi schiumogeni adatti	Categoria B
Monitor antincendio	Modello	PL8/48
	Fluire	32L/s
	Pressione di esercizio nominale	0,8 MPa
	Pressione massima di esercizio	1,0 MPa
	Allineare	Acqua	≥ 7 0 metri
		Schiuma	≥ 60 metri
	Rotazione del passo	- 45 ~ +70°
	Rotazione orizzontale	0 ~ 360°
Configurazione standard	Tutti gli accessori standard: manichetta antincendio, filtro, raccordo, chiave inglese, pistola ad acqua/schiuma, kit di attrezzi di base, manuale in inglese...

---- - Materiale per cisterne : Acciaio al carbonio, acciaio inossidabile, lega di alluminio, materiale PP

----- Pompa antincendio : In base al corpo della petroliera e alla distanza di getto, opzionale American Darley marca

----- Opzionale: Conduttura, avvolgitubo, scala in alluminio, modello giunto (tipo cinese, europeo, americano)

Telaio:

Tipo: Telaio per impieghi gravosi Isuzu GIGA 6X4, 4600 mm + 1370 mm

Motore: Motore diesel turbocompresso a sei cilindri in linea Isuzu 6UZ1-TCG61 da 380 CV/279 kW, cilindrata 9,839 L

Trasmissione: Cambio manuale veloce a 12 velocità, più marce, ampia gamma di rapporti di trasmissione, adattabile a diverse velocità e requisiti di carico,

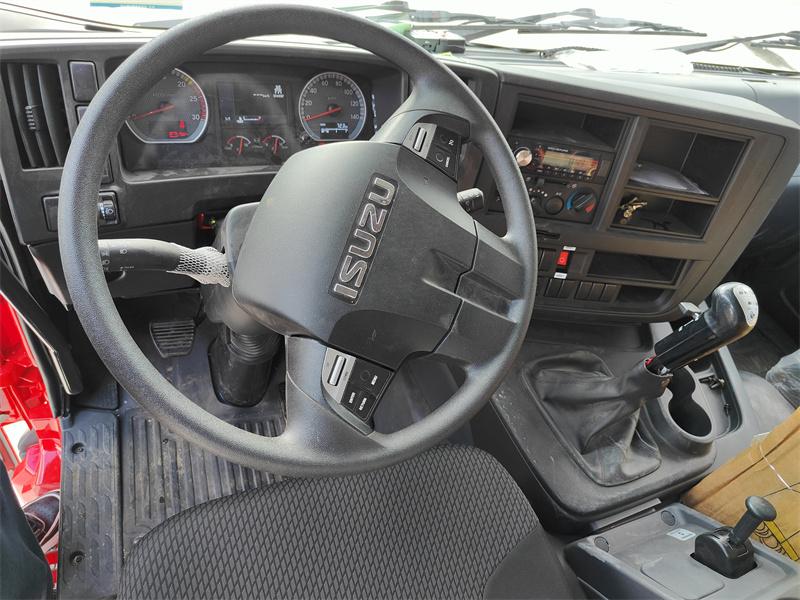

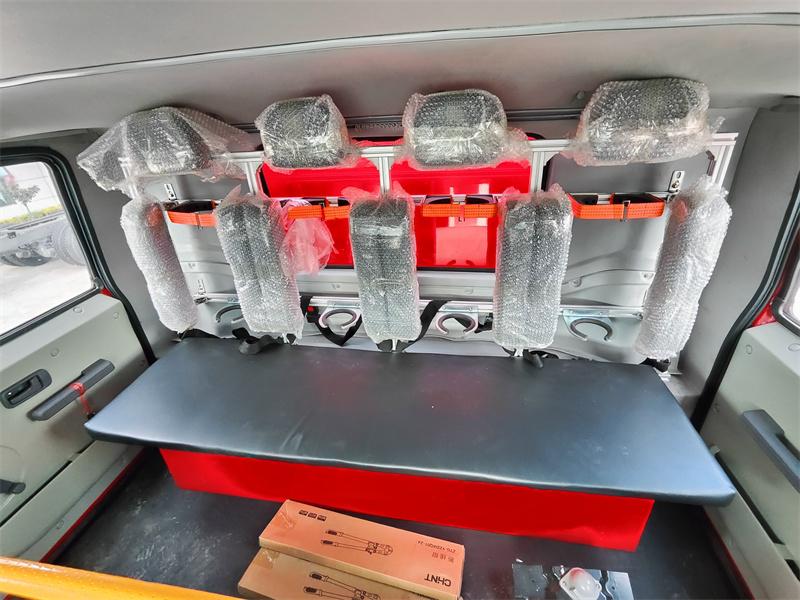

Cabina: Cabina: Cabina a due file, per 2+3 passeggeri. Ampio campo visivo, dotata di aria condizionata, ABS, ecc.

Carico sull'asse: Assale anteriore 7000 kg, asse posteriore 18000 kg.

» III. Sistema di pompa antincendio:

Pompa antincendio: Dotato di una pompa antincendio montata sul veicolo CB10/60-XZ.

Portata/pressione nominale: Portata fino a 60 L/s a una pressione di 1,0 MPa;

Caratteristiche prestazionali: Struttura matura e affidabile, velocità di aspirazione e scarico dell'acqua elevata;

Dotato di un dosatore di schiuma, che consente una miscelazione precisa di acqua e soluzione schiumogena (regolabile dal 3% al 6%).

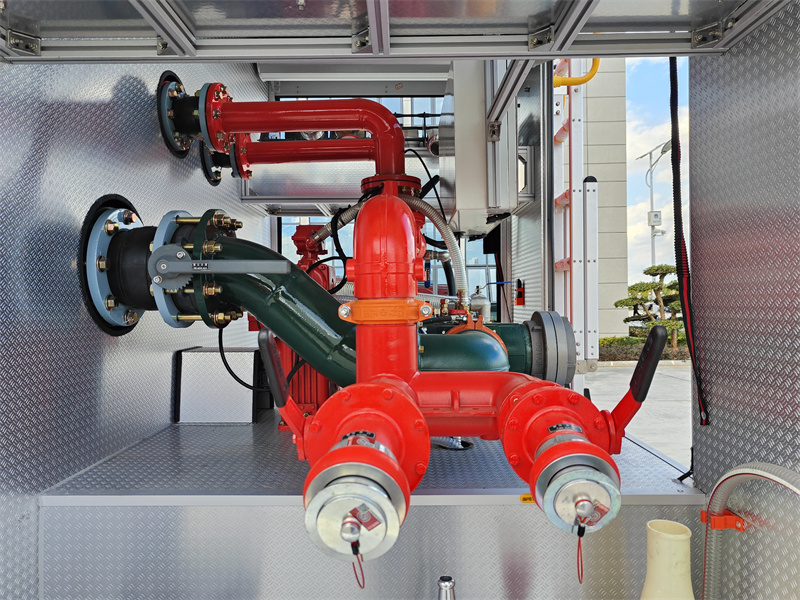

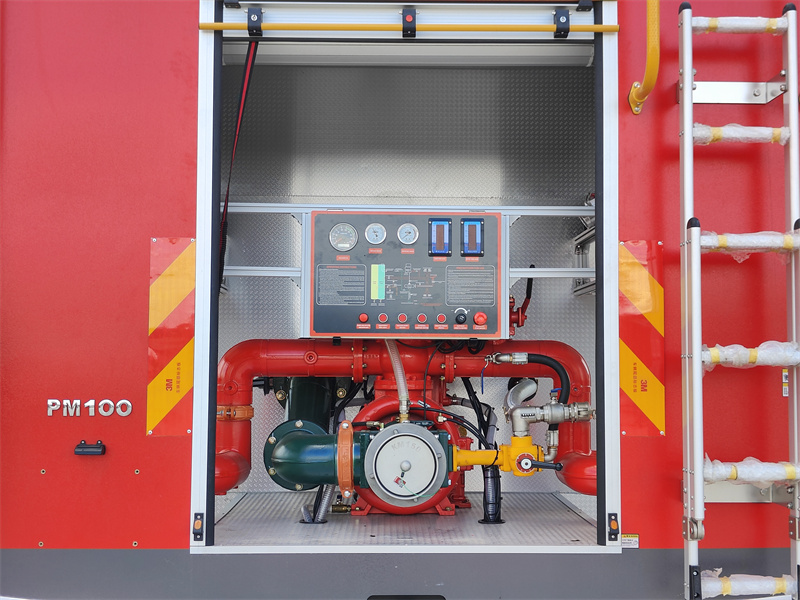

CB10/60-XZ fire pump

Modello di pompa antincendio	Fluire	Pressione	Pressione massima di esercizio	Pressione di ingresso massima consentita
CB10/60-XZ	60 l/s	1,0 MPa	1,232 MPa	0,4 MPa

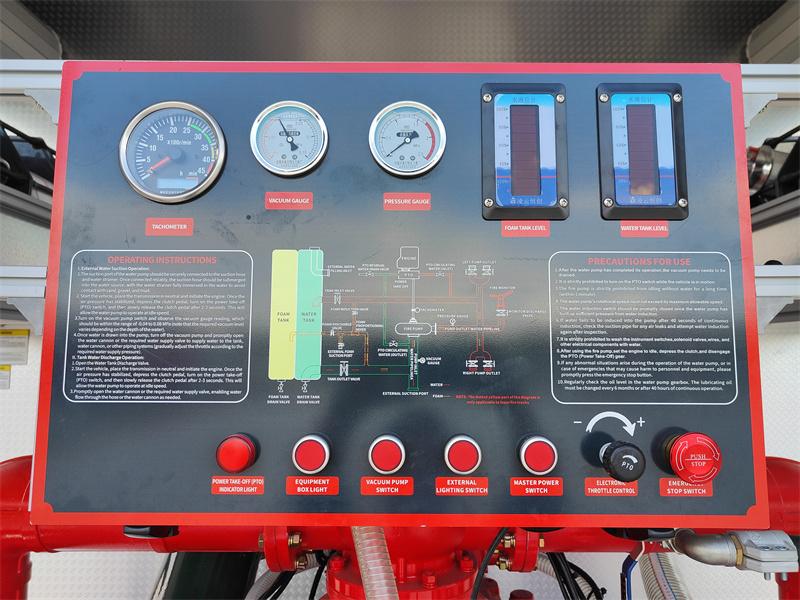

Pannello di controllo: Visualizzazione in tempo reale di parametri quali velocità, pressione, vuoto, livello di acqua/schiuma, ecc., e comprende anche istruzioni operative, schemi delle tubazioni, precauzioni d'uso, ecc., nonché pulsanti quali PTO, luce del vano apparecchiatura, interruttore della pompa del vuoto, interruttore della luce esterna, interruttore di alimentazione principale, controllo elettronico dell'acceleratore, interruttore del freno di emergenza, ecc.

Control panel

» Ⅳ . Sistema di monitoraggio antincendio:

Monitoraggio antincendio: Monitor antincendio tipo PL8/48 montato in alto (monitor a doppio scopo schiuma/acqua).

• Portata/intervallo nominale: Portata acqua ≥ 70 metri, portata schiuma ≥ 60 metri

• Controllare: Regola manualmente l'inclinazione orizzontale e la rotazione del monitor e passa dalla modalità acqua a quella schiuma. Il cilindro schiumogeno può essere rimosso per essere utilizzato come cannone ad acqua. Offre inoltre funzioni sia a getto che a corrente continua.

• Caratteristiche: Getto concentrato a lungo raggio, elevato rapporto di schiuma, ampia area di protezione e funzionamento flessibile.

PL8/48 fire monitor

Modello di monitor antincendio

Fluire

Allineare

Pressione nominale

Rotazione del passo

Rotazione orizzontale

Peso

PL8/48

48L/s

acqua ≥70m,

schiuma ≥60m

0,80 MPa

-45 ° ~+70 °

0～360 °

27 kg

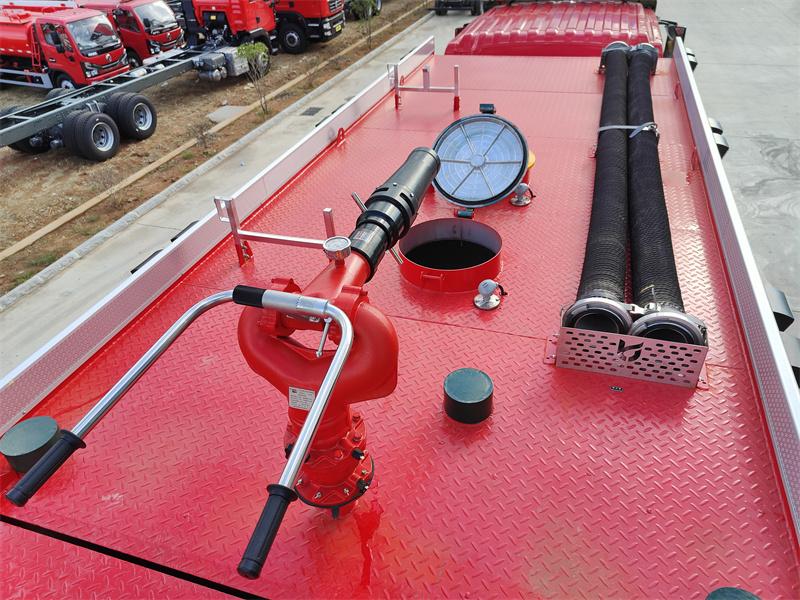

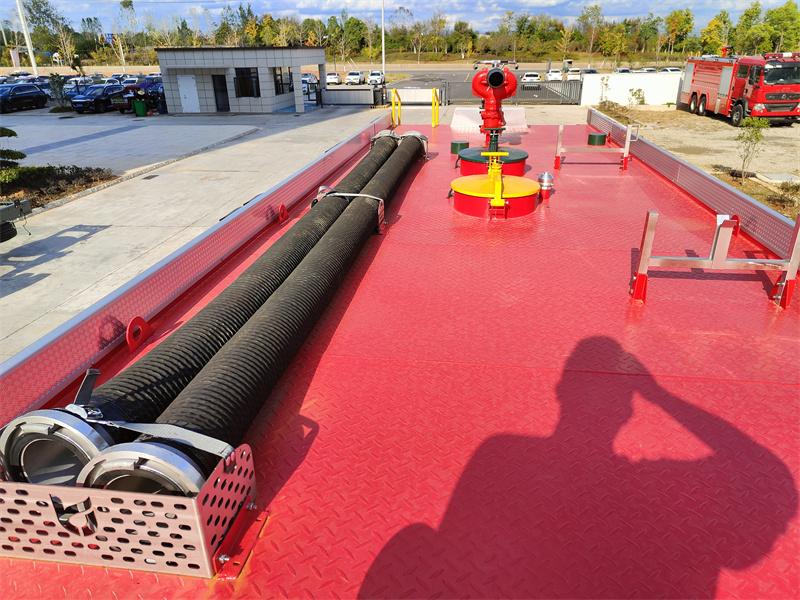

Parte superiore del serbatoio
Monitor antincendio PL8/32

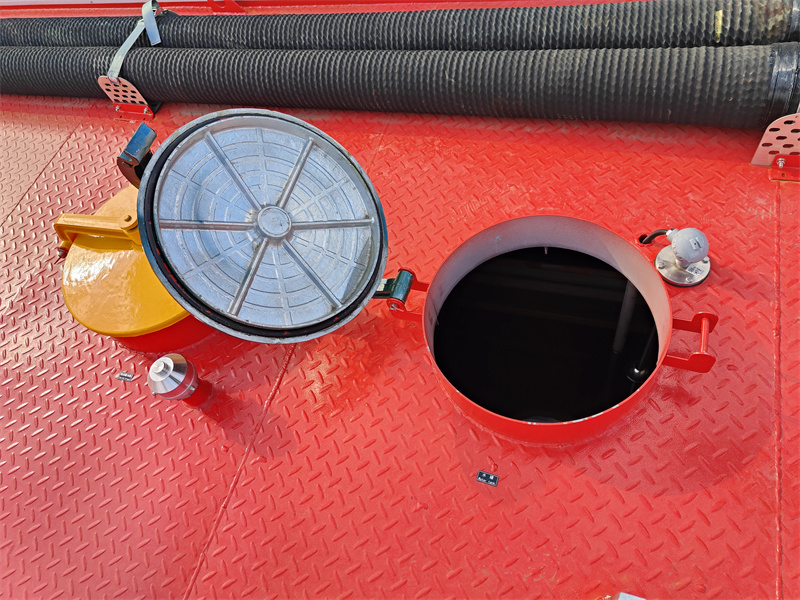

Tombino

» Ⅴ . Progettazione tecnica:

Dipartimento di ricerca e sviluppo POWERSTAR per la progettazione:

Aspetto personalizzato al 100%, progettazione della capacità dell'autocisterna per acqua e schiuma, contenitore per attrezzi antincendio, anche le dimensioni dell'intero camion possono essere personalizzate .

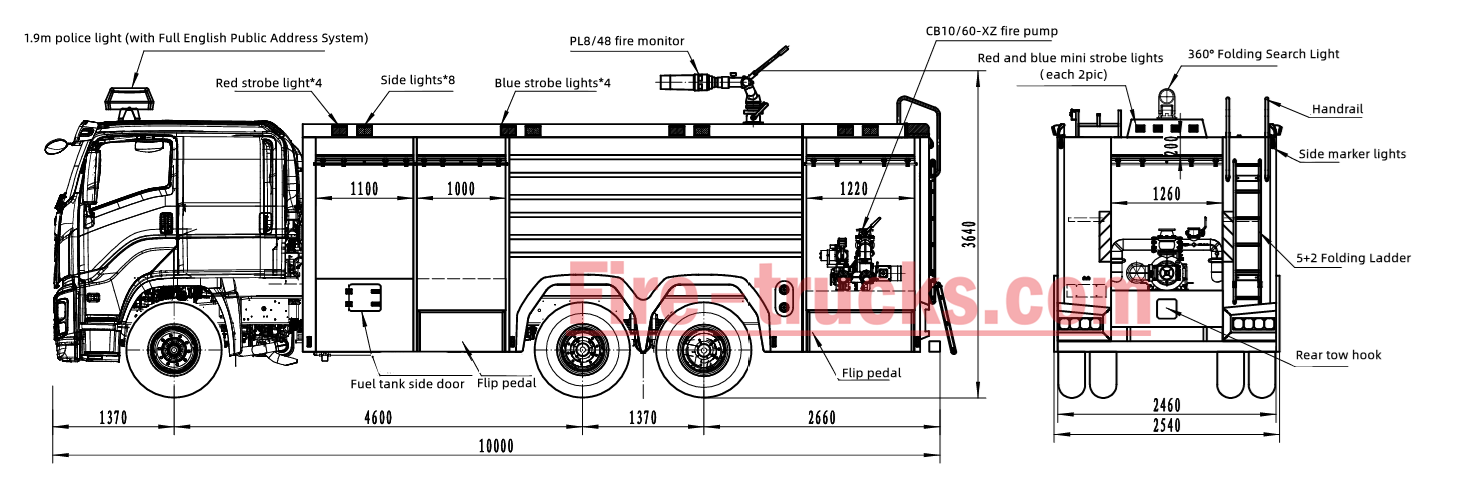

ISUZU GIGA 6x4 10000L foam water fire truck technical drawing

» Ⅵ .Test pre-spedizione:

Prima di consegnare l'autopompa antincendio Isuzu GIGA 6X4 10000L con schiuma dalla nostra fabbrica, abbiamo effettuato un'ispezione in fabbrica dell'autopompa, che comprendeva test dell'acqua piovana, test delle prestazioni della pompa antincendio e del monitor antincendio e un'ispezione finale del processo di saldatura, della verniciatura e di altri aspetti.

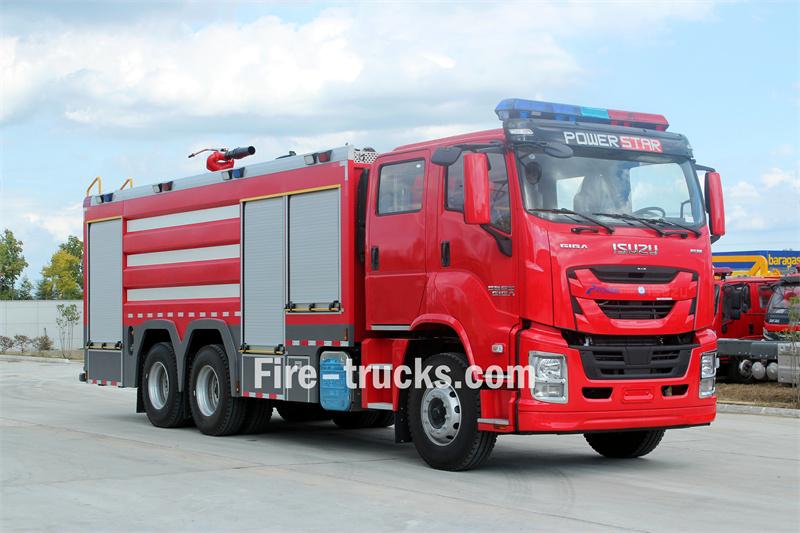

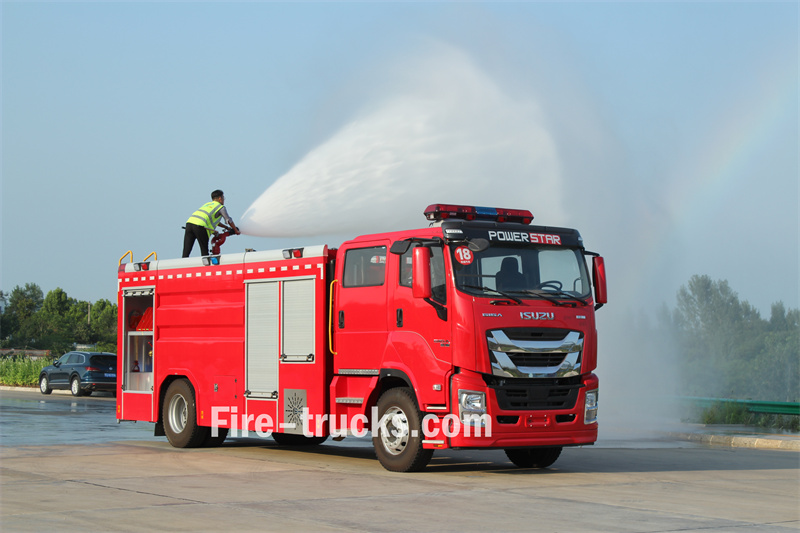

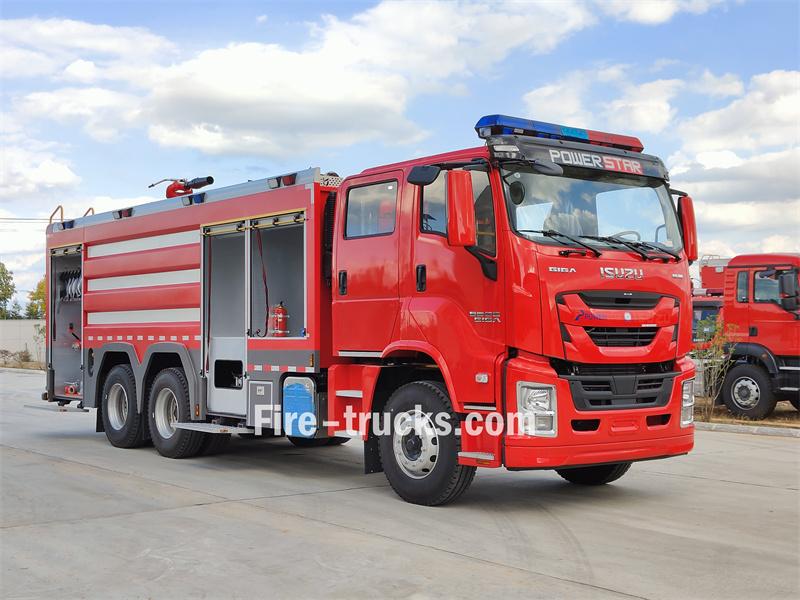

Isuzu GIGA 6000L foam fire fighting truck

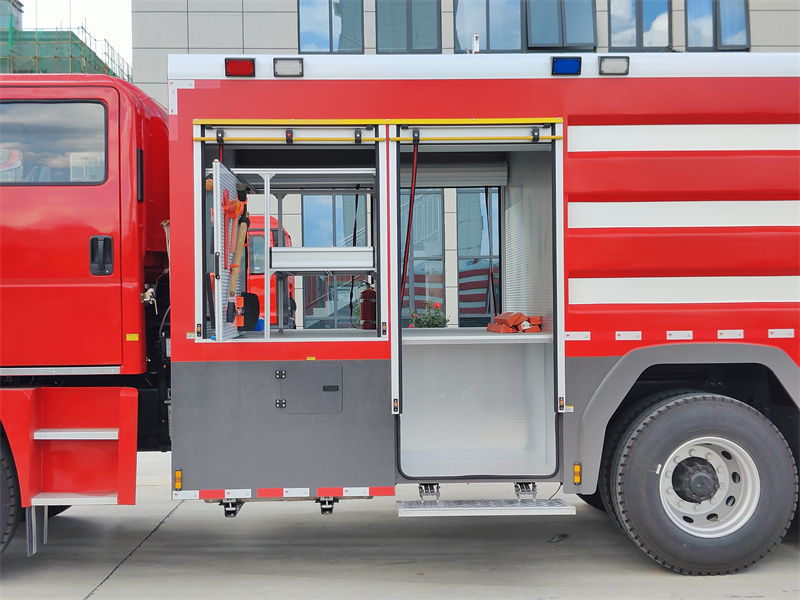

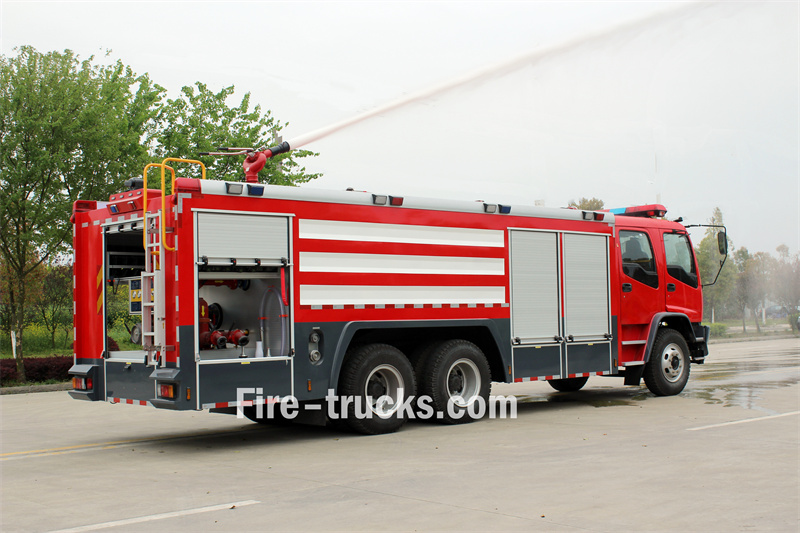

Isuzu GIGA 10cbm foam fire engine

» Ⅶ . Disposizione generale della struttura superiore:

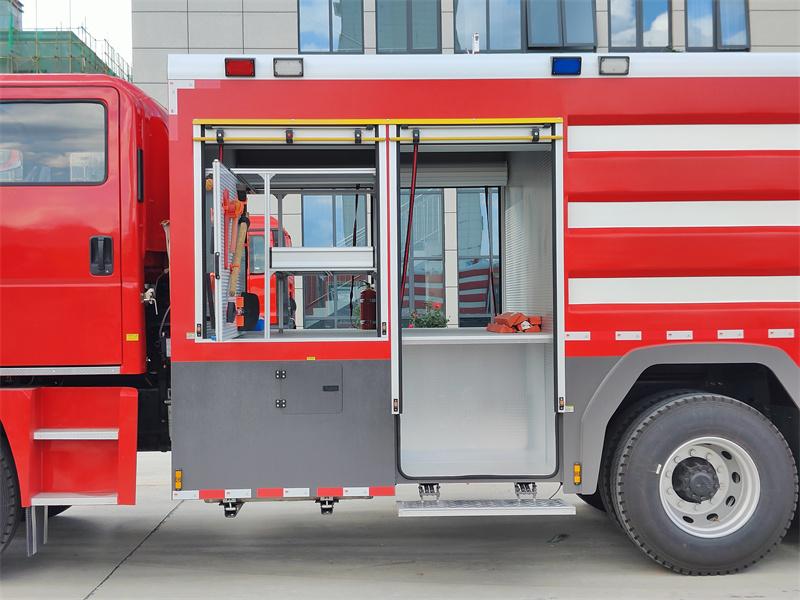

1. Locale tecnico anteriore: Situato dietro la cabina di guida, dotato di una porta a saracinesca in lega di alluminio, utilizzato per riporre varie attrezzature antincendio convenzionali e dispositivi di protezione individuale (come pale antincendio, picconi, asce, chiavi inglesi e altri attrezzi da demolizione, fermatubi, ecc.).

2. Serbatoio centrale:

* Serbatoio dell'acqua: realizzato in acciaio al carbonio, capacità 8500 litri, trattato internamente con rivestimento anticorrosione, robusto e durevole.

* Serbatoio di schiuma: realizzato in acciaio inossidabile, capacità 1500 litri, appositamente progettato per lo stoccaggio di concentrato di schiuma.

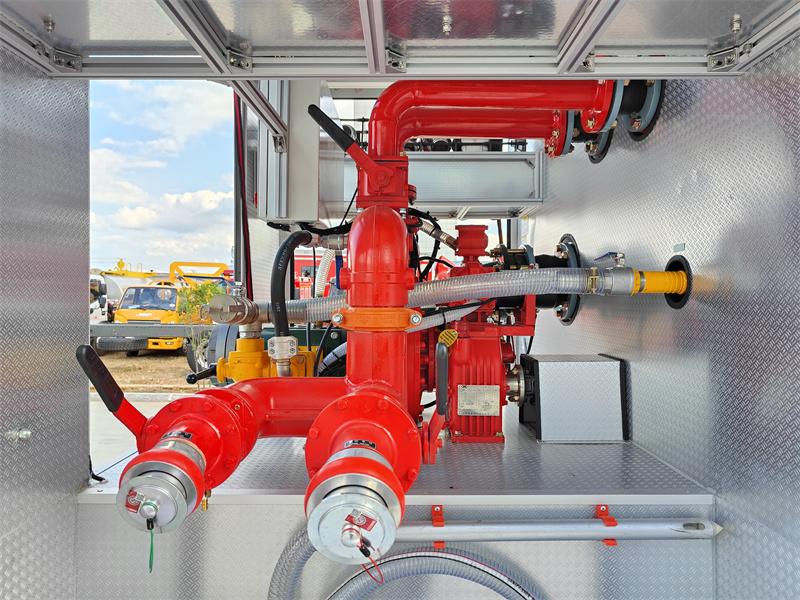

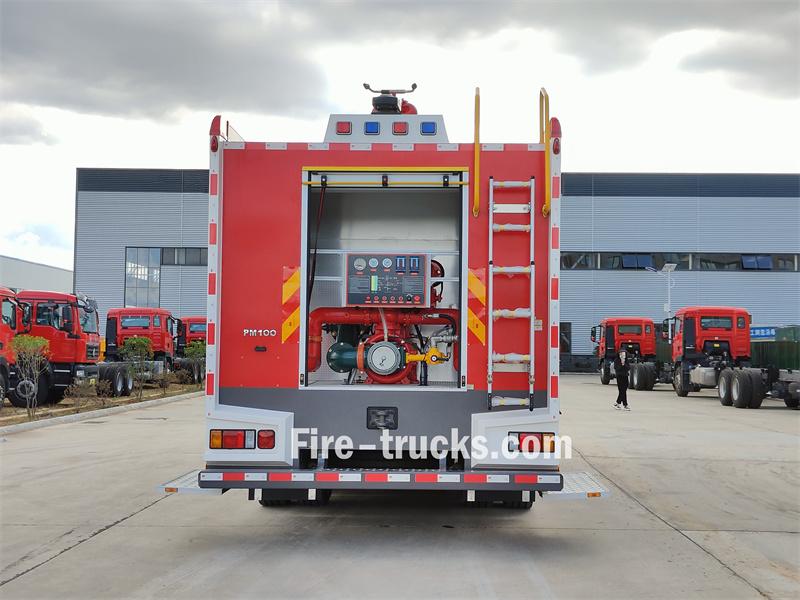

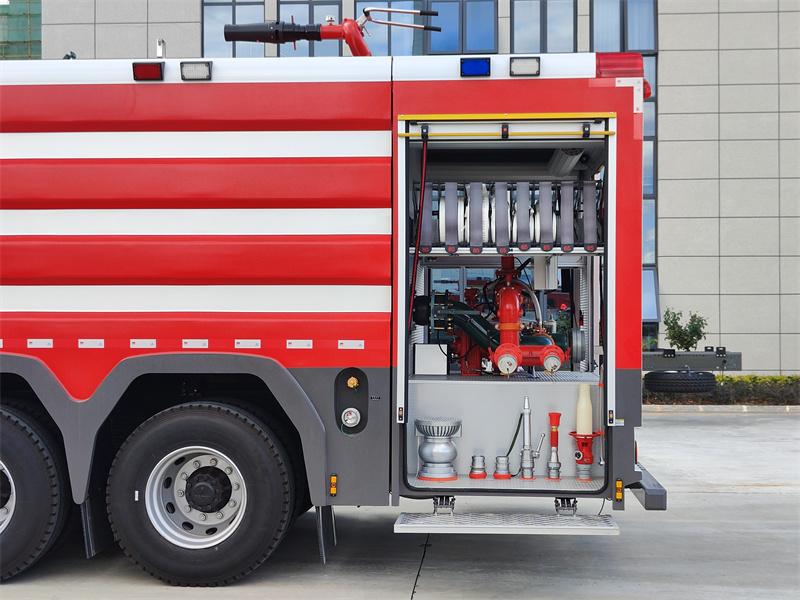

3. Sala pompe posteriore:

* Sistema di pompa antincendio integrato, pannello di controllo e alcune valvole delle condotte.

* La sala pompe è dotata di manichette antincendio, collettori d'acqua, distributori d'acqua, filtri per l'acqua, ugelli antincendio/pistole schiumogene e altre attrezzature di uso comune per un accesso comodo e rapido.

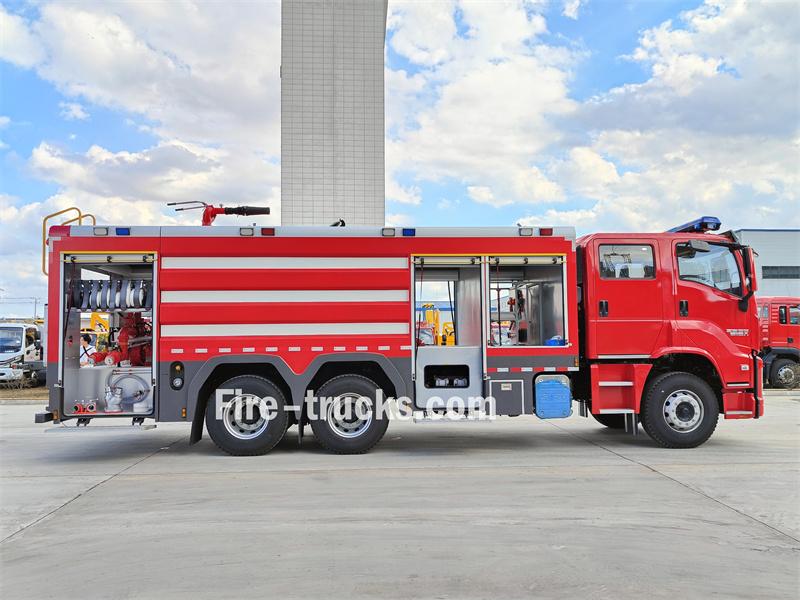

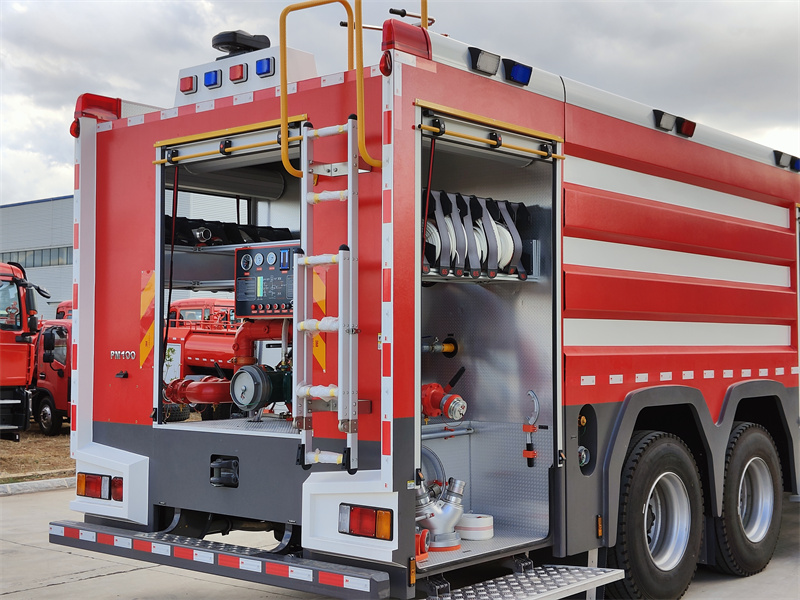

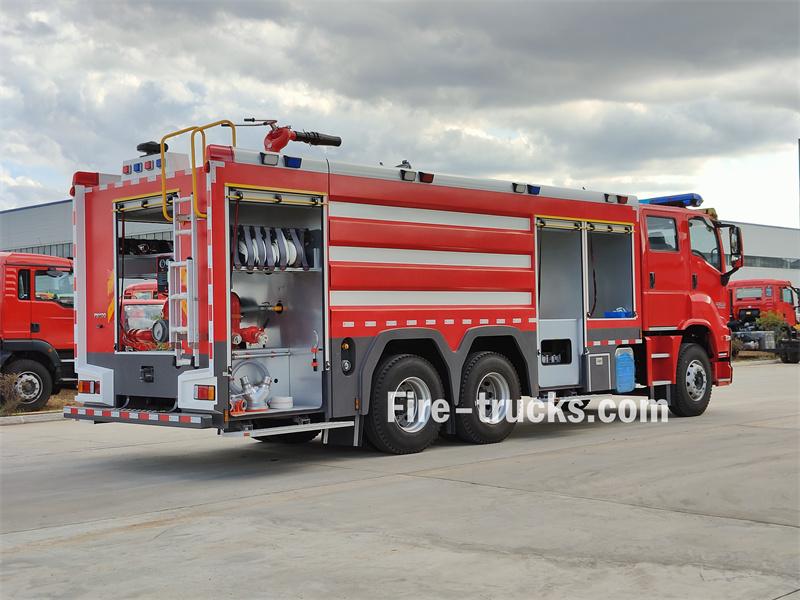

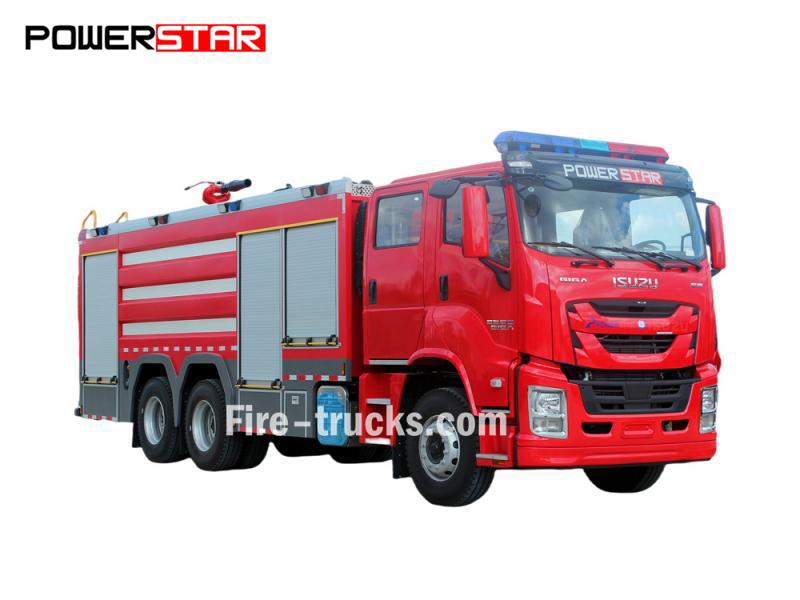

Senegal Isuzu GIGA 6X4 10000L foam water fire truck

» Ⅷ . Scenari applicativi :

In Senegal, a causa del rapido sviluppo urbano e del crescente numero di grattacieli e aree industriali, l'autopompa antincendio Isuzu GIGA 6x4 da 10 metri cubi, dotata di un sistema di stoccaggio del liquido di grande capacità e di una pompa antincendio e di un monitor ad alta efficienza, è in grado di intervenire rapidamente su vari tipi di incendi, controllando con precisione le fiamme sia nelle aree residenziali densamente popolate che nei grandi spazi commerciali. Il suo potente motore e il telaio robusto garantiscono un impiego stabile anche in ambienti ad alta temperatura e in diverse condizioni stradali. Inoltre, la facilità d'uso e di manutenzione del veicolo migliora notevolmente le capacità di risposta alle emergenze dei vigili del fuoco locali, creando una solida difesa per la sicurezza pubblica in Senegal.
