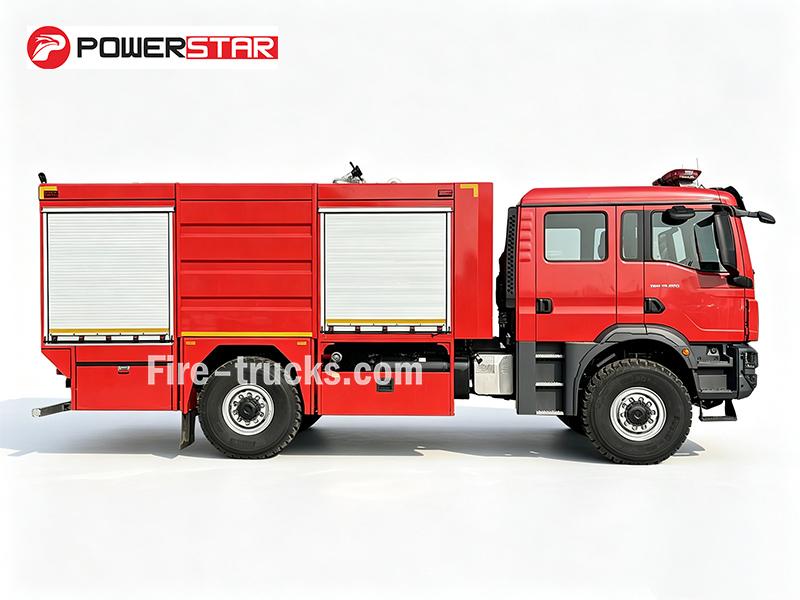

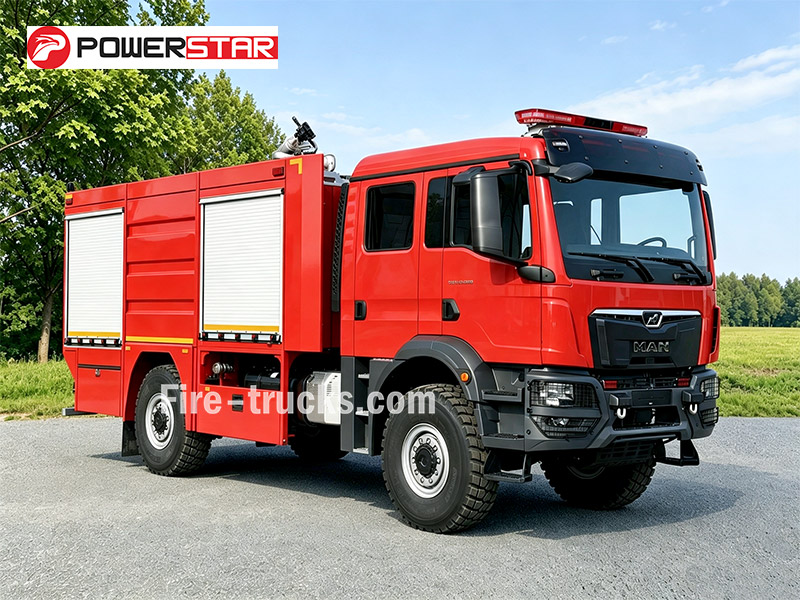

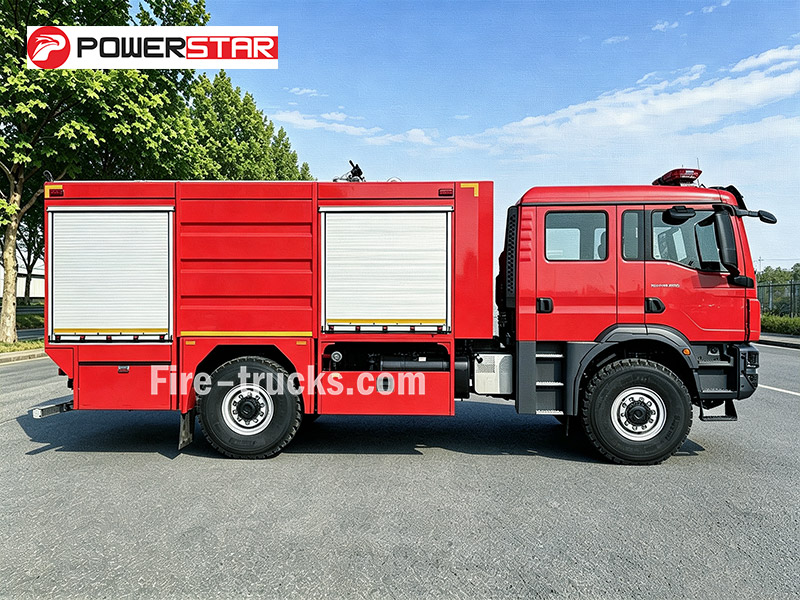

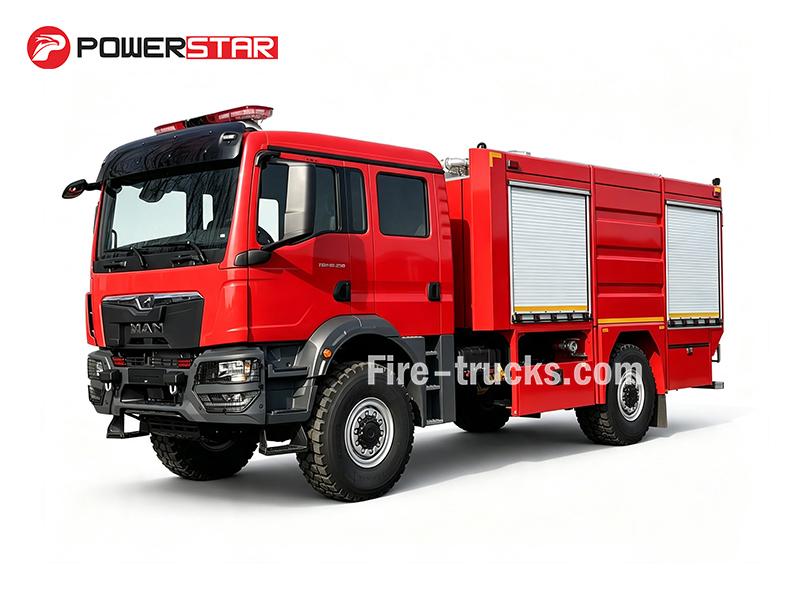

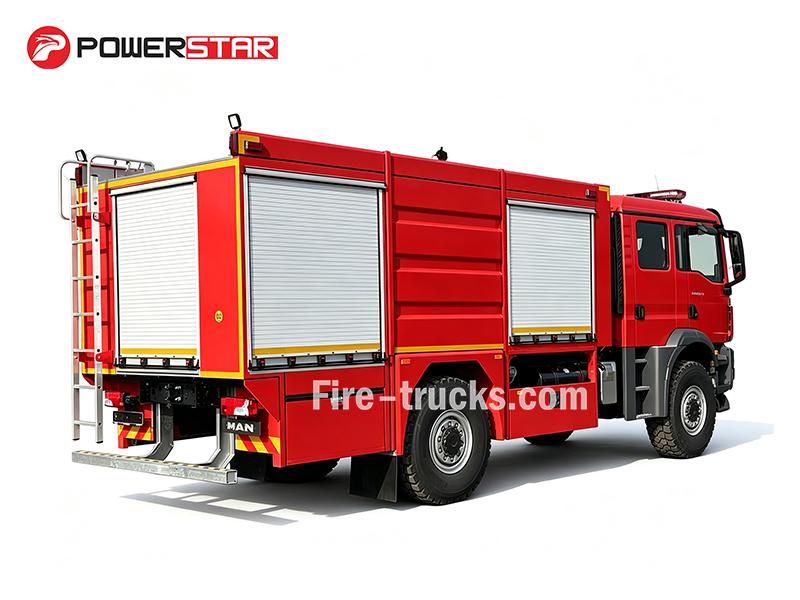

Autopompa antincendio a schiuma MAN 5.000 L 4×4 dotata di motore D0836LFL89 da 250 HP e di un telaio 4×4 che affronta facilmente i terreni difficili. La capacità totale è di 5.000 L: 4.500 L di acqua e 500 L di schiuma. La pompa CINAR 3000 N eroga 3.000 L/min a 10 bar, mentre il monitor frontale CINAR 2400 LPM offre una gittata d'acqua di 50 m. Viene fornita di serie con tubi flessibili, linea di aspirazione, raccordi, lancia per schiuma e kit di attrezzi. Progettata per siti industriali, strade rurali e aree costiere dove la compatibilità con l'acqua di mare è importante.
Telaio del camion:
MAN TGM 18.250 4×4 BB CHCapacità di lavoro:
4500L water + 500L foam (5000L total)Potenza del motore:
250 HP (184 kW) / D0836LFL89Pompa antincendio:
CINAR 3000 NFlusso della pompa:
3000 L/min @ 10 barMonitor antincendio:
INAR 2400 LPMMonitorare il flusso:
2400 L/minGamma di monitoraggio:
Water ≥50 m, Foam ≥42 mQuesto camion antincendio con schiuma MAN 4×4 è costruito attorno a un motore diesel D0836LFL89 da 250 HP e a un robusto telaio 4×4 che affronta terreni accidentati, strade non asfaltate e siti di lavoro remoti con sicurezza. Questo veicolo antincendio di soccorso con acqua e schiuma MAN 5000L trasporta 5.000L totali: 4.500L di acqua e 500L di schiuma. Una pompa CINAR 3000 N eroga 3.000 L/min a 10 bar, mentre il monitor frontale CINAR 2400 LPM lancia acqua fino a 50m. Questo MAN 4x4 per impieghi gravosicamion antincendio con schiumaè dotato di equipaggiamento standard: manichette, linea di aspirazione, raccordi, pistola schiumogena e kit di attrezzi. La robusta capacità 4×4 e la pompa ad alta portata lo rendono un'opzione solida per interventi antincendio industriali, operazioni rurali e aree costiere dove è richiesta la compatibilità con l'acqua di mare.

|
Capacità operativa |
Modello motore |
Interasse |
Sovrastruttura |
|
4500L acqua + 500L schiuma |
250 HP / D0836LFL89 |
4500 mm |

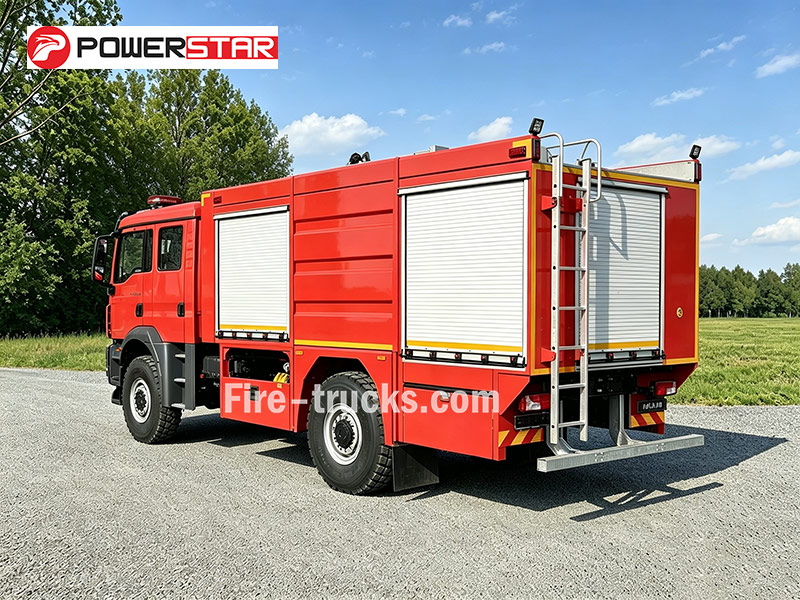

★ Serbatoio in acciaio al carbonio, capacità 5000L ★★ Pompa antincendio CINAR 3000 N, portata 3000 L/min a 10 bar ★★ Monitor frontale CINAR 2400 LPM, portata 32 L/s; acqua ≥50 m, schiuma ≥42 m ★ 7 vani di stoccaggio con serrande avvolgibili in alluminio, sistema di chiusura universale con una sola chiave |
» Ⅰ.Caratteristiche principali:
❶ Il motore diesel MAN D0836LFL89 da 250 HP fornisce una forte coppia ai bassi regimi per interventi fuoristrada e funzionamento prolungato della pompa in condizioni operative antincendio remote.
❷ Il camion antincendio con schiuma MAN 4×4 è dotato di un serbatoio acqua da 4500L e di un serbatoio schiuma da 500L, abbinati a una pompa CINAR 3000 N con portata nominale di 3000 L/min e 10 bar per un rapido attacco iniziale agli incendi.

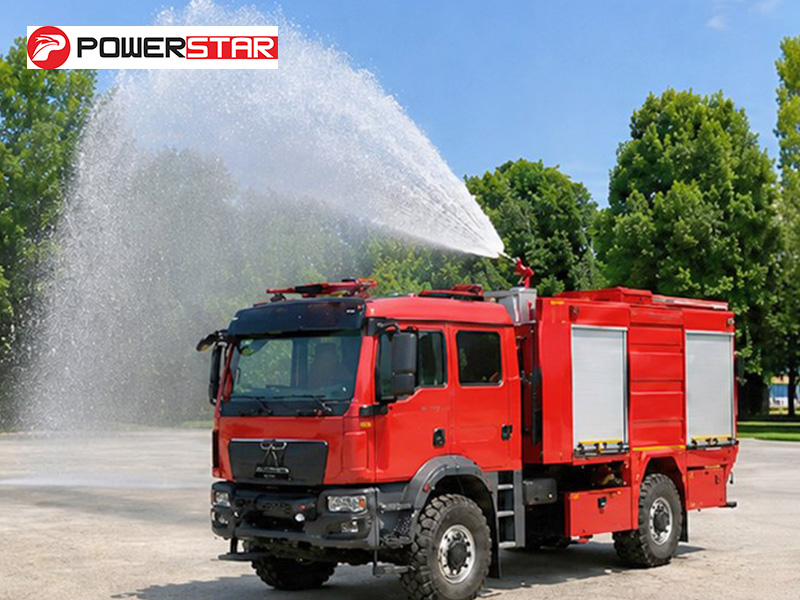

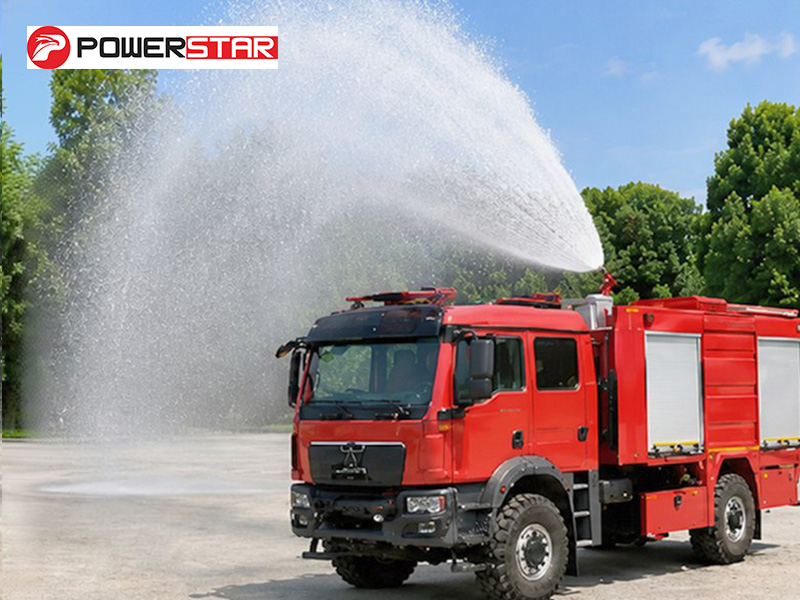

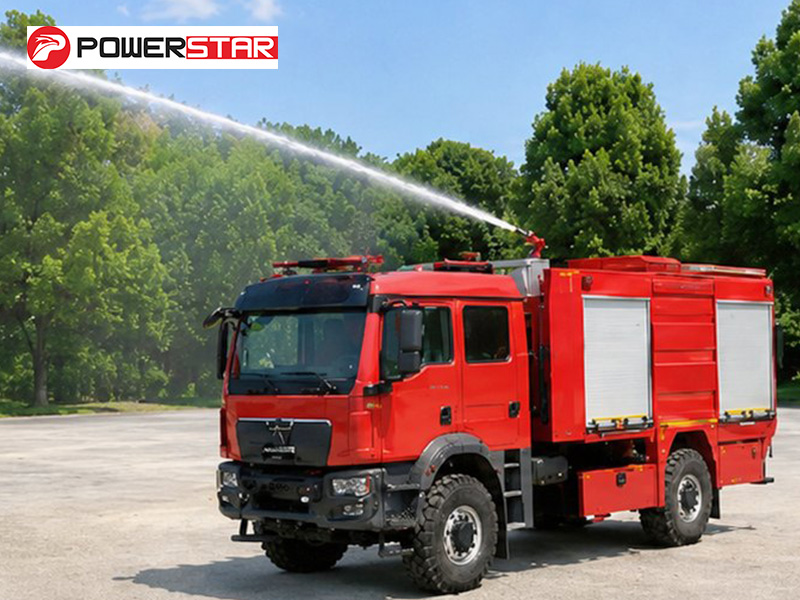

❸ Il monitor frontale CINAR 2400 LPM offre una gittata d'acqua di 50m, consentendo alle squadre di affrontare gli incendi da una distanza sicura mentre il telaio 4×4 mantiene la stabilità su terreni irregolari o non asfaltati.
❹ Con un interasse di 4500 mm e pneumatici 14.00R20, questo robusto mezzo antincendio 4×4 percorre strade difficili, tracciati fangosi e siti industriali remoti a cui i camion antincendio convenzionali non possono accedere.
❺ L'equipaggiamento standard include manichette, linea di aspirazione, raccordi, pistola schiumogena e kit di attrezzi, pronto per l'impiego immediato. La sua robusta capacità 4×4 e la pompa ad alta portata lo rendono una soluzione pratica per interventi antincendio industriali, operazioni rurali e aree costiere dove è richiesta la compatibilità con l'acqua di mare.
» Ⅱ.Parametri del prodotto:
| Distributore online di veicoli antincendio MAN TGM 4X4 AMT | |||
| Generale | Capacità operativa | 4500L acqua+500L schiuma | |
| Telaio del camion | TGM 18.250 4x4 BB CH | ||
| Potenza del motore | 250 HP/ D0836LFL89 | ||
| Pompa antincendio | CINAR 3000 N | ||
| Monitor antincendio | CINAR 2400 LPM | ||
| Velocità massima | 105 km/h | ||

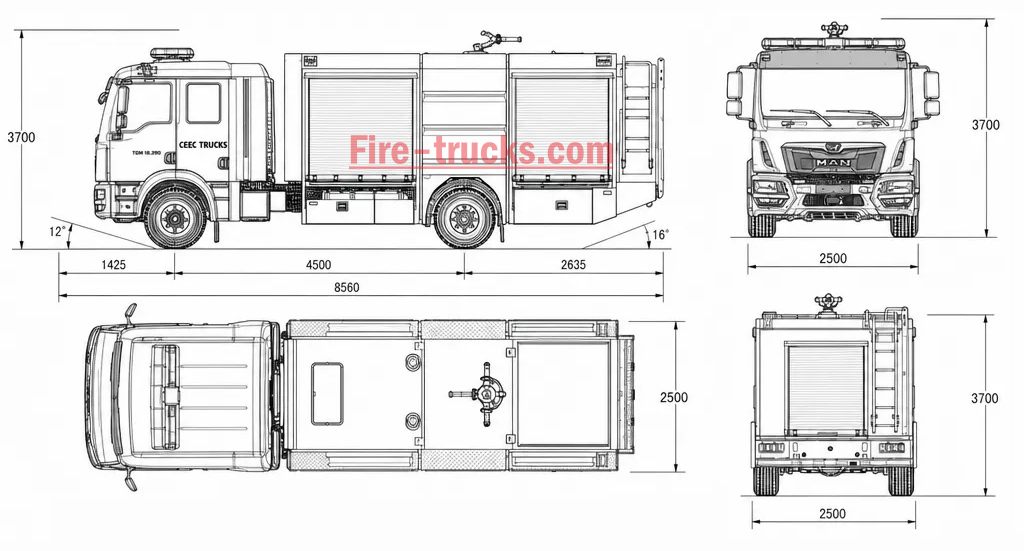

| Dimensioni complessive L*P*A | 8560*2500*3700 mm | ||
| Peso lordo del veicolo | 18000 kg | ||
| Peso a vuoto | 10350 kg | ||
| Motore | Modello motore | D0836LFL89 | |
| Tipo di carburante | Diesel | ||
| Potenza | 250 HP(184KW) | ||
| Norma sulle emissioni | Euro 5 | ||
| Cilindrata | 6871 ml | ||
| Tipo di motore | Motore diesel a 6 cilindri in linea, raffreddamento ad acqua, turbocompresso, con intercooler | ||
| Telaio | Tipo di trazione | 4x4 | |
| Sterzo | Guida a sinistra | ||
| Passo | 4500 mm | ||
| Sospensione | Molla | ||
| Pneumatico | 14.00R20 | ||
| Numero di pneumatici | 6 pneumatici e 1 pneumatico di scorta | ||
| Pompa antincendio | Modello | CINAR 3000 N | |
| Flusso | 3000L/min | ||
| Tipo | Centrifugo | ||
| Tipo di azionamento | Azionato tramite PTO | ||
| Uscite | 2 × raccordi STORZ da 2", 2 × raccordi STORZ da 1,5" | ||
| Aspirazione | 1 × ugello di aspirazione STORZ da 4", sistema di adescamento automatico | ||
| Profondità di aspirazione | ≥7 m | ||
| Materiale | Corpo e ventola in lega leggera di alluminio, albero in acciaio inossidabile, adatto per acqua di mare | ||

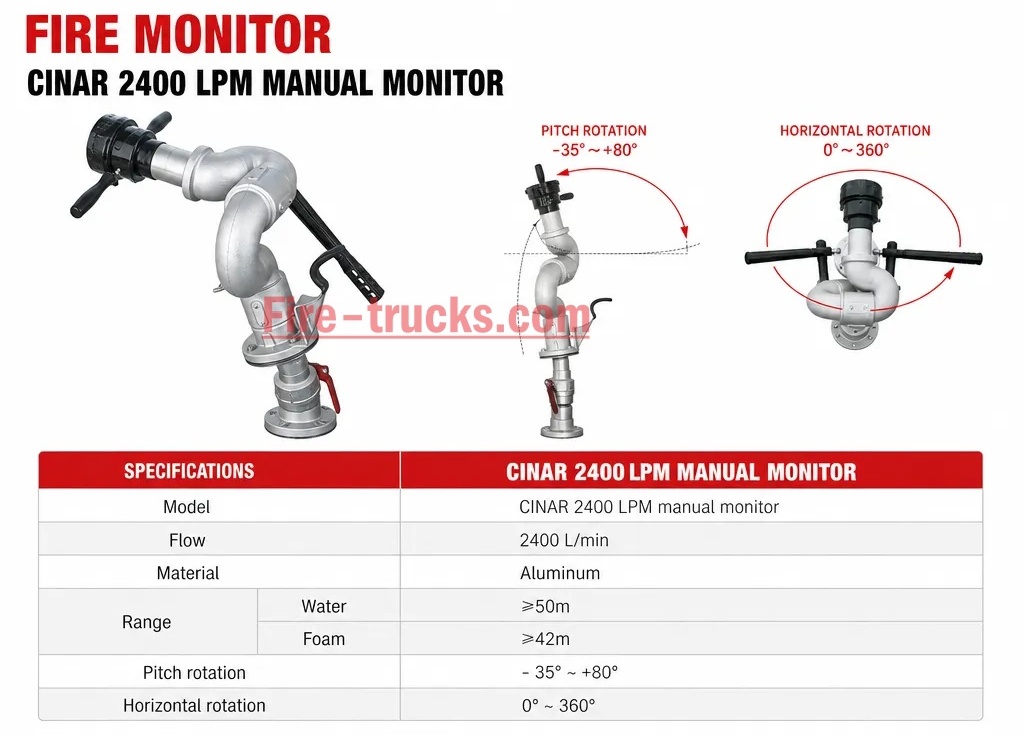

| Lancia antincendio | Modello | CINAR 2400 LPM monitor manuale | |
| Portata | 2400 L/min | ||
| Materiale | Alluminio | ||
| Gittata | Acqua | ≥50m | |
| Schiuma | ≥42m | ||
| Rotazione verticale | - 35~+80° | ||
| Rotazione orizzontale | 0~360° | ||
| Configurazione standard | Tutti gli accessori standard: manicotto antincendio, filtro, raccordo, chiave, pistola acqua/schiuma, kit di attrezzi di base, manuale in inglese…… | ||


1. Telaio e gruppo propulsore

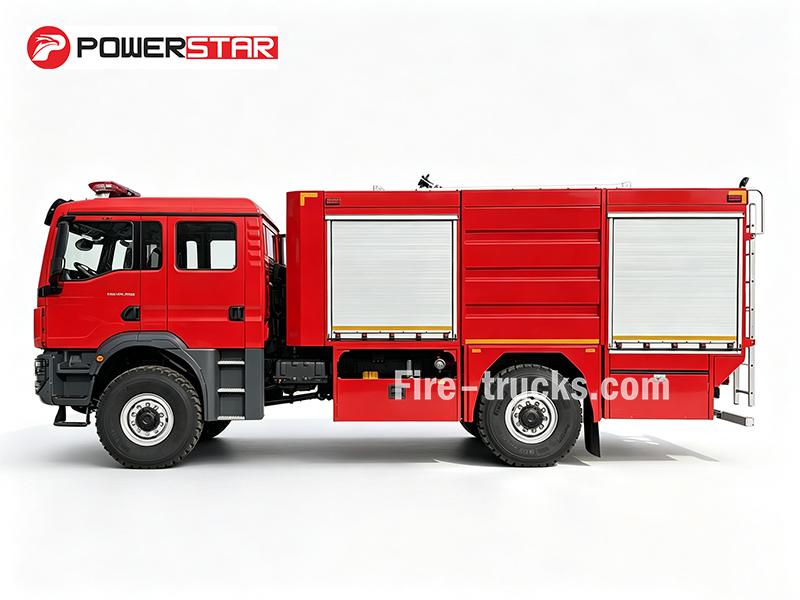

♦ Telaio: MAN TGM 18.250 4×4 BB CH, interasse di 4500 mm, progettato per la stabilità fuoristrada e la mobilità su terreni difficili
♦ Motore: D0836LFL89 turbodiesel, 250 CV (184 kW), elevata coppia ai bassi regimi per la risposta su terreni difficili e l'azionamento continuo della pompa
♦ Trasmissione: Trasmissione automatica, Powermatic 08.13 OD, cambiata fluida sia per operazioni su strada che fuoristrada

2. Sistema antincendio
♦ Serbatoio: 4500 L di acqua + 500 L di schiuma (5000 L totali), acciaio inossidabile AISI 316L, interno rivestito in resina epossidica per la resistenza alla corrosione
♦ Pompa: CINAR 3000 N, 3000 L/min a 10 bar, azionata tramite PTO, compatibile con acqua di mare, altezza di aspirazione di 7 m

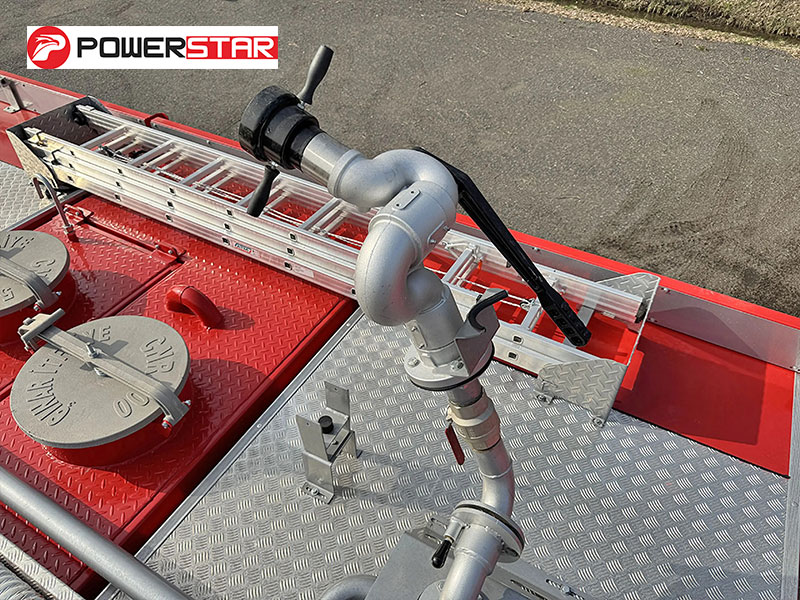

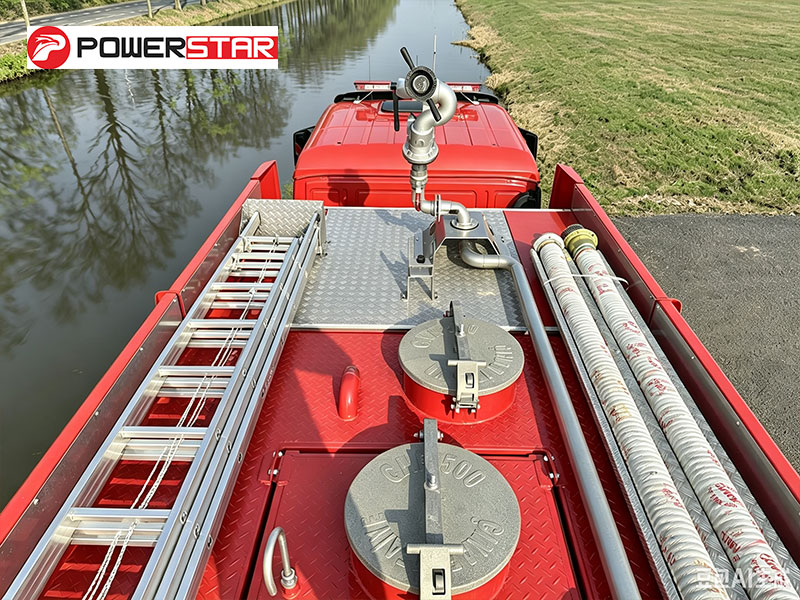

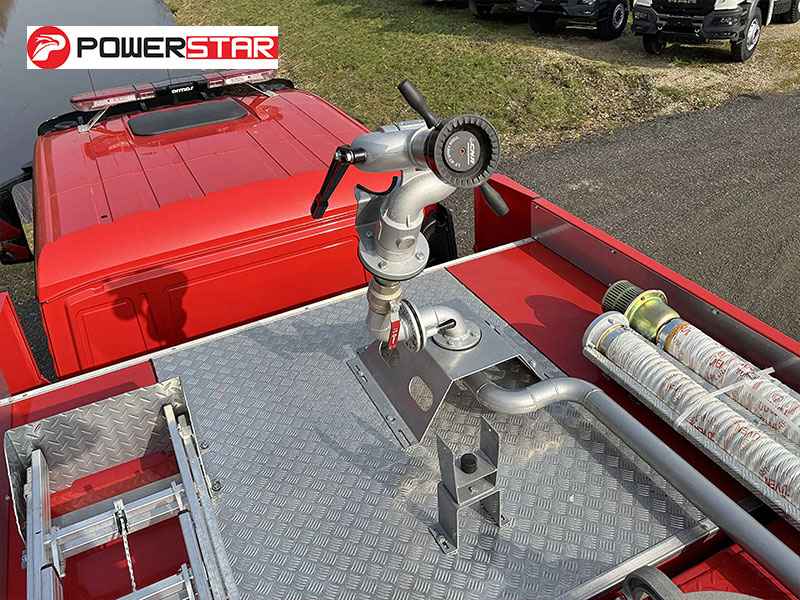

♦ Lancia antincendio Monitor: Lancia anteriore CINAR 2400 LPM, gittata dell'acqua ≥50 m, rotazione orizzontale a 360°, inclinazione verticale da -45° a +80°
♦ Avvolgitubo: Tubo indistruttibile da 1" × 60 m con ugello per getto/nebulizzazione, riavvolgimento manuale

» Ⅳ.Sistema pompa antincendio :

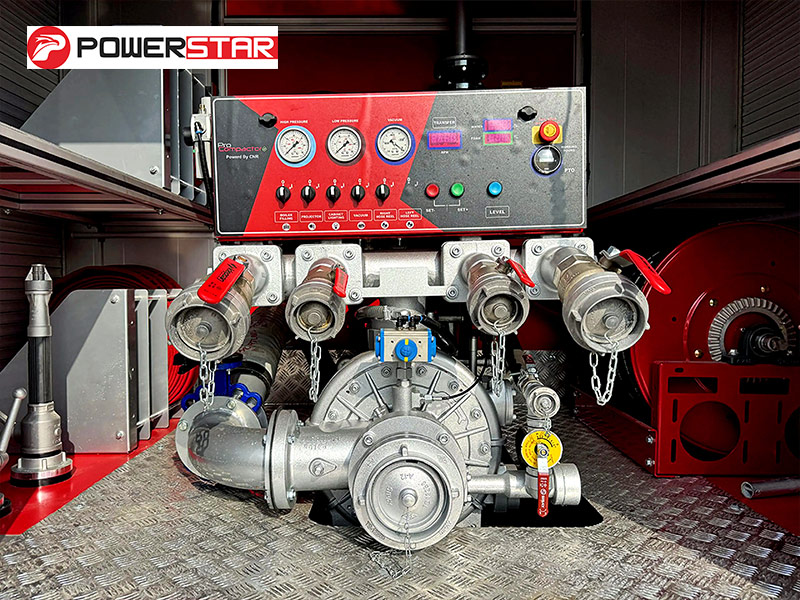

Pompa antincendio:

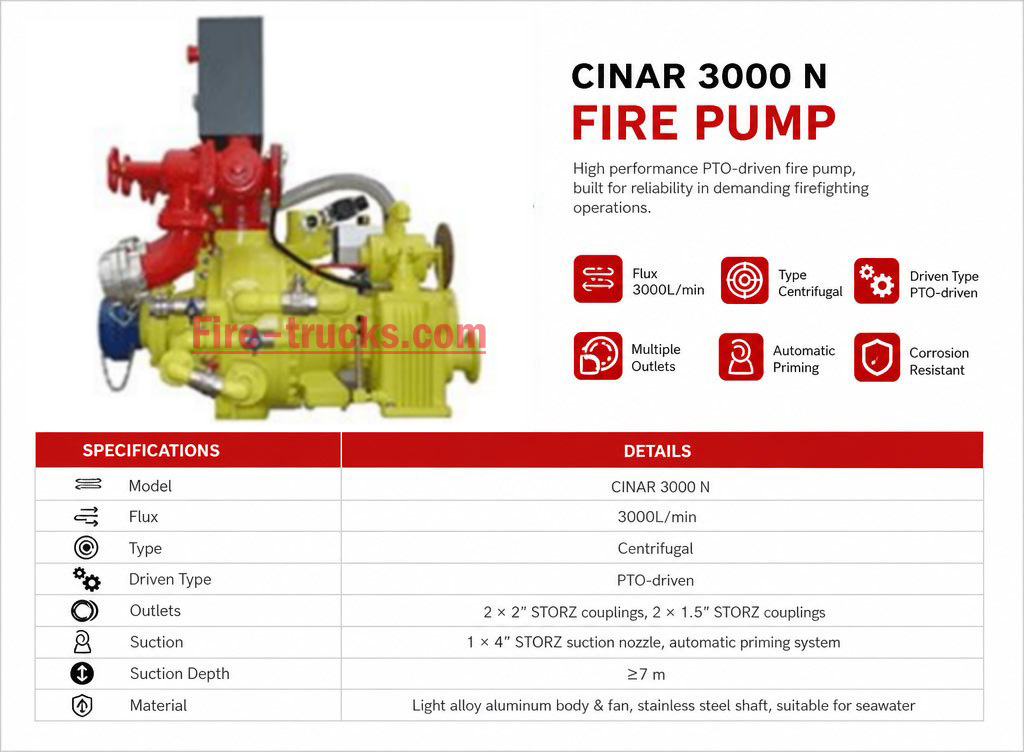

La pompa antincendio CINAR 3000 N, con portata nominale di 3.000 L/min e pressione di 10 bar, è installata nel vano pompa posteriore. Progettata per un servizio affidabile, fornisce un flusso ad alto volume per supportare sia le linee di tubi che la lancia anteriore, garantendo un'erogazione efficiente di acqua o schiuma su lunghe distanze.

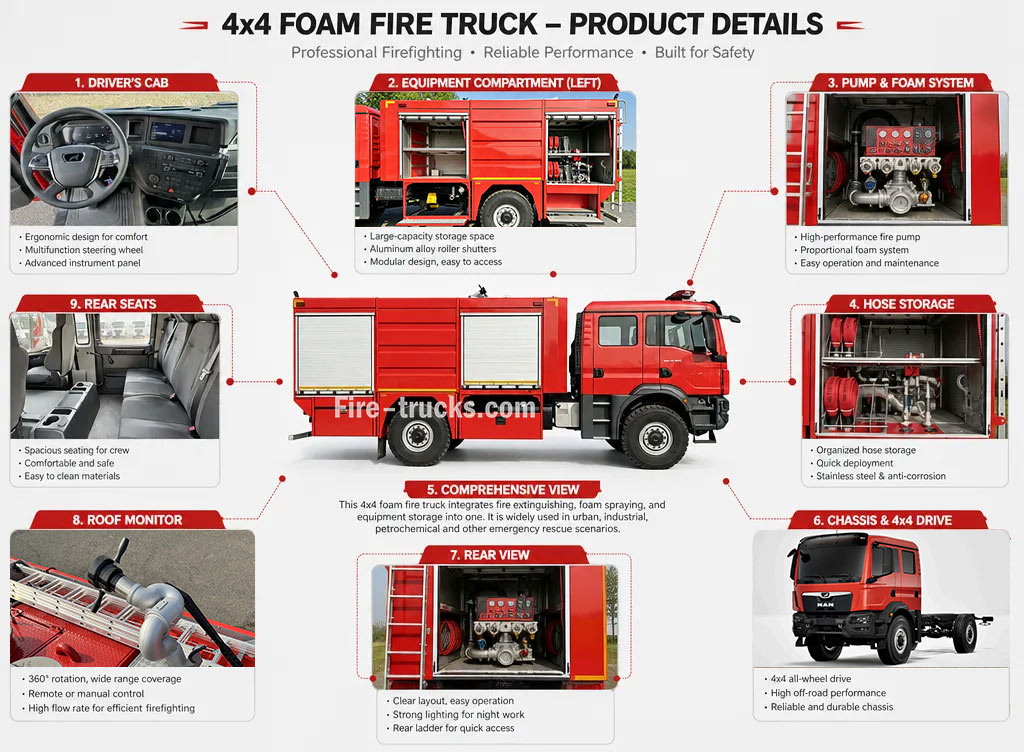

» Ⅵ.Attrezzature antincendio :
• Vano attrezzature

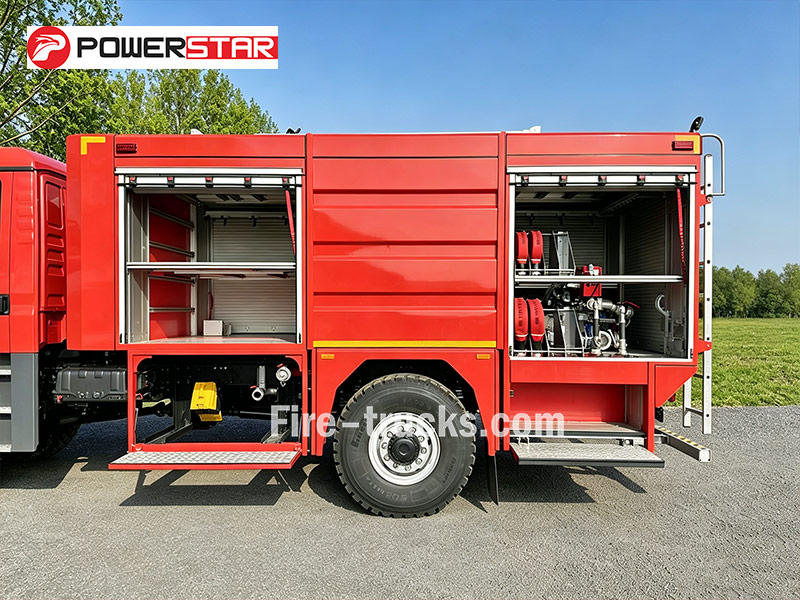

Gli armadietti di stoccaggio sono disposti intorno al veicolo e dotati di ripiani regolabili e vassoi estraibili. I tubi antincendio, le linee di aspirazione e le lance per schiuma sono fissati sui ripiani, mentre gli utensili manuali come chiavi inglesi, asce e leve sono conservati nei vassoi per un accesso rapido, riducendo i tempi di preparazione sulle scene di emergenza.

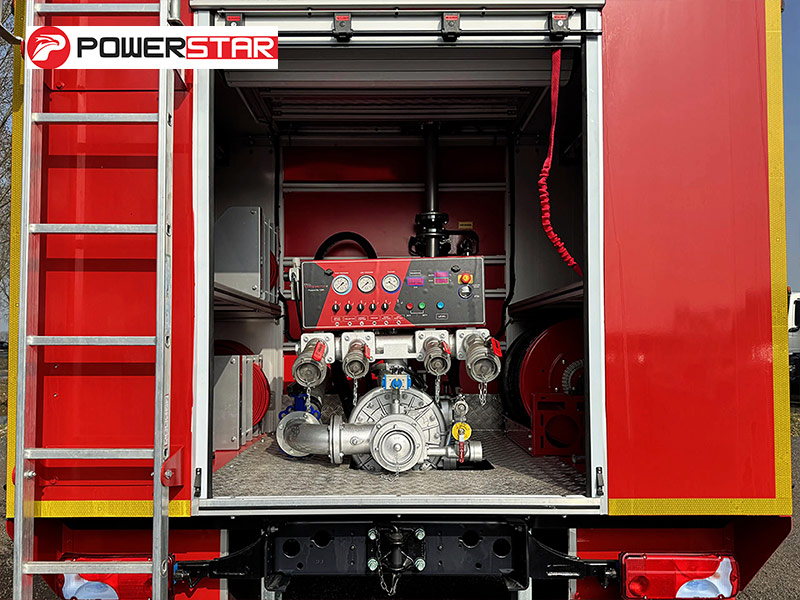

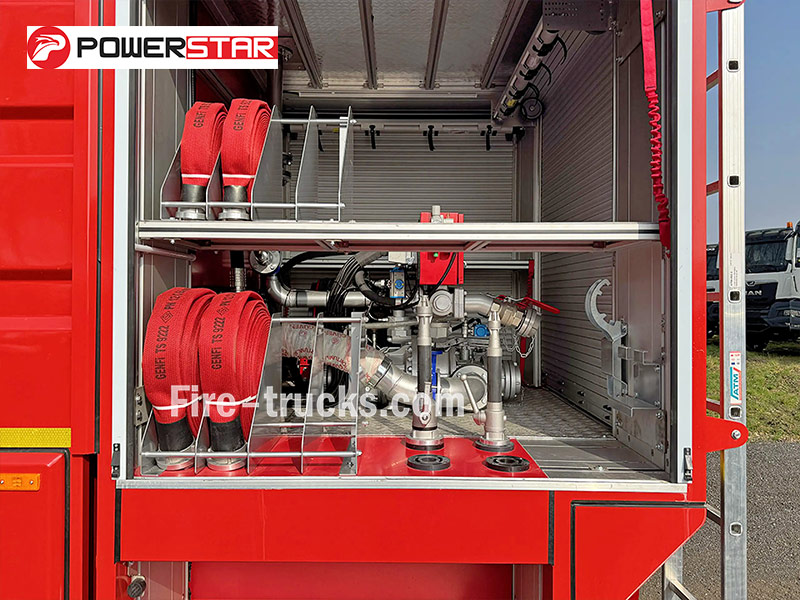

• Vano pompa: Dotato di pompa antincendio CINAR 3000 N, pannello di controllo, manometro, vacuometro e illuminazione del compartimento. Gli accessori includono tubi antincendio, linee di aspirazione, collettori, filtri, ugelli antincendio, lance per schiuma, chiavi per tubi di aspirazione e adattatori.

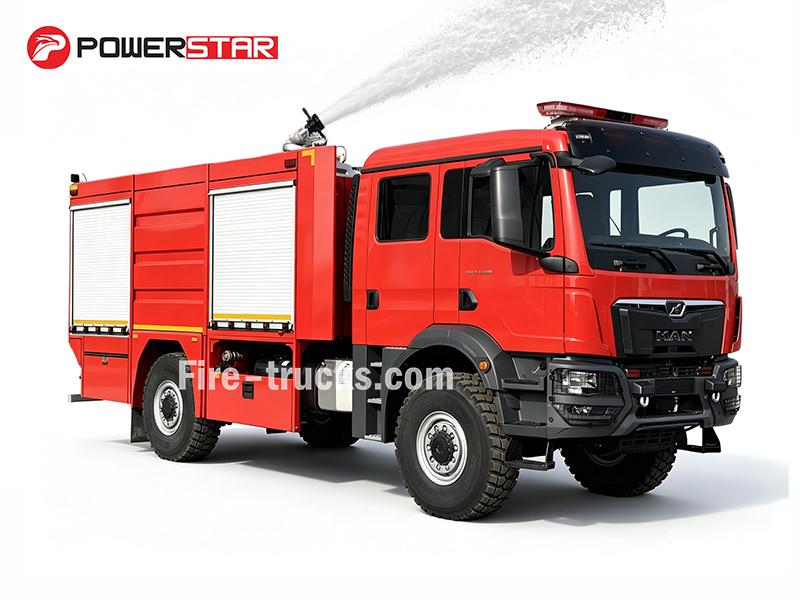

L'autocarro antincendio con schiuma MAN 4×4 è dotato di una pompa CINAR 3000 N montata posteriormente e di un monitor CINAR 2400 LPM montato anteriormente. La capacità totale dei fluidi è di 5.000 litri—4.500 L di acqua e 500 L di schiuma. Il veicolo è basato su un robusto telaio 4×4 ed è alimentato da un motore diesel MAN D0836LFL89 da 250 HP. La dotazione standard include tubi, linea di aspirazione, raccordi, lancia schiuma e un kit di attrezzi di base. Le specifiche complete sono elencate di seguito:

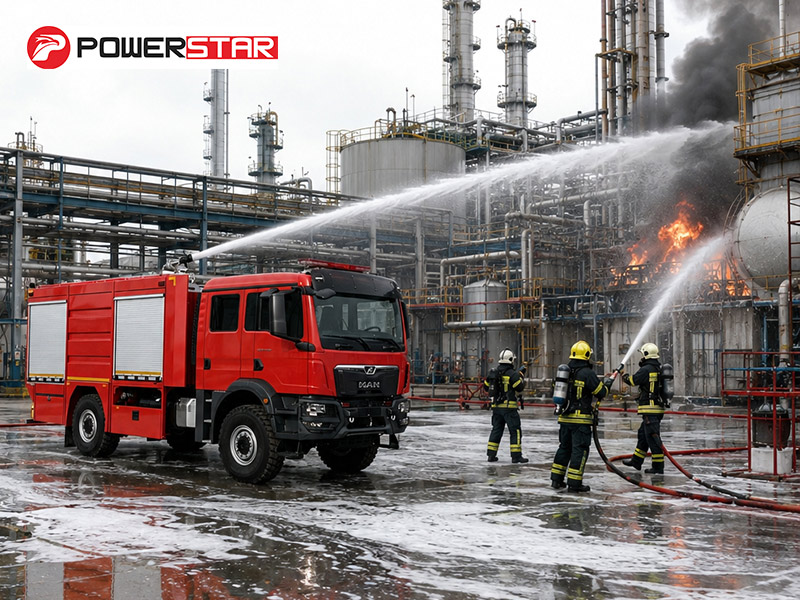

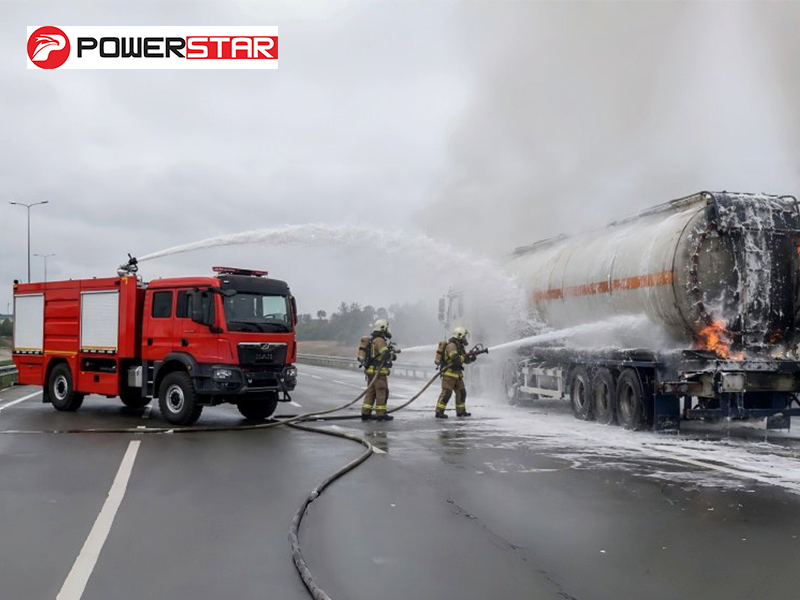

» Ⅷ.Scenari di applicazione :
