Codice di errore del motore Isuzu del camion dei pompieri 6HK1-TC

Codice di errore del motore Isuzu del camion dei pompieri 6HK1-TC

September 04, 2025

Autopompe Isuzu 6HK1-TC, anche chiamate veicoli antincendio di soccorso Isuzu, diagnosi e soluzioni dei codici di errore del motore. Il motore Isuzu 6HK1-TC utilizza l'avanzato sistema di controllo elettronico della pompa di iniezione TICS, mentre la centralina ECU (Engine Control Unit) è dotata di autodiagnosi. Quando il sistema rileva un guasto, la spia "CHECK ENGINE" si accende e il codice di errore corrispondente viene memorizzato. Comprendere l'interpretazione e le soluzioni per questi codici di errore può migliorare efficacemente l'efficienza della manutenzione del motore.

Codici di errore comuni e soluzioni

Codici di errore della serie P

6HK1-TC Fire truck Isuzu engine fault code

P0101 (Circuito del sensore di flusso d'aria di massa basso)

Controllare il sensore della temperatura del liquido di raffreddamento del motore e il relativo cablaggio. Verificare la tensione di alimentazione del sensore e il collegamento a massa. Sostituire la centralina o il sensore se necessario.

P0102 (Circuito sensore di flusso d'aria di massa alto)

Controllare la qualità del carburante e le condizioni del filtro. Pulire il sistema di alimentazione. Controllare il regolatore di pressione del carburante, la pompa del carburante e i circuiti degli iniettori.

P0103 (Circuito sensore di flusso d'aria di massa A alto)

Controllare il circuito del segnale del sensore per verificare la presenza di un cortocircuito. Testare lo stato operativo del sensore. Sostituire il sensore o la centralina, se necessario.

Codici di errore digitali

10 (Errore sensore rack)

Controllare il sensore del rack e il relativo cablaggio. Verificare la normale trasmissione del segnale.

11 (Errore del sistema servo del regolatore di velocità)

Controllare lo stato operativo del servosistema del regolatore di velocità. Testare i collegamenti dei circuiti correlati.

14 (Errore sensore velocità ausiliario)

Controllare la posizione di installazione del sensore di velocità ausiliario. Testare l'uscita del segnale del sensore.

15 (Errore sensore N-TDC)

Controllare la connessione del sensore N-TDC

Verificare l'accuratezza del segnale

Manutenzione del sistema e misure preventive

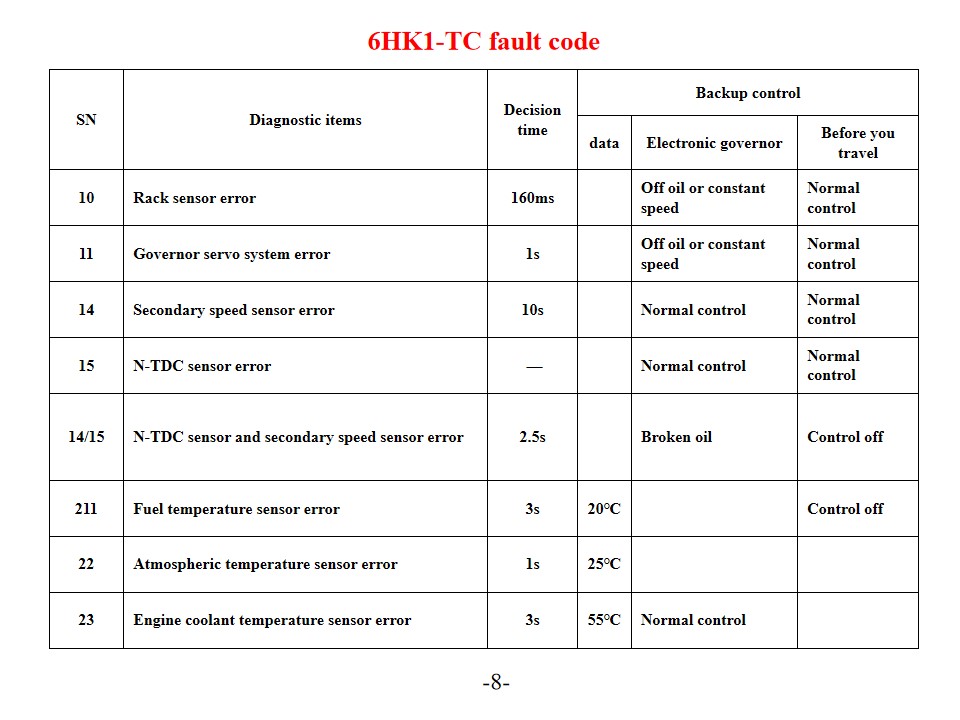

SN

Articoli diagnostici

Tempo di decisione

Controllo di backup

dati

regolatore elettronico

Prima di partire

10

Errore del sensore del rack

160 ms

Fuori olio o velocità costante

Controllo normale

11

Errore del sistema servo del governatore

1s

Fuori olio o velocità costante

Controllo normale

14

Errore del sensore di velocità secondario

10 secondi

Controllo normale

Controllo normale

15

Errore del sensore N-TDC

Controllo normale

Controllo normale

14/15

Errore del sensore N-TDC e del sensore di velocità secondario

2,5 secondi

Olio rotto

Controllo disattivato

211

Errore del sensore della temperatura del carburante

3 secondi

20℃

Controllo disattivato

22

Errore del sensore della temperatura atmosferica

1s

25℃

23

Errore del sensore della temperatura del liquido di raffreddamento del motore

3 secondi

55℃

Controllo normale

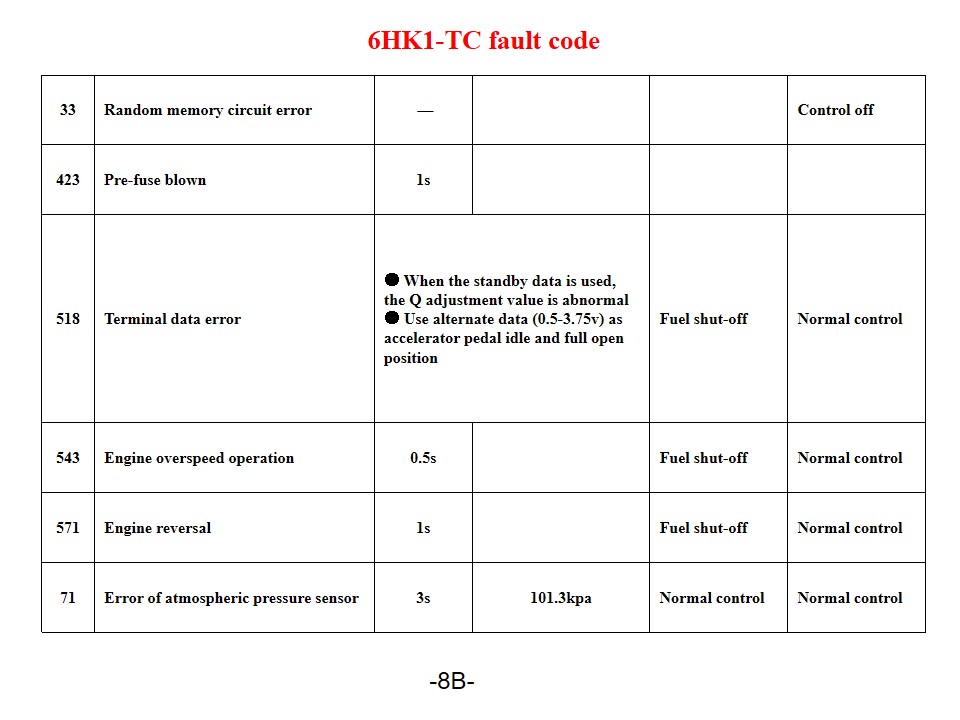

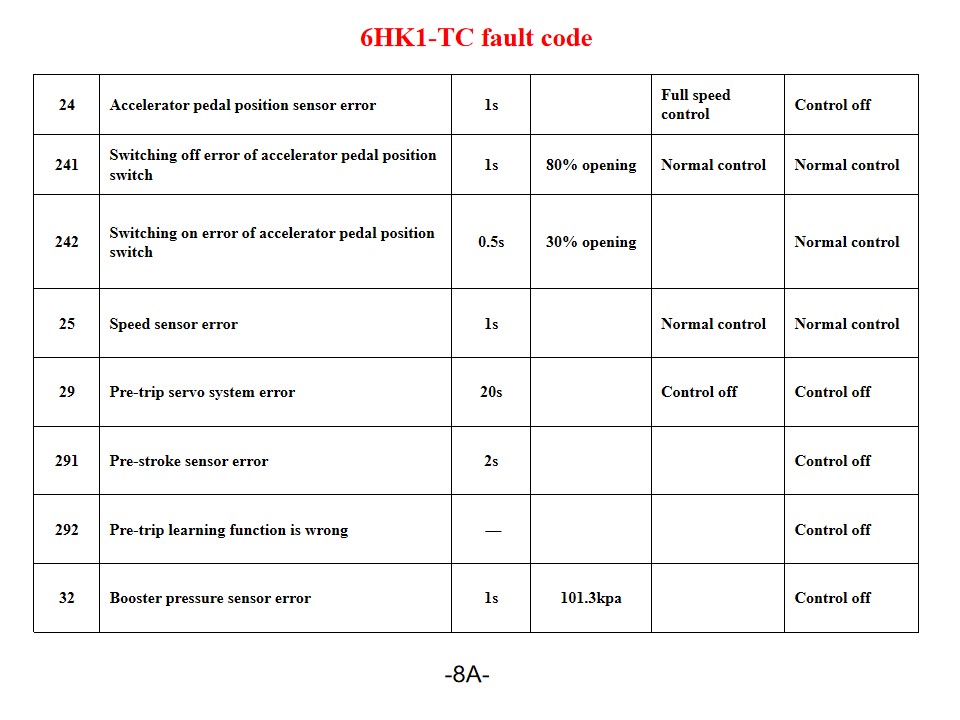

6HK1-TC Fire truck Isuzu engine fault code

6HK1-TC Fire truck Isuzu engine fault code

6HK1-TC Fire truck Isuzu engine fault code

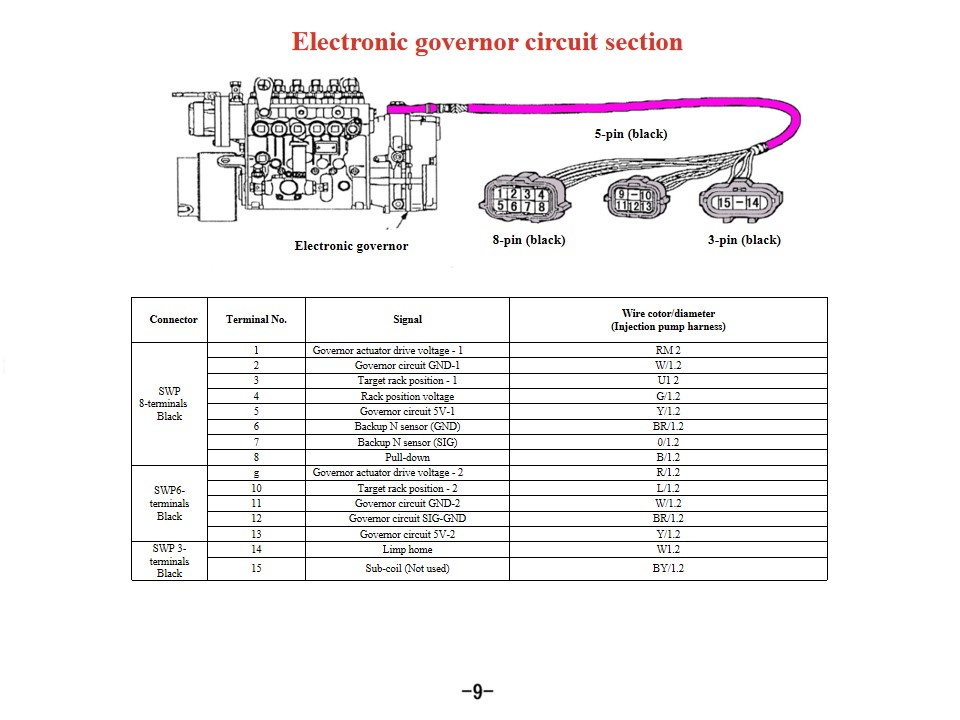

Connettore

Terminale n.

Segnale

Diametro/coperchio del filo
(Cablaggio pompa di iniezione)

SWP

8 terminali

Nero

1

Tensione di azionamento dell'attuatore del regolatore - 1

RM 2

2

Circuito del governatore GND-1

W/1.2

3

Posizione del rack di destinazione - 1

U1 2

4

Tensione di posizione del rack

G/1.2

5

Circuito regolatore 5V-1

Y/1.2

6

Sensore N di backup (GND)

BR/1.2

7

Sensore di backup N (SIG)

0/1,2

8

Tirare verso il basso

B/1.2

SWP6-

terminali

Nero

G

Tensione di azionamento dell'attuatore del regolatore - 2

R/1.2

Tag : Veicoli di emergenza Isuzu 6HK1-TC Autopompe di soccorso pesanti con motore Isuzu 6HK1 Motore Isuzu 6HK1-TC per autopompe
