Autobotte antincendio MAN tedesca

Autocarro dei pompieri MAN TGS 3351, chiamato ancheautobotte MAN, autopompa MAN, un veicolo pesante antincendio prodotto da POWERSTAR.L'autocarro antincendio MAN TGS 33.510 serieutilizza il telaio originale del camion tedesco MAN come base e subisce modifiche antincendio specializzate, con motore diesel MAN D2676LFAR e potenza di 375 KW/510 CV, emissioni di 12400 cc, passo di 4500+1400 mm e capacità dell'asse anteriore di 6500 kg, per l'asse posteriore di 13000 kg + 13000 kg, pneumatici tubeless 315/80R22.5 con 10+1 set, compreso uno pneumatico di scorta. L'autopompa MAN è un potente e affidabile veicolo antincendio pesante.

Autocarro antincendio di soccorso MAN tedescoha un potente motore e sistema di alimentazione, una cisterna acqua e schiuma in acciaio inox 304 di grande capacità.

1. Equipaggiato con sistema di pompa antincendio HALE CB10/100-RSD di marca americana, modello a vuoto con pompa elettrica scorrevole ESP montata posteriormente, con portata di 100 L/s a 1,0 MPa, altezza di aspirazione massima di 7 m e tempo di adescamento inferiore a 80 secondi.

2. Equipaggiato con cannone antincendio acqua-schiuma AKRON PSKD10/80WB di marca americana, con portata di 80 L/s e gittata massima oltre 85 m, pressione nominale 1,0 MPa, il cannone antincendio è un modello a controllo remoto con rotazione orizzontale di 360° e verticale da -30° a 90°.

L'autocarro antincendio Man è dotato di una varietà di attrezzature antincendio e strumenti affidabili, e di moderni sistemi di comunicazione e navigazione, apparecchi respiratori completi per garantire la sicurezza, anche cabina aggiuntiva con posti a sedere per gli autorespiratori, in totale 2+4 unità. Queste caratteristiche rendono l'autocarro antincendio MAN TGS 33.510 uno strumento efficace in grado di rispondere rapidamente agli incendi, di svolgere missioni di spegnimento e soccorso e di proteggere la sicurezza dei vigili del fuoco.

Parametri tecnici per autocarro antincendio tedesco MAN 6x4:

Telaio MAN 6x4 TGS 33.510 tedesco con guida a sinistra, capacità della cisterna fino a 12.000 litri, tutto in acciaio inox, camion equipaggiato con pompa antincendio HALE CB10/100-RSD americana e cannone antincendio AKRON PSKD10/80B-5177, qualità affidabile e molto conveniente per l'uso quotidiano. Principalmente utilizzato per progetti antincendio in qualsiasi area di necessità. Il veicolo è progettato per sfruttare appieno i vantaggi del telaio originale del marchio MAN, tenendo pienamente conto della praticità e dell'affidabilità del prodotto, nonché delle caratteristiche tecnologiche del telaio MAN tedesco. Il materiale della carrozzeria è in acciaio inox di standard internazionale, che può efficacemente evitare la ruggine e garantire una lunga durata. L'autocarro antincendio MAN 6x4 tedesco è dotato di PTO Sandwich NMV221 a potenza totale, pompa antincendio, cannone antincendio, vano equipaggio, vano tubi, vano pompa, centralina di controllo in lingua inglese, tubature di ingresso e uscita, scala di arrampicata posteriore, faro superiore, e tutte le attrezzature antincendio necessarie. Cabina singola con cabina personalizzata con 4 posti per vigili del fuoco con una piacevole sensazione di guida. Pertanto, il veicolo è un autocarro antincendio ideale principalmente per progetti antincendio.

Componenti dell'automezzo antincendio di soccorso MAN TGS 33.510:

L'autocarro antincendio cisterna acqua MAN 6x4 tedesco è composto da telaio camion MAN TGS, cisterna acqua SS304, pompa antincendio HALE, tubature, cannone antincendio ARKON, sistema di circuiti strumenti e altri componenti, l'assemblaggio del camion dopo la scala in lega di alluminio (rimovibile), vano pompa nella parte posteriore del veicolo, la cisterna è in lamiera d'acciaio saldata, carico liquido 12,0 mq, materiale della cisterna per lamiera d'acciaio inossidabile di alta qualità, cofanatura per struttura di saldatura in lega di alluminio. Il veicolo è dotato di pompa antincendio Hill CB10/100-RSD e cannone antincendio Amilon PSKD10/80WB.

Struttura della cabina MAN TGS 33.510:Tetto piatto, cabina a singola fila a due porte.

Disposizione dei sedili:2 persone nella fila anteriore (compreso il conducente)

Attrezzature:Dispositivo di ribaltamento idraulico della cabina, specchietto retrovisore riscaldato regolabile elettricamente, specchietto retrovisore grandangolare riscaldato su entrambi i lati, oltre alle attrezzature originali, è dotato di un allarme da 100 W, interruttore di comando della presa di forza e scatola di comando delle luci di segnalazione.



Autocarro antincendio MAN tedesco con vano passeggeri indipendente:Adotta una struttura a profilo in lega di alluminio, alta resistenza, resistenza alla corrosione, peso leggero, facile manutenzione e design ergonomico dello spazio interno; il telaio generale è collegato al sottotelaio tramite supporto elastico, con 1 porta su ciascun lato, dotato di pedali automatici per l'apertura con la porta; 6 set di supporti per autorespiratori a singola bombola in fibra di carbonio regolabili da 6,8 litri possono essere integrati nel vano passeggeri; il vano passeggeri ha buone funzioni di isolamento acustico, isolamento termico e assorbimento degli urti, e il pavimento è trattato antiscivolo; il vano passeggeri è dotato di corrimani e lo spazio può garantire che il personale possa entrare e uscire liberamente indossando autorespiratori; dotato di climatizzatore indipendente per veicoli; dotato di un sistema di interfono collegato alla cabina

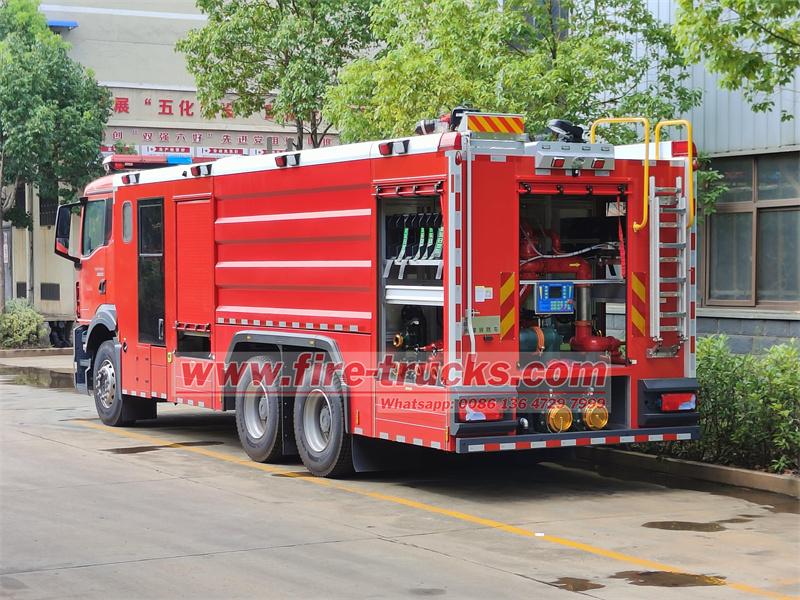

Autocarro antincendio MAN con cannone antincendio AKRON	Sistema di controllo e pompa antincendio montata posteriormente sull'automezzo antincendio MAN
Valvola e raccordo tubazione tipo EURO per automezzo antincendio MAN	Autocarro antincendio MAN con due valvole di aspirazione pompa DN150
Vista dall'alto dell'automezzo antincendio di soccorso MAN	Automezzo antincendio MAN tedesco con parapetto di protezione



Sistema elettrico dell'automezzo antincendio MAN 6x4:

1. La parte superiore della cabina MAN è dotata di una fila di luci di segnalazione a LED rosse di lusso lunghe 1,8 metri.
2. Un faro antincendio a LED da 50 W è installato sulla parte superiore della parte posteriore del veicolo, che può essere ruotato di 360 gradi tramite telecomando.
3. Una scala ribaltabile è installata nella parte posteriore del veicolo.
4. Ci sono 4 luci lampeggianti rosse e blu e 4 luci laterali su ciascun lato del veicolo, e sotto sono installate luci di segnalazione di sicurezza e catarifrangenti laterali (combinati). È dotato di luci di ingombro anteriori e posteriori, un indicatore di direzione su ciascun lato e illuminazione nel vano equipaggiamento e nel vano pompa, conforme alle normative GB4785.
5. La potenza dell'allarme è di 100 W; i circuiti dell'allarme, della luce di segnalazione e della luce lampeggiante sono circuiti aggiuntivi indipendenti, e i dispositivi di controllo sono installati nella cabina.
6. Il sistema di controllo del veicolo adotta un avanzato sistema di controllo elettrico, e un pannello di controllo delle operazioni è installato nel vano pompa. I pulsanti e gli interruttori sono umanizzati e facili da usare.
7. Il pannello di controllo nel vano pompa ha i seguenti interruttori e display di controllo: interruttore di alimentazione principale, regolazione della velocità del motore, arresto di emergenza, avvio o arresto del motore del veicolo, display della velocità del motore, accensione e spegnimento dell'illuminazione del veicolo circostante, aggancio e sgancio della presa di forza della pompa dell'acqua, funzionamento dell'aspirazione dell'acqua del serbatoio, funzionamento dello scarico dell'acqua del veicolo, visualizzazione della capacità del serbatoio dell'acqua, avviso di basso livello del liquido nel serbatoio, funzionamento del cannone antincendio, ecc.

Attrezzatura antincendio di soccorso standard dell'autocarro antincendio cisterna acqua MAN da 12000 L:
