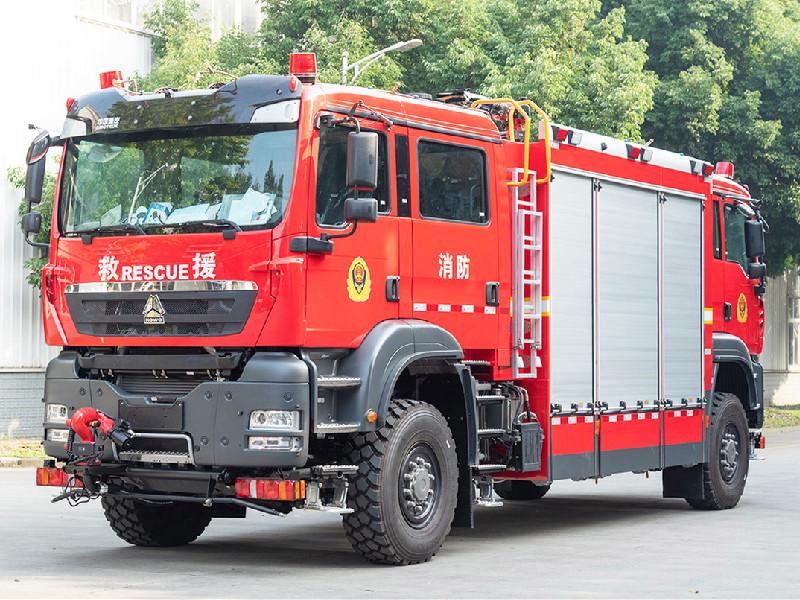

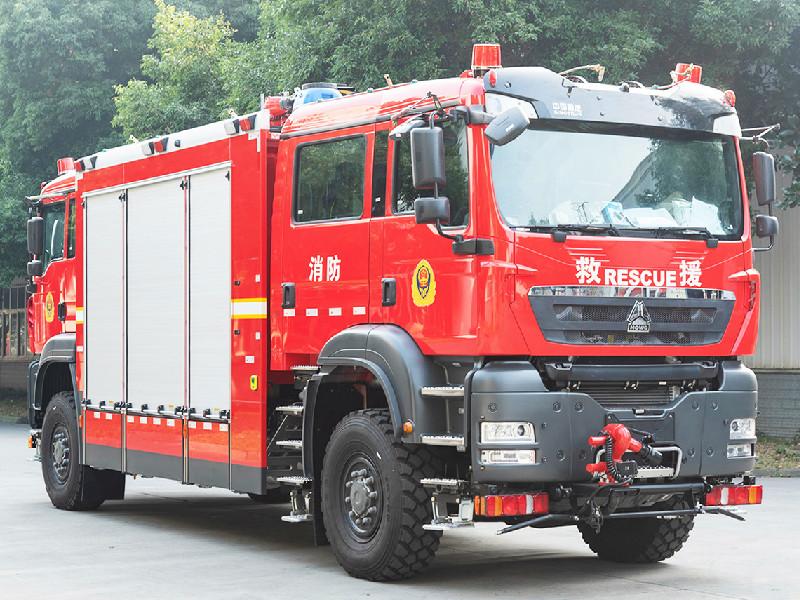

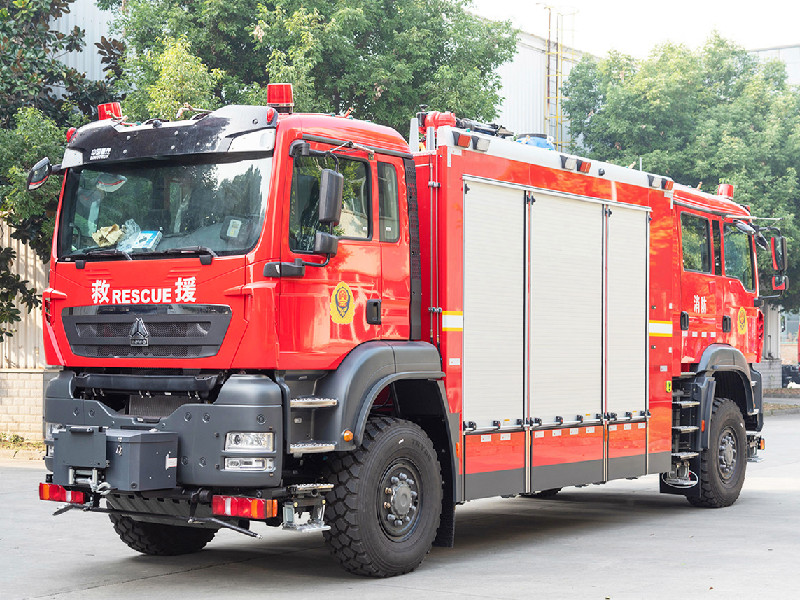

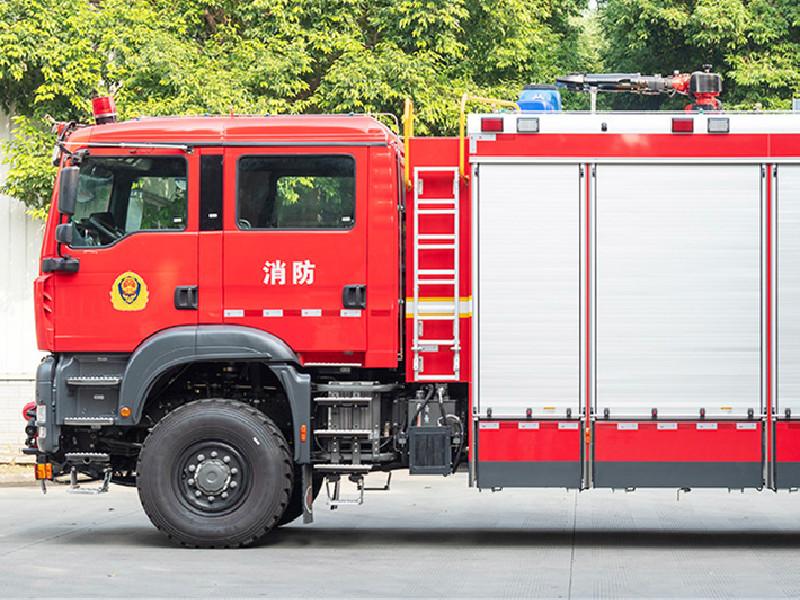

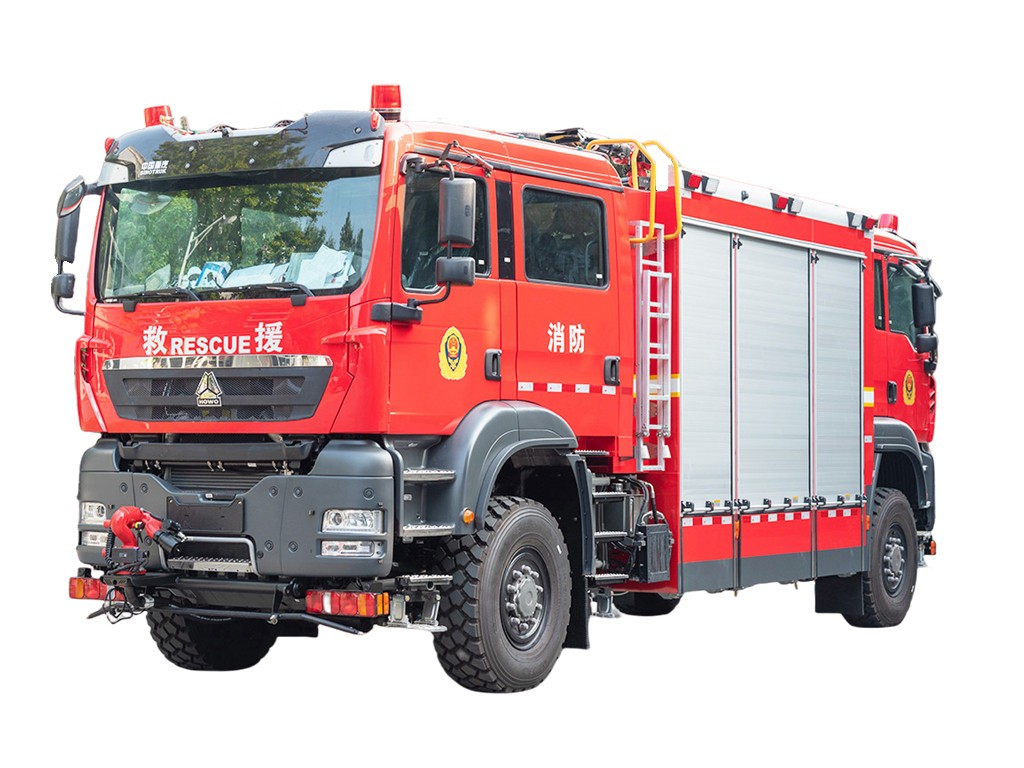

Camion dei pompieri Howo 4x4 per il soccorso in galleria su tutti i terreni

Technical Specification for Howo 4x4 all terrain Tunnel Rescue Fire Truck

Truck

Make/Model Line: SINOTRUK 4X4 LHD
Emission standard: Euro 6
Horsepower: SINOTRUK MC07H.35-60 diesel engine with 350hp
Front /Rear loading: 7T+16T

Tire Size: 12.00R20, with 1 spare tire
Wheelbase: 4,600mm

Cabin

Red color as customized
Mode Double cabin on two sides, one side with double row for 2+4 seats, ont side single row for 2 seats
Totally 8 person allowed, air conditioner, power assist, radio, MP3, etc.

Water tanker

Material: High-quality PP material tanker device, never rust
Capacity: 6,000 Liters

Shape Square Cylindrical
Material: PP
Thickness shell: 5-8 mm

Fire Pump

Make/Model
Origin
Standard
Rated RPM
Output:
Axial Power
Suction Depth
Advantages

CB10/60
China XIONGZHEN
GB standard
3,280±50
Nominal output: 3,600 l/min at 10 bars
102kW
7m
La pompa antincendio e i suoi componenti sono molto solidi ed estremamente affidabili.
Insensibile a sporco e acqua. Insensibile al gelo grazie alla sua azione centrifuga, la pompa antincendio può essere svuotata rapidamente e completamente.

Monitor antincendio sul tetto:

Marca/Modello

PS60

Origine

Cina WESTER

Sito di installazione

sul tetto del camion dei pompieri

Gamma orizzontale

0-360°

Angelo rotante verticale:

(-)45°-70°

Pressione/portata

1,0 MPa/portata massima: 3280 L/M

Allineare

acqua≥70m

Sistema di estinzione

Sistema di tubazioni

a) Prese di aspirazione dell'acqua: due prese di aspirazione dell'acqua da 6 pollici con valvole a controllo manuale sono installate all'estremità del veicolo antincendio. Uno speciale dispositivo di collegamento elastico in gomma è disponibile nella posizione appropriata per la tubazione.

b) Porte di uscita dell'acqua: ci sono due uscite a pressione normale da 2,5 pollici su entrambi i lati della carrozzeria del veicolo e una tubazione di iniezione dell'acqua del serbatoio dalla pompa al serbatoio, che è montata con una valvola a sfera da 2,5", un monitor antincendio
c) Porte di riempimento dell'acqua: una porta di riempimento dell'acqua con una valvola di controllo manuale è installata sul lato sinistro e destro del
sala pompe.

d) Conduttura di drenaggio dell'acqua residua: posizionata nel punto più basso e facilmente accessibile, è presente un rubinetto di drenaggio dell'acqua residua, che può drenare rapidamente l'acqua residua quando necessario.

e) Conduttura dell'acqua di raffreddamento: la PTO è dotata di una conduttura dell'acqua di raffreddamento forzata collegata all'ingresso dell'acqua e
tubazione di scarico della pompa, dotata di una valvola, in grado di drenare l'acqua residua tramite un processo di vuoto.

Sistema di azionamento della pompa:

Sistema di presa di forza (PTO):

Metodo di installazione:

Tipo di panino

Raffreddamento:

Raffreddamento ad acqua circolante

Albero di trasmissione:

Albero di trasmissione di precisione ad alto bilanciamento, mediante uno speciale collegamento di supporto centrale.

Prese d'acqua, porte e ingressi di aspirazione, solo per riferimento

Costruzione del serbatoio:

Le piastre di tenuta sono sia sul lato anteriore che posteriore, le piastre a parete su entrambi i lati del serbatoio e quelle verticali e
Le piastre di protezione contro l'oscillazione orizzontale sono dotate di acciaio trapezoidale, che può aumentare la resistenza, il serbatoio dell'acqua viene sottoposto a un rigoroso test di tenuta all'acqua e a un test di affidabilità della resistenza.
Sottotelaio:

Caratteristiche della struttura:

Il serbatoio e il telaio ausiliario sono collegati tramite una sede di collegamento elastica con riduzione della coppia, che non solo aumenta la flessibilità del collegamento tra il telaio e il corpo del serbatoio e previene deformazioni e fratture della struttura superiore, ma aumenta anche la resistenza del vano portaoggetti della struttura superiore, conferendo al telaio prestazioni eccellenti. Allo stesso tempo, il telaio ausiliario standardizzato consente un assemblaggio flessibile della struttura superiore.

Box attrezzature e sala pompe:

Materiale: la scatola dell'attrezzatura, la sala pompe e il telaio interno sono realizzati con profili in lega di alluminio ad alta resistenza, mentre i pannelli di rivestimento interni sono realizzati con piastre di alluminio ossidato.

Struttura: la struttura portante è la struttura saldata di tutti i telai in lega di alluminio, dove le scatole delle apparecchiature si trovano nella parte anteriore e la sala pompe nella parte posteriore. Il rivestimento esterno è realizzato con la tecnologia di incollaggio di piastre in lega di alluminio.
I pannelli di rivestimento interni e le piastre di base sono realizzati in lega di alluminio spazzolato liscio.

Scomparti di stoccaggio per attrezzature dotati di idonei dispositivi di fissaggio, con cassetti scorrevoli e ripiani fissi per riporre le attrezzature in modo sicuro e semplice.

I vani sono costituiti da ante avvolgibili fisse in lega leggera anodizzata.
Il vano pompa si trova nella parte posteriore del veicolo.

La chiusura è realizzata tramite una tapparella in alluminio o una piastra in acciaio sul retro. Porte avvolgibili:
Tapparelle avvolgibili anodizzate con strisce e barre di sollevamento.

Ogni otturatore è dotato di illuminazione automatica quando viene aperto.

armadietti con illuminazione interna automatica, solo per riferimento

Terrazza sul tetto:

Il ponte sul tetto verrà utilizzato per riporre i tubi di aspirazione e una scala estensibile e sarà coperto da una lamiera mandorlata in alluminio per facilitarne lo spostamento.

Nella parte posteriore del veicolo antincendio sarà installata una scala di accesso al tetto in lega leggera.

Scala di accesso al tetto posteriore

Pedale su due lati

Posizione: Sotto le porte avvolgibili

Materiale: profilo in lega di alluminio ad alta resistenza, con funzione antiscivolo

Struttura Le piastre dei pedali sono realizzate con la struttura complessiva di piastre in lega di alluminio. La resistenza è superiore a quella della struttura saldata dello scheletro. Le piastre dei pedali possono sostenere carichi superiori a 150 kg. La superficie del pedale è antiscivolo.
design con funzione di bloccaggio a molla per evitare che la piastra del pedale si ribalti automaticamente durante

Impianto elettrico:

La lampada di allarme, situata nella parte superiore della cabina, è una lunga barra luminosa, dotata di un sistema di controllo allarme da 100 W. Tre luci lampeggianti sono installate su entrambi i lati della parte superiore di un camion dei pompieri. Due luci laterali a LED sono
Installati su entrambi i lati del tetto del camion. Le luci di segnalazione di sicurezza sono installate nella parte inferiore del camion. Luci di visibilità e luci di larghezza sono installate sia sul lato anteriore che su quello posteriore del camion. Un faro di ricerca a LED da 24 V e 35 W è montato sul retro del tetto del camion. I circuiti elettrici sono progettati in modo indipendente.

Pannello di controllo antincendio:

Posizione Nel vano pompa posteriore
Struttura:

A seconda della configurazione del veicolo, è possibile selezionare vari tipi di moduli di controllo e tutti i sistemi antincendio
i componenti sono controllati elettricamente, utilizzando il controllo intelligente PLC; Tutti i pulsanti, gli interruttori e gli indicatori sul
Il pannello di controllo è contrassegnato in lingua inglese. Il layout della pipeline e brevi istruzioni operative sono impostati a livello
Posizione prominente del pannello. Il pannello è dotato di un design impermeabile e antipolvere e il grado di protezione può raggiungere IP56.

Pacchetto elettrico:

1) Illuminazione: il sistema di illuminazione per l'interno della cabina è quello originale del produttore del telaio. Pompa
I vani e gli armadietti portaoggetti sono illuminati per il funzionamento notturno e si accendono automaticamente quando il rullo
2)Spie luminose:

Una lunga barra di luci sul tetto della cabina di guida

Verrà installato un sistema PA completo con comandi in cabina.
3) Quadri elettrici:

I seguenti comandi/spie si trovano all'interno dell'abitacolo, vicino al sedile del conducente o del passeggero.
spia luminosa "lampeggianti".

Pittura

Vernice rossa: cabina, vano attrezzi, locale pompe (tranne saracinesca)
Il paraurti anteriore sarà verniciato di bianco o rosso.

(È possibile personalizzare anche il colore dell'intero veicolo dei pompieri.)

Tutti gli interruttori operativi sono dotati di targhetta identificativa e simboli di precauzione.

Le prestazioni dei veicoli antincendio sono conformi agli standard internazionali.
Tutti gli strumenti e i comandi sono stampati o incisi in lingua inglese

Le staffe o i cassetti nella scatola dell'attrezzatura sono progettati secondo il principio dell'ergonomia, per
ottenere l'attrezzatura più facilmente.

Documentazione:

Forniremo una documentazione completa ed esaustiva in lingua inglese:
Manuale completo di uso e manutenzione dei veicoli antincendio.
Manuale di funzionamento e manutenzione del telaio

Manuali dei pezzi di ricambio per veicoli antincendio, pompe antincendio e tutte le apparecchiature collegate.
