L'autocarro antincendio HOWO 8×4 è un mezzo antincendio combinato acqua-schiuma modificato sulla base del telaio HOWO 8×4, equipaggiato con un motore MC11.46 che vanta una potenza massima di 341 KW. Il veicolo è dotato di una cisterna per l'acqua da 21.000 litri e di una cisterna per la schiuma da 3.000 litri, entrambe costruite in acciaio al carbonio e acciaio inossidabile di alta qualità, offrendo un'eccellente resistenza alla corrosione. È equipaggiato con una pompa antincendio CB10/80-1RS con una portata di 80 L/s, e sul tetto è montato un cannone antincendio PL8/80, che offre un raggio d'azione fino a 75 metri (acqua) e 70 metri (schiuma). Il veicolo offre una manovrabilità flessibile e una facile manutenzione, rendendolo adatto all'uso nei vigili del fuoco della sicurezza pubblica, nelle imprese minerarie e industriali, nelle comunità e in altre località. È la scelta ideale per combattere incendi di grandi dimensioni di petrolio e incendi di materiali in genere.
Modello del camion:
PT5420GFXPMStruttura della cisterna:
Carbon steel and stainless steelCapacità di lavoro:
24000 litersPasso:
1950+4600+1400mmTrazione assale:
8×4Potenza del motore:
460 HPModello del motore:
MC11.46Pompa antincendio:
CB10/80Note:
Large water tank and foam tankL'autocarro antincendio HOWO 8×4 è un automezzo antincendio combinato acqua-schiuma modificato sulla base del telaio HOWO 8×4, progettato specificamente per combattere incendi di grandi dimensioni di materiale petrolifero e incendi di materiali in genere. Il veicolo adotta un design modulare ed è costituito da due parti principali: la cabina del pompiere e la carrozzeria. La cabina presenta una struttura originale a fila singola che può ospitare 2 persone, dotata di impianto di climatizzazione e delle necessarie apparecchiature di comunicazione, fornendo un ambiente operativo confortevole per i vigili del fuoco.

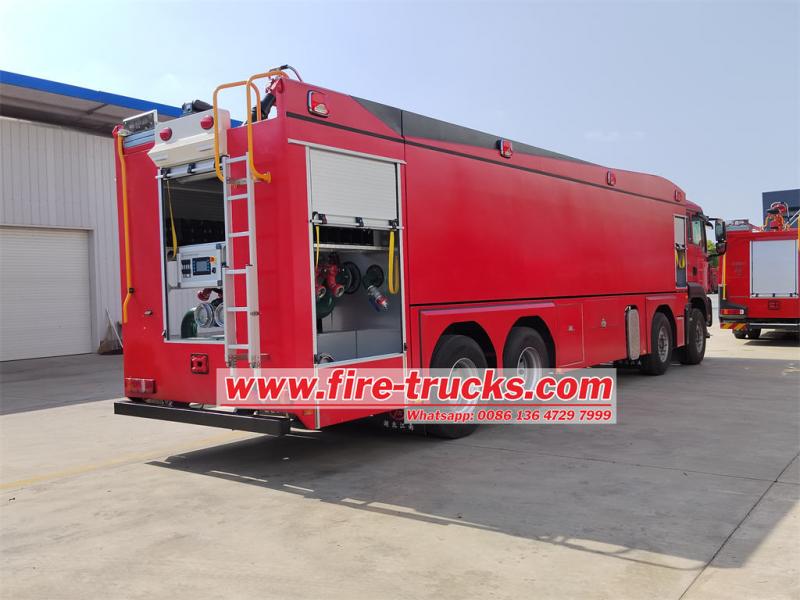

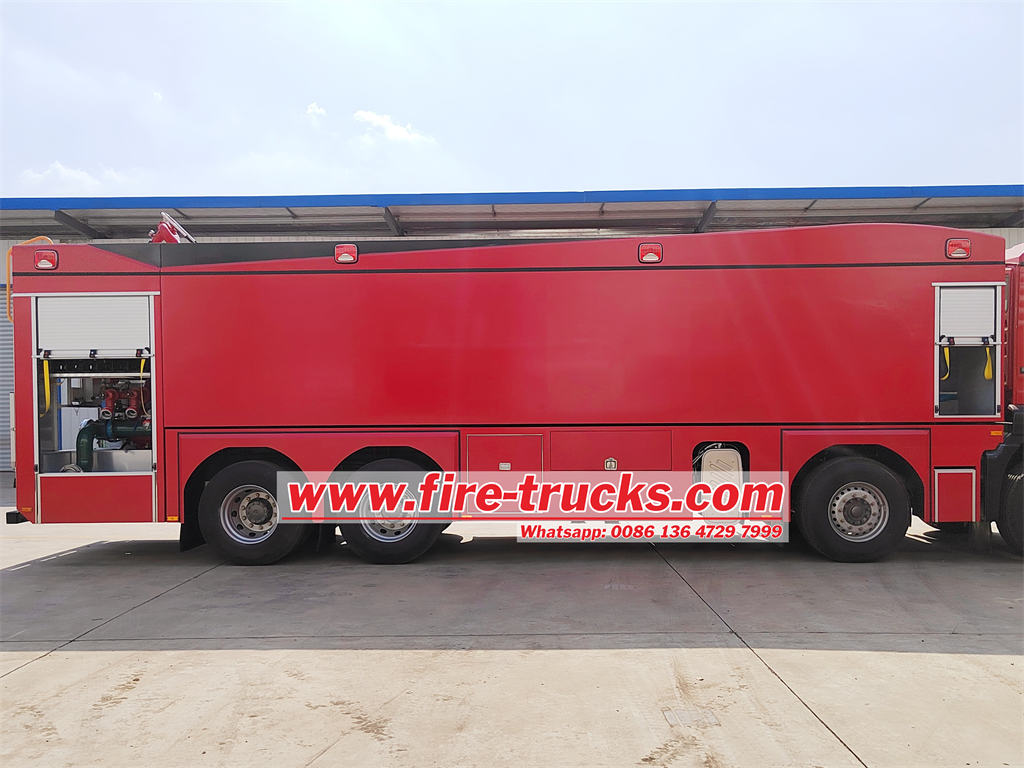

Il design della sovrastruttura delautocarro antincendio HOWO 8×4 acqua-schiumaè altamente ragionevole. La carrozzeria adotta una struttura a serbatoio esposto, con il serbatoio situato al centro per il trasporto di 21.000 litri d'acqua e 3.000 litri di schiuma. Il serbatoio dell'acqua è realizzato in acciaio al carbonio di alta qualità con interno rivestito di primer epossidico e vernice epossidica all'asfalto, il serbatoio della schiuma è in acciaio inossidabile, offrendo un'eccellente resistenza alla corrosione e durata. La parte posteriore è la casa della pompa, che ospita la pompa antincendio a pressione normale di tipo CB10/80 e i relativi sistemi di controllo. Con una portata nominale di 80 L/s e una pressione nominale di 1,0 MPa, può erogare rapidamente grandi quantità di agenti estinguenti, soddisfacendo le esigenze delle operazioni di lotta antincendio ad alta intensità. Il monitor antincendio a doppio uso acqua e schiuma di tipo PL8/80 è installato sul tetto, con una portata massima di 80 L/s e un raggio di azione fino a 75 metri (acqua) e 70 metri (schiuma). È semplice da utilizzare e risponde rapidamente.
Specifiche del Prodotto
Nome del Prodotto |
Autocarro antincendio schiuma acqua Sinotruk Howo 8x4 |
|
Cabina |
Tipo di guida 8x4, con A/C, guida a sinistra |
|
Fila singola, 2 posti |
||
Dimensioni principali del veicolo |
Dimensioni complessive (L x L x A) |
11900×2550×3600 mm |
Passo (mm) |
1950+4600+1400mm |
|
Peso in KG |
Peso a vuoto |
17800 |
Peso lordo |
42000 |
|
Carico asse anteriore |
2x9000 |
|
Carico asse posteriore |
2x16000 |
|
Velocità massima (km/h) |
95 |
|
Motore |
Modello |
MC11.46 |
Tipo |
4 tempi iniezione diretta, 6 cilindri in linea con raffreddamento ad acqua, turbocompressore e intercooler. |
|
Potenza massima |
341KW(460cv) |
|
Cilindrata |
10518 ml |
|
Normativa emissioni |
Euro 5 |
|
Cambio |
FAST 12 marce, 12 avanti e 2 retromarce |
|
Serbatoio carburante |
400L |
|
Pneumatici |
315/80R22.5, 12 pezzi + 1 di scorta |
|
Soprastruttura |
||
Serbatoio |
Acqua: 21000L (acciaio al carbonio) |
|
Schiuma: 3000L (acciaio inossidabile) |
||
Pompa antincendio |
Modello |
CB10/80-XZ |
Portata |
80L/s a pressione 1,0 MPa |
|
Pressione nominale |
1,0 Mpa |
|
Monitor antincendio |
Modello |
PL8/80 |
Pressione di lavoro nominale |
0,8 MPa |
|
Pressione di lavoro massima |
1,2 Mpa |
|
Portata |
80 L/S |
|
Portata |
Acqua ≥75m |
|
Schiuma ≥70m |
||
Angolo di rotazione |
360° Orizzontale |
|
Angolo di depressione≤-15°, angolo di elevazione≥+45° |
Specifiche della pompa antincendio CB10/80
Modello |
Condizioni di lavoro |
Portata (L/s) |
Pressione di uscita (MPa) |
Velocità nominale (giri/min) |
Potenza all'albero (kW) |
Profondità di aspirazione (m) |
CB10/80-XZ |
1 |
80 |
1,0 |
2575±50 |
137 |
3 |
2 |
56 |
1,3 |
2650±50 |
130 |
3 |
|
3 |
40 |
1,0 |
2308±50 |
83 |
7 |
Principio di funzionamento della pompa antincendio CB10/80
Il principio di funzionamento della pompa antincendio CB10/80-XZ comprende principalmente i processi di adescamento, trasporto del liquido, scarico e raffreddamento.
1. Processo di adescamento
Prima di avviare la pompa antincendio, l'adescatore viene utilizzato per introdurre il liquido nella pompa. L'adescatore a due pistoni oscilla per aspirare il liquido dall'ingresso dell'acqua nel corpo della pompa, preparando l'avvio della pompa.
2. Processo di trasporto del liquido
Quando la pompa antincendio si avvia, la girante inizia a ruotare e il liquido entra nel corpo della pompa attraverso l'ingresso dell'acqua. All'interno della pompa, il liquido viene pressurizzato e la sua portata aumenta attraverso la girante a doppio stadio. Questo processo è fondamentale affinché la pompa antincendio raggiunga la sua funzione di estinzione incendi.
3. Processo di scarico
Il liquido pressurizzato viene scaricato dal corpo della pompa attraverso il tubo di uscita ed entra nel sistema di estinzione incendi. La valvola di contro-pressione svolge un ruolo chiave in questo processo, garantendo un flusso di liquido unidirezionale e impedendo il reflusso che danneggia la pompa. Contemporaneamente, la fluidità del processo di scarico influenza direttamente l'efficacia di estinzione incendi del sistema.
4. Processo di raffreddamento
Durante il trasporto del liquido, il corpo della pompa genera calore significativo. Per garantire il normale funzionamento e la lunga durata della pompa, vengono utilizzati tubi di raffreddamento per raffreddare il corpo della pompa. I tubi di raffreddamento fanno circolare il liquido di raffreddamento per dissipare il calore generato dalla pompa, garantendo un funzionamento stabile.
I vantaggi dell'autocarro antincendio HOWO 8×4:
1. Potenza elevata
L'autocarro antincendio a schiuma Sinotruk HOWO 8×4 è dotato del motore MC11.46, che fornisce una potente erogazione di potenza, consentendo al veicolo di gestire facilmente varie condizioni stradali complesse. Inoltre, il cambio FAST a 12 velocità con più marce migliora ulteriormente l'economia di carburante e la fluidità di guida del veicolo.
2. Efficiente capacità antincendio
L'autocarro antincendio è dotato di un serbatoio dell'acqua da 21.000 L e di un serbatoio della schiuma da 3.000 L, in grado di soddisfare le esigenze di operazioni antincendio a lungo termine e su larga scala. L'efficiente coordinamento tra la pompa antincendio e il monitor antincendio consente all'acqua nebulizzata e alla schiuma di coprire rapidamente la sorgente dell'incendio, sopprimendo efficacemente la diffusione dell'incendio. Inoltre, la funzione di regolazione flessibile del monitor antincendio rende le operazioni antincendio più precise ed efficienti.
3. Ambiente di guida confortevole
La cabina è dotata di un impianto di climatizzazione, che fornisce un ambiente di guida confortevole per i vigili del fuoco. Allo stesso tempo, il design della guida a sinistra e i sedili ergonomici rendono la guida più facile e comoda.
4. Garanzia di qualità affidabile
I veicoli Sinotruk HOWO godono di una buona reputazione sia a livello nazionale che internazionale. Questo autocarro antincendio acqua-schiuma 8×4 eredita l'eccellente qualità e le prestazioni affidabili della serie ed è stato sottoposto a rigorosi controlli di qualità e test per garantire la stabilità e la durata del veicolo.
