Autobotte antincendio Isuzu

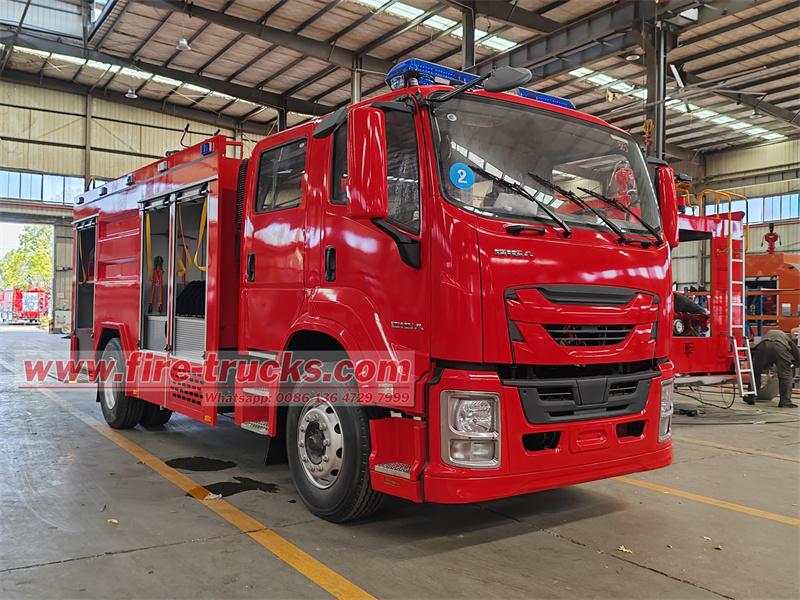

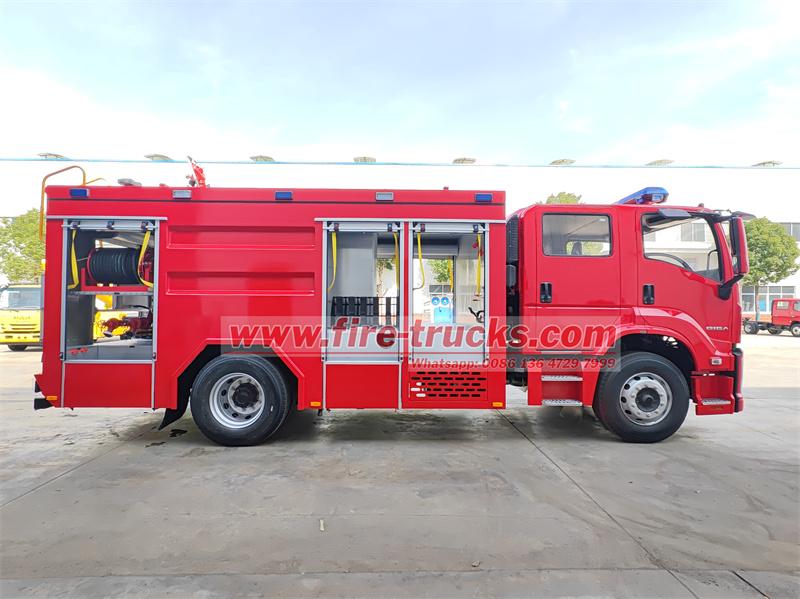

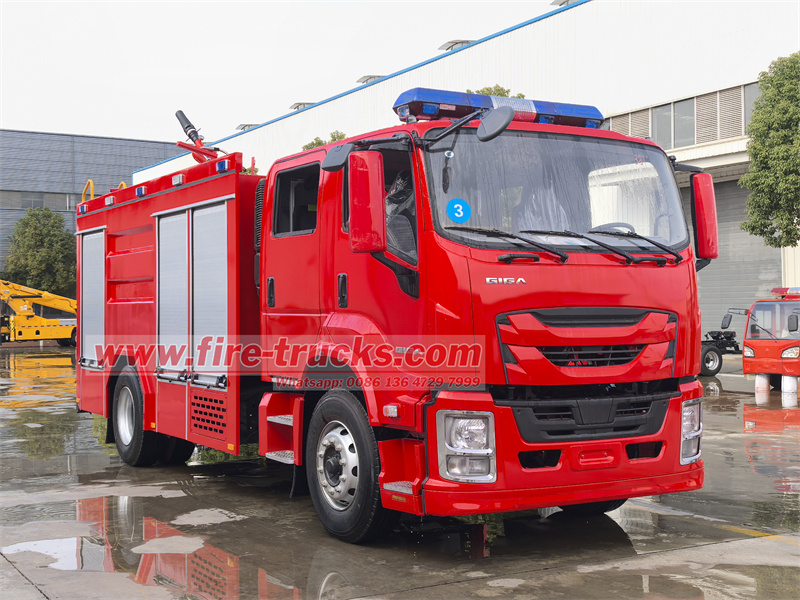

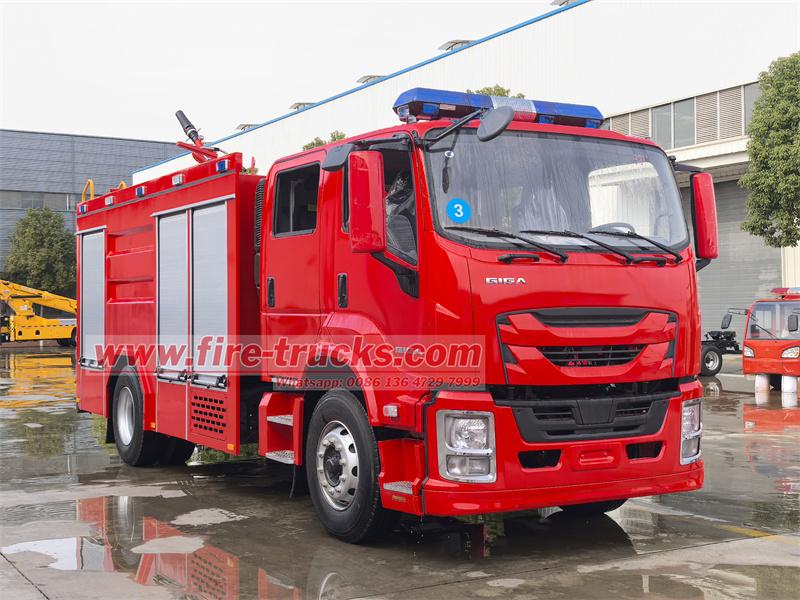

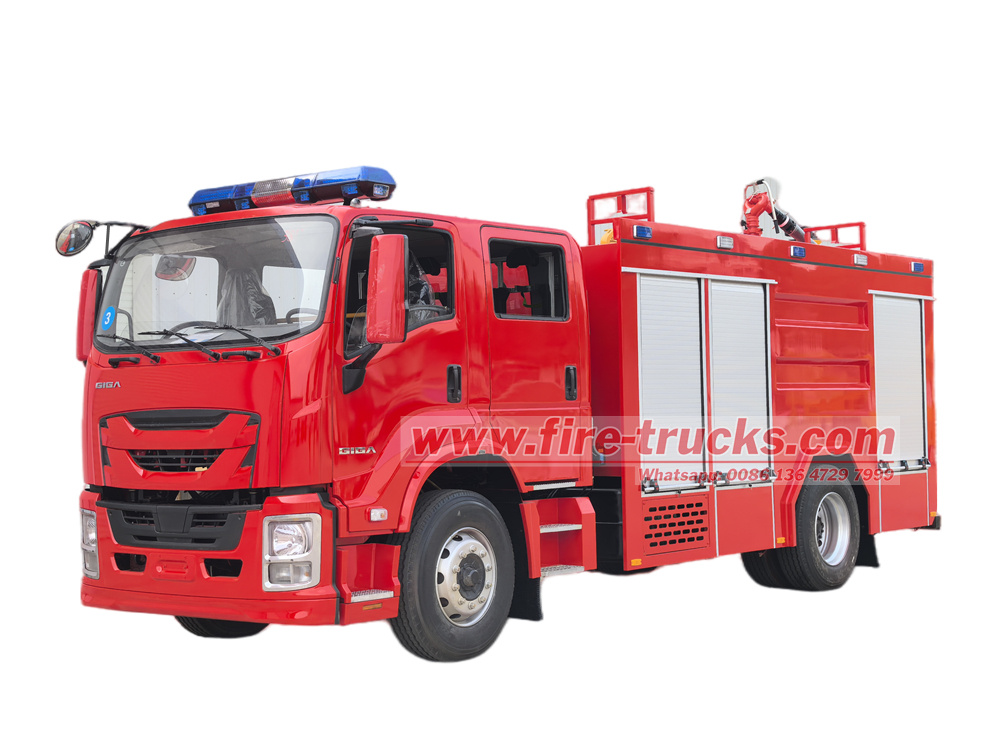

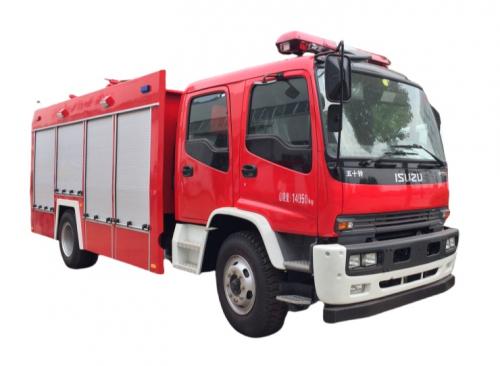

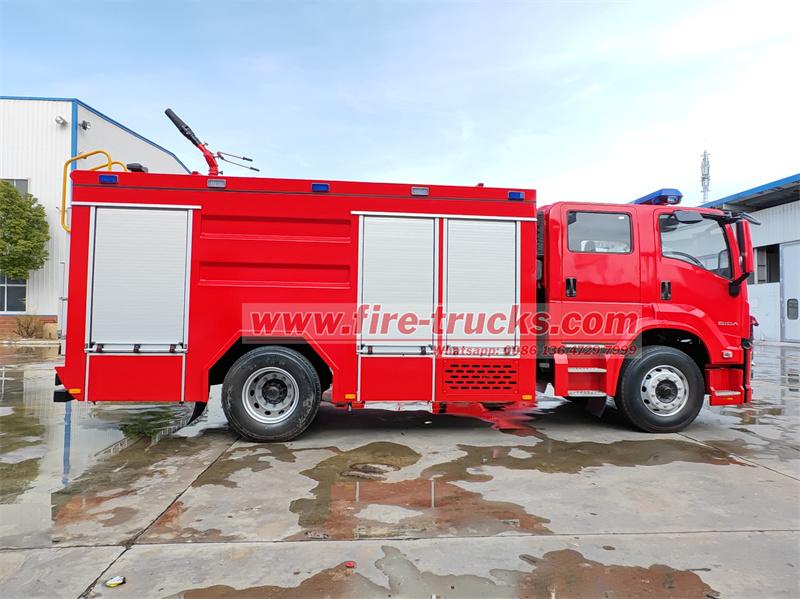

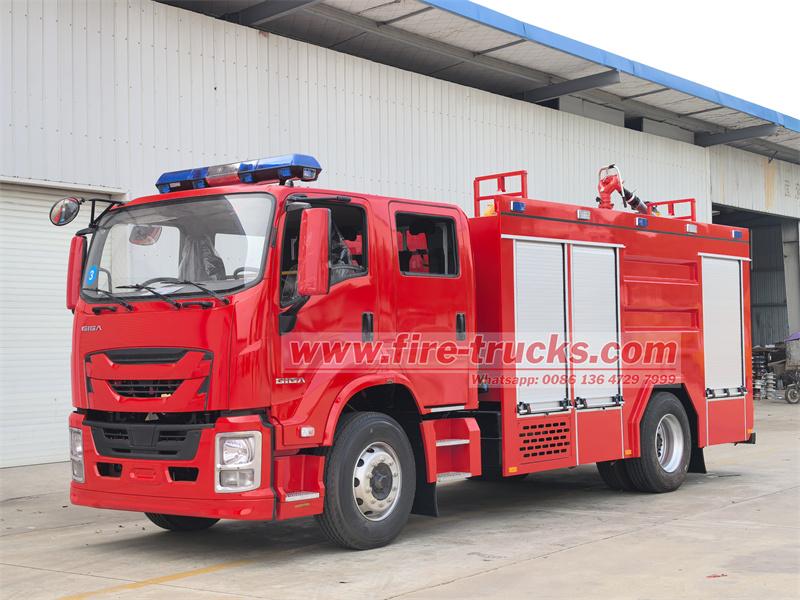

Autocarro pompieri cisterna Isuzuè un autocarro dei pompieri di medie dimensioni modificato sulla base del telaio FTR GIGA 4X. È dotato di un motore 4HK1-TCG60 da 205 cavalli e di un cambio MLD a 6 velocità, che lo rende altamente manovrabile. La sua configurazione principale include una cisterna per acqua di 5m³ + 1m³ di cisterna per schiuma, che realizza l'estinzione antincendio a doppio metodo acqua/schiuma tramite un sistema di miscelazione proporzionale intelligente, ed è adatto per incendi di classe A (solidi) e di classe B (liquidi). La pompa antincendio CB10/40 di bordo (portata 40L/s) fornisce una stabile fonte d'acqua ad alta pressione, e il vano pompa posteriore integra un gruppo di valvole di controllo per supportare un rapido cambio delle modalità operative.Il tetto è dotato di un cannone antincendio fisso PL8/32 con una gittata di

≥

60 metri, che può spruzzare acqua o miscela di schiuma per realizzare la soppressione remota dell'incendio. Il vano attrezzi è dotato di una manichetta antincendio, un distributore d'acqua, attrezzi da demolizione (ascia, piccone, pala) e attrezzature di manutenzione, supportando l'approvvigionamento idrico multidirezionale e il coordinamento del combattimento ravvicinato. Il veicolo utilizza il sistema di collegamento intelligente "pompa-cannone-schiuma", combinato con la spruzzatura remota e le manichette antincendio stese manualmente per formare una rete antincendio tridimensionale. È adatto per la lotta antincendio urbana, industriale e negli impianti petroliferi, e presenta elevata efficienza, flessibilità e affidabilità.●Miglior fabbrica cinese di automezzi antincendio di emergenza

●Più di 500 lavoratori, produzione ampia e avanzata● Progettato in base alle vostre esigenze

● Consegna rapida, qualsiasi ordine è benvenuto●

24

mesi di garanzia di qualità

Autocarro pompieri cisterna acqua schiuma Isuzu FTR GIGA 6cbmTelaioMarca del telaio

ISUZU

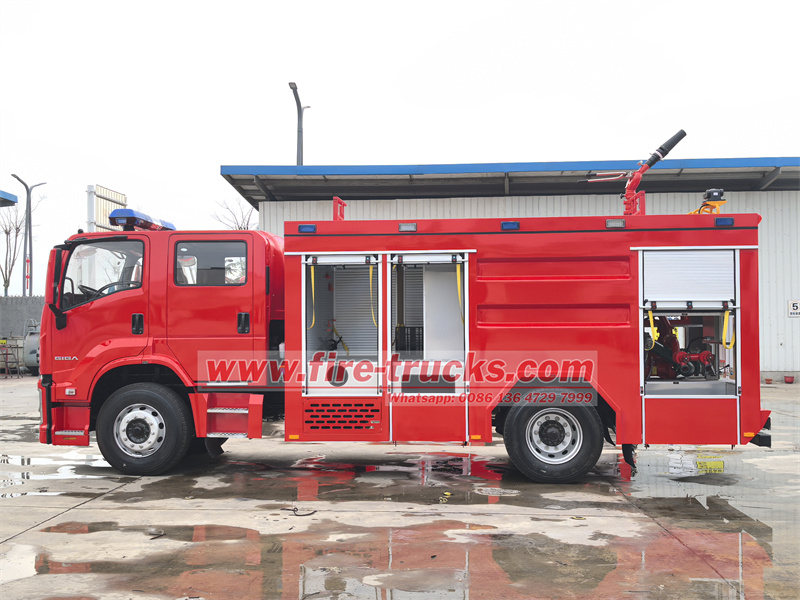

L'autocarro antincendio è dotato di una cisterna d'acqua da 5 metri cubi montata centralmente e di una cisterna di schiuma da 1 metro cubo. Questo design non solo ottimizza la distribuzione del baricentro del veicolo, migliorando la stabilità di guida, ma garantisce anche sufficienti riserve di liquido estinguente.

●

Design di confezionamento a doppio serbatoio

5

m³ di cisterna d'acqua: realizzata in acciaio al carbonio, con trattamento anticorrosione interno e dotata di piastre frangionde per garantire la stabilità di guida; una bocchetta di rapido riempimento dell'acqua è posizionata sulla parte superiore per supportare il doppio canale di iniezione dell'acqua (aspirazione pompa/iniezione diretta esterna).

1

m³ di cisterna di schiuma: corpo cisterna in acciaio inossidabile indipendente, dotato di un miscelatore di schiuma elettrico proporzionale, rapporto di miscelazione regolabile (3%-6%), compatibile con schiuma di classe A/classe B, collegato alla cisterna dell'acqua, miscelato automaticamente secondo il rapporto preimpostato durante l'estinzione antincendio, garantendo una fornitura accurata di liquido schiumogeno.

Controllo intelligente del livello del liquido: entrambi i serbatoi sono dotati di sistemi di indicazione del livello del liquido precisi, consentendo agli operatori di comprendere in tempo reale il volume di liquido rimanente, fornendo una protezione affidabile per le operazioni di spegnimento degli incendi.

● Ottimizzazione della tubazione

L'uscita del corpo cisterna e il tubo di aspirazione della pompa antincendio adottano un design a connessione rigida + ammortizzamento in gomma per ridurre la perdita di pressione; la tubazione della schiuma ha una valvola di ritegno integrata per prevenire il reflusso e garantire la precisione della miscelazione.

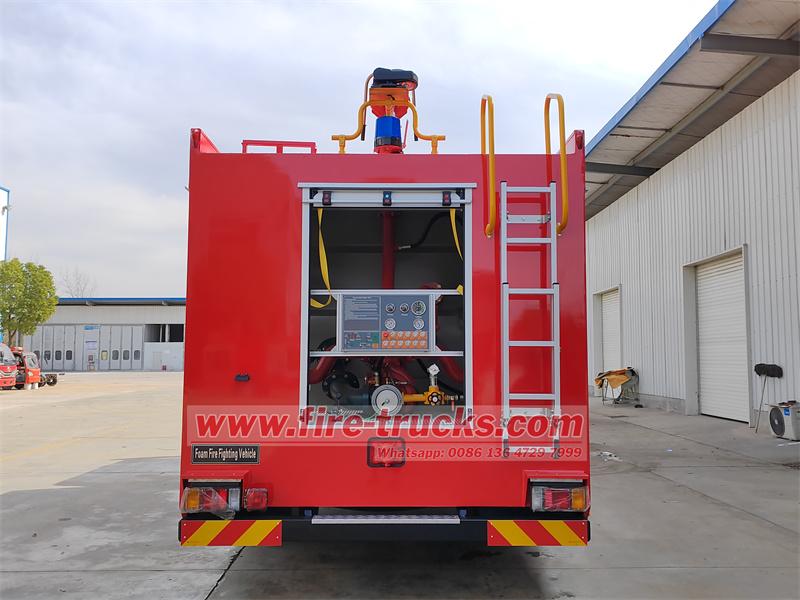

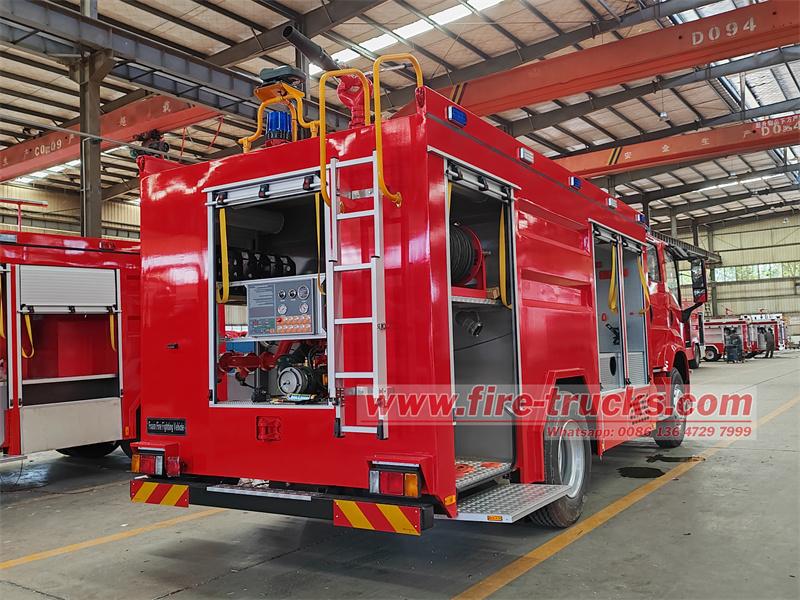

Pompa antincendio CB10/40: nucleo di potenza completo a media e bassa pressioneLa pompa antincendio CB10/40 installata nel vano pompa posteriore del veicolo è la fonte di alimentazione principale di questo autocarro antincendio. La pompa ha una forte capacità di aspirazione dell'acqua e caratteristiche di uscita ad alta pressione, e può rapidamente stabilire la pressione dell'acqua e la portata necessarie per l'estinzione antincendio in breve tempo. La pompa CB10/40 è progettata con più prese d'uscita, che possono regolare in modo flessibile la pressione e la portata dell'acqua o della miscela di schiuma in base alle esigenze effettive del sito di estinzione antincendio per garantire l'efficienza e la precisione delle operazioni di estinzione antincendio. Il corpo della pompa ha una struttura compatta, facile manutenzione e una buona capacità di autoadescamento. Può essere rapidamente messo in azione anche in ambienti con fonti d'acqua lontane o in condizioni difficili.

•Parametri prestazionali

Portata nominale 40L/s@1.0MPa (modalità bassa pressione), 28L/s@1.3MPa (modalità alta pressione), profondità massima di aspirazione 7m, supporta modalità doppia autoadescamento/diversione dell'acqua.

•Controllo intelligente

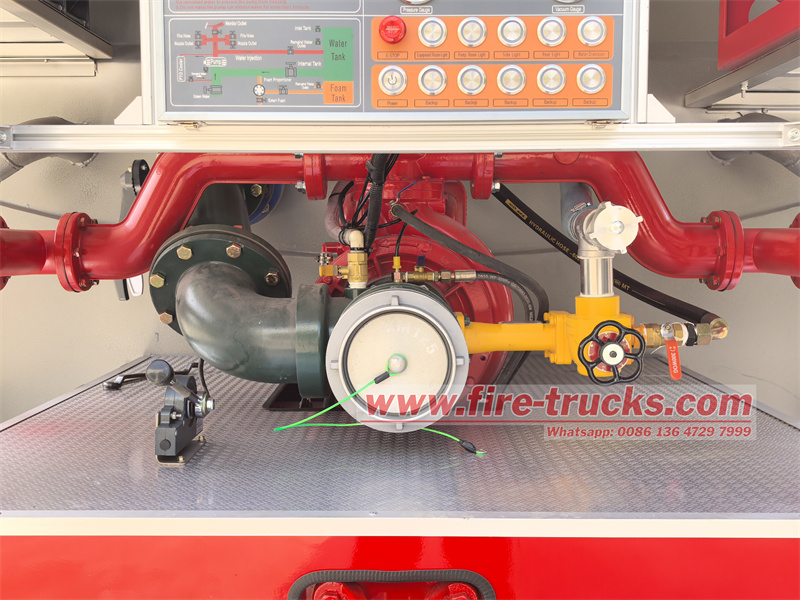

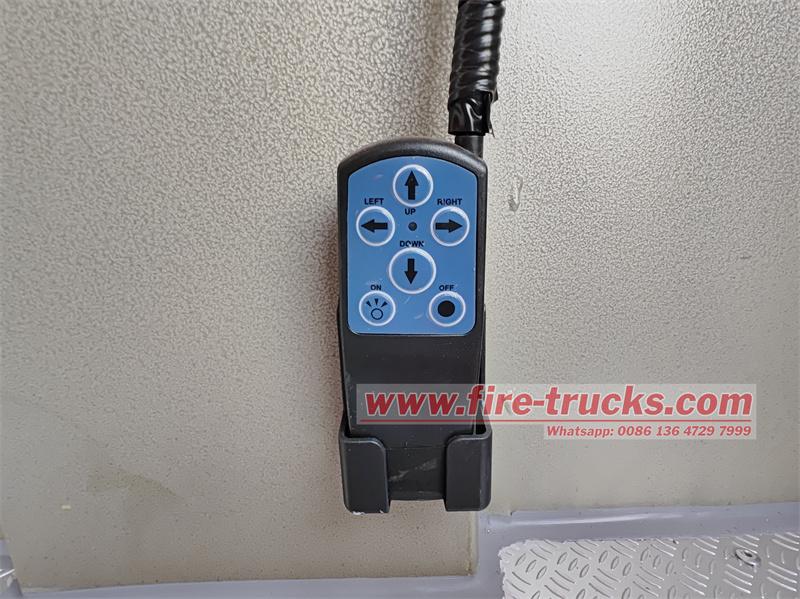

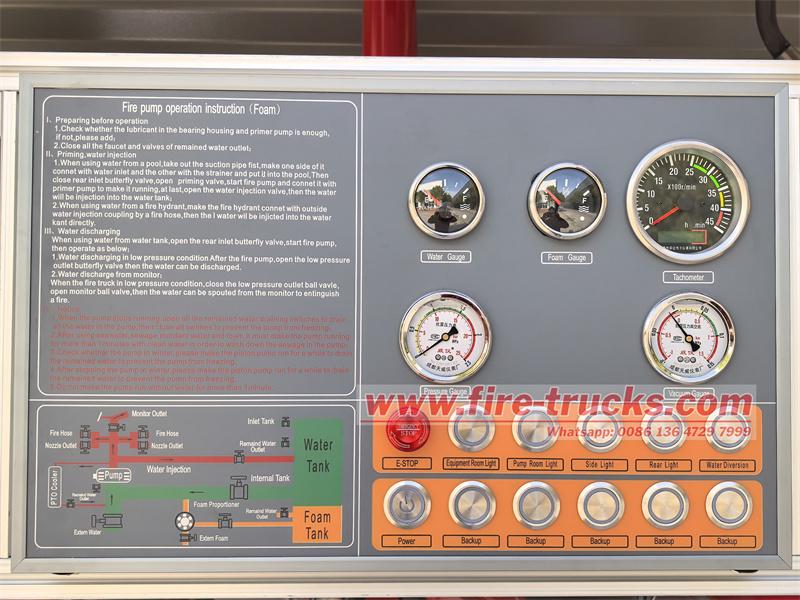

Il vano pompa è dotato di acceleratore a controllo elettronico, valvola di regolazione della pressione e schermo di visualizzazione delle condizioni di lavoro. L'autista può regolare la pressione di uscita tramite un telecomando wireless o il pannello del vano pompa, e il tempo di risposta è inferiore a 3 secondi.

•

Configurazione multi-presa

L'uscita principale (Ø80mm) è collegata al cannone antincendio, e le uscite ausiliarie (Ø65mm) su entrambi i lati sono utilizzate per le manichette antincendio. Il gruppo valvole adotta un controllo pneumatico per evitare ritardi nell'operazione manuale.

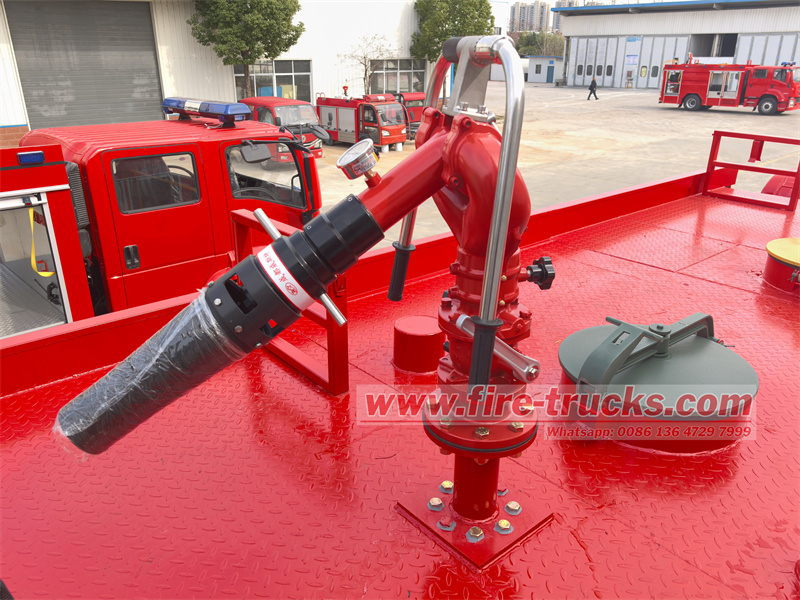

Cannone antincendio PL8/32: unità di precisione a lungo raggio

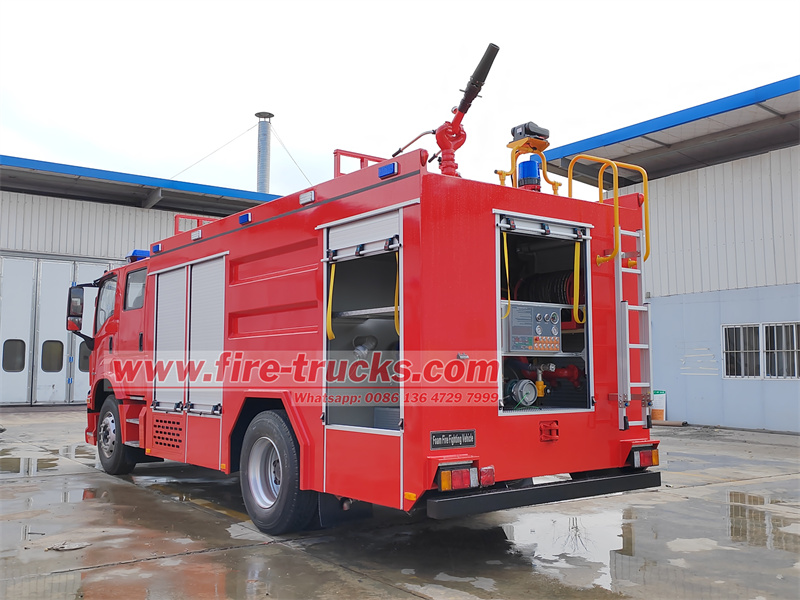

Il cannone antincendio fisso a doppio uso acqua-schiuma PL8/32 installato sulla parte superiore del veicolo è una "spada affilata" nelle operazioni di spegnimento degli incendi. Il cannone può essere comandato a distanza per ottenere un rapido passaggio tra il getto d'acqua e il flusso di schiuma per soddisfare le esigenze di diverse condizioni di incendio. Il cannone antincendio PL8/32 ha un'ampia gittata e un'alta portata. Può coprire efficacemente la fonte di incendio in terreni complessi e spazi ristretti e controllare rapidamente l'incendio. La sua capacità di spruzzatura direzionale precisa, combinata con un forte flusso d'acqua o flusso di schiuma, può ridurre rapidamente la temperatura della scena dell'incendio, isolare l'ossigeno ed estinguere efficacemente tutti i tipi di incendi.

•

Prestazioni di spruzzatura

Portata 32L/s@0.8MPa, gittata

≥

60m (acqua),≥

48m (schiuma), angolo di elevazione -45

°

~+70°

, rotazione orizzontale 360

°

, la testata del cannone è di tipo deviatore per ridurre il rinculo.•

Controllo di collegamento

Il joystick della posizione del cannone integra la regolazione proporzionale elettronica ed è interbloccato con il sistema di schiuma: il miscelatore viene avviato automaticamente quando viene selezionata la modalità schiuma e la portata cambia sincronicamente con l'apertura della bocca del cannone.

Attrezzatura antincendio

L'attrezzatura antincendio del

Isuzu FTR GIGA 6cbm

automezzo antincendio multiuso

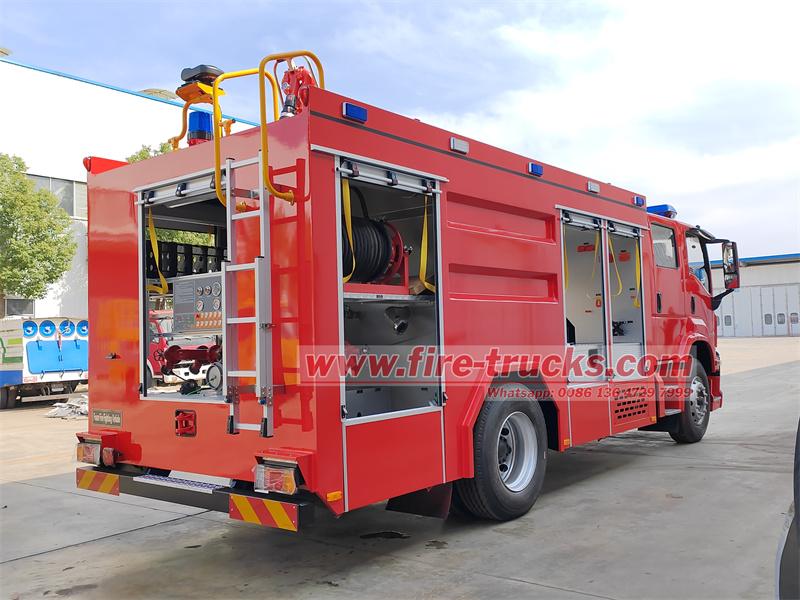

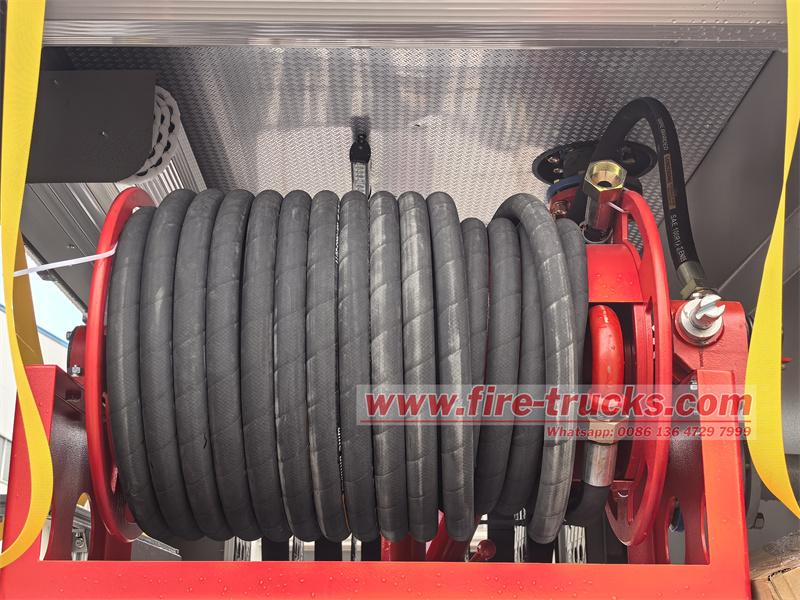

È completo e pratico. Il locale pompa è dotato di una manichetta antincendio, sufficientemente lunga da coprire un'ampia scena d'incendio, garantendo che la fonte d'acqua raggiunga rapidamente la linea di fronte antincendio. Allo stesso tempo, è anche dotato di un collettore d'acqua e di un filtro per garantire la pulizia della qualità dell'acqua e l'efficienza dell'estinzione. Il distributore d'acqua può distribuire in modo flessibile il flusso d'acqua per soddisfare le esigenze di più interventi antincendio contemporaneamente. Inoltre, la cassetta degli attrezzi è dotata anche di asce antincendio, picconi, pale, chiavi inglesi e altri strumenti per facilitare i vigili del fuoco nella rimozione di ostacoli e nella riparazione delle attrezzature. Oltre alla potente pompa antincendio CB10/40, il locale pompa è anche dotato di manometri, vacuometri, indicatori di livello dell'acqua, indicatori di livello della schiuma, tachimetri, ecc., che possono monitorare i dati pertinenti in tempo reale.L'autobotte antincendio adotta un **sistema di estinzione antincendio a doppio mezzo "acqua + schiuma"**, combinando spruzzatura remota e attrezzature da combattimento ravvicinato per lavorare insieme e ottenere un'estinzione efficiente.

1. Estinzione antincendio ad acqua (raffreddamento)● I 5m³ di capacità del serbatoio acqua forniscono un flusso d'acqua ad alta pressione, pressurizzato dalla pompa antincendio CB10/40 (40L/s), spruzzato dal cannone antincendio PL8/32 o dalla manichetta antincendio, e utilizza l'effetto di assorbimento di calore e raffreddamento dell'acqua per spegnere gli incendi di materiali solidi (come edifici, legno, ecc.).2. Estinzione antincendio a schiuma (isolamento per soffocamento)● Il serbatoio di schiuma da 1m³ contiene liquido schiumogeno di classe A/classe B, che viene miscelato con acqua tramite un miscelatore proporzionale (regolabile dal 3% al 6%) per formare una soluzione schiumogena.● Dopo la spruzzatura dal cannone schiumogeno, ricopre la superficie dell'oggetto in fiamme, isola l'ossigeno e sopprime i vapori combustibili, particolarmente adatto per incendi di liquidi come oli e prodotti chimici.3. Collegamento coordinato di attrezzature antincendioNelle operazioni di spegnimento, i vari componenti dell'autobotte antincendioIsuzu GIGA 6cbm schiumaantincendio

lavorano a stretto contatto per formare un sistema antincendio efficiente. Ricevendo un allarme incendio, l'autista guida rapidamente il veicolo sulla scena, inizia ad aspirare acqua attraverso la pompa antincendio CB10/40 nel locale pompa, oppure estrae direttamente gli agenti estinguenti dai serbatoi dell'acqua e della schiuma e li pressurizza verso il cannone antincendio. L'operatore seleziona la modalità di estinzione e l'angolo di spruzzatura appropriati in base alla situazione dell'incendio, e il cannone antincendio PL8/32 lancia immediatamente un attacco violento. Le attrezzature ausiliarie come manichette antincendio, estintori e attrezzi da demolizione presenti nella cassetta degli attrezzi possono essere rapidamente schierate in loco secondo necessità, formando un collegamento con la pompa antincendio e il cannone antincendio per costruire congiuntamente una rete antincendio tridimensionale.

•Linkage control

The gun position joystick integrates electronic proportional adjustment and is interlocked with the foam system: the mixer is automatically started when the foam mode is selected, and the flow rate changes synchronously with the muzzle opening.

Firefighting equipment

The firefighting equipment of the Isuzu FTR GIGA 6cbmmultipurpose fire tender is complete and practical. The pump room is equipped with a fire hose, which is long enough to cover a wide fire scene, ensuring that the water source can quickly reach the firefighting front line. At the same time, it is also equipped with a water collector and a water filter to ensure the cleanliness of the water quality and the efficiency of firefighting. The water distributor can flexibly distribute the water flow to meet the needs of multiple firefighting at the same time. In addition, the equipment box is also equipped with fire axes, picks, shovels, wrenches and other tools to facilitate firefighters to break obstacles and repair equipment. In addition to the powerful CB10/40 fire pump, the pump room is also equipped with pressure gauges, vacuum gauges, water level gauges, foam level gauges, tachometers, etc., which can monitor relevant data in real time.

The fire truck adopts **"water + foam" dual-media fire extinguishing system**, combining remote spraying and close combat equipment to work together to achieve efficient fire suppression.

1. Water fire extinguishing (cooling)

● The 5m³ water tank provides high-pressure water flow, which is pressurized by the CB10/40 fire pump (40L/s), sprayed by the PL8/32 fire monitor or water hose, and uses the heat absorption and cooling effect of water to extinguish solid fires (such as buildings, wood, etc.).

2. Foam fire extinguishing (asphyxiation isolation)

● The 1m³ foam tank stores Class A/Class B foam liquid, which is mixed with water through a proportioning mixer (3%-6% adjustable) to form a foam solution.

● After the foam monitor is sprayed, it covers the surface of the burning object, isolates oxygen and suppresses combustible vapors, which is especially suitable for liquid fires such as oils and chemicals.

3. Firefighting equipment coordinated firefighting linkage

In firefighting operations, the various components of the Isuzu GIGA 6cbm foamfire fighting truck work closely together to form an efficient firefighting system. When receiving a fire alarm, the driver quickly drives the vehicle to the scene, starts to absorb water through the CB10/40 fire pump in the pump room, or directly extracts fire extinguishing agents from water tanks and foam tanks and pressurizes them to the fire monitor. The operator selects the appropriate firefighting mode and spray angle according to the fire situation, and the PL8/32 fire monitor immediately launches a fierce attack. The auxiliary equipment such as fire hoses, fire extinguishers, and demolition tools equipped in the equipment box can be quickly deployed on site as needed, forming a linkage with the fire pump and fire monitor to jointly build a three-dimensional firefighting network.
