Manuale del camion dei pompieri POWERSTAR ISUZU GIGA 6X4 con schiuma d'acqua

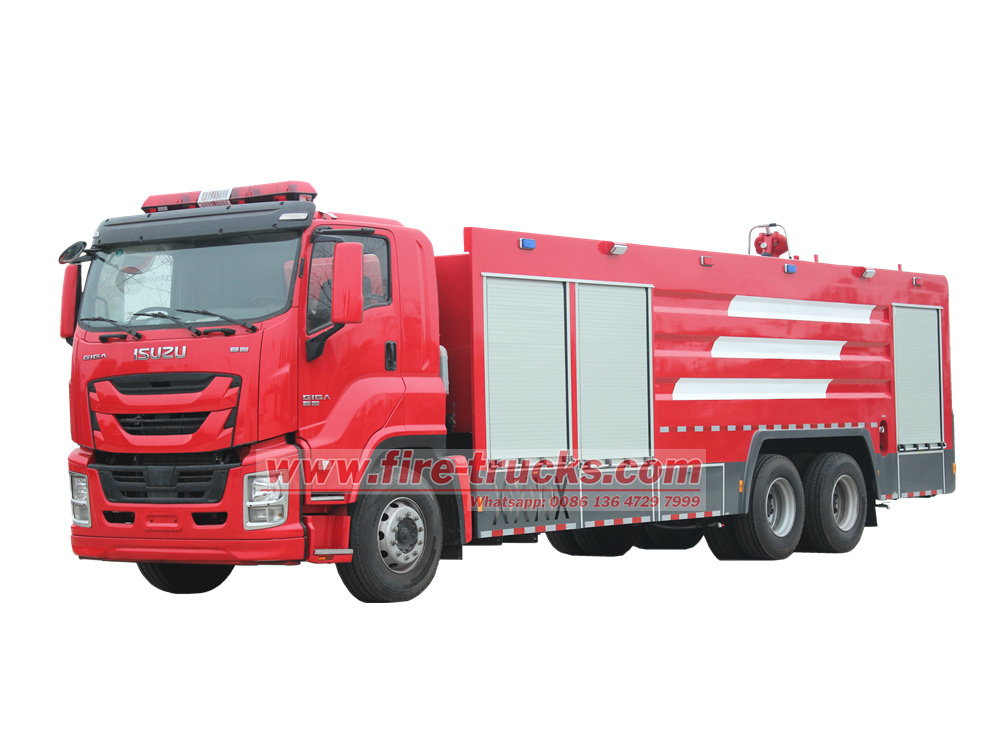

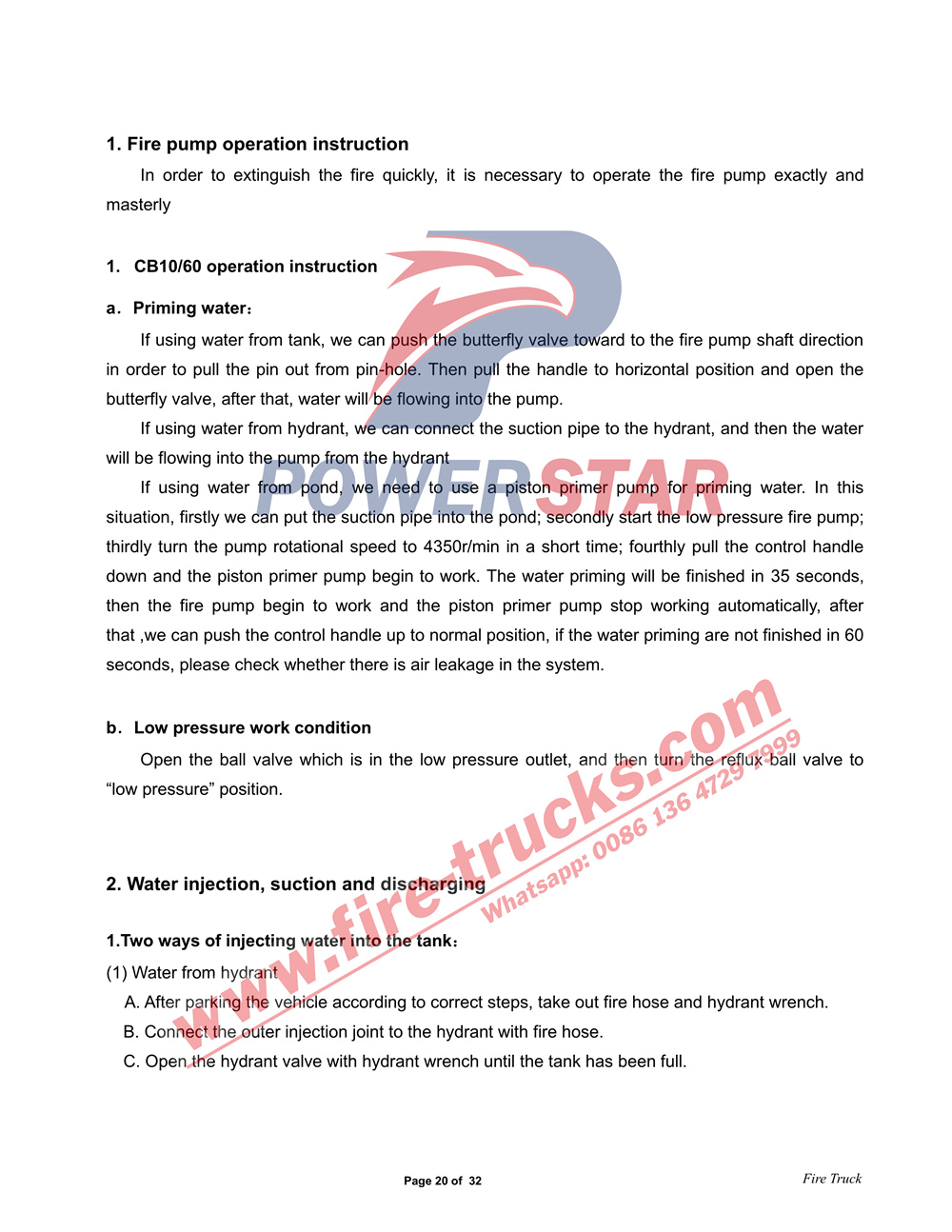

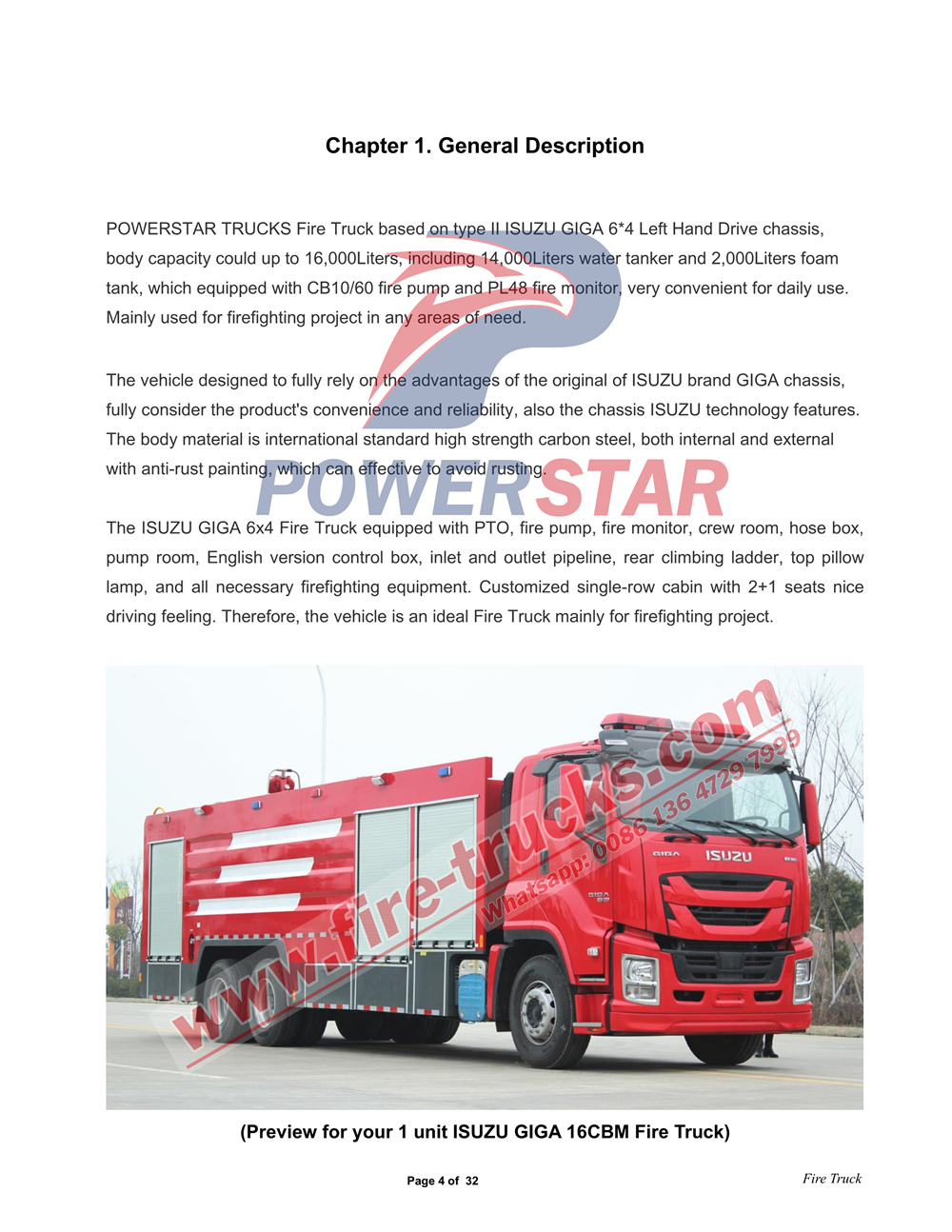

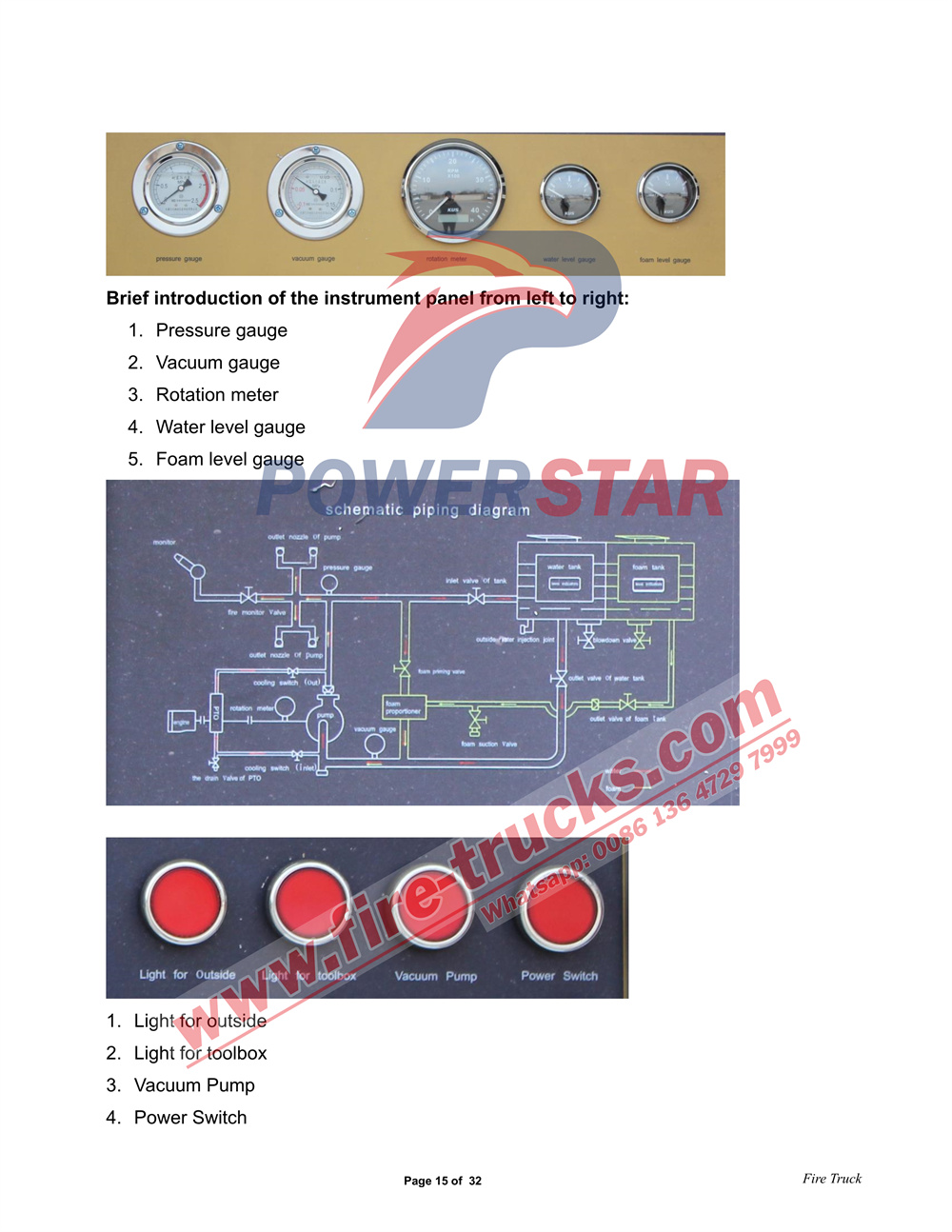

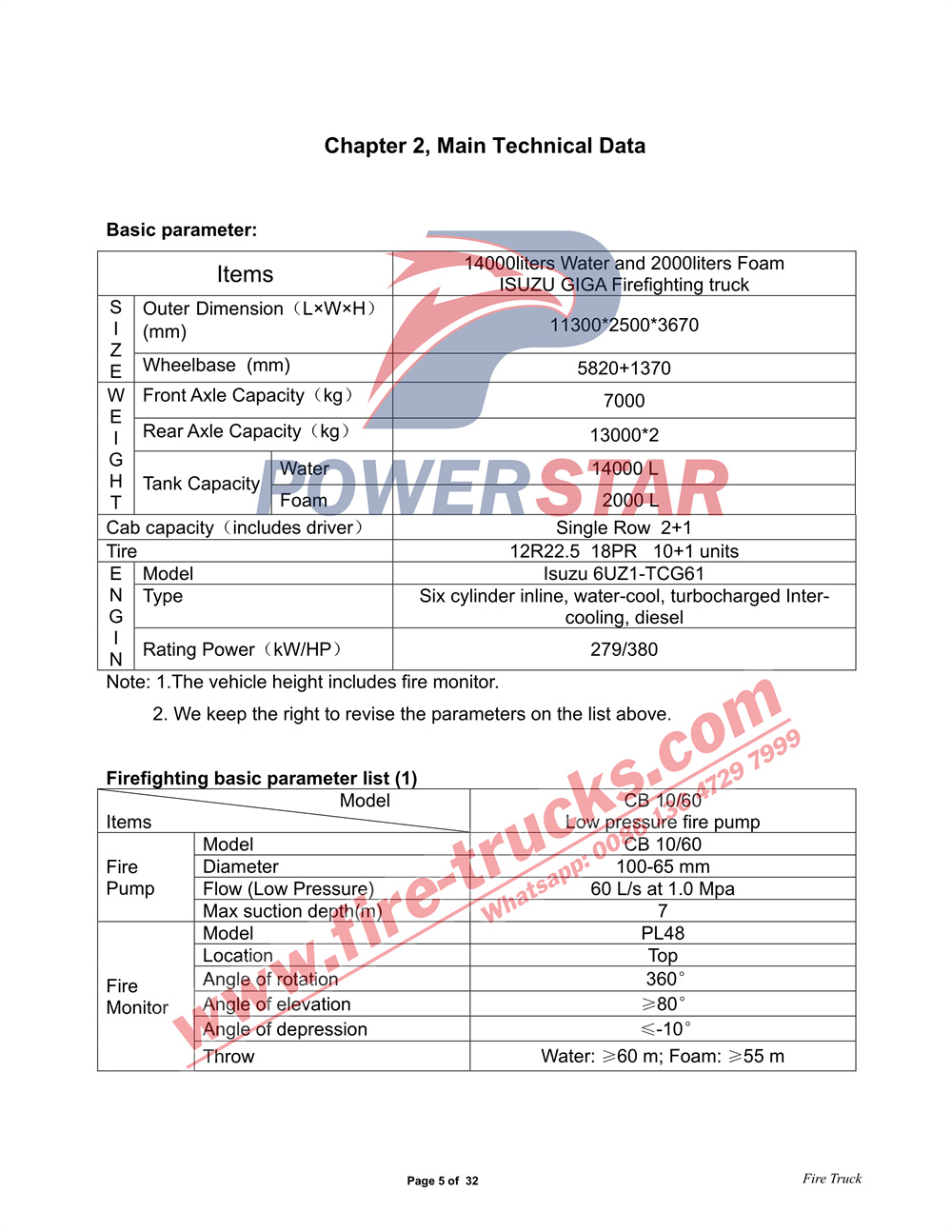

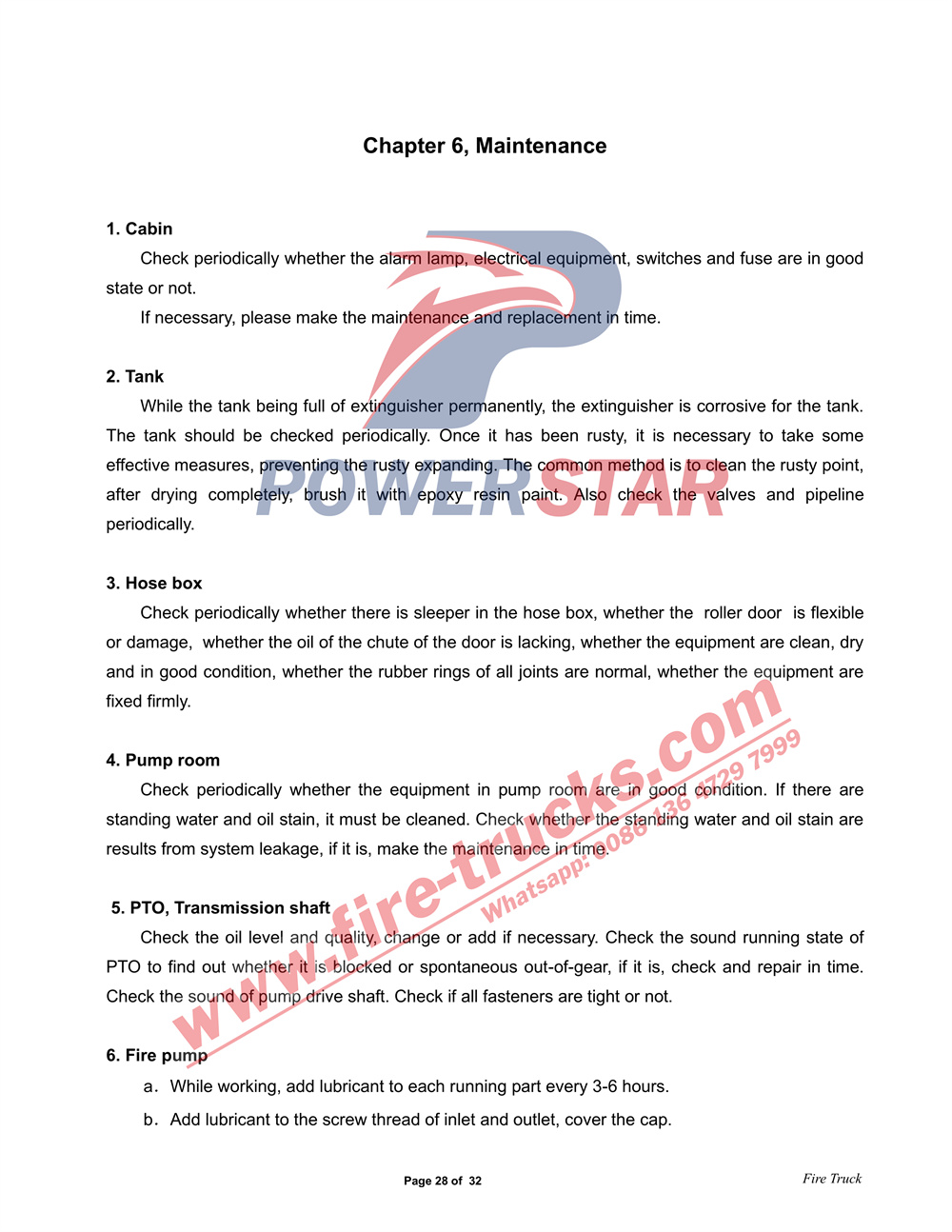

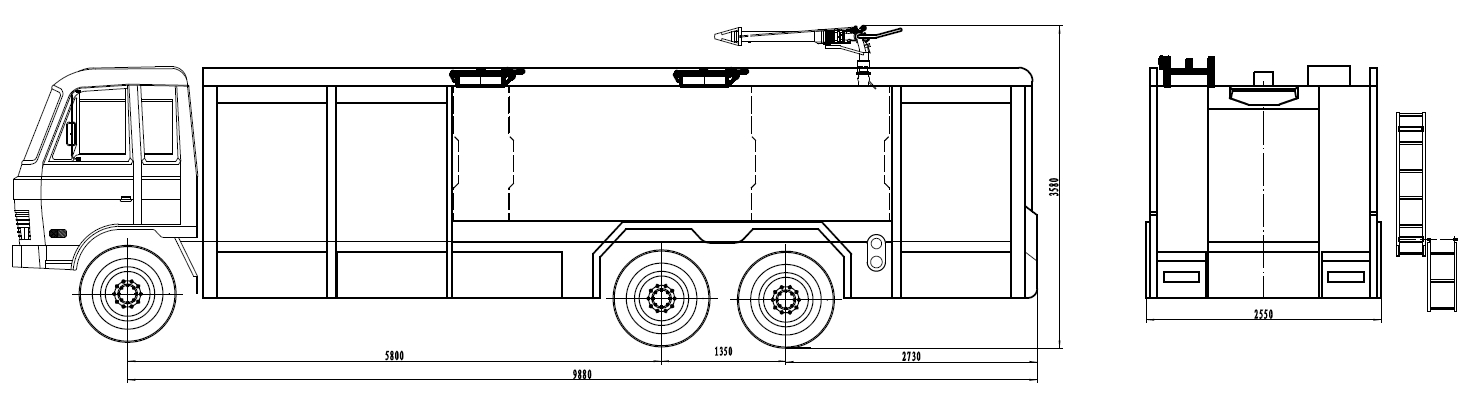

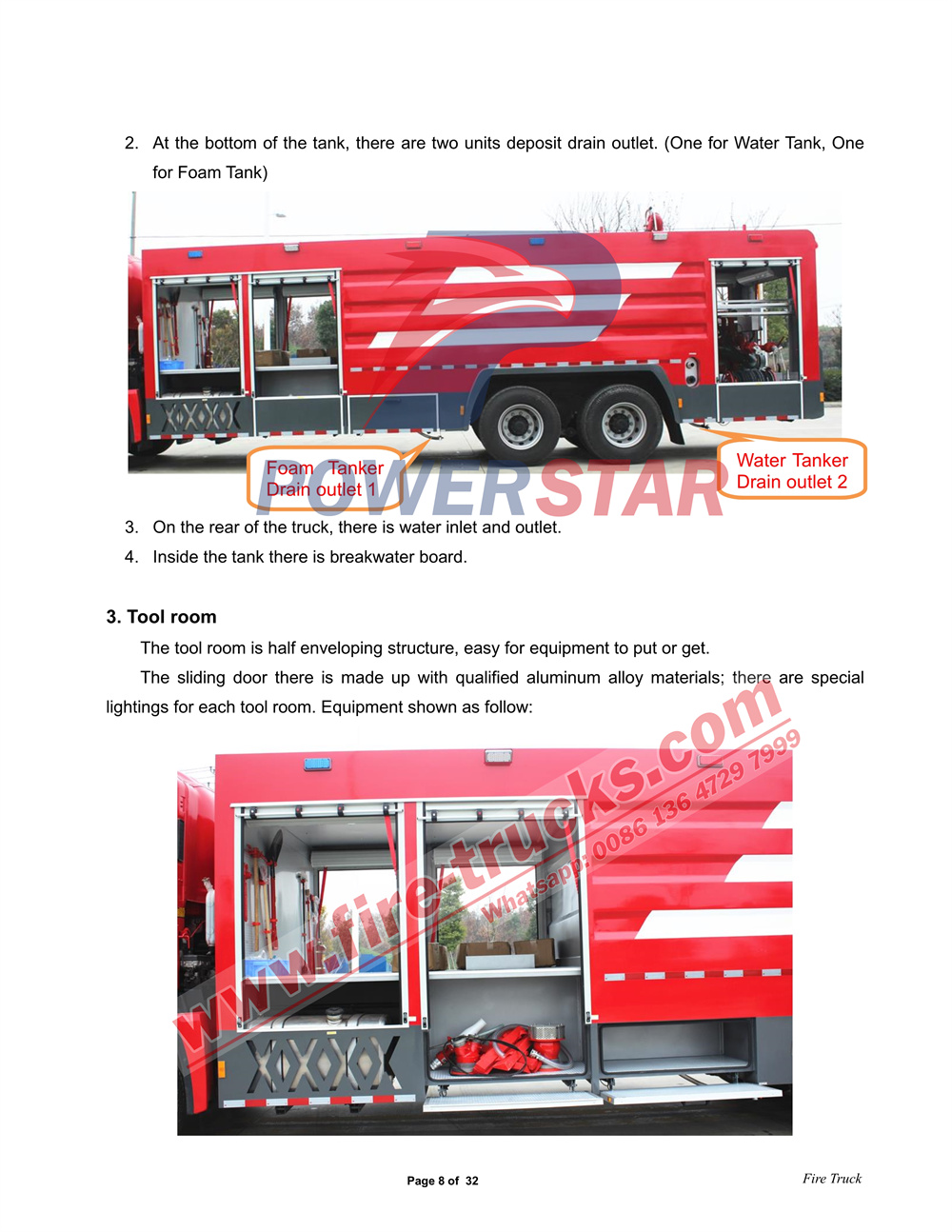

Nel campo del soccorso antincendio, esiste una potente "arma antincendio": l'autopompa schiumogena Isuzu 6x4 da 16000 litri. È costruita sul telaio Isuzu GIGA 6x4 e il passo di 5820+1370 mm gli conferisce un'eccellente stabilità. Autopompa antincendio con motore Isuzu 6UZ1 e schiuma d'acqua è dotato di potenza di picco e può rispondere rapidamente alle esigenze di soccorso. La parte superiore è costituita da un serbatoio d'acqua da 14 mc e da un serbatoio di schiuma da 2 mc. È dotato di una pompa antincendio CB10/60 ad alta portata e alta prevalenza, in grado di trasportare rapidamente acqua e schiuma al monitor antincendio; il monitor antincendio PL48 ha una lunga gittata e un'ampia copertura, che consentono di colpire con precisione le fonti di incendio. Inoltre, è dotato di un'ampia gamma di attrezzature antincendio, da quelle di base come manichette antincendio, collettori d'acqua, filtri per l'acqua, distributori d'acqua, ad attrezzi da demolizione come asce antincendio, pale, martelli e chiavi inglesi, fino ad attrezzature professionali come pistole ad acqua e pistole a schiuma. Il seguente manuale illustra in dettaglio le funzioni di ciascun componente del veicolo, il suo funzionamento, la manutenzione e le specifiche di sicurezza, per aiutarvi a sfruttare appieno le prestazioni dell'attrezzatura. Si prega di seguire scrupolosamente le linee guida per garantire l'efficienza delle operazioni di soccorso e la sicurezza del personale.

Nel campo di battaglia delle emergenze antincendio, autopompe efficienti e affidabili rappresentano armi potenti per i vigili del fuoco nella lotta contro il fuoco. Ogni autopompa è frutto di tecnologia avanzata e di un design accurato, con l'obiettivo di guadagnare tempo prezioso per le operazioni di spegnimento incendi e soccorso, riducendo al minimo le perdite dovute a calamità naturali. Autopompa POWERSTAR Isuzu GIGA 8X4 con schiuma e polvere secca quella presentata oggi in dettaglio è un'arma di salvataggio che integra molteplici funzioni. Adotta il telaio Isuzu GIGA VC66 8X4, cabina a doppia fila e può ospitare 2 + 4 persone per correre insieme sulla scena dell'incendio; il passo di 1850 + 4575 + 1370 mm gli conferisce un'eccellente stabilità di guida; equipaggiato con motore ISUZU 6WG1-TCG61 da 460 CV e cambio FAST a 12 velocità, è potente e cambia fluidamente; il sistema antincendio è dotato di un 12m ³ serbatoio d'acqua in acciaio al carbonio, da 3,4 m ³ serbatoio di schiuma in acciaio inossidabile, 2 m ³ Serbatoio di polvere secca in acciaio inossidabile, integra una pompa antincendio CB10/60, un monitor antincendio PL48 e un monitor di polvere secca PF30 per l'estinzione di incendi multimodali ad acqua, schiuma e polvere secca. Il veicolo è inoltre dotato di una serie di attrezzature antincendio per facilitare le operazioni di spegnimento. Ora, combiniamo il seguente manuale per comprendere a fondo i vari aspetti delle prestazioni e del funzionamento di questo camion dei pompieri. Potete scaricare la versione completa del manuale all'inizio dell'articolo.

Nel settore antincendio, un automezzo antincendio efficiente e affidabile è un'attrezzatura indispensabile e importante per garantire la sicurezza pubblica.Automezzo Antincendio ISUZU GIGA 8cbm, come veicolo speciale progettato per la lotta antincendio e il soccorso, è diventato la prima scelta di molti vigili del fuoco grazie alle sue eccellenti prestazioni e alla perfetta configurazione. Questo manuale introdurrà in dettaglio i principali componenti, i parametri tecnici, i principi di funzionamento, le linee guida operative e i punti di manutenzione di questo automezzo antincendio, con l'obiettivo di aiutare gli utenti a comprendere meglio le prestazioni del veicolo e garantire che possano svolgere i compiti in modo rapido ed efficace in situazioni di emergenza.   ISUZU GIGA 4x2 8cbm Water Fire Tender è un veicolo speciale progettato per le operazioni di antincendio. Il veicolo adotta il telaio del camion pesante ISUZU GIGA con elevata capacità di carico ed eccellenti prestazioni. È dotato di una cisterna di grandi dimensioni da 8000 litri, che fornisce una garanzia di approvvigionamento idrico sufficiente per operazioni antincendio a lungo termine e su larga scala. La cisterna è realizzata in acciaio al carbonio di alta qualità e l'interno è appositamente trattato per garantire la resistenza della struttura e prevenire efficacemente corrosione e inquinamento. In termini di pompe antincendio, il veicolo è dotato di una pompa antincendio CB10/60 (60L/s, 1.0MPa), che presenta le caratteristiche di elevata portata e alta pressione. Può pompare rapidamente acqua dalla cisterna e spruzzarla attraverso una lancia ad alta pressione o un cannone antincendio per controllare efficacemente la sorgente dell'incendio. La pompa antincendio CB10/60 è facile da utilizzare e ha prestazioni stabili. È una delle attrezzature chiave sull'automezzo antincendio.   Oltre alla potente cisterna e alla pompa antincendio, l'automezzo antincendio ISUZU GIGA 8cbm è anche dotato di un monitor antincendio PS40 (40L/s, 0.8MPa, gittata≥65 metri, rotazione pitch -30～+70°). Questo cannone antincendio presenta i vantaggi di una lunga gittata e di un'ampia area di copertura. Può regolare in modo flessibile l'angolo di spruzzo e la portata in base alle diverse condizioni di incendio per ottenere uno spegnimento preciso. Allo stesso tempo, il funzionamento del cannone antincendio è anche estremamente semplice. I vigili del fuoco possono facilmente completare varie azioni di spruzzatura tramite una semplice leva di comando.   In altre configurazioni del veicolo, l'automezzo antincendio con schiuma ISUZU GIGA 8cbm si comporta bene anche. Il vano attrezzi e il vano pompa sono dotati di attrezzature antincendio complete, tra cui raccoglitori d'acqua, distributori d'acqua, filtri d'acqua, tubi antincendio, lance, asce, pale, picconi, chiavi inglesi, tute antincendio, ecc., che possono soddisfare le esigenze di lotta antincendio e soccorso di varie scene di incendio complesse. Inoltre, ...

Autocarro antincendio HOWO 6x4 con acqua, schiuma e polvereè un'attrezzatura antincendio di alta gamma che integra un'efficiente lotta antincendio e soccorso multifunzionale, ed è progettata per affrontare scene di incendio complesse e mutevoli. Questo modello integra tre mezzi estinguenti: acqua, schiuma e polvere secca, ed è dotato di serbatoi di grande capacità e attrezzature di spruzzatura avanzate per garantire prestazioni eccellenti in diversi tipi di incendi. Il veicolo adotta il telaio HOWO 6x4 e il motore diesel WD615.69, che ha una potenza elevata e prestazioni fuoristrada eccellenti. Può adattarsi a varie condizioni stradali complesse e fornire una solida garanzia per le operazioni di antincendio e soccorso. Il veicolo è dotato di una cisterna per l'acqua con una capacità fino a 10.000 litri, che può fornire continuamente acqua sufficiente per i cannoni antincendio per soddisfare le esigenze di operazioni di spegnimento prolungate. Allo stesso tempo, la cisterna per schiuma da 1000 litri e la cisterna per polvere secca da 500 litri offrono più opzioni per affrontare diversi tipi di incendi. Che si tratti di un incendio di petrolio, di un incendio di materiale solido o di un incendio di gas, HOWO 6x4 può rispondere rapidamente ed efficacemente controllare l'incendio.   In termini di attrezzature antincendio, il veicolo è dotato di una pompa antincendio CB10/60-TB (portata nominale 60 l/s, pressione 1,0 MPa), che può erogare rapidamente agenti estinguenti ai monitor antincendio. Il monitor antincendio PL8/48 ha un lungo raggio (acqua≥70 metri, schiuma≥60 metri), una portata di 48 l/s, una pressione di 0,8 MPa e un'ampia copertura. L'angolo di spruzzo e la portata possono essere regolati in base all'incendio per ottenere uno spegnimento preciso. Il monitor per polvere secca PF5-15/40 (portata nominale 460 l/s, pressione 0,8 MPa, gittata≥42 metri) è appositamente utilizzato per lo spegnimento con polvere secca. Ha una struttura compatta, facilità d'uso, spruzzatura uniforme di polvere secca ed un significativo effetto estinguente.    Il vano attrezzi e la sala pompe del veicolo sono dotati di una vasta gamma di attrezzature antincendio, come raccoglitori d'acqua, filtri dell'acqua, distributori d'acqua, tubi antincendio, attrezzi da demolizione, dispositivi di protezione, ecc., fornendo una protezione completa ai vigili del fuoco. Sia durante l'addestramento quotidiano che in caso di soccorso effettivo, HOWO 6x4 può soddisfare diverse esigenze e diventare un potente assistente per i vigili del fuoco.   L'autocarro antincendio HOWO 6x4 con acqua, schiuma e polvere secca ha come vantaggi principali il design modulare e la combinazione multi-media, ed è una scelta affidabile per le forze antincendio moderne. Questo manuale spiegherà in dettaglio i principali parametri tecnici del veicolo, la composizione strutturale, il principio di funzionamento, il processo operativo, le attrezzature antincendio, le precauzioni, i punti di manutenzione, i g...

Nel momento di vita o di morte di un salvataggio di emergenza, un camion dei pompieri con prestazioni eccellenti e attrezzature di prim'ordine è senza dubbio il compagno più affidabile dei vigili del fuoco. Oggi, abbiamo l'onore di presentarvi l'autobotte antincendio Isuzu GIGA 4x2 6cbm. Quest'arma antincendio che combina potenza efficiente, attrezzature avanzate e un eccellente controllo aggiungerà possibilità illimitate alle vostre operazioni di soccorso.   L'autobotte antincendio schiumogena Isuzu GIGA 4x2 6cbm, con la sua struttura stabile e il suo potente cuore - il motore Isuzu 6UZ1-TCG61 da 380 CV, ha dimostrato straordinarie capacità di soccorso. Questo motore non è solo potente e in grado di soddisfare le esigenze di vari scenari di soccorso complessi, ma ha anche raggiunto livelli di punta nel settore per quanto riguarda l'economicità dei consumi e il controllo delle emissioni. Il cambio Fast a 12 velocità consente agli autisti di gestire diverse condizioni stradali con facilità e di ottenere facilmente una potenza precisa.   Per quanto riguarda la sovrastruttura, l'autobotte antincendio schiumogena Isuzu GIGA 4x2 6cbm è dotata di una cisterna per acqua in acciaio al carbonio da 4 metri cubi e di una cisterna per schiuma in acciaio inox da 2 metri cubi per garantire riserve sufficienti di liquido estinguente. Il vano pompa è dotato di una pompa antincendio CB10/60 ad alte prestazioni (60 L/s), che si caratterizza per un'elevata portata e una pressione stabile. Può trasportare rapidamente il liquido estinguente nel luogo designato per soddisfare le esigenze di spegnimento di vari incendi. Allo stesso tempo, il vano pompa è anche dotato di apparecchiature di monitoraggio come manometri e misuratori di flusso per visualizzare in tempo reale lo stato di funzionamento della pompa, garantendo la sicurezza e la precisione delle operazioni di spegnimento. Il cannone antincendio PL48 installato sul tetto ha una gittata di ≥60 metri e una portata di 48 L/s. Può regolare a distanza l'inclinazione (-15°~+75°) e la rotazione orizzontale (0°~360°), ed è adatto per edifici alti e incendi su vasta scala. La lunga gittata e l'angolo regolabile hanno fatto compiere un salto di qualità alla capacità di spegnimento di questo veicolo. Sia che si tratti di una sorgente di fuoco in alta quota o di un incendio a terra, può essere controllato in modo tempestivo ed efficace.   Inoltre, il vano attrezzi e il vano pompa sono dotati di una gamma completa di attrezzature antincendio, tra cui, a titolo esemplificativo, raccoglitori d'acqua, filtri dell'acqua, distributori d'acqua, tubi antincendio, lance, cannoni schiumogeni, attrezzi da demolizione, apparecchiature di illuminazione, ecc., fornendo ai vigili del fuoco un supporto di soccorso completo. La disposizione razionale e la progettazione user-friendly di queste attrezzature migliorano ulteriormente l'efficienza di soccorso. Allo stesso tempo, il veicolo è anche dotato di sistemi di comunicazione e navigazione...

Il monitor antincendio è un componente fondamentale per la lotta antincendio dei veicoli antincendio HOWO e le sue prestazioni influiscono direttamente sull'efficienza della soppressione degli incendi e sulla sicurezza operativa. Per garantire un funzionamento stabile durante le emergenze, è essenziale una manutenzione giornaliera sistematica e scientifica. Questa guida descrive i punti chiave della manutenzione per Camion dei pompieri HOWO monitor, aiutando gli utenti a prolungare la durata delle apparecchiature e a garantire un'efficacia antincendio ottimale. 1. Pulizia regolare: prevenire l'accumulo di sporco I monitor antincendio installati sulle autocisterne HOWO sono spesso esposti ad ambienti antincendio difficili, che li rendono soggetti ad accumuli di polvere, grasso e calcare, che possono ostruire gli ugelli o ostacolare il movimento meccanico. Pulire regolarmente l'esterno del monitor con un panno morbido e un detergente delicato, evitando acidi o alcali aggressivi che potrebbero corrodere il metallo o le guarnizioni. Per i passaggi interni, sciacquare periodicamente con acqua pulita a bassa pressione per prevenire l'accumulo di residui. Dopo la pulizia, assicurarsi che tutte le parti siano asciutte per evitare la formazione di ruggine dovuta all'umidità. 2. Lubrificazione dei componenti chiave: garantire un funzionamento regolare I meccanismi rotanti, le valvole di regolazione e i giunti del monitor devono rimanere flessibili per mantenere angoli di spruzzo e pressione adeguati. Utilizzare lubrificanti specifici (come grasso al silicone o olio resistente alle alte temperature) sulle parti mobili, in particolare sui cuscinetti girevoli e sulle maniglie di regolazione. La frequenza di lubrificazione dipende dall'utilizzo: controlli mensili per i veicoli utilizzati di frequente e manutenzione trimestrale per quelli meno utilizzati. Evitare una lubrificazione eccessiva, poiché un eccesso di grasso può attirare polvere e compromettere le prestazioni. 3. Ispezioni complete: rilevare tempestivamente potenziali guasti Prima e dopo ogni operazione, eseguire controlli di base sul monitor dell'autopompa HOWO, tra cui: • Ugello: verificare la presenza di deformazioni o ostruzioni per garantire una distribuzione uniforme dell'acqua. • Tubi e valvole: ispezionare per individuare perdite, crepe o collegamenti allentati e serrare tutti i bulloni e gli attacchi rapidi. • Guarnizioni (O-ring, guarnizioni): sostituirle se usurate o invecchiate per evitare perdite di pressione. • Componenti elettrici (per monitor telecomandati): testare i circuiti di controllo e i motori per evitare cortocircuiti indotti dall'umidità. Le ispezioni regolari riducono notevolmente i guasti imprevisti, mantenendo il monitor pronto all'uso. 4. Prevenzione della ruggine e della corrosione: prolunga la durata delle apparecchiature Poiché i monitor sono costantemente esposti all'acqua e alle sostanze chimiche antincendio, le parti metalliche sono soggette a corrosione. Sebbene i...

Nel moderno sistema di attrezzature antincendio, i camion antincendio a polvere svolgono un ruolo cruciale nella risposta a vari tipi di incendi grazie alla loro rapida risposta e alle capacità di estinzione ad alta efficienza. Camion antincendio a polvere ISUZU Grazie al suo eccezionale design ingegneristico, rappresenta una risorsa fondamentale in settori come gli impianti chimici, le centrali elettriche e i trasporti. Questo articolo fornisce un'analisi approfondita delle cinque strutture e funzioni principali dell'autopompa ISUZU, aiutando i professionisti dei vigili del fuoco ad acquisire una conoscenza approfondita di questa attrezzatura specializzata. La struttura dell'autopompa a polvere secca ISUZU è composta principalmente dalle seguenti parti: sistema di scarico, serbatoio dell'agente estinguente, sistema di trasmissione della potenza, sistema di controllo e carrozzeria del veicolo. 1. Sistema di getto In quanto componente principale dell'autopompa ISUZU a polvere, il sistema di scarico determina direttamente l'efficienza e la copertura dell'estinzione dell'incendio. Questo sistema include in genere una pompa dell'acqua ad alta pressione, tubi di scarico della polvere e ugelli a cortina d'acqua. La pompa dell'acqua ad alta pressione fornisce la pressione dell'acqua necessaria per il getto d'acqua, i tubi di scarico della polvere convogliano la polvere secca sul luogo dell'incendio e gli ugelli a cortina d'acqua creano una barriera protettiva d'acqua per isolare l'incendio dall'ambiente circostante. 2. Serbatoio di stoccaggio dell'agente estinguente L'autopompa antincendio a polvere ISUZU trasporta una grande quantità di agente estinguente a polvere secca, altamente efficace nella soppressione di vari tipi di incendi. Il serbatoio di stoccaggio è solitamente costituito da uno o più serbatoi di polvere, collegati al sistema di lavaggio tramite tubazioni. 3. Sistema di trasmissione di potenza L'autopompa ISUZU utilizza in genere un motore a combustione interna come fonte di energia per azionare attrezzature come la pompa dell'acqua ad alta pressione e il compressore d'aria. Il sistema di trasmissione della potenza è costituito principalmente dal motore, dal dispositivo di trasmissione e dal sistema idraulico. 4. Sistema di controllo Il sistema di controllo dell'autopompa antincendio a polvere ISUZU viene utilizzato principalmente per regolare il sistema di scarico, avviare/arrestare la pompa dell'acqua e regolare la quantità di agente estinguente rilasciata. Attraverso questo sistema, i vigili del fuoco possono ottimizzare il funzionamento del sistema di scarico per ottenere prestazioni antincendio ottimali. 5. Carrozzeria del veicolo La carrozzeria del camion antincendio a polvere ISUZU comprende il telaio, la cabina di guida e il vano di stoccaggio della polvere. Il telaio è solitamente modificato a partire da un telaio automobilistico per impieghi gravosi e ad alta mobilità per adattarsi a diversi ambienti di lavoro. La cabina di guida...

Manuale di manutenzione del motore Isuzu Fire Truck 4HK1-TC, chiamato anche manuale di riparazione del motore dell'autobotte antincendio Isuzu o manuale tecnico del veicolo antincendio Isuzu.Il motore Isuzu Fire Truck 4HK1-TC è un motore diesel ad alte prestazioni ampiamente utilizzato nei camion dei pompieri, noto per la sua affidabilità, durata ed elevata efficienza. Per garantire il funzionamento stabile a lungo termine del motore, la manutenzione e la riparazione regolari sono essenziali. Questo articolo introdurrà brevemente i principali contenuti del Manuale di manutenzione del motore Isuzu Fire Truck 4HK1-TC per aiutare il personale addetto alla manutenzione a comprendere e operare meglio. 1. Panoramica del motoreIl motore 4HK1-TC è un motore diesel a 4 cilindri in linea turbocompresso con una cilindrata di 5,2 litri e una potenza massima di 190 cavalli. Il motore utilizza un avanzato sistema di iniezione del carburante common rail e una centralina elettronica (ECU) per ottenere una maggiore efficienza del carburante e minori emissioni. 2. Manutenzione giornalieraLa manutenzione giornaliera è la base per garantire il normale funzionamento del motore. Il manuale di manutenzione elenca dettagliatamente le voci per l'ispezione giornaliera, tra cui l'ispezione del livello dell'olio e del refrigerante, la pulizia o la sostituzione del filtro dell'aria, la sostituzione del filtro del carburante, ecc. Inoltre, il manuale fornisce anche raccomandazioni per la sostituzione regolare dell'olio motore e del filtro dell'olio, solitamente ogni 5.000 chilometri o ogni 6 mesi. 3. Diagnosi guastiIl manuale di manutenzione contiene una procedura di diagnosi guasti dettagliata per aiutare il personale addetto alla manutenzione a individuare e risolvere rapidamente i problemi. Il manuale elenca i codici di errore comuni e il loro significato e fornisce soluzioni corrispondenti. Ad esempio, se il motore è poco potente, il manuale guiderà il personale addetto alla manutenzione a controllare il sistema del carburante, il turbocompressore e il sistema di scarico, ecc. 4. Revisione e sostituzione dei ricambiPer i motori che necessitano di revisione o sostituzione di ricambi, il manuale di manutenzione fornisce passaggi e precauzioni dettagliate. Ad esempio, quando si sostituiscono componenti chiave come gli anelli dei pistoni, le guide delle valvole e i cuscinetti, il manuale dettaglierà i passaggi per la rimozione e l'installazione, nonché gli strumenti e le specifiche di coppia necessari. 5. Precauzioni di sicurezzaIl manuale di manutenzione pone particolare enfasi sull'importanza di un funzionamento sicuro. Prima di eseguire qualsiasi operazione di manutenzione, è necessario assicurarsi che il motore sia stato completamente raffreddato e che l'alimentazione sia scollegata. Inoltre, il manuale fornisce anche raccomandazioni per l'utilizzo di dispositivi di protezione individuale, come guanti, occhiali e indumenti protettivi.  Sezione 1A Sistema di controllo moto...
